小挖液压基础知识三一重机研究院胡孝新二OO七年十月八日主要课程小挖的介绍液压元件介绍SY60/70液压系统图分析小挖的介绍小型挖掘机的市场需求小型挖掘机主要用于城市、狭窄地区，替人力劳动。
主要作业是挖掘、装载、整地、起重等，用于城市管道工程、道路、住宅建设、基础工程和园林作业等。
小型挖掘机体积小，机动灵活，并趋向于一机多能，配备多种工作装置——除正铲、反铲外，还配备了起重、抓斗、平坡斗、装载斗、耙齿、破碎锥、麻花钻、电磁吸盘、振捣器、推土板、冲击铲、集装叉、高空作业架、铰盘及拉铲等，以满足各种施工的需要。
与此同时，发展专门用途的特种挖掘机，如低比压、低嗓声、水下专用和水陆两用挖掘机等。
总之是一种多用途万能型的城市建设机械。
该产品通常在人们住所附近作业，所进行的工程与我们生活密切相关，是一种与人很亲近的产品。
由于它的出现，可以大大减轻人的劳动，缩短施工周期，大大降低阻害交通和避免长时间影响人们的正常生活。
由于这种机械的特点很靠近人，因此在设计上除了要求耐久性、可靠性和作业效率等，还需着重考虑人、机、环境的协调，要特别注意以下几点：1.安全性：机械作业过程中不要与周围的人和物相碰撞，防倾翻稳定性好。
2.低公害：排放要求高、低震动、低噪音，声音要比较悦耳。
3.和周围环境能调和，形象要美观，形体和色彩不要引起人们不愉快感，要尊重人，对人有亲和感。
4.尽量扩大其使用功能，可装多种附属装置，应成为城市万能型工程机械。
5.操纵简便，任何人一学就会，都能操纵。
性能要求由于满足基本的挖掘、装载、整地、起重等功能外，必须考虑到工作空间小（人力所不能至）、地形复杂、方便操作、可控，目前市场对小型挖掘机性能要求如下：改进挖掘机可控性和控制精确性---复合动作，一次完成和满足起重的工况；简化液压系统、降低成本-大作业量与低油耗的动态平衡； 改进工作可靠性；改进驾驶操作舒适性—降低劳动强度，提高单位生产率； 改进操作安全性。

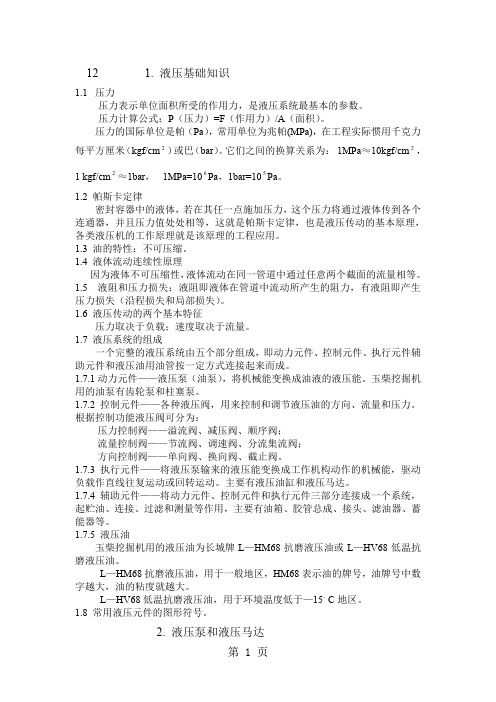

12 1. 液压基础知识1.1压力压力表示单位面积所受的作用力，是液压系统最基本的参数。
压力计算公式：P（压力）=F（作用力）/A（面积）。
压力的国际单位是帕（Pa），常用单位为兆帕(MPa)，在工程实际惯用千克力每平方厘米（kgf/cm2）或巴（bar）。
它们之间的换算关系为：1MPa≈10kgf/cm2，1 kgf/cm2≈1bar，1MPa=106Pa，1bar=105Pa。
1.2 帕斯卡定律密封容器中的液体，若在其任一点施加压力，这个压力将通过液体传到各个连通器，并且压力值处处相等，这就是帕斯卡定律，也是液压传动的基本原理，各类液压机的工作原理就是该原理的工程应用。
1.3 油的特性：不可压缩。
1.4 液体流动连续性原理因为液体不可压缩性，液体流动在同一管道中通过任意两个截面的流量相等。
1.5 液阻和压力损失：液阻即液体在管道中流动所产生的阻力，有液阻即产生压力损失（沿程损失和局部损失）。
1.6 液压传动的两个基本特征压力取决于负载；速度取决于流量。
1.7 液压系统的组成一个完整的液压系统由五个部分组成，即动力元件、控制元件、执行元件辅助元件和液压油用油管按一定方式连接起来而成。
1.7.1动力元件——液压泵（油泵），将机械能变换成油液的液压能。
玉柴挖掘机用的油泵有齿轮泵和柱塞泵。
1.7.2控制元件——各种液压阀，用来控制和调节液压油的方向、流量和压力。
根据控制功能液压阀可分为：压力控制阀——溢流阀、减压阀、顺序阀；流量控制阀——节流阀、调速阀、分流集流阀；方向控制阀——单向阀、换向阀、截止阀。
1.7.3执行元件——将液压泵输来的液压能变换成工作机构动作的机械能，驱动负载作直线往复运动或回转运动。
主要有液压油缸和液压马达。
1.7.4辅助元件——将动力元件、控制元件和执行元件三部分连接成一个系统，起贮油、连接、过滤和测量等作用，主要有油箱、胶管总成、接头、滤油器、蓄能器等。
1.7.5 液压油玉柴挖掘机用的液压油为长城牌L—HM68抗磨液压油或L—HV68低温抗磨液压油。
