ASK（Amplitude Shift Keying）调制是一种基于改变信号的幅度来传输数字信息的调制技术。
它通过在基带信号的幅度上添加载波信号的不同幅度来表示数字信息的不同状态。
FSK（Frequency Shift Keying）调制是一种基于改变信号的频率来传输数字信息的调制技术。
它通过在不同频率上切换载波信号来表示数字信息的不同状态。
PSK（Phase Shift Keying）调制是一种基于改变信号的相位来传输数字信息的调制技术。
它通过在不同相位上改变载波信号来表示数字信息的不同状态。
QSK（Quadrature Shift Keying）调制是一种基于同时改变信号的相位和幅度来传输数字信息的调制技术。
它利用两个正交的载波信号来表示数字信息的不同状态。
这些调制技术都是数字通信中常见的调制方式，它们的基本原理是通过改变载波信号的特定属性（幅度、频率或相位）来传输数字信息。
发送端根据数字信号的不同位（0或1）来改变载波信号的属性，接收端根据接收到的信号的特性变化来还原数字信号。
实验3F S K(A S K)调制解调实验-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN实验3 FSK（ASK)调制解调实验一、实验目的1．掌握FSK（ASK）调制器的工作原理及性能测试；2．掌握FSK（ASK）锁相解调器工作原理及性能测试；3. 学习FSK（ASK）调制、解调硬件实现，掌握电路调整测试方法。
二、实验仪器1．FSK调制模块，位号A2．FSK解调模块，位号C3．时钟与基带数据发生模块，位号：G4．噪声模块，位号B5．20M双踪示波器1台6．小平口螺丝刀1只7．频率计1台（选用）8．信号连接线3根三、实验原理（一） FSK调制电路工作原理FSK调制电路是由两个ASK调制电路组合而成，它的电原理图，如图3-1所示。
16K02为两ASK已调信号叠加控制跳线。
用短路块仅将1-2脚相连，输出“1”码对应的ASK已调信号；用短路块仅将3-4脚相连，输出“0”码对应的ASK图3-1 FSK调制解调电原理框图图3-1中，输入的数字基带信号分成两路，一路控制f1=32KHz的载频，另一路经反相器去控制f2=16KHz的载频。
当基带信号为“1”时，模拟开关B打开，模拟开关A关闭，此时输出f1=32KHz；当基带信号为“0”时，模拟开关B关闭，模拟开关A打开，此时输出f2=16KHz；在输出端经开关16K02叠加，即可得到已调的FSK信号。
电路中的两路载频(f1、f2)由时钟与基带数据发生模块产生的方波，经射随、选频滤波变为正弦波，再送至模拟开关4066。
载频f1的幅度调节电位器16W01，载频f2的幅度调节电位器16W02。
（二） FSK解调电路工作原理FSK解调采用锁相解调，锁相解调的工作原理是十分简单的，只要在设计锁相环时，使它锁定在FSK的一个载频上，此时对应的环路滤波器输出电压为零，而对另一载频失锁，则对应的环路滤波器输出电压不为零，那末在锁相环路滤波器输出端就可以获得原基带信号的信息。
基于ADSP-BF533的H.264解码器的优化实现的开题报告1. 研究背景和研究意义随着现代多媒体技术的不断发展，视频压缩技术已经成为了广泛应用的一项基础技术。
H.264是一种先进的视频编码标准，其优秀的压缩性能和图像质量已经使其成为了当前最流行的视频编码标准之一。
因此，H.264解码器的实现已成为当前研究的热点之一。
ADSP-BF533是ADI公司的一种基于Blackfin处理器的低功耗、高性能DSP芯片，具有优秀的计算能力和低功耗的优势，可用于多媒体解码器的实现。
本研究将基于ADSP-BF533平台，对H.264解码器的优化实现进行研究，并探索系统性能的优化和资源的利用，为实现高效率和低成本的视频解码器提供技术支持。
2. 研究内容和方法2.1 研究内容本研究将基于ADSP-BF533平台，对H.264解码器进行优化实现。
具体而言，研究内容包括以下几个方面：（1）H.264压缩编码原理的研究和分析，包括码流结构、帧内预测和帧间预测等关键技术的原理和实现方法。
（2）通过对控制流和数据流的优化，实现H.264解码器的高效、低功耗的运行。
（3）基于DM6446平台，通过对多线程并行计算、采用快速算法等优化策略，进一步提升H.264解码器的性能。
（4）通过实验和仿真，验证所设计的H.264解码器的性能。
2.2 研究方法本研究将采用以下研究方法：（1）文献调研和实践分析。
对现有的H.264解码器实现进行调研和剖析，明确其优点和不足之处，为本研究提供参考和基础。
（2）系统设计和优化。
通过对H.264压缩编码原理的研究和分析，以及对ADSP-BF533平台的深入了解，进行H.264解码器的系统设计和资源利用的优化。
（3）软件编程实现。
采用C语言，编写H.264解码器程序，并进行有效性测试。
（4）实验评估和性能测试。
通过设计实验评估平台，测试H.264解码器的性能，并进行实验数据的分析和评估。
3. 预期成果和创新点3.1 预期成果通过本研究，预期可以实现在ADSP-BF533平台上的高速H.264解码器。
仿真实现ASK、PSK、FSK、DPSK、QAM技术仿真实现ASK、PSK、FSK、DPSK、QAM技术一(数字调制系统的相关原理数字调制可以分为二进制调制和多进制调制，多进制调制是二进制调制的推广，所以本文主要讨论二进制的调制与解调，最后简单讨论一下多进制调制中的MFSK(M元移频键控)和MPSK(M元移相键控)。
最常见的二进制数字调制方式有二进制振幅键控(2-ASK)、移频键控(2-FSK)和移相键控(2-PSK和2-DPSK)。
下面是这几种调制方式以及其改进调制方式的相关原理。
1.二进制幅度键控(2-ASK)幅度键控可以通过乘法器和开关电路来实现。
载波在数字信号1或0的控制下通或断，在信号为1的状态载波接通，此时传输信道上有载波出现;在信号为0的状态下，载波被关断，此时传输信道上无载波传送。
那么在接收端我们就可以根据载波的有无还原出数字信号的1和0。
2-ASK信号功率谱密度的特点如下:(1)由连续谱和离散谱两部分构成;连续谱由传号的波形g(t)经线性调制后决定，离散谱由载波分量决定;(2)已调信号的带宽是基带脉冲波形带宽的二倍。
2 .二进制频移键控(2-FSK)频移键控是利用两个不同频率f1和f2的振荡源来代表信号1和0，用数字信号的1和0去控制两个独立的振荡源交替输出。
对二进制的频移键控调制方式，其有效带宽为B=2xF+2Fb,xF是二进制基带信号的带宽也是FSK信号的最大频偏，由于数字信号的带宽即Fb值大，所以二进制频移键控的信号带宽B较大，频带利用率小。
2-FSK功率谱密度的特点如下:(1) 2FSK信号的功率谱由连续谱和离散谱两部分构成,•离散谱出现在f1和f2位置;(2) 功率谱密度中的连续谱部分一般出现双峰。
若两个载频之差|f1 -f2|?fs，则出现单峰。
3.二进制相移键控(2-PSK)在相移键控中，载波相位受数字基带信号的控制，如在二进制基带信号中为0时，载波相位为0或π，为1时载波相位为π或0。

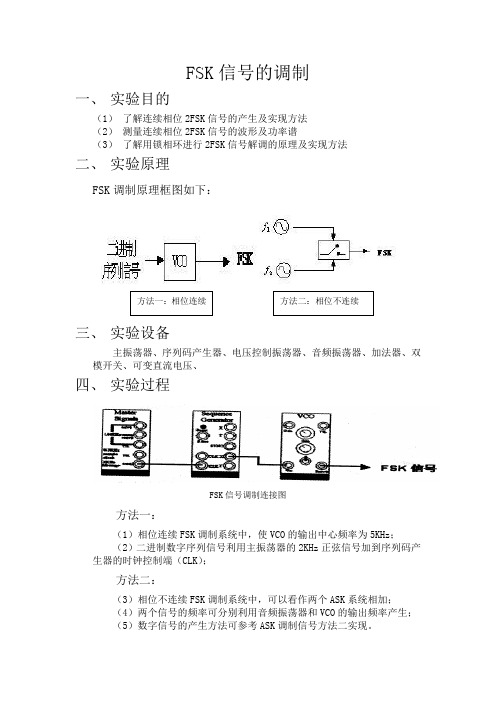

FSK 信号的调制
一、 实验目的
（1） 了解连续相位2FSK 信号的产生及实现方法
（2） 测量连续相位2FSK 信号的波形及功率谱
（3） 了解用锁相环进行2FSK 信号解调的原理及实现方法
二、 实验原理
FSK 调制原理框图如下：
三、 实验设备
主振荡器、序列码产生器、电压控制振荡器、音频振荡器、加法器、双模开关、可变直流电压、
四、 实验过程
FSK 信号调制连接图
方法一：
（1）相位连续FSK 调制系统中，使VCO 的输出中心频率为5KHz ；
（2）二进制数字序列信号利用主振荡器的2KHz 正弦信号加到序列码产生器的时钟控制端（CLK ）；
方法二：
（3）相位不连续FSK 调制系统中，可以看作两个ASK 系统相加；
（4）两个信号的频率可分别利用音频振荡器和VCO 的输出频率产生；
（5）数字信号的产生方法可参考ASK 调制信号方法二实现。
（6）最后两路信号经过双模开关实现FSK信号的调制。
五、实验结果
基带信号与调制信号波形
六、实验分析
FSK是利用VCO将其电压信号转化为频率信号，当电压变化时，对应调制信号的频率变化，并且相位连续。
在实验过程中在测试VCO的压控灵敏度时，由于调整那个旋钮时很难控制，遇到了一些问题。
回答问题：在FSK信号调制中，双模开关起什么作用，可由哪个模块代替？
双模开关是通过输入的数字信号来控制载波的输出的选择，可以使用双模开关来产生相位不连续的2FSK信号，实验中用VCO代替双模开关来产生相位连续的2FSK信号。
基于ADSP-BF533的H.264 DCT变换及量化的优化实现戚罗乐;张杨;张科礼;昝继业
【期刊名称】《电讯技术》
【年(卷),期】2008(48)9
【摘要】根据ITU-T提出的H.264视频编解码标准,对JM算法及TI Blackfin 533 DSP自身特点进行了分析,将标准中编码采用的整数离散余弦变换(DCT)、量化,解码采用的反DCT变换、反量化的JM算法成功移植到DSP上面,同时根据DSP的特点进行软硬件优化,达到了较好效果.
【总页数】4页(P108-111)
【作者】戚罗乐;张杨;张科礼;昝继业
【作者单位】西南交通大学,计算机与通信工程学院,成都,610031;西南交通大学,计算机与通信工程学院,成都,610031;西南交通大学,计算机与通信工程学院,成
都,610031;西南交通大学,计算机与通信工程学院,成都,610031
【正文语种】中文
【中图分类】TN911.7
【相关文献】
1.基于ADSP-BF533的H.264反量化的优化实现 [J], 诸雯;吴启宗;朱秀昌
2.H.264/AVC整数DCT变换与量化的FPGA实现 [J], 郁光珍;郑博;李松亭;赵不贿
3.H.264整数DCT变换与量化系统实现 [J], 李清扬;伍瑞卿;樊丰
4.ADSP-BF533上的H.264解码器优化实现 [J], 王海勇;吴启宗
5.H.264中整数DCT变换及量化的DSP实现 [J], 刘宝兰;刘贵忠;苏睿
因版权原因，仅展示原文概要，查看原文内容请购买。
实验二 FSK调制解调实验一. 实验目的1.理解FSK调制的工作原理及电路组成。
2.理解利用锁相环解调FSK的原理和实现方法。
二. 实验电路工作原理数字调频又可称作移频键控FSK，它是利用载频频率变化来传递数字信息。
数字调频信号可以分为相位离散和相位连续两种情形。
本实验电路中，由实验一提供的载频频率经过本实验电路分频而得到的两个不同频率的载频信号，则为相位连续的数字调频信号。
（一） FSK调制电路工作原理=32KHz的载频，另一路输入的基带信号由转换开关K904转接后分成两路，一路控制f1经倒相去控制f=16KHz的载频。
当基带信号为“1”时，模拟开关1打开，模拟开关2关闭，2=32KHz，当基带信号为“0”时，模拟开关1关闭，模拟开关2开通。
此时输出此时输出f1f=16KHz，于是可在输出端得到已调的FSK信号。
2（二） FSK解调电路工作原理FSK集成电路模拟锁相环解调器的工作原理是十分简单的，只要在设计锁相环时，使它锁定在FSK的一个载频f1上，对应输出高电平，而对另一载频f2失锁，对应输出低电平，那末在锁相环路滤波器输出端就可以得到解调的基带信号序列。
三. 实验内容测试FSK调制解调电路TP901～TP909各测量点波形，并作详细分析。
1．按下按键开关： K01、K02、K900。
2．跳线开关设置： K9012–3、K9022–3。
K9041–2、2KHz的伪随机码，码序列为：000011101100101K9042–3、8KHz方波。
做FSK解调实验时，K9041–2、K9031–2。
3．在CA901插上电容，使压控振荡器工作在32KHz，电容在1800Pf 2400Pf之间。
4．观察FSK解调输出TP907～TP909波形，并作记录，并同时观察FSK调制端的基带信号，比较两者波形，观察是否有失真。
四.实验结果TP901：K901的3与2相连TP902：K902的3与2相连TP903：K904的1与2相连，K904的2与3不连，TP906:K905(1与2，3与4)控制。
ASK调制及解调实验一、实验目的1、掌握用键控法产生ASK信号的方法。
2、掌握ASK非相干解调的原理。
二、实验器材1、主控&信号源、9号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、实验原理框图ASK调制及解调实验原理框图2、实验框图说明ASK调制是将基带信号和载波直接相乘。
已调信号经过半波整流、低通滤波后，通过门限判决电路解调出原始基带信号。
四、实验步骤实验项目一 ASK调制概述：ASK调制实验中，ASK（振幅键控）载波幅度是随着基带信号的变化而变化。
在本项目中，通过调节输入PN序列频率或者载波频率，对比观测基带信号波形与调制输出波形，观测每个码元对应的载波波形，验证ASK调制原理。
1、关电，按表格所示进行连线。
源端口目的端口连线说明信号源：PN15模块9：TH1(基带信号)调制信号输入信号源：128KHz模块9：TH14(载波1)载波输入模块9：TH4(调制输出)模块9：TH7(解调输入)解调信号输入2、开电，设置主控菜单，选择【主菜单】→【通信原理综合实验系统】→【ASK数字调制解调】。
将9号模块的S1拨为0000。
3、此时系统初始状态为：PN序列输出频率32KHz，128K载波信号的幅度3V。
4、实验操作及波形观测。
（1）分别观测调制输入和调制输出信号：以9号模块TH1为触发，用示波器分别观测9号模块TH1和TH4，验证ASK调制原理。
（2）将PN序列输出频率改为64K，观察载波个数是否发生变化。
实验项目二 ASK解调概述：ASK解调实验中，采用的是相干解调法对调制信号进行解调。
实验中通过对比观测调制输入与解调输出，观察波形是否有延时现象，并验证ASK解调原理。
观测解调输出的中间观测点如TP4整流输出，TP5 LPF-ASK，深入理解ASK解调过程。
1、保持实验项目一中的连线及初始状态。
2、对比观测调制信号输入以及解调输出：以9号模块TH1为触发，用示波器分别观测9号模块TH1和TH6，调节W1，观测TP4整流输出、TP5 LPF-ASK两测试点，验证ASK解调原理。
