P42C33灯闪8下

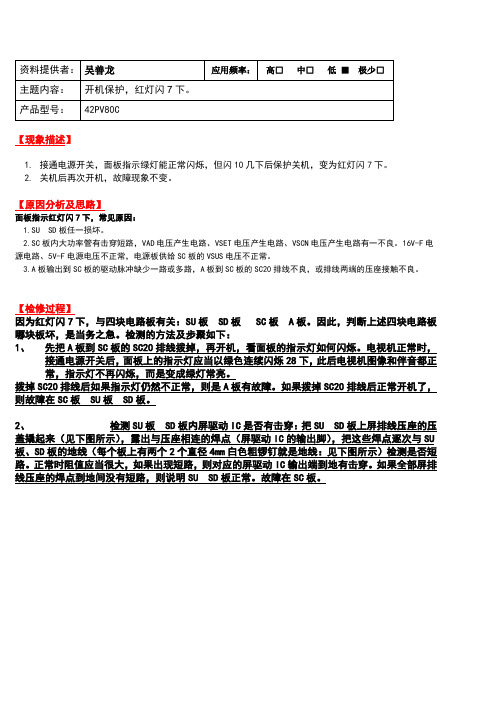

【现象描述】1.接通电源开关，面板指示绿灯能正常闪烁，但闪10几下后保护关机，变为红灯闪7下。

2.关机后再次开机，故障现象不变。

【原因分析及思路】面板指示红灯闪7下，常见原因：1.SU SD板任一损坏。

2.SC板内大功率管有击穿短路，VAD电压产生电路、VSET电压产生电路、VSCN电压产生电路有一不良。

16V-F电源电路、5V-F电源电压不正常，电源板供给SC板的VSUS电压不正常。

3.A板输出到SC板的驱动脉冲缺少一路或多路，A板到SC板的SC20排线不良，或排线两端的压座接触不良。

【检修过程】因为红灯闪7下，与四块电路板有关：SU板 SD板 SC板 A板。

因此，判断上述四块电路板哪块板坏，是当务之急。

检测的方法及步聚如下：1、先把A板到SC板的SC20排线拨掉，再开机，看面板的指示灯如何闪烁。

电视机正常时，接通电源开关后，面板上的指示灯应当以绿色连续闪烁28下，此后电视机图像和伴音都正常，指示灯不再闪烁，而是变成绿灯常亮。

拨掉SC20排线后如果指示灯仍然不正常，则是A板有故障。

如果拨掉SC20排线后正常开机了，则故障在SC板 SU板 SD板。

2、检测SU板 SD板内屏驱动IC是否有击穿：把SU SD板上屏排线压座的压盖撬起来（见下图所示），露出与压座相连的焊点（屏驱动IC的输出脚），把这些焊点逐次与SU 板、SD板的地线（每个板上有两个2个直径4mm白色粗锣钉就是地线：见下图所示）检测是否短路。

正常时阻值应当很大，如果出现短路，则对应的屏驱动IC输出端到地有击穿。

如果全部屏排线压座的焊点到地间没有短路，则说明SU SD板正常。

故障在SC板。

3、检测SC板是否损坏：先检测SC板内大功率管是否有击穿短路，如果没有，开机检测下述电路输出的电压是否正常：VSUS:180V VAD:-105V VSET:320V VSCN:40V。

在检测中，因为开机10几秒后保护关机，保护关机后除了STB5V电压保持正常外，其余电压全部关闭，因此，要在开机后还没有保护前快速测量上述电压。

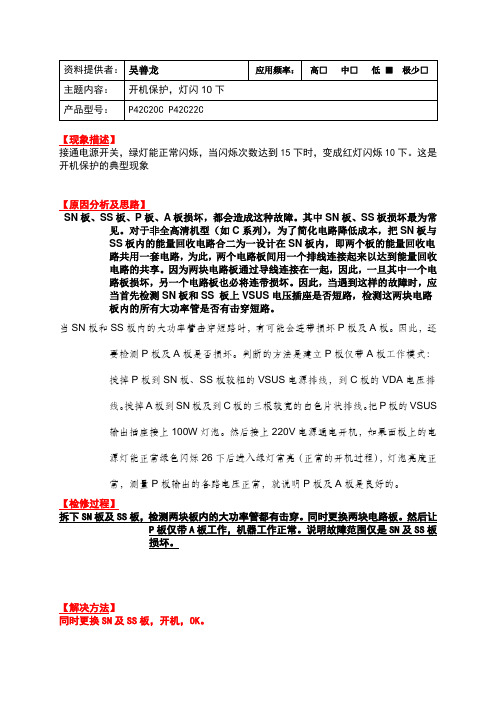

【现象描述】接通电源开关，绿灯能正常闪烁，当闪烁次数达到15下时，变成红灯闪烁10下。

这是开机保护的典型现象【原因分析及思路】SN板、SS板、P板、A板损坏，都会造成这种故障。

其中SN板、SS板损坏最为常见。

对于非全高清机型（如C系列），为了简化电路降低成本，把SN板与SS板内的能量回收电路合二为一设计在SN板内，即两个板的能量回收电路共用一套电路，为此，两个电路板间用一个排线连接起来以达到能量回收电路的共享。

因为两块电路板通过导线连接在一起，因此，一旦其中一个电路板损坏，另一个电路板也必将连带损坏。

因此，当遇到这样的故障时，应当首先检测SN板和SS 板上VSUS电压插座是否短路，检测这两块电路板内的所有大功率管是否有击穿短路。

当SN板和SS板内的大功率管击穿短路时，有可能会连带损坏P板及A板。

因此，还要检测P板及A板是否损坏。

判断的方法是建立P板仅带A板工作模式：拨掉P板到SN板、SS板较粗的VSUS电源排线，到C板的VDA电压排线。

拨掉A板到SN板及到C板的三根较宽的白色片状排线。

把P板的VSUS输出插座接上100W灯泡。

然后接上220V电源通电开机，如果面板上的电源灯能正常绿色闪烁26下后进入绿灯常亮（正常的开机过程），灯泡亮度正常，测量P板输出的各路电压正常，就说明P板及A板是良好的。

【检修过程】拆下SN板及SS板，检测两块板内的大功率管都有击穿。

同时更换两块电路板。

然后让P板仅带A板工作，机器工作正常。

说明故障范围仅是SN及SS板损坏。

【解决方法】同时更换SN及SS板，开机，OK。

【现象描述】打开电源开关，听到机内电源继电器相继两次发出哒、哒声，第一次哒声是打开电源时电源继电器的吸合，第二次哒声是因为在通电后检测到电源板有故障，迅速保护关机释放了电源继电器发出的第二次哒声。

【原因分析及思路】P42C30、P42C33机型的电源板并不是松下公司生产的，而是达方公司生产的，型号是B159-002，该板故障率高。

该机型的电源板因故障没有VSUS 、VDA电压输出时，就会出现面板指示灯绿灯常亮，黑屏，无伴音。

而松下其它机型的电源板故障无VSUS、VDA电压输出时，面板指示灯会红灯闪烁报警。

【检修过程】下图中的T202，是VSUS开关电源的输出变压器，双二极管DN5的负极输出VSUS电压，在接通电源开关的瞬间，测量DN5负极到地的VSUS电压，发现是0V，没有VSUS电压输出。

测量DN5、DN6正常没有损坏，到地没有负载短路，说明故障在T202的初级。

下图是VSUS开关电源大功率电路图，Q335、Q336、Q337、Q338是开关管驱动电路，Q207、Q208是VSUS开关电源的大功率开关管，开机瞬间测量Q207、Q208的中点波形，发现只有瞬间390V直流电压，没有高频开关波形。

测量Q207的D极有正常的390V PFC电压供电。

测量前级驱动电路Q335、Q336的中点，发现有15VP-P的驱动波形输出，Q337、Q338的中点也同样有15VP-P的驱动波形输出，这说明驱动电路工作正常。

在路测量Q207的G-S极间电阻，发现是10K，而测量Q208的G-S极间电阻仅为22欧，从下图可看出：Q207、Q208的G-S极间，因为有T203次级绕组提供通路，R232、R236两个22欧电阻，因此，在路测量时，Q207、Q208的G-S极间阻值，都应当是22欧，而现在Q207的G-S极间阻值为10K，说明其G极的22欧电阻R232开路，拆下R232单独测量该电阻，证实确实已开路。

【解决方法】更换R232，开机，OK。

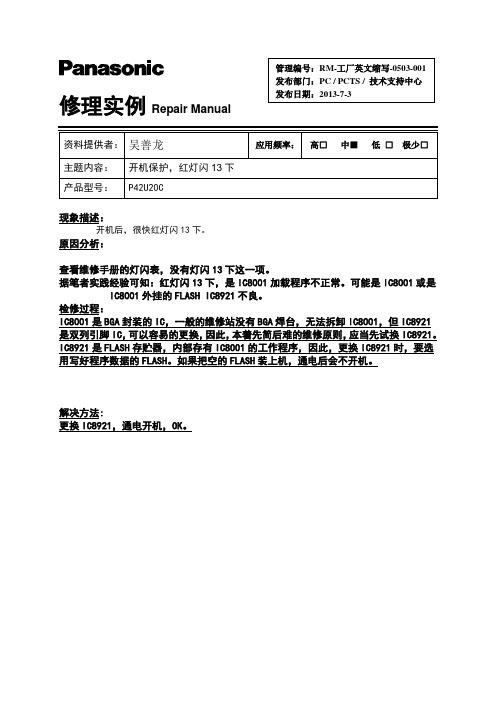

修理实例Repair Manual

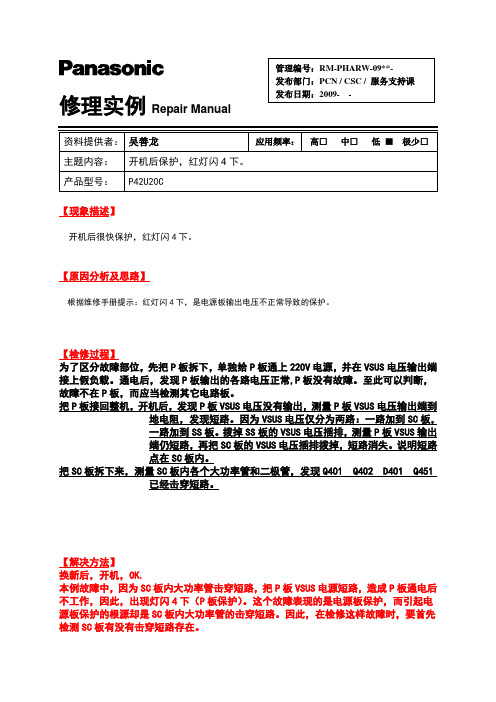

【现象描述】
开机后很快保护，红灯闪4下。

【原因分析及思路】
根据维修手册提示：红灯闪4下，是电源板输出电压不正常导致的保护。

【检修过程】
为了区分故障部位，先把P 板拆下，单独给P 板通上220V 电源，并在VSUS 电压输出端接上假负载。

通电后，发现P 板输出的各路电压正常,P 板没有故障。

至此可以判断，故障不在P 板，而应当检测其它电路板。

把P 板接回整机，开机后，发现P 板VSUS 电压没有输出，测量P 板VSUS 电压输出端到
地电阻，发现短路。

因为VSUS 电压仅分为两路：一路加到SC 板，
一路加到SS 板。

拨掉SS 板的VSUS 电压插排，测量P 板VSUS 输出
端仍短路，再把SC 板的VSUS 电压插排拨掉，短路消失。

说明短路
点在SC 板内。

把SC 板拆下来，测量SC 板内各个大功率管和二极管，发现Q401 Q402 D401 Q451
已经击穿短路。

【解决方法】
换新后，开机，OK.
本例故障中，因为SC 板内大功率管击穿短路，把P 板VSUS 电源短路，造成P 板通电后不工作，因此，出现灯闪4下（P 板保护）。

这个故障表现的是电源板保护，而引起电源板保护的根源却是SC 板内大功率管的击穿短路。

因此，在检修这样故障时，要首先检测SC 板有没有击穿短路存在。
