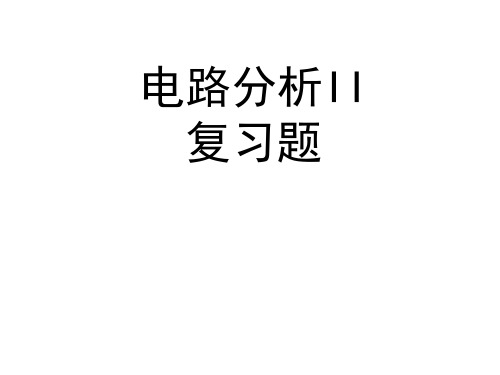

电路分析实验总复习
- 格式:ppt
- 大小:80.50 KB
- 文档页数:13
三、计算分析题1、图1.5.1所示电路,已知U =3V ,求R 。
(2k Ω)2、图1.5.2所示电路,已知U S =3V ,I S =2A ,求U AB 和I 。
(1V 、5A )3、电路如图1.5.5所示,求10V 电压源发出的功率。
(-35W )4、分别计算S 打开与闭合时图1.5.6电路中A 、B 两点的电位。
(S 打开:A -10.5V,B -7.5V S 闭合:A 0V ,B 1.6V )5、试求图1.5.7所示电路的入端电阻R AB 。
(150Ω)1mA2K Ω + 10V - 4K Ω+ R U -2K Ω 图1.5.1I - U S +I S2Ω 1ΩA B 图1.5.210V 1A2Ω 4A10Ω3Ω6V 8Ω +-+ -图1.5.52K ΩSA4K Ω26K ΩB -12V+12V图1.5.6150Ω 150Ω150Ω 150Ω150ΩAB图1.5.76、试求图2.4.1所示电路的电压U 。
7、已知图2.5.1电路中电压U =4.5V ,试应用已经学过的电路求解法求电阻R 。
(18Ω)8、求解图2.5.2所示电路的戴维南等效电路。
(U ab =0V ,R 0=8.8Ω)9、列出图2.5.4所示电路的结点电压方程。
解:画出图2.5.4等效电路图如下:+ U S - 4Ω A B图2.5.19V 12Ω6Ω+U -R1mA20V 5A8Ω12Ω2Ω2V + -+ -图2.5.2 2Ω U ab +-2K3A8VAB 等效图3Ω6/5Ω4Ω2A5A+ + 10V - 4A1Ω+ -6V8V+-图2.5.45Ω6Ω3Ω4Ω2Ω 10V + -4K + 1.5K U -图2.4.1题电路对结点A :231)6531(=-+B A V V对结点B :131)4131(=-+A B V V10、应用等效变换求图示电路中的I 的值。
(10分)解:等效电路如下:11、应用等效变换求图示电路中的I 的值。
教案名称:新九年级物理总复习,电路故障分析教学目标:1.了解电路故障的常见原因和解决方法;2.掌握电路故障分析的基本步骤和方法;3.能够通过电路故障的现象分析出故障的可能原因,并采取相应的措施解决故障;4.增强学生的动手能力和解决问题的能力。
教学重难点:1.理解电路故障的原因和解决方法;2.掌握电路故障分析的基本步骤和方法;3.提高学生的观察能力和解决问题的能力。
教学准备:教师:电路故障的案例、多媒体投影仪、实验器材学生:笔、纸、九年级物理教材教学过程:Step 1 引入新课(约10分钟)1.教师用多媒体投影仪播放一些电路故障的案例,并与学生一起讨论这些故障的可能原因。
2.教师解释电路故障的常见原因和解决方法,强调学生在解决电路故障时要注意安全。
Step 2 讲解电路故障分析的基本步骤和方法(约15分钟)1.教师简要介绍电路故障分析的基本步骤:观察、分析、解决。
2.教师详细讲解电路故障分析的具体方法:a.观察:观察电路故障的现象,包括灯泡亮不亮、电流大小等,记录下相关信息。
b.分析:根据观察到的现象,推测故障的可能原因,包括电源故障、线路连接不良、元件故障等,并列出可能的解决方法。
c.解决:根据分析的结果,采取相应的措施解决故障,包括更换电源、检查线路连接、更换元件等。
Step 3 分组讨论电路故障案例(约20分钟)1.将学生分成若干小组,每个小组选择一个电路故障案例进行讨论。
2.学生根据电路故障的现象,进行观察和分析,推测故障的可能原因,并提出解决方法。
3.每个小组将其观察、分析和解决方法向全班展示,并与全班一起讨论。
Step 4 实验操作(约25分钟)1.教师组织学生进行实验,通过实验操作来体验电路故障的分析和解决过程。
2.学生自主选择实验器材和电路元件,组建一个电路并假设其中存在故障。
3.学生观察电路的现象,进行分析,推测故障的可能原因,并提出相应的解决方法。
4.学生对电路进行相应的操作和实验,验证推测,尝试解决故障。
一、单选题(共23题,46分)1、激动和响应均为()(正弦稳态电路)称为正弦电路或交流电路(2.0)A、同频率的正弦量的线性电路B、外电路可以是任意的线性或非线性电路,外电路发生改变时,含源一端口网络的等效电路不变(伏安特性等效)。
C、标定各支路电流(电压)的参考方向;②选定(n- 1)个结点,列写其KCL方程;D、变化一次正确答案: A解析:2、发电方面:比单相电源可提高功率()(2.0)A、 50%:B、 0C、 40D、 30正确答案: A解析:3、且其中电流为零这样便可将三相电路的计算化为的计算。
(2.0)A、两相路B、单相电路C、三相路D、都不是正确答案: B解析:4、在集总参数电路中,任一时刻,沿任一.回路,所有恒等于零。
(2.0)A、对电流呈现阻力的元件。
其特性可用u~平面_上的一条曲线来描述:B、定値或一定的时间C、支路电压的代数和D、电压(U)、电流(I)正确答案: C解析:5、线电压是()(2.0)A、毎相电源的电压B、端线与端线之同的电压C、流过端线的电流D、每相负载上的电压正确答案: B解析:6、正常情况下,三相四线制,中线阻抗约为(2.0)A、零。
B、无穷C、都不是D、一样正确答案: A解析:7、(),为复数,称复阻抗(2.0)A、 Z=R+j(o-1/0C)=|Z1∠0B、 Z=R+j(oL -1/0C)=|Z1∠0C、 Z=R+j(oL -1/0C)=|Z1D、 Z=R+j(oL -1)=|Z1∠0正确答案: B解析:8、含受控源(线性)电路亦可用叠加,但()应始终保留。
(2.0)A、电流源电流方向与电压源电压方向相反B、受控源C、求解上述方程,得到b个支路电流D、标定各支路电流(电压)的参考方向;②选定(n- 1)个结点,列写其KCL方程; 正确答案: B解析:9、负载的线电压:(2.0)A、端线与端线之同的电压B、流过端线的电流C、毎相电源的电压D、 :负载端线间的电压正确答案: D解析:10、具有相同的主要电磁性能的实际电路部件,在一定条件下可用()表示;(2.0)A、只有两个端子;可以用电压或电流按数学方式描述;)不能被分解为其他元件。
电路分析课程期末复习要点电路的基本概念和定理熟悉电路与电路模型,电流、电压的参考方向及关联参考方向,功率的发出与吸收等概念;熟悉基尔霍夫定律,电阻元件,独立电压源、独立电流源、受控源,两类约束与电路方程,线性与非线性电阻的概念;熟练掌握利用两类约束求解电路的基本方法。
线性电阻电路掌握两个串联电阻的分压公式和两个并联电阻的分流公式,并用于电路计算。
掌握电阻串、并、混联和独立电压源串联、独立电流源并联的等效变换。
掌握两种电源电路模型的相互等效变换,并用于含源单口网络的化简。
熟练掌握支路电流法,结点分析法,网孔分析法,含受控源电路的分析。
网络定理掌握叠加定理、戴维宁定理和最大功率传输定理,并用于电路计算。
会进行简单含源单口网络的等效化简。
正弦稳态分析掌握表征正弦量的三要素,有效值电压(电流)与其幅值的关系。
掌握两同频正弦量相位差及相位超前与滞后的概念。
掌握基尔霍夫定理和R、L、C元件VCR关系式的相量形式及阻抗的概念。
掌握正弦稳态电路相量模型的画法。
掌握一般正弦稳态电路的相量分析方法,会用网孔分析法分析计算正弦稳态电路。
正弦稳态的功率理解瞬时功率、平均功率、功率因数的概念与最大功率传输定理。
掌握平均功率与功率因数的计算方法,会算简单电路的平均功率与功率因数。
了解对称三相电源,Y联结和∆联结时线电压(电流)与相电压(电流)的关系。
含耦合电感的电路分析理解耦合电感元件的表征参数和同名端的概念。
掌握耦合电感元件电压—电流关系式的列写方法。
理解理想变压器的性质和表征参数,掌握理想变压器两侧端口电压、电流和阻抗的变换方程。
会分析计算含理想变压器的简单电路。
网络函数和频率特性理解网络函数的定义、分类、计算方法和频率特性。
掌握一阶RC低通、高通滤波电路的转移电压比、转折频率及通频带的概念和计算。
掌握RLC串联谐振电路的谐振条件、谐振频率、Q值和谐振时电路中R、L、C上电压与输入电压的关系和电流的概念与计算。
了解RLC串联谐振电路的频率特性。
中考物理总复习《电学实验》专项测试题(附带答案)学校:___________班级:___________姓名:___________考号:___________ 1.(1)在“探究串联电路的电压关系”的实验中,如图1.①根据电路图,在连接电路时,开关应处于(选填“闭合”或“断开”)状态。
①连接好电路,闭合开关,若L2断路,则电压表(选填“有示数”或“无示数”)。
(2)在“探究并联电路的电流关系”的实验中。
①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C,I A=0.54A,I B的示数如图2所示,则I C= A。
根据多次测量实验结果,在误差允许范围内,你认为多次实验的目的是。
2.在“探究导体的电流跟电阻的关系”实验中,老师提供的器材有:电源(电压恒为3V),电流表、电压表和开关各一个,五个定值电阻(5Ω、10Ω、15Ω、20Ω、30Ω,50Ω),滑动变阻器(规格是“20Ω,2A”),导线若干。
(1)图甲是小明连接的实物电路,图中有一根导线连接错误,请你在连接错误的导线上打“×”并补画出正确的连线。
( )(2)在开关闭合前,应将滑动变阻器的滑片滑至最(选填“左”或“右”)端。
(3)电路连接无误后,闭合开关,小明先后将5Ω和10Ω的电阻分别接入电路,移动滑片P进行了二次实验,数据如图乙表格所示,小明紧接着再将20Ω的定值电阻替换10Ω的电阻后,直接读出电流表示数示为A。
(4)小明为了使实验能继续顺利进行,还可以使用的定值电阻有。
(写出具体的电阻值)(5)小明将电阻换成标有“2.5V”字样的小灯泡,测量其不同电压下的电功率。
①正确连接电路,闭合开关,发现小灯泡不亮,电压表有示数,电流表指针几乎不动,产生这种现象的原因是;①排除故障,继续实验,根据实验数据画出I﹣U图像(如图丙)。
由此可求出小灯泡正常发光时的功率为W;(6)完成上述实验后,小明又利用上述器材重新设计了电路(增加了一个滑动变阻器)如图丁,测量另一个小灯泡的额定功率,这个小灯泡正常工作的电流为I1。
