第1篇一、实验名称二、实验目的1. 理解电路原理图的基本构成和符号；2. 掌握电路基本元件（电阻、电容、电感等）的特性和应用；3. 学会电路分析方法，如基尔霍夫定律、节点电压法、回路电流法等；4. 提高电路仿真和实验操作能力。
三、实验原理1. 电路基本概念电路是由各种电子元件按照一定规律连接而成的整体。
电路的基本元件包括电阻、电容、电感、二极管、晶体管等。
电路中的电压、电流、功率等参数遵循一定的物理规律。
2. 电路分析方法（1）基尔霍夫定律基尔霍夫定律包括节点电压定律和回路电流定律。
节点电压定律指出，在电路中任意节点处，流入该节点的电流之和等于流出该节点的电流之和。
回路电流定律指出，在电路中任意回路中，沿回路方向各元件电压之和等于回路电源电压之和。
（2）节点电压法节点电压法是一种电路分析方法，通过求解电路中各个节点的电压来分析电路。
节点电压法的基本步骤如下：① 设定电路中各个节点的电压；② 根据基尔霍夫定律列出节点电压方程；③ 解方程求得各个节点的电压。
（3）回路电流法回路电流法是一种电路分析方法，通过求解电路中各个回路的电流来分析电路。
回路电流法的基本步骤如下：① 设定电路中各个回路的电流；② 根据基尔霍夫定律列出回路电流方程；③ 解方程求得各个回路的电流。
3. 电路仿真软件电路仿真软件可以帮助我们快速、准确地分析电路。
常用的电路仿真软件有Multisim、Proteus等。
四、实验内容及步骤1. 熟悉电路原理图的基本构成和符号；2. 分析电路的基本元件特性和应用；3. 根据电路原理图，运用基尔霍夫定律、节点电压法、回路电流法等方法分析电路；4. 利用电路仿真软件对电路进行仿真，验证理论分析的正确性；5. 对实验数据进行整理和分析，得出实验结论。
五、实验数据记录与分析1. 记录实验中测得的电路参数，如电压、电流、功率等；2. 将实验数据与理论分析结果进行对比，分析误差原因；3. 对实验结果进行总结，提出改进措施。
11级电路分析基础实验报告实验一电位、电压的测定及电路电位图的绘制一、实验目的1.验证电路中电位的相对性、电压的绝对性2. 掌握电路电位图的绘制方法二、原理说明在一个闭合电路中，各点电位的高低视所选的电位参考点的不同而变，但任意两点间的电位差（即电压）则是绝对的，它不因参考点的变动而改变。
电位图是一种平面坐标一、四两象限内的折线图。
其纵坐标为电位值，横坐标为各被测点。
要制作某一电路的电位图，先以一定的顺序对电路中各被测点编号。
以图1-1的电路为例，如图中的A～F, 并在坐标横轴上按顺序、均匀间隔标上A、B、C、D、E、F、A。
再根据测得的各点电位值，在各点所在的垂直线上描点。
用直线依次连接相邻两个电位点，即得该电路的电位图。
在电位图中，任意两个被测点的纵坐标值之差即为该两点之间的电压值。
在电路中电位参考点可任意选定。
对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。
四、实验内容利用DGJ-03实验挂箱上的“基尔霍夫定律/叠加原理”线路，按图1-1接线。
再接入实验线路中。
）2. 以图1-1中的A点作为电位的参考点，分别测量B、C、D、E、F各点的电位值φ及相邻两点之间的电压值UAB、UBC、UCD、UDE、UEF 及UFA，数据列于表中。
3. 以D点作为参考点，重复实验内容2的测量，测得数据列于表中。
图1-1电流插座1. 分别将两路直流稳压电源接入电路，令 U1＝6V，U2＝12V。
（先调准输出电压值，五、实验注意事项1.本实验线路板系多个实验通用，本次实验中不使用电流插头。
DG05上的K3应拨向330Ω侧，三个故障按键均不得按下。
2. 测量电位时，用指针式万用表的直流电压档或用数字直流电压表测量时，用负表棒（黑色）接参考电位点，用正表棒（红色）接被测各点。
若指针正向偏转或数显表显示正值，则表明该点电位为正（即高于参考点电位）；若指针反向偏转或数显表显示负值，此时应调换万用表的表棒，然后读出数值，此时在电位值之前应加一负号（表明该点电位低于参考点电位）。
实验一1、实验目得学习使用workbenｃｈ软件,学习组建简单直流电路并使用仿真测量仪表测量电压、电流。
２、解决方案1)基尔霍夫电流、电压定理得验证。
解决方案：自己设计一个电路,要求至少包括两个回路与两个节点，测量节点得电流代数与与回路电压代数与,验证基尔霍夫电流与电压定理并与理论计算值相比较．2)电阻串并联分压与分流关系验证。
解决方案：自己设计一个电路，要求包括三个以上得电阻,有串联电阻与并联电阻,测量电阻上得电压与电流,验证电阻串并联分压与分流关系,并与理论计算值相比较。
3、实验电路及测试数据4、理论计算根据KVL与ＫCL及电阻VCR列方程如下：Is=I1+Ｉ2，U1+U2=U３,Ｕ１=I1＊Ｒ1，U２=Ｉ1*Ｒ2,U3＝Ｉ2*R３解得，U1=10V,U2=２0V,U３＝30V，I1=5A，I２=5A5、实验数据与理论计算比较由上可以瞧出，实验数据与理论计算没有偏差,基尔霍夫定理正确；R1与R2串联,两者电流相同,电压与为两者得总电压,即分压不分流；R1R２与R3并联,电压相同,电流符合分流规律.6、实验心得第一次用软件,好多东西都找不着,再瞧了指导书与同学们得讨论后,终于完成了本次实验。
在实验过程中，出现得一些操作上得一些小问题都给予解决了.实验二１、实验目得通过实验加深对叠加定理得理解；学习使用受控源;进一步学习使用仿真测量仪表测量电压、电流等变量。
２、解决方案自己设计一个电路,要求包括至少两个以上得独立源(一个电压源与一个电流源）与一个受控源,分别测量每个独立源单独作用时得响应,并测量所有独立源一起作用时得响应,验证叠加定理.并与理论计算值比较。
3、实验电路及测试数据电压源单独作用：电流源单独作用：共同作用:４、理论计算电压源单独作用时:—10+3Ix１+2Ｉx1=0,得Ix1＝2Ａ；电流源单独作用时：，得Iｘ２＝-0、6A; 两者共同作用时:,得Iｘ＝1、４A、５、实验数据与理论计算比较由上得，与测得数据相符,Ｉx=Ｉｘ1+Ix2,叠加定理得证.6、实验心得通过本实验验证并加深了对叠加定理得理解,同时学会了受控源得使用。

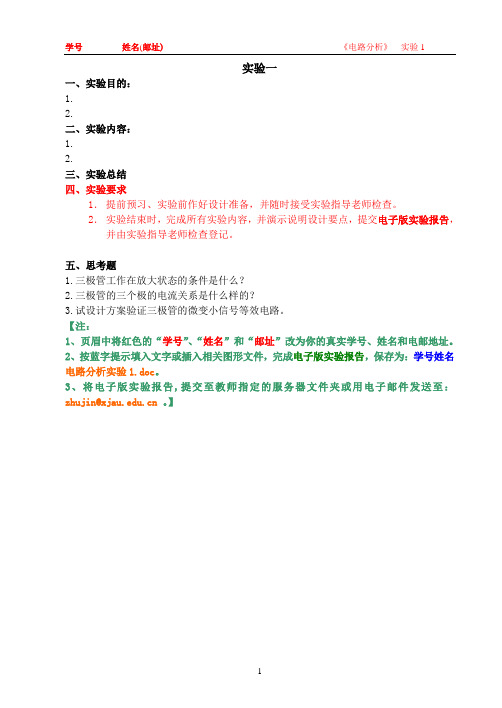

学号姓名(邮址) 《电路分析》实验1
实验一
一、实验目的：
1.
2.
二、实验内容：
1.
2.
三、实验总结
四、实验要求
1．提前预习、实验前作好设计准备，并随时接受实验指导老师检查。
2．实验结束时，完成所有实验内容，并演示说明设计要点，提交电子版实验报告，并由实验指导老师检查登记。
五、思考题
1.三极管工作在放大状态的条件是什么？
2.三极管的三个极的电流关系是什么样的？
3.试设计方案验证三极管的微变小信号等效电路。
【注：
1、页眉中将红色的“学号”、“姓名”和“邮址”改为你的真实学号、姓名和电邮地址。
2、按蓝字提示填入文字或插入相关图形文件，完成电子版实验报告，保存为：学号姓名电路分析实验1.doc。
3、将电子版实验报告,提交至教师指定的服务器文件夹或用电子邮件发送至：zhujin@ 。
】
1。
电路分析基础实验报告引言：电路分析是电子工程领域的基础课程之一，对于理解和掌握电路原理和电子设备的运作机制至关重要。
本实验旨在通过实际操作和测量数据，验证电路分析相关理论，并通过分析实验结果加深对电路分析基础知识的理解。
一、实验目的：本次实验的主要目的是研究并分析欧姆定律、基尔霍夫定律和奥姆定律应用于电路分析中的实际问题。
具体目标包括：1. 熟悉实验仪器的使用方法和测量电路元件的基本原理；2. 验证欧姆定律在恒阻电路中的适用性和准确性；3. 通过实验验证基尔霍夫定律在串联电路和并联电路中的准确性；4. 通过实验探究奥姆定律在复杂电路中的应用和分析方法。
二、实验步骤和数据分析：1. 实验一：验证欧姆定律在恒阻电路中的适用性和准确性。
选取一个电阻为常量的电路，接入电源，通过改变电源电压和测量电流值，验证欧姆定律的准确性。
记录实验数据并制作电流-电压曲线图。
通过实验发现，无论电源电压如何变化，所测得的电流值始终符合欧姆定律的关系：电流等于电压除以电阻。
这验证了欧姆定律在恒阻电路中的适用性。
2. 实验二：验证基尔霍夫定律在串联电路中的准确性。
构建一个简单的串联电路，通过测量电路中各个电阻上的电压值，并结合电源电压和电源电流，验证基尔霍夫定律在串联电路中的准确性。
记录实验数据并计算验证所得的电路中各个电阻的电流值。
实验结果显示，根据基尔霍夫定律计算得到的电流值与测量得到的电流值相符，验证了基尔霍夫定律在串联电路中的准确性。
3. 实验三：验证基尔霍夫定律在并联电路中的准确性。
构建一个并联电路，通过测量电路中各个电阻上的电流值，并结合电源电压和电源电流，验证基尔霍夫定律在并联电路中的准确性。
记录实验数据并计算验证所得的电路中各个电阻的电流值。
实验结果表明，基尔霍夫定律所计算得到的电流值与测量得到的电流值吻合，进一步验证了基尔霍夫定律在并联电路中的准确性。
4. 实验四：探究奥姆定律在复杂电路中的应用和分析方法。
电路分析基础实验报告实验名称：电路分析基础实验实验目的：通过对不同电路进行分析，加深对电路原理的理解，并掌握使用基本电路元件搭建电路的技能。
实验器材：电源、电阻、电容、电感、电工万用表、示波器、导线等。
实验原理：电路分析是指对电路中各个元件之间的关系进行定量分析的过程。
在这个实验中，我们将学习使用欧姆定律、基尔霍夫定律和串并联等电路定律进行电路分析。
实验步骤及实验结果：1.首先，我们搭建一个简单的串联电路。
将两个电阻依次连接，连接到电源上。
使用电工万用表测量电源的电压和电阻的电流，并记录测量结果。
根据欧姆定律计算电阻的阻值，并将结果与测量结果进行比较。
实验结果：测量得到电源电压为12V，电阻电流为0.5A。
根据欧姆定律，计算得到电阻的阻值为R=V/I=12V/0.5A=24Ω。
测量结果与计算结果相符。
2.接下来，我们搭建一个并联电路。
将两个电阻分别连接到电源的两个正极，将另外两个端点连接到电源的两个负极上。
使用电工万用表测量电源的电压和电阻的电流，并记录测量结果。
根据欧姆定律计算电阻的阻值，并将结果与测量结果进行比较。
实验结果：测量得到电源电压为12V，电阻电流为1A。
根据欧姆定律，计算得到电阻的阻值为R=V/I=12V/1A=12Ω。
测量结果与计算结果相符。
3.然后，我们搭建一个RC电路，将电阻和电容串联连接到电源上。
使用示波器观察电阻上的电压和电容上存储的电荷的变化情况，并记录结果。
实验结果：观察到电阻上的电压呈指数衰减的变化趋势，电容上的电荷在刚接通电源时迅速充电，然后逐渐达到稳定。
通过测量，我们可以得到RC时间常数，从而计算出电路的时间常数。
4.最后，我们搭建一个RL电路，将电阻和电感串联连接到电源上。
使用示波器观察电阻上的电压和电感上存储的磁场的变化情况，并记录结果。
实验结果：观察到电阻上的电压呈指数增长的变化趋势，电感上的磁场随着时间的增加而增强。
通过测量，我们可以得到RL时间常数，从而计算出电路的时间常数。

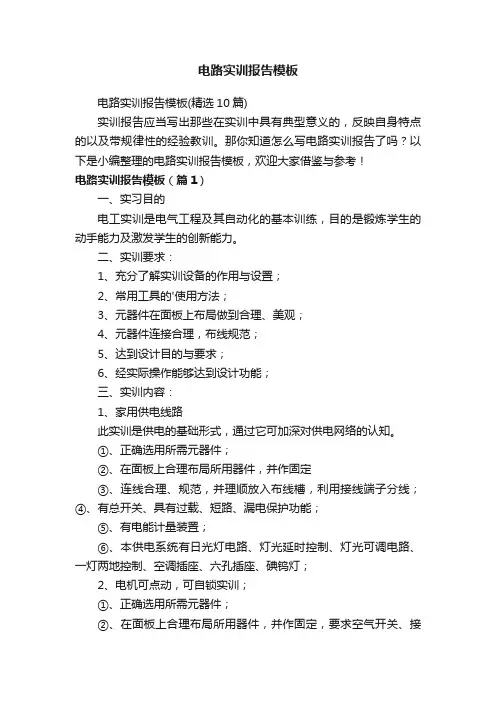

电路实训报告模板电路实训报告模板(精选10篇)实训报告应当写出那些在实训中具有典型意义的，反映自身特点的以及带规律性的经验教训。
那你知道怎么写电路实训报告了吗？以下是小编整理的电路实训报告模板，欢迎大家借鉴与参考！电路实训报告模板（篇1）一、实习目的电工实训是电气工程及其自动化的基本训练，目的是锻炼学生的动手能力及激发学生的创新能力。
二、实训要求：1、充分了解实训设备的作用与设置；2、常用工具的'使用方法；3、元器件在面板上布局做到合理、美观；4、元器件连接合理，布线规范；5、达到设计目的与要求；6、经实际操作能够达到设计功能；三、实训内容：1、家用供电线路此实训是供电的基础形式，通过它可加深对供电网络的认知。
①、正确选用所需元器件；②、在面板上合理布局所用器件，并作固定③、连线合理、规范，并理顺放入布线槽，利用接线端子分线；④、有总开关、具有过载、短路、漏电保护功能；⑤、有电能计量装置；⑥、本供电系统有日光灯电路、灯光延时控制、灯光可调电路、一灯两地控制、空调插座、六孔插座、碘钨灯；2、电机可点动，可自锁实训；①、正确选用所需元器件；②、在面板上合理布局所用器件，并作固定，要求空气开关、接触器利用导轨固定；③、连线合理、规范，利用接线端子分线，并理顺放入布线槽；④、接触器能够实现自鎖和点动；⑤、有过载保护（用热继电器保护）、短路保护；⑥、安装结束后，要实际操作确实达到实际功能；3、电机反正转实训；此实训的目的：模仿小车运料；工件行程控制；重物吊装；阀门开关等过程；其要求满足以下几点：①、正确选用所需元器件；②、在面板上合理布局所用器件，并作固定，要求空气开关、接触器利用导轨固定；③、连线合理、规范，并理顺放入布线槽；④、正反转接触器能够实现互锁；⑤、有过载保护（用热继电器保护）、短路保护；4、工作台自动往返循环控制线路；③、当工作台的档块停在行程开关st1和st2之间任何位置时，可以按下任一启动按钮sb1或sb2使之运行。

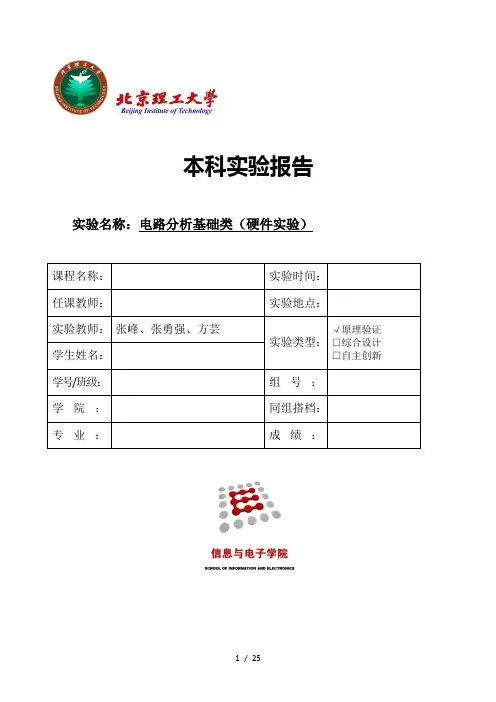

本科实验报告实验名称：电路分析基础类（硬件实验）实验1 基本元件伏安特性的测绘一、实验目的1. 掌握线性、非线性电阻及理想、实际电压源的概念。
2. 掌握测试电压、电流的基本方法。
3. 掌握电阻元件及理想、实际电压源的伏安特性测试方法，学习利用逐点测试法绘制伏安特性曲线。
4. 掌握直流稳压电源、直流电流表、直流电压表的使用方法。
二、实验设备1.电路分析综合实验箱2.直流稳压电源3.万用表4.变阻箱三、实验内容1. 测绘线性电阻的伏安特性曲线图1.1R=Ω。
1）测试电路如图1.1所示，图中U S为直流稳压电源，R为被测电阻，阻值200 2）调节直流稳压电源U S的输出电压，当伏特表的读数依次为表1.1中所列电压值时，读毫安表的读数，将相应的电流值记录在表格中。
表1.13）在图1.3上绘制线性电阻的伏安特性曲线，并将测算电阻阻值标记在图上。
2. 测绘非线性电阻的伏安特性曲线图1.21）测试电路如图1.2所示，图中D为二极管，型号为1N4007，R W为可调电位器。
2）缓慢调节R W，使伏特表的读数依次为表1.2中所列电压值时，读毫安表的读数，将相应的电流值记录在表格中。
表1.23）在图1.4上绘制非线性电阻的伏安特性曲线。
图 1.3 图 1.43. 测绘理想电压源的伏安特性曲线（a）（b）图1.51）首先，连接电路如图1.5（a）所示，不加负载电路，直接用伏特表测试直流稳压电源的输出电压，将其设置为10V。
2）然后，测试电路如图1.5（b）所示，其中R L为变阻箱，R为限流保护电阻。
3）调节变阻箱R L，使毫安表的读数依次为表1.3中所列电流值时，读伏特表的读数，将相应的电压值记录在表格中。
表1.34）在图1.7上绘制理想电压源的伏安特性曲线。
4. 测绘实际电压源的伏安特性曲线1）首先，连接电路如图1.6（a）所示，不加负载电路，直接用伏特表测试实际电压源的输出电压，将其设置为10V。
其中R S为实际电压源的内阻，阻值R S = 51Ω。

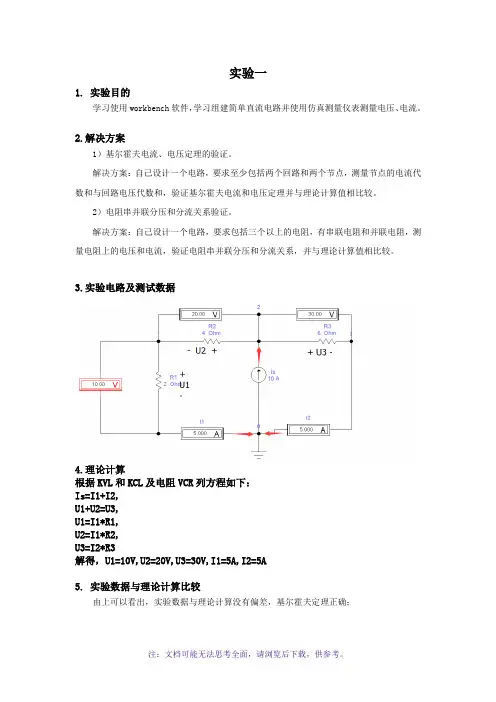

实验一1. 实验目的学习使用workbench软件，学习组建简单直流电路并使用仿真测量仪表测量电压、电流。
2.解决方案1）基尔霍夫电流、电压定理的验证。
解决方案：自己设计一个电路，要求至少包括两个回路和两个节点，测量节点的电流代数和与回路电压代数和，验证基尔霍夫电流和电压定理并与理论计算值相比较。
2）电阻串并联分压和分流关系验证。
解决方案：自己设计一个电路，要求包括三个以上的电阻，有串联电阻和并联电阻，测量电阻上的电压和电流，验证电阻串并联分压和分流关系，并与理论计算值相比较。
3.实验电路及测试数据4.理论计算根据KVL和KCL及电阻VCR列方程如下：Is=I1+I2,U1+U2=U3,U1=I1*R1,U2=I1*R2,U3=I2*R3解得，U1=10V,U2=20V,U3=30V,I1=5A,I2=5A5. 实验数据与理论计算比较由上可以看出，实验数据与理论计算没有偏差，基尔霍夫定理正确；R1与R2串联，两者电流相同，电压和为两者的总电压，即分压不分流；R1R2与R3并联，电压相同，电流符合分流规律。
6. 实验心得第一次用软件，好多东西都找不着，再看了指导书和同学们的讨论后，终于完成了本次实验。
在实验过程中，出现的一些操作上的一些小问题都给予解决了。
实验二1.实验目的通过实验加深对叠加定理的理解；学习使用受控源；进一步学习使用仿真测量仪表测量电压、电流等变量。
2.解决方案自己设计一个电路，要求包括至少两个以上的独立源（一个电压源和一个电流源）和一个受控源，分别测量每个独立源单独作用时的响应，并测量所有独立源一起作用时的响应，验证叠加定理。
并与理论计算值比较。
3. 实验电路及测试数据电压源单独作用：电流源单独作用：共同作用：4.理论计算电压源单独作用时：-10+3Ix1+2Ix1=0,得Ix1=2A;电流源单独作用时：,得Ix2=-0.6A;两者共同作用时:,得Ix=1.4A.5. 实验数据与理论计算比较由上得，与测得数据相符，Ix=Ix1+Ix2,叠加定理得证。
XXX 实验室学生实验报告课程名称电路分析基础实验学院XXX专业XXX班级XXX学号XXX姓名XXX辅导教师XXX实验时间：X 年X 月X 日预 习 实 验 报 告1、 实验名称电压源、电流源及其电源等效变换2、实验目的1．掌握建立电源模型的方法。
2．掌握电源外特性的测试方法。
3．加深对电压源和电流源特性的理解。
4．研究电源模型等效变换的条件。
3、实验内容1．电压源和电流源电压源具有端电压保持恒定不变，而输出电流的大小由负载决定的特性。
其外特性，即端电压U 与输出电流I 的关系U ＝ f (I ) 是一条平行于Ｉ轴的直线。
实验中使用的恒压源在规定的电流范围内，具有很小的内阻，可以将它视为一个电压源。
电流源具有输出电流保持恒定不变，而端电压的大小由负载决定的特性。
其外特性，即输出电流I 与端电压U 的关系I ＝ f (U ) 是一条平行于U 轴的直线。
实验中使用的恒流源在规定的电流范围内，具有极大的内阻，可以将它视为一个电流源。
2．实际电压源和实际电流源实际上任何电源内部都存在电阻，通常称为内阻。
因而，实际电压源可以用一个内阻R S 和电压源U S 串联表示，其端电压U 随输出电流I 增大而降低。
在实验中，可以用一个小阻值的电阻与恒压源相串联来模拟一个实际电压源。
实际电流源是用一个内阻R S 和电流源I S 并联表示，其输出电流I 随端电压U 增大而减小。
在实验中，可以用一个大阻值的电阻与恒流源相并联来模拟一个实际电流源。
3．实际电压源和实际电流源的等效互换一个实际的电源，就其外部特性而言，既可以看成是一个电压源，又可以看成是一个电流源。
若视为电压源，则可用一个电压源U s 与一个电阻R S 相串联表示；若视为电流源，则可用一个电流源I S 与一个电阻R S 相并联来表示。
若它们向同样大小的负载供出同样大小的电流和端电压，则称这两个电源是等效的，即具有相同的外特性。
实际电压源与实际电流源等效变换的条件为： （1）取实际电压源与实际电流源的内阻均为R S ；（2）已知实际电压源的参数为U s 和R S ，则实际电流源的参数为SS S R UI =和R S ，若已知实际电流源的参数为I s 和R S ，则实际电压源的参数为S S S R I U =和R S 。
