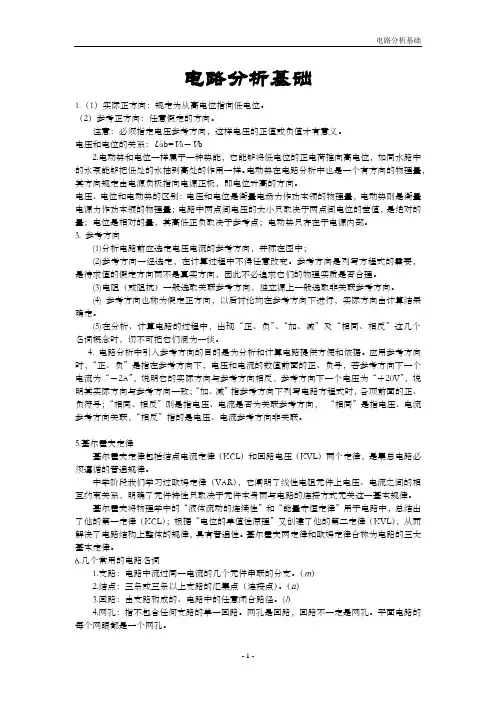

电路分析基础

电路分析基础1.（1）实际正方向：规定为从高电位指向低电位。

（2）参考正方向：任意假定的方向。

注意：必须指定电压参考方向，这样电压的正值或负值才有意义。

电压和电位的关系：U ab=V a－V b2.电动势和电位一样属于一种势能，它能够将低电位的正电荷推向高电位，如同水路中的水泵能够把低处的水抽到高处的作用一样。

电动势在电路分析中也是一个有方向的物理量，其方向规定由电源负极指向电源正极，即电位升高的方向。

电压、电位和电动势的区别：电压和电位是衡量电场力作功本领的物理量，电动势则是衡量电源力作功本领的物理量；电路中两点间电压的大小只取决于两点间电位的差值，是绝对的量；电位是相对的量，其高低正负取决于参考点；电动势只存在于电源内部。

3. 参考方向(1)分析电路前应选定电压电流的参考方向，并标在图中；(2)参考方向一经选定，在计算过程中不得任意改变。

参考方向是列写方程式的需要，是待求值的假定方向而不是真实方向，因此不必追求它们的物理实质是否合理。

(3)电阻（或阻抗）一般选取关联参考方向，独立源上一般选取非关联参考方向。

(4) 参考方向也称为假定正方向，以后讨论均在参考方向下进行，实际方向由计算结果确定。

(5)在分析、计算电路的过程中，出现“正、负”、“加、减”及“相同、相反”这几个名词概念时，切不可把它们混为一谈。

4. 电路分析中引入参考方向的目的是为分析和计算电路提供方便和依据。

应用参考方向时，“正、负”是指在参考方向下，电压和电流的数值前面的正、负号，若参考方向下一个电流为“－2A”，说明它的实际方向与参考方向相反，参考方向下一个电压为“＋20V”，说明其实际方向与参考方向一致；“加、减”指参考方向下列写电路方程式时，各项前面的正、负符号；“相同、相反”则是指电压、电流是否为关联参考方向，“相同”是指电压、电流参考方向关联，“相反”指的是电压、电流参考方向非关联。

5.基尔霍夫定律基尔霍夫定律包括结点电流定律（KCL）和回路电压（KVL）两个定律，是集总电路必须遵循的普遍规律。

《电路分析基础》知识归纳一、基本概念1.电路：若干电气设备或器件按照一定方式组合起来，构成电流的通路。

2.电路功能：一是实现电能的传输、分配和转换；二是实现信号的传递与处理。

3.集总参数电路近似实际电路需满足的条件：实际电路的几何尺寸l（长度）远小于电路正常工作频率所对应的电磁波的波长λ，即l 。

4.电流的方向：正电荷运动的方向。

5.关联参考方向：电流的参考方向与电压降的参考方向一致。

6.支路：由一个电路元件或多个电路元件串联构成电路的一个分支。

7.节点：电路中三条或三条以上支路连接点。

8.回路：电路中由若干支路构成的任一闭合路径。

9.网孔：对于平面电路而言，其内部不包含支路的回路。

10.拓扑约束：电路中所有连接在同一节点的各支路电流之间要受到基尔霍夫电流定律的约束，任一回路的各支路（元件）电压之间要受到基尔霍夫电压定律约束，这种约束关系与电路元件的特性无关，只取决于元件的互联方式。

U（直流电压源）或是一定的时间11.理想电压源：是一个二端元件，其端电压为一恒定值Su t，与流过它的电流（端电流）无关。

函数()S12.理想电流源是一个二端元件，其输出电流为一恒定值I（直流电流源）或是一定的时间Si t，与端电压无关。

函数()S13.激励：以电压或电流形式向电路输入的能量或信号称为激励信号，简称为激励。

14.响应：经过电路传输处理后的输出信号叫做响应信号，简称响应。

15.受控源：在电子电路中，电源的电压或电流不由其自身决定，而是受到同一电路中其它支路的电压或电流的控制。

16.受控源的四种类型：电压控制电压源、电压控制电流源、电流控制电压源、电流控制电流源。

17.电位：单位正电荷处在一定位置上所具有的电场能量之值。

在电力工程中，通常选大地为参考点，认为大地的电位为零。

电路中某点的电位就是该点对参考点的电压。

18.单口电路：对外只有两个端钮的电路，进出这两个端钮的电流为同一电流。

19.单口电路等效：如果一个单口电路N1和另一个单口电路N2端口的伏安关系完全相同，则这两个单口电路对端口以外的电路而言是等效的，可进行互换。

电路分析基础电路分析是电气工程中的重要基础知识，它涉及电路元件、电流、电压等方面的理论和计算。

通过电路分析，我们可以了解电路的性质和特点，为电路的设计与故障排除提供基础。

一、电路基本概念1. 电路：由电源、电路元件以及导线等组成的闭合路径，用于电流的传输与控制。

2. 电源：提供电流与电压的装置，如电池、发电机等。

3. 电路元件：用于改变电流与电压的元件，如电阻、电容、电感等。

二、基本电路定律1. 欧姆定律：描述电流、电压和电阻之间的关系，其数学表达式为V=IR，其中V为电压，I为电流，R为电阻。

2. 基尔霍夫定律：分为基尔霍夫电流定律和基尔霍夫电压定律。

前者表示在电路节点处，进入和离开该节点的电流之和为零；后者表示在闭合回路中，电压的代数和为零。

三、电路分析方法1. 等效电路法：将复杂电路化简为等效电路，通过替换与合并元件简化分析过程。

2. 串并联法：将电路中的元件按照串联和并联的方式组合，简化电路分析。

3. 特定电路分析法：对于特定类型的电路，可以采用特定的分析方法，例如交流电路中的复数法、矩阵法等。

四、常见电路元件1. 电阻：用于限制电流的元件，单位为欧姆，常用于控制电流大小。

2. 电容：用于储存电荷的元件，单位为法拉，常用于滤波与储能。

3. 电感：用于储存磁能的元件，单位为亨利，常用于电磁感应与频率选择性。

4. 二极管：一种具有单向导电性质的元件，常用于整流和开关。

5. 晶体管：一种电子器件，具有放大和开关功能，常用于电子电路中。

五、电路分析实例以下是一个简单的电路分析实例：假设有一个由电压源（V）和电阻（R1、R2、R3）串联而成的电路，如图所示。

\[示意图]我们可以根据欧姆定律和基尔霍夫定律来分析该电路。

首先，根据欧姆定律，我们可以得到以下公式：\[V = I \cdot R_1\]\[V = I \cdot R_2 + I \cdot R_3\]接下来，我们可以根据基尔霍夫定律，得到以下公式：\[I = \frac{V}{R_1}\]\[I \cdot R_2 + I \cdot R_3 = V\]将上述两个公式代入前面的欧姆定律公式中，可以得到：\[\frac{V}{R_1} \cdot R_2 + \frac{V}{R_1} \cdot R_3 = V\]整理得到：\[\frac{R_2 \cdot R_3}{R_1} = 1\]通过这样的分析，我们可以获得电路中各个元件之间的关系，为电路设计和故障排除提供参考。

电路分析基础知识点概要请同学们注意：复习时不需要做很多题，但是在做题时，一定要把相关的知识点联系起来进行整理复习，参看以下内容：1、书上的例题2、课件上的例题3、各章布置的作业题4、测试题第1、2、3章电阻电路分析1、功率P的计算、功率守恒：一个完整电路，电源提供的功率和电阻吸收的功率相等关联参考方向：ui=P-P=；非关联参考方向：ui<P吸收功率0P提供（产生）功率>注意：若计算出功率P=-20W，则可以说，吸收-20W功率，或提供20W功率2、网孔分析法的应用：理论依据---KVL和支路的VCR关系1）标出网孔电流的变量符号和参考方向，且参考方向一致；2）按标准形式列写方程：自电阻为正，互电阻为负；等式右边是顺着网孔方向电压（包括电压源、电流源、受控源提供的电压）升的代数和。

3）特殊情况：①有电流源支路：电流源处于网孔边界：设网孔电流=±电流源值电流源处于网孔之间：增设电流源的端电压u并增补方程②有受控源支路：受控源暂时当独立电源对待，要添加控制量的辅助方程3、节点分析法的应用：理论依据---KCL和支路的伏安关系1）选择参考节点，对其余的独立节点编号；2）按标准形式列写方程：自电导为正，互电导为负；等式右边是流入节点的电流（包括电流源、电压源、受控源提供的电流）的代数和。

3）特殊情况：①与电流源串联的电阻不参与电导的组成；②有电压源支路：位于独立节点与参考节点之间：设节点电压=±电压源值位于两个独立节点之间：增设流过电压源的电流i 并增补方程③有受控源支路：受控源暂时当独立电源对待，要添加控制量的辅助方程4、求取无源单口网络的输入电阻i R （注：含受控源，外施电源法，端口处电压与电流关联参考方向时，iu R i =） 5、叠加原理的应用当一个独立电源单独作用时，其它的独立电源应置零，即：独立电压源用短路代替，独立电流源用开路代替；但受控源要保留。

注意：每个独立源单独作用时，要画出相应的电路图；计算功率时用叠加后的电压或电流变量求取。

电路分析基础电路分析是电子工程中的一个重要基础知识点，它涉及到电流、电压、电阻等各种电路元件之间的相互关系以及在电路中的运行规律。

本文将介绍电路分析的基础知识、常见电路模型和分析方法。

一、基本概念在进行电路分析之前，我们需要了解一些基本概念。

1. 电流（I）：电流是电子在电路中的流动方向，它的单位是安培（A）。

2. 电压（V）：电压是电子在电路中的能量差异，它的单位是伏特（V）。

3. 电阻（R）：电阻是电路元件对电流的阻碍程度，它的单位是欧姆（Ω）。

4. 电路：电路由电子器件和电源组成，它是电子设备完成特定功能的基本元件。

二、常见电路模型在电路分析中，有几种常见的电路模型，它们可以帮助我们更好地理解和分析电路。

1. 简单串并联电路简单串并联电路由电阻元件连接而成，其中串联电路是电阻依序连接，而并联电路是电阻同时连接。

2. 直流电路直流电路是指电流方向恒定的电路，其中电流的大小和方向不随时间变化。

3. 交流电路交流电路是指电流方向随时间周期性变化的电路，其中交流电流的频率、幅度和相位等特性是需要考虑的因素。

三、分析方法在电路分析中，我们需要采用一些方法来计算电路中的电压、电流等参数。

1. 基尔霍夫定律基尔霍夫定律是电路分析的重要工具，它分为基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出，在电路的任何一个节点处，进入节点的电流等于离开节点的电流之和。

基尔霍夫电压定律指出，在电路中沿着任意一个回路，从一个节点到达回到该节点所经过的电压是零。

2. 电阻定律电阻定律是用来计算电阻上的电压和电流之间关系的方法，其中存在欧姆定律和功率定律。

欧姆定律指出，电阻上的电压与电阻上的电流成正比，即V = IR，其中V是电压，I是电流，R是电阻。

功率定律指出，电阻上的功率与电阻上的电流平方成正比，即P = I²R，其中P是功率，I是电流，R是电阻。

3. 网孔分析法网孔分析法是一种通过构建回路方程组来解决电路问题的方法，其中回路方程组可以通过基尔霍夫定律得到。

电路分析基础电路分析基础是电子工程学习的重要基础，是了解电子学知识的必要步骤。

本文将介绍电路的基本概念、基本定律、基本电路元件的特点和作用，及其它相关基础知识。

一、电路的基本概念电路是由电源、导体和连接这些导体的元件构成的系统。

电源可输出电流或电压，导体可传输电流，元件包括电阻、电容、电感等。

在电路中，电源为电路提供能量，元件限制、调节电流或电压，导体将电流传输至各处。

电路的表示方法有两种，一种是以原理图的形式表示电路；另一种是使用布线图来展示电路。

原理图使用符号图示电源和元件，使得我们更清楚地了解电路的结构。

布线图是实际连接的电路图，直观体现了电路的连接方式。

电路中最基本的参数有电流、电压、功率、电阻等。

电流指电荷运动的方向和流过导体横截面的带电粒子数，单位是安培(A)，用I表示。

电压指电源的电势差，单位是伏特(V)，用U 表示。

功率是电路中能量转换的速率，单位是瓦特(W)，用P 表示。

电阻指电路中阻碍电流流动的程度，单位是欧姆(Ω)，用R表示。

二、基本定律1.欧姆定律欧姆定律描述了电路中电流、电阻和电压之间的关系。

当电路中的电阻保持不变时，电流与电压成正比，当电压增大时电流也随之增大，公式为：I=U/R。

使用欧姆定律，我们可以计算出电阻、电流和电压中的任意一个参数值，只要另外两个参数中有两个即可。

2.基尔霍夫定律基尔霍夫定律是指分析电路时应使用的两个重要定律：基尔霍夫第一定律和基尔霍夫第二定律。

基尔霍夫第一定律又称作电流守恒定律，它描述的是电流的总和在电路中保持不变。

也就是说，在一个节点处，所有进入该节点的电流值之和等于所有离开该节点的电流值之和。

基尔霍夫第二定律则称作电压守恒定律，描述的是电压在电路中的分配情况。

它指出，一个封闭电路中，所有电压升降之和等于零。

即所有电流通过一个闭合回路的电路元素后，电源所提供的电势能与电路消耗掉的电势能之和为零。

三、基本电路元件1.电阻电阻是爱欧姆定律定义的基本元素，描述了电流流过时电荷受到的拦截。

《电路分析基础》课程介绍一、课程简介《电路分析基础》是电气工程、电子科学和计算机科学等专业的一门重要基础课程。

本课程旨在帮助学生掌握电路的基本理论和分析方法，为后续课程的学习和实际工程应用打下坚实的基础。

二、课程目标1. 掌握电路的基本概念和定律，如欧姆定律、基尔霍夫定律等。

2. 学会使用电路分析工具，如电阻、电容、电感等元件，以及电路图、等效电路等方法。

3. 掌握电路的基本分析方法，如支路电流法、节点电压法、叠加定理、戴维南定理等。

4. 培养实际工程应用能力，能够根据电路图进行电路分析和设计。

三、课程内容1. 电路的基本概念和定律：介绍电路的基本组成和功能，以及欧姆定律、基尔霍夫定律等基本概念。

2. 电阻、电容、电感等元件：讲解电阻、电容、电感等元件的特性和作用，以及它们在电路中的作用。

3. 电路图和等效电路：介绍电路图的绘制方法和等效电路的概念，以及如何根据等效电路进行电路分析和设计。

4. 支路电流法和节点电压法：讲解支路电流法和节点电压法的原理和应用，以及如何根据电路图选择合适的方法进行分析。

5. 叠加定理和戴维南定理：介绍叠加定理和戴维南定理的适用范围和应用方法，以及如何根据这些定理进行电路分析和设计。

6. 时域分析和频域分析：讲解时域分析和频域分析的基本概念和方法，以及如何根据实际情况选择合适的方法进行分析。

7. 实际工程应用案例：结合实际工程案例，讲解如何运用所学知识进行电路分析和设计，提高学生的实际工程应用能力。

四、教学方法和资源1. 课堂教学：采用多媒体教学和板书教学相结合的方式，通过图片、视频、案例等多种形式展示课程内容，提高学生的学习兴趣和效果。

2. 实验和实践教学：安排实验和实践教学环节，让学生动手操作电阻、电容、电感等元件，进行电路分析和设计，培养学生的实际工程应用能力。

3. 线上学习资源：提供丰富的线上学习资源，包括课件、视频、案例分析等，方便学生随时随地学习。

4. 互动交流：建立课程交流群组，鼓励学生之间互相交流学习心得和问题，教师及时解答学生的疑问，促进学生的学习效果。
