包装印刷墨层厚度与密度的关系2004-11-0409:51:45[摘要] 包装印刷墨层厚度合适与否，很大程度上次定着印品的色彩质量。
对墨层厚度、油墨农度及密度之间的关系进行了实验研究，建立了墨层厚度与墨量之间的关系，以及油墨的密度与浓度的关系。
关键词：墨层厚度；密度；呈色包装印刷行业使用的专用测色仪器是密度计，密度测量在印刷行业的印品质量控制方面具有重要的地位，而印品墨层厚度对色彩再现有着很大的影响。
因此对墨层厚度、油墨浓度及密度之间的关系进行了实验研究，不仅有利于对印品呈色规律的认识及印品质量的控制，而且也为专色油墨配色理论的完善以及配色规范奠定良好的基础。
1 密度测量1．1 密度测量在包装印刷中的作用“密度”在物理学中的概念是表征物体表面对光的吸收性质，如果照射光通量为φ0，反射光通量为φ，则密度的定义为：式中：D为密度或称吸光度；R=φ0／φ称为反射率。
由于物体吸收了部分可见光的能量，致使光强变弱。
光的吸收作用是受朗伯(Lamber)定律和比尔(Beer)定律所支配的，朗伯—比尔定律指出，在一定的波长下，光的吸收量与吸光材料的浓度成正比，与吸光材料的厚度有关，数学表达式为：式中：αλ为吸光指数或称为消光指数，它与吸收物体的分子结构有关，而且与照射光的波长有关；l为吸光材料的厚度；c为吸光材料中所含色料的浓度。
根据朗伯-比尔定律，在印刷中，利用反射密度能够很容易地判断印品墨层厚度l或浓度c的大小，故反射密度D可以用来控制印刷过程中墨量的变化。
在实际印刷上，油墨的密度不仅与油墨本身的性质有着复杂的关系，而且密度D也并不因为油墨墨层厚度变大而无限的增加。
多数的纸张油墨厚度在10μm左右便达到饱和状态，密度值不再增加。
设饱和状态时的密度值为D∞，则有经验公式：式中：m是与印刷用纸张平滑度有关的常数。
上式讨论表明，密度是描述物质吸光特性的一个客观物理量，也可用光谱密度来描述物质的光谱吸收性质，这就是通常所说的选择性吸收。
收稿日期:2008203213作者简介:周明香(1970-),男,江苏靖江人,外贸无锡印刷有限公司质量总监、工程师,主要研究方向为包装印刷、生产管理。

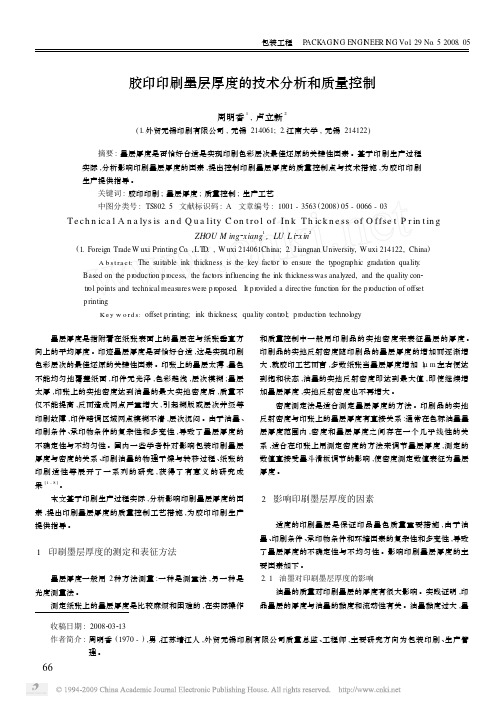

胶印印刷墨层厚度的技术分析和质量控制周明香1,卢立新2(1.外贸无锡印刷有限公司,无锡214061;2.江南大学,无锡214122)摘要:墨层厚度是否恰好合适是实现印刷色彩层次最佳还原的关键性因素。
基于印刷生产过程实际,分析影响印刷墨层厚度的因素,提出控制印刷墨层厚度的质量控制点与技术措施,为胶印印刷生产提供指导。
关键词:胶印印刷;墨层厚度;质量控制;生产工艺中图分类号:TS802.5 文献标识码:A 文章编号:1001-3563(2008)05-0066-03Te ch n ica l A n a lys is a n d Q u a lity C on t ro l of In k T h ick n e ss of O ffse t P r in t in gZHOU M ing 2xiang 1,LU L i 2xin2(1.Foreign Trade W uxi Printing Co .,LT D.,W uxi 214061China;2.J iangnan University,W uxi 214122,China )A b s t ra c t:The suitable ink thickness is the key fact or t o ensure the typographic gradati on quality .Based on the p r oducti on p r ocess,the fact ors influencing the ink thicknesswas analyzed,and the quality con 2tr ol points and technical measures were p r oposed .It p r ovided a directive functi on f or the p r oducti on of offset p rinting .K e y w o rd s:offset p rinting;ink thickness;quality contr ol;p r oducti on technol ogy 墨层厚度是指附着在纸张表面上的墨层在与纸张垂直方向上的平均厚度。
油墨适性一、平版油墨的组成及制造过程1．平版油墨的组成▪颜料（颜料粉、色浆）▪连接料（凡立水Varnish）▪植物油（亚麻油、桐油、大豆油）▪高沸点矿物油▪助剂（干燥剂，耐磨剂等）2．平版油墨的制造过程二、印刷品密度、墨层厚度、油墨浓度的关系1．墨层厚度▪不同的油墨类型、印刷方式、承印材料，其墨层厚度均不相同。
▪单张纸油墨印刷的墨层厚度为1μm左右。
▪紫外固化油墨和热固轮转油墨印刷的墨层厚度在0.7~1.3μm左右。
2．印刷品的密度▪印刷品的密度是一种反射光学密度，是物体吸收光线的特性量度，用反射率倒数的对数表示，无单位。
▪密度的测量通常用密度仪来实现。
3．油墨的浓度▪油墨的浓度是油墨本身具有的特性。
▪油墨浓度的高低主要取决于颜料的含量。
与油墨的转印性，纸张的吸墨性等因素也有关。
▪油墨浓度的高低是衡量油墨品质的一项重要指标。
4．印刷品密度、墨层厚度、油墨浓度的关系▪当油墨的浓度保持不变时，密度值随墨层厚度变大而增加。
纸张油墨在一定厚度会达到饱和，此时密度值不再增加。
▪当墨层厚度为一定值时，密度值随油墨浓度增加而增加，但不完全是线性关系。
5．密度测量▪密度测量方式是印刷工业中最常用的客观评价质量的形式。
▪印刷操作人员通常采用测量密度的方法来检测印张油墨厚度及浓度大小，计算网点面积率、网点增益、相对反差值、叠印效率等。
三、影响油墨乳化、干燥、耐磨的因素1．影响油墨乳化的因素▪纸张的性质▪油墨的性质▪冲淡剂和干燥剂▪版面用水量▪机器速度▪室温1．1．纸张的性质能引起油墨乳化▪纸张（如铜版纸、胶版纸）中含有表面活性剂，在印刷过程中会被润版液润湿而被橡皮布粘取，传递到印版和水斗内。
降低润版液的表面张力系数，同时降低油墨和水两相的界面张力，促使油墨乳化。
1．2．油墨的性质能引起油墨乳化▪油墨的酸值油墨的酸值越高，极性越强，乳化越严重。
▪油墨的粘度油墨粘度过小，则内聚力减弱，降低抗水能力，促使乳化加速。
▪颜料的性质亲水性的颜料粉更易引起油墨乳化。
包装印刷墨层厚与密的关系(三)3 同一厚度不同浓度的油墨密度变化当油墨墨层厚度为一定值时，根据朗伯-比尔定律，密度与油墨浓度具有比例性与相加性。
因此，本试验选用C、M、Y三原色墨分别与冲淡剂与不同比例(％表示油墨与冲淡剂的比)混合，印出墨层厚度d=1μm的色样，测出各色样条的密度值，找出其中的规律。
3组试验数据绘制曲线见图4。
从图4中可以看出，在墨层厚度为一定值时，随着油墨浓度的增加，各密度值DR、DG、DB、DL也随之增加，其主密度值增加地最快。
但是由于油墨的偏色现象的存在，各次密度也在增加，但增加的幅度不大。
各种油墨的次密度增加的幅度，则由于各自的纯度的原因而不同。
至于亮度，则由手浓度的增加油墨对各波段的光，经选择吸收后反射出来的光通量减小的缘故，DL值自然要增大。
其中，从图4a中可以看出，随着油墨浓度的增加，各数值依次增大，DR的变化最大，表明对红光的吸收最多。
理论上，青墨吸收红光，反射绿光和蓝光，因此DG、DB的变化应该一致，但是实际上DG的变化要比DB 大，这表明青墨对绿光产生了不应有的吸收；而DB的值最小，则表示青墨较多的反射了蓝光，所以青墨的颜色偏蓝。
从图4b中可以看出，由于品红墨吸收绿光，因此，随着油墨浓度的增加，DG的变化最大，数值依次增大，表示它对绿光的吸收越多。
理论上，DR、DB的变化应该一致，但是实际上DB变化要比DR大，这表明品红墨对蓝光产生了不应有的吸收；DR的值最小，所以品红墨的颜色偏红。
从图4c中可以看出，由于黄墨吸收蓝光，因此，随着油墨浓度的增加，DB的变化最大，数值依次增大，表示它对蓝光的吸收性很好。
理论上，DR、DG的变化应该一致，但是实际上DG的变化稍微比DR的大，这表明与绿光相比，黄墨更多的反射出红光，并且测出DR的值最小，也表明黄墨的颜色稍微偏红。
另外，从图4c中可以看出DB的值明显比DR、DG的值大，DR、DG的值变化不大，密度曲线趋近水平；这表明了黄墨对蓝光的吸收性良好，对红和蓝光的不良吸收少，因此黄墨的偏色小。

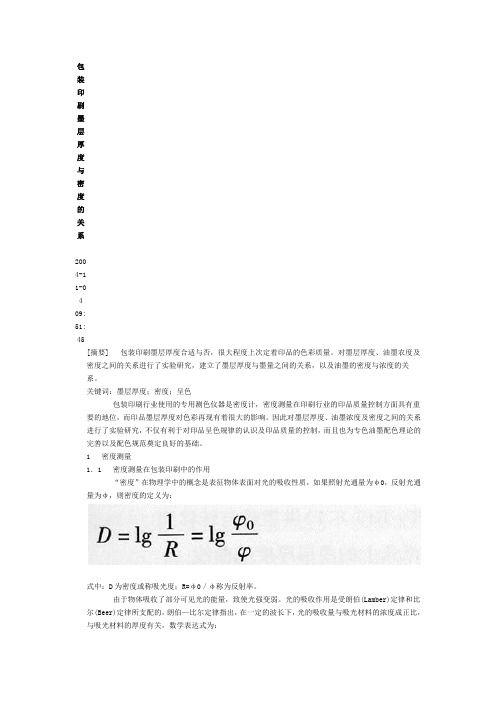

包
装
印
刷
墨
层
厚
度
与
密
度
的
关
系
200
4-1
1-0
4
09:
51:
45
[摘要] 包装印刷墨层厚度合适与否，很大程度上次定着印品的色彩质量。
对墨层厚度、油墨农度及密度之间的关系进行了实验研究，建立了墨层厚度与墨量之间的关系，以及油墨的密度与浓度的关系。
关键词：墨层厚度；密度；呈色
包装印刷行业使用的专用测色仪器是密度计，密度测量在印刷行业的印品质量控制方面具有重要的地位，而印品墨层厚度对色彩再现有着很大的影响。
因此对墨层厚度、油墨浓度及密度之间的关系进行了实验研究，不仅有利于对印品呈色规律的认识及印品质量的控制，而且也为专色油墨配色理论的完善以及配色规范奠定良好的基础。
1 密度测量
1．1 密度测量在包装印刷中的作用
“密度”在物理学中的概念是表征物体表面对光的吸收性质，如果照射光通量为φ0，反射光通量为φ，则密度的定义为：
式中：D为密度或称吸光度；R=φ0／φ称为反射率。
由于物体吸收了部分可见光的能量，致使光强变弱。
光的吸收作用是受朗伯(Lamber)定律和比尔(Beer)定律所支配的，朗伯—比尔定律指出，在一定的波长下，光的吸收量与吸光材料的浓度成正比，与吸光材料的厚度有关，数学表达式为：
式中：αλ为吸光指数或称为消光指数，它与吸收物体的分子结构有关，而且与照射光的波长有关；l为吸光材料的厚度；c为吸光材料中所含色料的浓度。
根据朗伯-比尔定律，在印刷中，利用反射密度能够很容易地判断印品墨层厚度l或浓度c的大小，故反射密度D可以用来控制印刷过程中墨量的变化。
在实际印刷上，油墨的密度不仅与油墨本身的性质有着复杂的关系，而且密度D也并不因为油墨墨层厚度变大而无限的增加。
多数的纸张油墨厚度在10μm左右便达到饱和状态，密度值不再增加。
设饱和状态时的密度值为D∞，则有经验公式：
式中：m是与印刷用纸张平滑度有关的常数。
上式讨论表明，密度是描述物质吸光特性的一个客观物理量，也可用光谱密度来描述物质的光谱吸收性质，这就是通常所说的选择性吸收。
这里所说的密度测量过程完全是一种物理过程，与人的眼睛和主观感觉无关；或者说与人的生理和心理因素无关。
基于密度这一物理性质，在现代印刷中密度为检测值来控制油墨强度(墨层厚度或浓度)，计算网点面积率、网点增益、相对反差值、叠印效率等；在油墨颜色质量检测中，可用密度来确定原色墨的灰度与色相误差等。
总之密度与密度的测量方法，对印刷技术的发展，起了很大的推进作用，是一种比较成熟的技术。
美国的P．托比阿斯在一次印刷协会年会上说：“美国印刷工业界公认在过去的10年，最有用处的计量仪就是密度计。
”
1．2 彩色密度测量
在印刷行业使用的专用测色仪器是密度计，它是采用红(R)绿(G)蓝(B)三滤色片和一个测量明暗度用的视觉色片(L)，因此，对任一印品，用彩色密度计上的4个滤色片可以分别测得4个密度值，记为DR、DG、DB、DL。
密度测量的实质仍然是取决于物体表面的分光反射率。
上述四个密度值测量的是各光谱区间的反射与吸收的总和，它们作为客观定量表示颜色的特征参数是有效的数据。
由于油墨的光谱选择吸收性能在决定油墨色彩时起主要作用。
因此，用密度值来判断油墨的特性和印品的质量是印刷行业中一种较为精确的方法。
2 墨层厚度与供墨量的关系
2．1 实验方案设计
在IGT-C1印刷适性仪上打色样时，设印刷前用精量注墨器(最小刻度为0．1ml)供给匀墨单元的油墨量为x(ml)，印刷后转移到纸张上墨膜的厚度为d，单位是微米(μm)。
为了得到供墨量与厚度之间的关系，通常可用2种实验方案。
方案1：印刷前先用精量注墨器、电子天平测出油墨的密度，分别称量印刷前后样条的重量，其差值Δm精确到0．1mg，再测出样条上印区面积S，精确至1mm2。
代入下面的公式(4)得到墨膜的厚度d(μm)。
方案2：先测出油墨密度，再分别称量印刷前后印刷盘的质量，其差值AM精确到0．1mg，测印区面积S。
代入公式(5)求出厚度。
在这里，认定印刷盘上减少的墨量和转移到样条上的墨量相等。
用天狮牌胶印亮光快干大红墨(R)和透明中黄墨(Y)以质量比1：1的比例混合，在150g铜版纸上，分别按以上2种方案进行对比实验，其实验数据绘制曲线如图1所示。
由图1中曲线可以看出，用方案1和方案2作出的实验结果相差无几，作出的曲线几乎重合。
因此，方案1和方案2都可作为测量油墨厚度的合理的实验方案。
但是，方案1是称量样条印刷前后的重量，由于纸张庄身的重量明显地受到测量环境的温、湿度影响，想得到精确的结果，必须在恒温、恒湿的室内进行测量。
因此，以下的实验均采用方案2的方法进行实验。
2．2 墨层厚度与供墨量的关系
分别用大红墨R(TGS-148)和黄墨Y(TGS-239)以及大红墨R(TGS-148)与绿墨C(TGS-318)以1：1的质量比混合后在150g铜版纸上做供墨量从0．1~1．1ml依次增加的实验。
根据数据分别绘制了供墨量与转移到纸张上的墨层厚度的曲线，如图2及图3所示。
墨膜的厚度d与油墨供给量x的关系曲线叫油墨转移曲线。
理想的油墨转移量曲线表示无论供墨量是多少，都有相同比例的墨量转移到承印物的表面上；而实际转移到样条上的墨膜厚度随供给的墨量并不是严格按线性变化，而是稍有偏差。
从图中可以看出，转移到样条表面上的墨膜厚度d，随供给印刷盘的油墨量x而变化。
当印刷盘上的油墨和凸凹不平的纸面相接触时，如果印刷盘上的墨量过少，则不足以将接触到的纸面均匀的覆
盖，故油墨转移量小；随着印刷盘上墨量的增加，故油墨转移量亦逐渐增加。
实验结果表明R+G(1：1)与R+Y(1：1)2种不同的油墨，在印刷过程中供墨量与墨层厚度成正比例关系。
3 同一厚度不同浓度的油墨密度变化
当油墨墨层厚度为一定值时，根据朗伯-比尔定律，密度与油墨浓度具有比例性与相加性。
因此，本试验选用C、M、Y三原色墨分别与冲淡剂与不同比例(％表示油墨与冲淡剂的比)混合，印出墨层厚度d=1μm的色样，测出各色样条的密度值，找出其中的规律。
3组试验数据绘制曲线见图4。
从图4中可以看出，在墨层厚度为一定值时，随着油墨浓度的增加，各密度值DR、DG、DB、DL 也随之增加，其主密度值增加地最快。
但是由于油墨的偏色现象的存在，各次密度也在增加，但增加的幅度不大。
各种油墨的次密度增加的幅度，则由于各自的纯度的原因而不同。
至于亮度，则由手浓度的增加油墨对各波段的光，经选择吸收后反射出来的光通量减小的缘故，DL值自然要增大。
其中，从图4a中可以看出，随着油墨浓度的增加，各数值依次增大，DR的变化最大，表明对红光的吸收最多。
理论上，青墨吸收红光，反射绿光和蓝光，因此DG、DB的变化应该一致，但是实际上DG的变化要比DB大，这表明青墨对绿光产生了不应有的吸收；而DB的值最小，则表示青墨较多的
反射了蓝光，所以青墨的颜色偏蓝。
从图4b中可以看出，由于品红墨吸收绿光，因此，随着油墨浓度的增加，DG的变化最大，数值依次增大，表示它对绿光的吸收越多。
理论上，DR、DB的变化应该一致，但是实际上DB变化要比DR 大，这表明品红墨对蓝光产生了不应有的吸收；DR的值最小，所以品红墨的颜色偏红。
从图4c中可以看出，由于黄墨吸收蓝光，因此，随着油墨浓度的增加，DB的变化最大，数值依次增大，表示它对蓝光的吸收性很好。
理论上，DR、DG的变化应该一致，但是实际上DG的变化稍微比DR的大，这表明与绿光相比，黄墨更多的反射出红光，并且测出DR的值最小，也表明黄墨的颜色稍微偏红。
另外，从图4c中可以看出DB的值明显比DR、DG的值大，DR、DG的值变化不大，密度曲线趋近水平；这表明了黄墨对蓝光的吸收性良好，对红和蓝光的不良吸收少，因此黄墨的偏色小。
另外，根据表中100％的各密度值DR、DG、DB，可以计算出各油墨的色相误差及灰度。
其中青墨的色相误差为24．3％，灰度为16．4％；品红墨的色相误差为42．7％，灰度为19．5％；黄墨的色相误差为5．4％，灰度为12．3％。
并且可以在GATF色轮图中确定出C、M、Y三原色墨的位置。
图5中“C”、“M”、“Y”，即为本次实验所用油墨在GATF色轮图中的位置。
这对色彩质量的控制提供了重要的参数。
4 结语
油墨的光谱选择吸收性能在决定油墨色彩时起主要作用。
因此用密度来判断油墨的特性是一种较为精确的方法。
本文对墨层厚度、油墨浓度及密度之间的关系进行了实验研究，在印刷实验过程中供墨量与墨层厚度成比例关系。
朗伯-比尔定律是在理想条件下推出的，它只考虑了油墨颜料的吸收性，而没有考虑在实际印刷中的许多复杂因素，没有考虑承印物如纸张、塑料等对油墨转移与呈色所造成的影响，因而产生了理论计算与实际情况的差异。
在墨层厚度为一定值时，随着油墨浓度的增加，各密度值DR、DG、DB、DL也随之增加，其主密度值增加地最快，但并不完全是线性关系。
尽管实际情况千差万别，影响因素种类繁多，然而“吸收性”仍然是油墨呈色的根本原因。
