ABB—ACS800系列变频器实际应用中的问题作者：周岩来源：《电子技术与软件工程》2018年第01期ABB-ACS800系列变频器是新一代全数字高端交流变频器，其理论原理和控制方法太过深奥难懂，本文通过具体、简单的例子介绍了ABB-ACS800系列变频器的三个主要特点，为系列变频器提供了一个全面而直观的介绍。
【关键词】系列变频器 DTC 应用研究1 DTC1.1 交流变频电机交流变频电机是三相交流异步电机，其电机输出转矩公式：其中 T为转矩，S为转差率，R2为转子每相绕组电阻，U1为定子每相绕组感应电动势，f1为定子电流频率，X2为转子每相绕组最大感抗值，（SX）2对转矩值的影响力小其中，n1同步转速，n2电机转速，P极对数，Qm旋转磁场通过单相绕组的最大磁通，N1单相绕组匝数，将（2）和（3）带入（1）得：1.2 实例以一个实例来了解DTC的过程。
钻具悬持.司钻操作绞车电机加速至2000rpm.匀速运行，再急减速至0。
1.2.1 AB段，电机悬持悬持指在给定转速为0时，输入电流.输出转矩T=M悬=mgr。
钻具静止。
T随着mg增大而增加：根据公式（2）、（4），n2=0，增大n1也即增大频率f1，就可增加T。
该实例悬持时T为1050N. M，频率为f11，n1>n2。
1.2.2 BC段司钻将速度手柄推至正向最大位，给PLC一个速度给定信号，PLC通讯至变频器，给定转速为2000rpm。
变频器根据公式、当前负载、加速时间等计算出给定转矩为1750N.M，并根据公式（4），控制IGBT状态，迅速输出频率为f12的电流实现。
明显，a>0，n2暂未变，该给定转矩>M悬，f12>f11，n1>n2。
1.2.3 CD段显然T>M电机匀加速正转，期间，变频器保持给定转矩不变：根据公式（4），T不变，n1-n2不变，则n1也即频率f13随着n2的增加而增加，明显f13>f12且不断增加，n1>n2。
浅谈变频器在输煤系统中的应用发布时间：2023-04-13T05:30:07.841Z 来源：《中国电业与能源》2023年1期作者：高延青[导读] 电厂燃煤环境条件较为恶劣，在输煤系统中受皮带推进速度等多因素影响，高延青华电江苏能源有限公司江苏镇江 212413摘要：电厂燃煤环境条件较为恶劣，在输煤系统中受皮带推进速度等多因素影响，对输煤系统的稳定运行有较大影响。
燃煤电厂多采用带式输送机，若带式输送机采用传统的工频控制方式时，不能依据运行负载对带式输送机运行进行调解，导致带式输送机能耗以及磨损等较大，增加了输送成本。
将变频器应用到带式输送机上，不仅可实现带式输送机软启动，而且可依据运输负载对运行速度进行调整，对提高带式输送机工作效率具有较为明显的促进作用。
为提高带式输送机运输系统整体工作效率，降低运行能耗，文中以某燃煤电厂带式输送机运输系统为背景，针对原煤运输路线长、设备工作效率不高等问题，将变频器应用到带式输送机控制中，并分析其应用效果。
关键词：变频器；输煤系统；应用效果1火电厂输煤系统的相关研究火力发电厂在实际服务期间，需要做好原煤的运输工作，只有保证原煤的源源不断运输，才能使得火力发电厂持续供热，才能满足发电的相应需求。
而在实际的火力发电厂运行期间，输煤系统，容易出现相应问题，最常见的就是火灾问题，如果原煤出现燃烧问题，就会给火力发电厂正常服务带来影响，不利于火力发电厂的稳定服务。
变频器对推动火电厂输电安全化生产、助力电厂绿色化发展、加快形成传统发电工业“十四五”高质量发展新格局起到至关重要的作用。
变频器空间相对密闭，运行过程中内部功率器件自身会产生大量热量，导致升温效应显著，可靠性降低，易产生热退化和热失效现象。
因此，必须对变频器进行有效的散热设计和准确的散热性能分析。
另外，变频器内部功率器件种类繁多，包括真空交流接触器、母排与电缆、直流滤波电容、各类电阻器、IGBT模块及输出电抗器等。

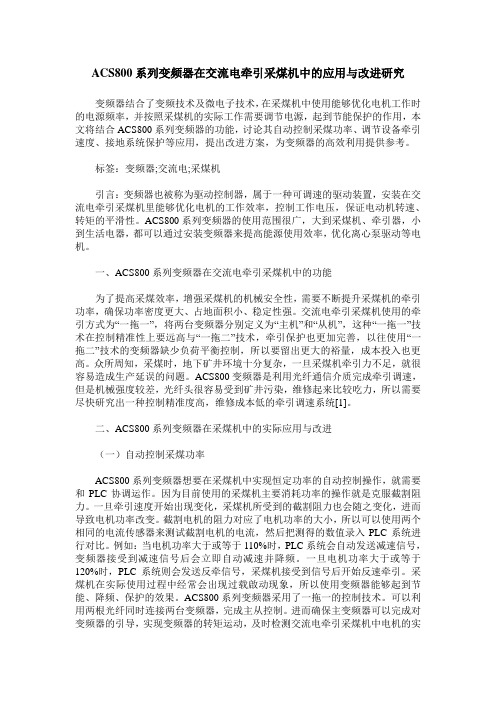

ACS800系列变频器在交流电牵引采煤机中的应用与改进研究变频器结合了变频技术及微电子技术，在采煤机中使用能够优化电机工作时的电源频率，并按照采煤机的实际工作需要调节电源，起到节能保护的作用，本文将结合ACS800系列变频器的功能，讨论其自动控制采煤功率、调节设备牵引速度、接地系统保护等应用，提出改进方案，为变频器的高效利用提供参考。
标签：变频器;交流电;采煤机引言：变频器也被称为驱动控制器，属于一种可调速的驱动装置，安装在交流电牵引采煤机里能够优化电机的工作效率，控制工作电压，保证电动机转速、转矩的平滑性。
ACS800系列变频器的使用范围很广，大到采煤机、牵引器，小到生活电器，都可以通过安装变频器来提高能源使用效率，优化离心泵驱动等电机。
一、ACS800系列变频器在交流电牵引采煤机中的功能为了提高采煤效率，增强采煤机的机械安全性，需要不断提升采煤机的牵引功率，确保功率密度更大、占地面积小、稳定性强。
交流电牵引采煤机使用的牵引方式为“一拖一”，将两台变频器分别定义为“主机”和“从机”，这种“一拖一”技术在控制精准性上要远高与“一拖二”技术，牵引保护也更加完善，以往使用“一拖二”技术的变频器缺少负荷平衡控制，所以要留出更大的裕量，成本投入也更高。
众所周知，采煤时，地下矿井环境十分复杂，一旦采煤机牵引力不足，就很容易造成生产延误的问题。
ACS800变频器是利用光纤通信介质完成牵引调速，但是机械强度较差，光纤头很容易受到矿井污染，维修起来比较吃力，所以需要尽快研究出一种控制精准度高，维修成本低的牵引调速系统[1]。
二、ACS800系列变频器在采煤机中的实际应用与改进（一）自动控制采煤功率ACS800系列变频器想要在采煤机中实现恒定功率的自动控制操作，就需要和PLC协调运作。
因为目前使用的采煤机主要消耗功率的操作就是克服截割阻力。
一旦牵引速度开始出现变化，采煤机所受到的截割阻力也会随之变化，进而导致电机功率改变。

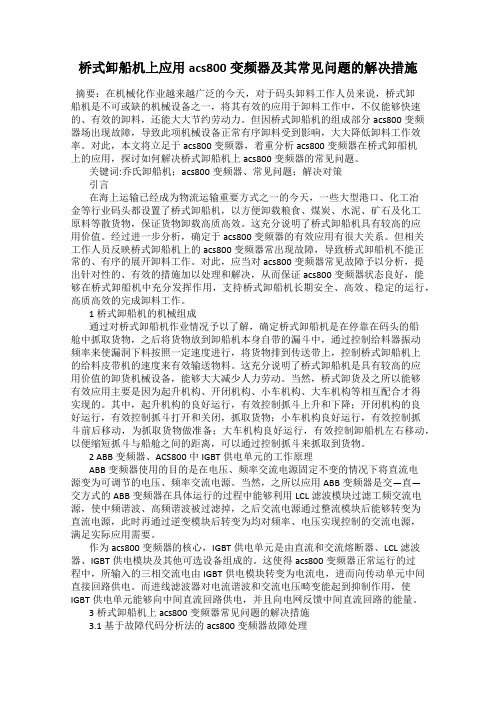

桥式卸船机上应用acs800变频器及其常见问题的解决措施摘要：在机械化作业越来越广泛的今天，对于码头卸料工作人员来说，桥式卸船机是不可或缺的机械设备之一，将其有效的应用于卸料工作中，不仅能够快速的、有效的卸料，还能大大节约劳动力。
但因桥式卸船机的组成部分acs800变频器场出现故障，导致此项机械设备正常有序卸料受到影响，大大降低卸料工作效率。
对此，本文将立足于acs800变频器，着重分析acs800变频器在桥式卸船机上的应用，探讨如何解决桥式卸船机上acs800变频器的常见问题。
关键词:乔氏卸船机；acs800变频器、常见问题；解决对策引言在海上运输已经成为物流运输重要方式之一的今天，一些大型港口、化工冶金等行业码头都设置了桥式卸船机，以方便卸载粮食、煤炭、水泥、矿石及化工原料等散货物，保证货物卸载高质高效。
这充分说明了桥式卸船机具有较高的应用价值。
经过进一步分析，确定于acs800变频器的有效应用有很大关系。
但相关工作人员反映桥式卸船机上的acs800变频器常出现故障，导致桥式卸船机不能正常的、有序的展开卸料工作。
对此，应当对acs800变频器常见故障予以分析，提出针对性的、有效的措施加以处理和解决，从而保证acs800变频器状态良好，能够在桥式卸船机中充分发挥作用，支持桥式卸船机长期安全、高效、稳定的运行，高质高效的完成卸料工作。
1桥式卸船机的机械组成通过对桥式卸船机作业情况予以了解，确定桥式卸船机是在停靠在码头的船舱中抓取货物，之后将货物放到卸船机本身自带的漏斗中，通过控制给料器振动频率来使漏洞下料按照一定速度进行，将货物排到传送带上，控制桥式卸船机上的给料皮带机的速度来有效输送物料。
这充分说明了桥式卸船机是具有较高的应用价值的卸货机械设备，能够大大减少人力劳动。
当然，桥式卸货及之所以能够有效应用主要是因为起升机构、开闭机构、小车机构、大车机构等相互配合才得实现的。
其中，起升机构的良好运行，有效控制抓斗上升和下降；开闭机构的良好运行，有效控制抓斗打开和关闭，抓取货物；小车机构良好运行，有效控制抓斗前后移动，为抓取货物做准备；大车机构良好运行，有效控制卸船机左右移动，以便缩短抓斗与船舱之间的距离，可以通过控制抓斗来抓取到货物。

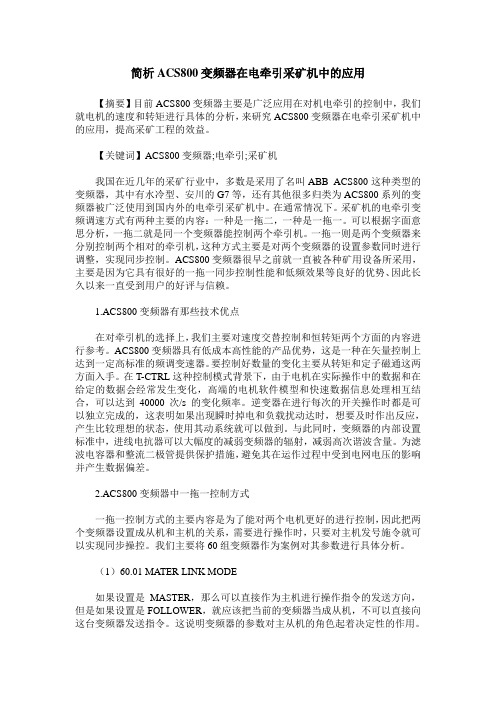

简析ACS800变频器在电牵引采矿机中的应用【摘要】目前ACS800变频器主要是广泛应用在对机电牵引的控制中，我们就电机的速度和转矩进行具体的分析，来研究ACS800变频器在电牵引采矿机中的应用，提高采矿工程的效益。
【关键词】ACS800变频器;电牵引;采矿机我国在近几年的采矿行业中，多数是采用了名叫ABB ACS800这种类型的变频器，其中有水冷型、安川的G7等，还有其他很多归类为ACS800系列的变频器被广泛使用到国内外的电牵引采矿机中。
在通常情况下。
采矿机的电牵引变频调速方式有两种主要的内容：一种是一拖二，一种是一拖一。
可以根据字面意思分析，一拖二就是同一个变频器能控制两个牵引机。
一拖一则是两个变频器来分别控制两个相对的牵引机，这种方式主要是对两个变频器的设置参数同时进行调整，实现同步控制。
ACS800变频器很早之前就一直被各种矿用设备所采用，主要是因为它具有很好的一拖一同步控制性能和低频效果等良好的优势、因此长久以来一直受到用户的好评与信赖。
1.ACS800变频器有那些技术优点在对牵引机的选择上，我们主要对速度交替控制和恒转矩两个方面的内容进行参考。
ACS800变频器具有低成本高性能的产品优势，这是一种在矢量控制上达到一定高标准的频调变速器。
要控制好数量的变化主要从转矩和定子磁通这两方面入手。
在T-CTRL这种控制模式背景下，由于电机在实际操作中的数据和在给定的数据会经常发生变化，高端的电机软件模型和快速数据信息处理相互结合，可以达到40000次/s 的变化频率。
逆变器在进行每次的开关操作时都是可以独立完成的，这表明如果出现瞬时掉电和负载扰动达时，想要及时作出反应，产生比较理想的状态，使用其动系统就可以做到。
与此同时，变频器的内部设置标准中，进线电抗器可以大幅度的减弱变频器的辐射，减弱高次谐波含量。
为滤波电容器和整流二极管提供保护措施，避免其在运作过程中受到电网电压的影响并产生数据偏差。
变频器在输送机中的应用在现代工业生产中，常常需要利用输送机完成物料的输送和转运。
传统的输送机使用电力直接驱动扭力转矩大，难以实现调速，因此受到一定限制。
然而，随着变频器技术的不断发展，利用变频器控制输送机可以实现精准的调速控制，大大提升了生产效率和运行安全性。
本文将详细介绍变频器在输送机中的应用。
一、变频器的定义和原理变频器是一种电力调速装置,是指将三相交流电转换为直流电再通过PWM技术产生交流电，通过调节输出电压、输出频率和输出电流实现电机的调速控制。
变频器的核心芯片为IPM，因其功率大、噪音小、损耗小等优势，已成为现代工业中最流行的控制系统之一。
二、变频器在输送机中的应用1.调节输送速度变频器可降低电机的运行频率，从而改变运动学参数，实现输送机的调速。
常见的变频器控制方式有V/f曲线控制、矢量控制和感应电机矢量控制等方式，均可实现加速或减速过程中的平稳运行，避免了设备因启动和制动所造成的过大对设备的损坏。
同时，变频器可实现更精准的速度控制，满足不同物料输送的需求，并能最大程度地利用生产线资源和提高生产效率。
2.实现远距离控制变频器可实现无线远程控制，如wifi、4G等网络控制，可以远程调节输送速度和方向，调整输送的物流和储物流量，具有可靠稳定的数据传输，支持IQ模组等高级功能，方便操作灵活，减少了人工操作，节约了时间和人力成本。
3.提高设备运行安全性变频器可使输送机在工作过程中平稳启停，并可通过多重保护功能保障设备的安全运行。
如过载保护、过流保护、过热保护、过电压保护等，一旦发生故障即可自动停机，避免了设备的受损及人身安全事故的发生。
4.实现能效管理变频器的应用可以实现设备的无功补偿和能量回收，减少了设备的维保成本和电费开销，并能节约能源，实现了绿色环保。
三、总结可见，变频器技术的应用大大提高了输送机的性能和可靠性，使其在工业生产中具有广阔的应用空间。
随着科技的发展，变频器技术将不断创新和升级，为工业自动化提供更为可靠、智能、高效、安全的解决方案，更好地推行工业4.0。
abb变频器acs800说明书简介ABB变频器ACS800是一种先进的电力变频器，旨在提供高效、可靠的电动机控制解决方案。
它广泛应用于工业领域，如输送带系统、泵站、风机、压缩机等。
本说明书将详细介绍ABB变频器ACS800的特点、安装方法、操作流程、故障排除等内容，以帮助用户充分理解和正确使用该产品。
特点高性能ABB变频器ACS800采用先进的PWM技术，具有快速响应、高精度的控制能力。
其独特的矢量控制算法，可以实现电机的高效运行，有效降低电能消耗。
全面保护ABB变频器ACS800具有多种保护功能，可保护电动机免受过载、欠载、短路、过温等故障的影响。
其智能监测系统可以实时监测电动机的工作状态，及时发现并提醒用户故障信息。
灵活可靠ABB变频器ACS800具有多种控制模式，可根据实际需求选择恒定转速控制、变频控制、转矩控制等方式。
其高质量的组件和可编程控制器，保证了产品的长期可靠运行。
安装方法环境要求在安装ABB变频器ACS800之前，需满足以下环境要求：1.室温范围：-10℃至40℃；2.相对湿度：不超过90%（非凝结状态）；3.高度：海拔不超过1000米；4.环境空气应无严重污染、腐蚀性气体和可燃性气体。
安装步骤1.选择合适的安装位置，并确保周围空间充足；2.使用合适的固定装置将ABB变频器ACS800安装在稳固的基础上，确保其位置与周围设备的安装要求保持一致；3.将电源线、控制线、通讯线等连接到相应的接线端子上，并做好绝缘保护；4.连接电动机，并确保接线正确无误；5.完成接线后，进行电气测试和安全检查，确保所有的连接稳固可靠。
操作流程基本操作以下是ABB变频器ACS800的基本操作流程：1.按下电源开关，打开变频器的电源；2.按下启动键，启动变频器；3.设定所需转速或转矩值；4.按下运行键，开始运行电动机。
参数设置ABB变频器ACS800支持多种参数设置，以满足不同工况的需求。
参数设置可通过操作面板或连接至计算机的软件进行。
浅谈变频器在带式输送机中的应用摘要：变频器在带式输送机行业中发挥着重要作用。
它可以提高负载能力和减少能耗，改善传输质量，并有助于提高生产率。
文章重点介绍了变频器在带式输送机中的应用，包括变频器的基本结构、系统性能及其在带式输送机行业中的应用价值。
关键词：变频器；带式输送机；应用价值正文：变频器是一种先进的控制装置，在带式输送机行业中发挥着重要作用。
变频器由两部分组成，即发动机和控制器，通过一定的控制机制，对发动机参数进行控制，以达到调节和控制运转。
变频器的应用可以提高负载能力和减少能耗，改善传输质量，并有助于提高带式输送机的生产率。
带式输送机的特征是具有多台发动机的系统，其速度的不均匀分布和瞬时的负荷变化导致许多问题，例如发动机运转不稳定，电流瞬时上升或下降，超负荷，波动电压等。
变频器可以控制电机转速，使其可以满足不断变化的带式输送机负荷，同时可以提高负载能力，减少能耗，改善传输质量，并有助于提高生产率。
变频器在带式输送机行业中有着重要的应用价值。
它可以提高负载能力，减少能耗，改善传输质量，并有助于提高生产率。
因此，变频器受到越来越多的人的喜爱和认可。
由于变频器对负载能力的提高，使得系统更有效率。
它通过减小电机转速的变化来提高负荷能力，从而优化带式输送机的性能。
此外，变频器还可以减少系统的耗能，因为电机在低负荷下可以较低频率工作，而且可以根据实时需求动态调整电机转速，从而实现能源有效利用。
此外，变频技术也可以改善带式输送机的传输质量，因为它可以与软件控制系统结合起来，根据实时负荷和电流情况来控制电机，以保证有效的传输质量。
此外，使用变频器可以更有效地提高带式输送机的生产率，因为它可以根据实时负荷和电流的变化，动态调整电机转速，从而提升系统性能。
综上所述，变频器在带式输送机行业中有着重要的应用价值，它可以提高负载能力、减少能耗、改善传输质量，并有助于提高生产率。
随着变频技术的不断发展，未来变频器将有望在带式输送机行业中发挥更大的作用。
防爆变频器在煤矿胶带输送机上的运用分析发布时间：2021-07-31T08:17:02.883Z 来源：《电力设备》2021年第3期作者：师小鹏[导读] 随着变频器的快速发展，其被广泛地运用于我国不同行业生产中。
（陕西陕煤黄陵矿业有限公司机电公司陕西延安 727307）摘要：在我国工业生产的能源应用中，煤炭是极为重要的能源之一，并在我国经济发展过程中发挥了巨大作用，而且我国煤碳资源较为丰富，大理发展煤炭行业对于提升我国经济发展水平也有着明显的促进作用。
胶带输送机是当前煤炭开采所必备设备，井下开采的煤炭必须经过输送机传送到地面装车运往各地。
为了保障和提升胶带输送机工作效率，确保其较好的稳定性、平衡性，最大限度的避免输送机损坏故障，需要在胶带输送机上安装防爆变频器，以便全方面地提升输送机性能。
基于此，文章对防爆变频器在煤矿胶带输送机上的运用及其相关进行了分析探讨，以期能够为提高进行煤矿开采效率提供有效参考。
关键词：防爆变频器；煤矿；胶带输送机引言随着变频器的快速发展，其被广泛地运用于我国不同行业生产中。
变频器的优势在于当其被运用在工业生产中，能够有效提高机器的工作效率，并且减少因为长期使用而造成的机器损耗，降低能耗，对于保护电路也有很好的作用。
煤矿井下生产环境较为危险，在煤尘、瓦斯等爆炸因素遍布的环境下，只有新型的变频器才能保证在控制电机过程中不会产生意外事故。
防爆变频器通过矢量控制技术，兼具了完善的电机保护与优良的调速性能，能够达到电机的软启动、软停止，自动调节电机速度，并且避免生产过程中的爆炸情况出现。
为了保证煤矿的生产效率，企业将变频器安装在胶带输送机上，以此保证其工作的稳定性。
不过在变频器使用的过程中也暴露了许多问题，对输送机的稳定、效率造成了一定影响。
为了能有效解决这些问题，保证煤矿的生产不受影响，就要找到问题原因，及时解决，从而继续提高输送带的效率与稳定。
1变频器的运用优势1.1利用软起动特性防止阻力突变胶带输送机的运转过程是在不断移动的一个动态过程，由于受到交流电的影响，使其驱动过程中的张力值不稳定，分析原因主要是粘弹性变形的作用。
