485总线布线规范为确保485设备通讯的可靠性，请严格按照下述规范布线。
总线说明与线材选型AW-BM1600管理主机与各种扩充设备之间采用485总线主-从通信结构，485总线采用二线半双工485通信方式，485总线需连接3芯线，其中485 A和485 B为数据线，GND为信号地。
通常情况下，若扩充模块供电是由管理主机提供时，则电源地即是485的GND信号地，因此这种情况下，485总线仅需2芯线就可以了。
在一些室外安装环境总线距离较远（大于600M）且总线设备连接较多（多于40个）的应用系统中，485总线推荐采用国际上通行的屏蔽双绞线。
采用屏蔽双绞线有助于减少和消除两根485通信线之间产生的分布电容以及来自于通讯线周围产生的共模干扰。
最好使用四芯(两对)屏蔽双绞线，可将其中两芯(一对)用于通信，另一对接在一起用于连接信号地或者备用（屏蔽层作地线使用时）。
推荐使用型号为RVSP（室外）RVS（室内）多股，线径0.5 mm，每芯由16股的0.2mm的导线组成的双绞线，或AWG24双绞线（单股，线径0.5～0.75mm），具体要求：铜质，阻抗88～38Ω/km，容抗30～50nF/km，绞距20mm的二芯或四芯双绞线。
在一些室内外安装环境总线距离较近（不超过600M）且总线设备较少（少于40个）以及布线环境无任何干扰源的应用系统中，也可以使用RVV-3*0.75mm2或RVVP-3*0.75mm2软护套线作为485总线传输线路。
在一些室内安装布线环境且总线距离不超过800M时，也可以采用超五类网线作为485传输线路。
485总线通信距离与总线设备数量理论上485总线无中继通信距离为1200M，但实际使用中建议总线延伸距离总长超出1000M时，即利用485总线中继器进行延伸。
在上行总线中,系统最多允许挂接64个AW-BM1600设备，总线长度建议也不要超过1000M。
用于设备扩充连接的逻辑下行扩展总线，由4个物理485总线接口组成，每条物理总线均可以延伸1KM 的传输距离，在逻辑下行总线上总共可连接63个总线设备。

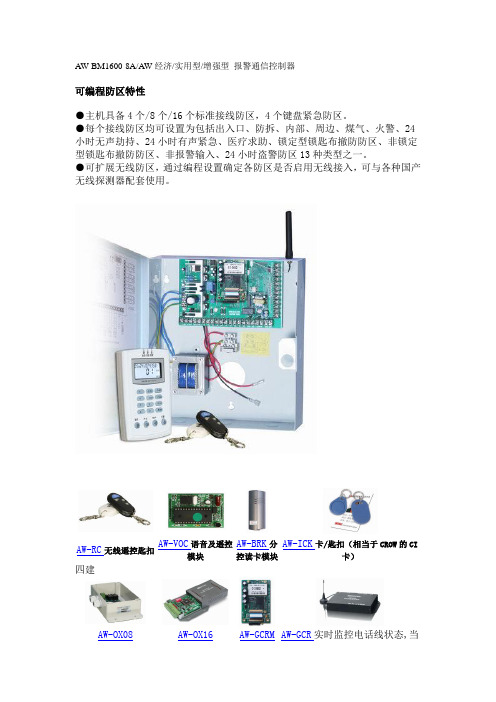

AW-BM1600-8A/AW经济/实用型/增强型报警通信控制器可编程防区特性●主机具备4个/8个/16个标准接线防区，4个键盘紧急防区。
●每个接线防区均可设置为包括出入口、防拆、内部、周边、煤气、火警、24小时无声劫持、24小时有声紧急、医疗求助、锁定型锁匙布撤防防区、非锁定型锁匙布撤防防区、非报警输入、24小时盗警防区13种类型之一。
●可扩展无线防区，通过编程设置确定各防区是否启用无线接入，可与各种国产无线探测器配套使用。
AW-RC无线遥控匙扣AW-VOC语音及遥控模块AW-BRK分控读卡模块AW-ICK卡/匙扣（相当于CROW的CI卡）四建AW-OX08AW-OX16AW-GCRM AW-GCR实时监控电话线状态,当电话线发生故障或被剪断时，自动切换到GSM 工作模式取代电话线发送报警讯息AW-232I RS232接口扩展模块 AW-NC100M 网络通信接口扩展模块AW-RC 无线遥控匙扣返回●可配套8AW 无线型主机及BK04/08/16CW 无线型报警控制键盘使用，实现无线遥控功能 ●共有布防、撤防、无声紧急报警、有声紧急报警四个遥控按钮●良好的防水性能●采用SMT 进口贴片元件，声表面谐振器稳频AW-VOC 语音及遥控模块 返回 ●内置铃流检测与音频解调电路，接收远程电话键盘遥控命令，实现远程话机遥控主机撤布防●内置20秒固态语音存储芯片，实现报警语音录AW-BRK 分控读卡模块 可连接4个●四层电路板设计双面表贴，EMC 性能优良●设计紧凑体积小巧，读卡操作蜂鸣器声音提示返回AW-ICK IC 卡/匙扣返回●由ABS 外壳封装芯片和线圈并填充环氧树脂，通过超声波焊接组合 ●标准IC 卡或各种造型的异形卡可选●MF 系列芯片。
●蓝色，可定制其它颜色 ●可丝印图标、喷码 ●防水、防尘、抗震动 ●工作环境：-20ºC～50°C/不大于90%，非凝露 AW-OX08八路可编程输出控制模块返回 ●连接在8A 主机的键盘总线上，主机根据每一个端口的编程设置进行输出控制，最多可连接4个AW-OX16十六路可编程输出控制模块返回●连接在8A 主机的键盘总线上，主机根据每一个端口的编程设置进行输出控制，最多可连接4个 ●提供16路集电极开路可编程控制输出端AW-GCRMGSM 无线通信模块返回●AW 路板上即可工作，接受主机系统软件的统一管理与控制，并和电话线路传输通道一起按照编程设置的策略进行各种信息的传输报告（支持CONTACT ID 数据/语音/短信三种方式）。

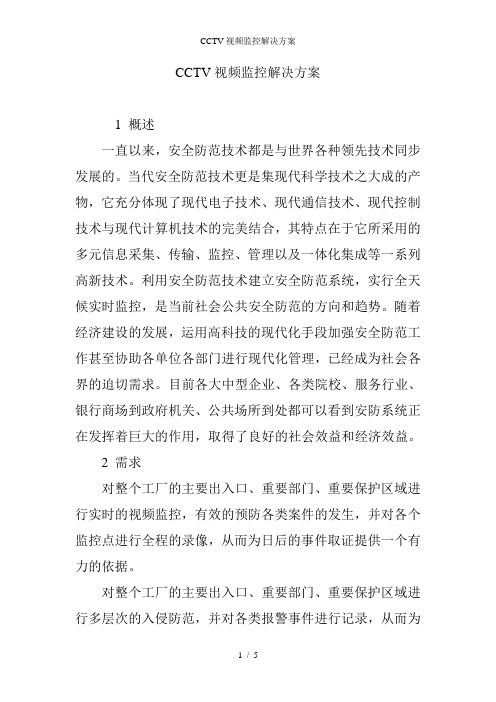

CCTV视频监控解决方案1 概述一直以来，安全防范技术都是与世界各种领先技术同步发展的。
当代安全防范技术更是集现代科学技术之大成的产物，它充分体现了现代电子技术、现代通信技术、现代控制技术与现代计算机技术的完美结合，其特点在于它所采用的多元信息采集、传输、监控、管理以及一体化集成等一系列高新技术。
利用安全防范技术建立安全防范系统，实行全天候实时监控，是当前社会公共安全防范的方向和趋势。
随着经济建设的发展，运用高科技的现代化手段加强安全防范工作甚至协助各单位各部门进行现代化管理，已经成为社会各界的迫切需求。
目前各大中型企业、各类院校、服务行业、银行商场到政府机关、公共场所到处都可以看到安防系统正在发挥着巨大的作用，取得了良好的社会效益和经济效益。
2 需求对整个工厂的主要出入口、重要部门、重要保护区域进行实时的视频监控，有效的预防各类案件的发生，并对各个监控点进行全程的录像，从而为日后的事件取证提供一个有力的依据。
对整个工厂的主要出入口、重要部门、重要保护区域进行多层次的入侵防范，并对各类报警事件进行记录，从而为工厂的安全防范提供一种有效的手段。
安防一体化平台的建设，有利于日常的操作及管理，从而为工厂的安全防范提供一个可操作性更强的管理平台。
强大的智能联动机制，发挥安防系统的最大性能，从而为工厂的安全防范提供一个更有力的“技防”支持。
3 系统构建3.1 防盗报警子系统防盗报警子系统是用物理方法或电子技术，自动探测发生在布防监测区域内的侵入行为，产生报警防盗报警系统信号，并提示值班人员发生报警的区域部位，显示可能采取对策的系统。
防盗报警系统是预防抢劫、盗窃等意外事件的重要设施。
一旦发生突发事件，就能通过声光报警信号在安保控制中心准确显示出事地点，使于迅速采取应急措施。
防盗报警系统与出入口控制系统、闭路电视监控系统、访客对讲系统和电子巡更系统等一起构成了安全防范系统。
防盗报警系统通常由探测器（又称防盗报警器）、传输通道和报警控制器三部分构成。
JB-Q100GZ2L-LA040B控制器面板结构示意图如图2-2所示其由显示操作区、总线联动操作区二部分组成。
图2-2 控制器面板指示说明：①液晶屏②显示操作区③电锁④总线联动操作盘显示操作区主要由液晶显示屏、指示灯、操作键盘三部分组成。
指示灯说明：·主电正常灯：绿色，当控制器由AC220V 电源供电工作时此灯点亮；·主电故障灯：黄色，当控制器的AC220V 电源掉电或电源损坏此灯亮，电源恢复正常后此灯熄灭；总线联动操作盘图 2-3JB-Q100GZ2L-LA040、LA040QJB-Q100GZ2L-LA040B图 2-4 内部组成与结构插箱是控制器的核心部位，主要由主板、母板、回路板、插槽板、485通讯联网板、电源六部分2-4显示左边部分为母板，通过十芯插座、排线分别与电源、主板和回路插槽板相连。
个插针，可分别连接232通讯口和485通讯、联网板。
·主板（含液晶、指示灯、操作键、6组直接启动操作键、24组总线联动操作键、打印机接口、与母板的通讯接口等）固定在机箱门上；主板是整机的控制中心。
以单片机S3C44B0X控制处理为中心，外扩一些存储芯片及键盘、指示灯、液晶、打印机等组成全部硬件电路。
单片机通过其异步串行通讯口与回路驱动板、直接控针，用于主板辨别其回路的地址号。
插针短路套位置与回路数对应如下表所示：JB-Q100GZ2L-LA040、JB-Q100GZ2L-LA040QJB-Q100GZ2L-LA040B图 2-5 外部接线端子·电源输入：主机电源输入端子，24V/5A；：连接电源、多线盘、总路线盘、子站等内部设备通讯端子。
注意：连线时，任何设备的通信线A口接A口，B口接B口，请勿接反，否则系统将无法通讯。
图 3-13-2所示）：图3-2由于各工地所连接的前端产品数量不同，登录过程所需时间也不一样。
登录完成后，主机会自如图4-6所示)，约10秒后，系统跳到正常监控状态(如图3-3所示询”选项随时查询需要清洗的探测器情况（如图3-6所示）。
AW-BIX01是连接在AW-BM1600大型总线报警主机扩充总线上使用的总线通信扩充模块，提供1个标准接线防区输入和一路集电极开路输出，输出端口可通过编程设定自身联动输出（即对应本身的输入防区实现报警联动）和外部控制输出两种工作模式，外部控制支持手动命令控制输出和可编程的报警联动输出控制模式。
其很小的体积足以直接放置在某些体积较大的探测器中，因此AW-BIX01更加适合在防区比较分散又需要一一对应进行现场联动的报警系统中使用。
另外，AW-BIX01使用和维护简单方便，只需通过拨码开关设置一个485地址接入总线系统中即可使用。
主要性能工作电源：直流10-28V，具备反极性保护工作电流：约20mA防区输入：1个带2K线末电阻标准接线防区防区类型：包括出入口、防拆、内部、周边、煤气、火警锁匙布撤防、24小时无声紧急、24小时有声紧急防区监控保护：2KΩ±30%线末监控电阻联动输出：单路集电极开路输出（驱动能力不大于200mA），实现一一对应现场联动通信接口：两线485总线通信接口通讯协议格式：MODBUS工业控制器网络通信协议485地址方式：六位拨码开关485地址范围：01～62LED通信状态指示体积小，可放置在某些探测器内无需编程，在主机中登记后即可使用工业级芯片，可适合户外使用支持防区旁路功能硬件看门狗功能防雷保护措施工作温度：-20ºC～50°C工作湿度：不大于90%，非凝露外形尺寸：60mm X 20mm警告：通电前一定要确保输出端不可裸露，否则容易导致输出短路而使内部电路永久损坏。
模块与管理主机接线规范请参照管理主机安装说明的相关章节。
附：485地址拨码表地址拨码 1 2 3 4 5 678910111213 14 15 1617181920211 On Off On off On Off On Off On Off On0ff0n 0ff 0n 0ff On Off On off On2 Off On On Off Off On On Off Off On On0ff0ff On 0n 0ff Off On On Off Off3 Off Off Off On On On On Off Off Off Off0n0n 0n 0n 0ff Off Off Off On On4 Off Off Off Off Off Off Off On On On On On0n 0n 0n 0ff Off Off Off Off Off5 Off 0ff Off Off Off Off Off Off Off Off Off0ff0ff 0ff 0ff 0n0n0n0n0n0n6 Off 0ff 0ff 0ff 0ff 0ff0ff0ff0ff0ff0ff0ff0ff 0ff 0ff 0ff Off0ff0ff0ff0ff 拨码22 23 24 26 26 2728293031323334 35 36 3738394041421 Off On Off On Off On0ff0n0ff0n0ff On Off On off On Off On Off On Off2 On On Off Off On On0ff0ff On0n0ff Off On On Off Off On On Off Off On3 On On Off Off Off Off0n0n0n0n0ff Off Off Off On On On On Off Off Off4 Off Off On On On On On0n0n0n0ff Off Off Off Off Off Off Off On On On5 0n 0n 0n 0n 0n 0n0n0n0n0n0ff Off0ff Off Off Off Off Off Off Off Off6 0ff 0ff 0ff 0ff 0ff 0ff0ff0ff0ff0ff0n On0n 0n 0n 0n0n0n0n0n0n 拨码43 44 45 46 47 4849505152535455 56 57 5859606162631 On 0ff 0n 0ff 0n 0ff On Off On off On Off On Off On Off On0ff0n0ff0n2 On 0ff 0ff On 0n 0ff Off On On Off Off On On Off Off On On0ff0ff On0n3 Off 0n 0n 0n 0n 0ff Off Off Off On On On On Off Off Off Off0n0n0n0n4 On On 0n 0n 0n 0ff Off Off Off Off Off Off Off On On On On On0n0n0n5 Off 0ff 0ff 0ff 0ff 0n On On On On On On On On On On On On On On On6 0n 0n 0n 0n 0n 0n On0n0n0n0n0n0n 0n 0n 0n0n0n0n0n0n。
AW-BM1600大型总线网络报警控制主机产品概述✧专业化设计，性能卓越，简便易用的第三代大型报警控制系统凭借多年使用、开发报警系统的丰富经验和现场用户实际需求的广泛收集，及研发工程师们对产品品质的完美苛求和对技术创新的持续热情，英安特科技再度推出设计更专业、性能卓越、适应面更广、可靠性更高而又更方便使用的第三代AW-BM1600大型报警控制系统，为满足新形势下各种智能楼宇、司法、文博系统等各种应用环境用户的个性化需求，提供一个量身定做的大型报警系统综合解决方案。
✧无与伦比的防区扩充容量和广阔的总线延伸范围AW-BM1600主机板自带16个标准接线防区，具备一条用于设备扩充连接的逻辑下行扩展总线，由4个物理485总线接口组成，每条物理总线均为独立设计，可以延伸1KM的传输距离，在逻辑下行总线上总共可连接63个总线设备，共有16种总线扩充模块类型可供选择。
单台主机最多扩充至1008个防区，可设置32个子系统独立工作。
✧灵巧的系统控制显示界面和独创的精确控制形式系统所有功能操作与编程设置均可通过控制键盘独立完成，允许同时安装一个主控键盘和多个分控键盘对系统进行控制。
控制键盘具有灵活便利的系统控制模式，配合直观的中文LCD文字显示界面，系统各种状态一目了然，并可按任意子系统、任意模块、任意防区进行独立操作与精确控制。
分控键盘采用独特的用户密码登陆操作机制，允许在同一个分控键盘上通过登陆不同的分控用户密码分别操作控制相应的子系统。
✧独立的RS232串行通信端口，方便更直观的多媒体软件界面管理控制AW-BM1600主机板内置一个独立RS232通信口，具备完整的双向数据通信交换协议，方便主机将各种系统状态或报警事件通过串口上传或反向接收上位机管理软件发出的各种操作命令，利用直观的多媒体软件实现对主机所有功能的在线控制及系统参数的在线编程设置。
✧多种可编程智能内部联动输出控制预案，方便综合智能集成AW-BM1600具有超强的内部智能联动能力，可很方便地进行各种联动预案设置，包括实现报警输入与输出之间的多对多形式的矩阵式联动输出控制以及各种事件之间的联动输出控制。
安帝力消防报警主机ADL88说明书
一、电气火灾监控系统概述。
电气火灾监控系统是用于接收剩余电流式电气火灾探测器等现场设备信号，以实现对被保护电气线路的报警、监控、控制、管理的运算于计算机的硬件或软件系统。
二、电气火灾监控系统功能。
1、实时监测显示各节点的工作状态，故障（离线）、报警、实时测量值、通讯状态、电源工作状态等。
2、主机收到温度/漏电探测器报警后，警铃不会自动停止，必去人为消除。
3、主机自带2路总线防区，每路总线可以接99个总线制地址模块。
4、主机兼容普通报警主机功能，4个有线防区和16无线防区。
三、LED指示灯、按键。
1、指示灯说明
通讯指示：指示和中心联网的GPRS的状态。
主电故障：主机的220V电源没有接好，改灯闪烁。
备电故障：备用电池没有接好或者电池电压低，改灯亮。
系统故障：和主机连接的温度/漏电监测模块故障，该灯亮。
警笛短断续鸣叫，直到按下消除键消除。
报警：温度/漏电监测模块报警，该灯亮。
连续警笛鸣叫。
2、按键说明：
功能键：液晶屏菜单显示功能切换，每按一次主屏会在四个功能切换，“节点信息”“报警信息”“故障信息”“设置信息”。
消除键：报警或者故障信息清楚，同时关闭警铃声音。
上翻键：显示翻页。
下翻键：显示翻页。
确认键：屏幕返回主屏“节点信息”页面。
动力环境监控报警系统ZHT-2000A
产
品
简
介
深圳市纵横通信息技术有限公司
一、ZHT-2000A简介
ZHT-2000A型环境监控报警系统由深圳市纵横通信息技术有限公
司研制，适用于中小型机房、
通信基站、UPS机房、动力环
境监控领域应用的各种动力设
备(通信电源、电池、UPS、低
压配电)、空调设备及其环境(门禁、温度、湿度、烟感、水浸、红外、场景)进行实时监控、统一管理，以保障系统稳定运行。
采用标准的19英寸1U标准机架式外型设计，适用于各类机房或基站的安装。
二、ZHT-2000A特性
市电监控：市电停电/恢复报警。
市电电压、电流值监控。
温度、湿度、烟雾、浸水等环境参量报警。
带干接点输出的UPS监控报警、精密空调监控报警。
授权的管理人员可以接收报警短信,查询各监控量状态。
设置操作通过短信互动或设置软件完成。
安装简单，用户只需要提供一张能正常收发短信的GSM手机卡即可。
可实行短信远程控制电器电路通断，可实现短信远程开启风机等功能。
可选数据采集输出功能。
可选报警发送短信同时拨打电话功能。
系统具有布防/撤防功能。
有报警联动输出口，可供其它设备采集。
三、ZHT-2000A主要参数
四、拓展阅读
深圳市纵横通信息技术有限公司官网：。
AW-BM1600-8A经济/实用/增强型报警通信控制器功能更强大报警更精确传输更可靠运行更稳定专为新形势下金融行业报警联网量身定造的多网多中心报警主机重要特色●拥有多项创新设计●—内置万年历实时时钟电路，断电正常运行●—内置RS232通信扩展接口●—支持本地串口或IP网络联网进行全双工实时在线管理与控制●—黑匣子功能，系统所有事件详细记录●按照专业标准设计的报警联网控制主机●通过国家安防产品认证中心3C认证●超强稳定性及环境适应能力●众多人性化和直观便捷的控制管理方式●有线/无线兼容●多种报警通信信息形式●电话线/GSM移动通信网/IP网络多重互为备份的报警传输途径●多重保护及系统自检能力●功能强大，适用面广●2年质量保证期可编程防区特性●主机具备4个/8个/16个标准接线防区，4个键盘紧急防区。
●每个接线防区均可设置为包括出入口、防拆、内部、周边、煤气、火警、24小时无声劫持、24小时有声紧急、医疗求助、锁定型锁匙布撤防防区、非锁定型锁匙布撤防防区、非报警输入、24小时盗警防区13种类型之一。
●可扩展无线防区，通过编程设置确定各防区是否启用无线接入，可与各种国产无线探测器配套使用。
强大的系统控制能力●一个键盘总线接口，一个可插接RS232串口通信模块/IP网络通信模块/GSM无线通信模块的扩展接口，一个带限流输出的警号接口，一个带过流和短路保护的直流电源辅助输出。
●具备内部万年历日期时钟电路，并配备独立供电电池，不受主机断电影响，时钟通过键盘LCD显示。
●系统编程与查阅、撤布防等操作、各种报警和系统信息显示支持两种模式：●中文LCD控制键盘●中文可视化视窗软件●可扩展IC卡刷卡撤布防功能。
●可扩展无线按钮遥控撤布防功能。
●支持自动定时布撤防功能，通过管理软件设置，系统可每天设定4个时间段并按周循环，按计划时间区间对系统进行自动设防或撤防。
●可扩展通过电话机或手机远程遥控主机布撤防能力。
●可扩展8路或16路可编程联动输出控制功能，每路输出编程响应10种不同系统事件输出控制，包括编程2个门禁控制输出。
AW-BM1600大型总线网络报警控制管理主机重要特色●业内最大报警主机，单台主机最多1008个防区●32个子系统，32个自动布撤防工作表●60个时间表驱动180个事件自动执行●按系统/子系统/防区分别独立控制●多种可编程智能内部联动预案●可编程定时输出控制或手动输出控制●600多组用户密码●2944条详细的历史事件记录●全双工串行口多媒体在线设置与管理●按照专业标准设计的大型报警控制主机●通过国家安防产品认证中心3C认证●超大适应范围，灵活的扩充架构●独创的多用户多子系统控制管理机制●高度智能化和便利的综合集成控制与处理能力●整合报警、巡更于统一硬件系统平台●安装调试、使用、维护简便主要特性●采用纯硬件嵌入式系统设计，32位ARM7处理器，16K RAM,64K FLASH●具备4条防区扩展485总线接口和一个独立的RS232通信端口●可扩展一个RS485或以太网接口用于更多主机联网组建超大型报警系统●自带16个防区，可通过485总线扩充62个不同类型模块，共有16种总线扩充模块类型可供选择●独立显示每个子系统工作状态，每个子系统独立撤布防，每个子系统独立设置自动撤布防工作时间表段●带各种保护的超大负载能力辅助电源输出，适应不同环境下使用●支持对各种系统设备的监测与管理●64台AW-BM1600主机挂接在一条485总线上使用●可扩展以太网络双向数据通信控制管理，适应通过各种IP网络组建联网报警系统●系统采用多级密码管理机制，最多可设置602组用户密码●通过控制键盘独立完成所有功能操作与编程设置，允许一个主控键盘和多个分控键盘对系统进行控制●支持控制键盘与RS232串口同时独立控制，利用多媒体软件作为更加直观的辅助管理与控制手段●独特的分控键盘用户密码登陆机制，在同一分控键盘上通过登陆不同的分控密码分别操控相应的子系统●灵活的防区报警联动设置，支持每个防区任意设定2个模块的2个输出进行联动，满足各种智能化个性需求●支持子系统报警、未准备、布防、撤防、故障任意联动输出预案设置●可扩展电话线/GSM无线语音和ADEMCO CONTACT ID数据报警通信功能●超强事件记忆能力，自动详细记录最新发生的2944条事件，可通过键盘或管理软件读取查阅●完善的过流、过压保护措施，485总线采用三级桥式防雷保护电路设计，系统可靠性高●超强稳定性和各种环境适应性，两年免费质量保证，众多楼宇、文博、司法系统成功应用案例●便于第三方软件系统集成，免费提供完善的系统设置与各种控制管理SDK开发包技术参数电压输入：交流17V输入，配套变压器技术规格为17V输出、额定功率60W，带交流断电监视辅助电源输出：13.8V/ 最大2A，带输出短路保护措施主机板功耗：160mA外接电池：2组并联的备用电池接口，带过流保护，推荐使用12V/7AH电池，负载电流较大时建议连接2组电池电池充电电压：直流13.8V，带电池电压检测及过放电保护，电池放电保护电压10.5V警号输出：直流13.8V, 最大1.8A，带过流保护外部通信端口：一个RS232端口或扩充上行485/以太网络的扩展接口；4个485总线扩充设备端口485总线通信接口：2线半双工485通信协议：MODBUS工业控制器网络通信协议总线扩充设备数量：62个电话线通信：一个电话线通信扩充接口，支持语音/CID格式数据报警通信，2个语音/2个数据号码用户密码：安装员码1组，管理员码1组，系统操作员码78组，分控操作员码512组，胁迫码10组主机基础防区：16个带2K线末电阻的标准防区防区扩充数量：992个防区类型：出入、防拆、内部、周边、煤气、火警、锁定型/非锁定型锁匙、24小时无声/有声、医疗救护、非报警子系统数量：32个时间表数量：60个事件存储容量：2944条工作温度：-20℃-50℃工作湿度：不大于90%，非凝露机箱尺寸：380mm×320mm ×85mmAW-BK00C 中文LCD系统控制键盘●嵌入式系统设计，32位ARM7处理器，16K RAM,64K FLASH●直流10-28V供电,具备反接保护，50mA工作电流●超大中文LCD带文字信息和系统时间日期显示屏●灵巧的4个快捷功能键和5个导航操作键设计，各项操作灵活便捷●连接在扩充设备总线上，通过内部拨码开关地址区分主控或分控键盘●每台主机允许设置一个主控键盘和最多8个分控键盘●分控键盘采用用户登陆机制，通过登录不同的用户，分别控制相应的子系统●可分别按系统/子系统/模块/防区查看运行状态,并可分别按系统/子系统/模块/防区独立操作控制●系统报警信息显示与报警音频提示，系统内各设备运行状态显示与状态查询●系统设备故障状态显示与提示，对系统各种设备进行参数设置●系统各项事件记录信息查询AW-NC200M 网络通信接口模块●专门配套AW-BM1600使用的工业级网络通信接口●直接插入主机板相应插座即可扩充出一个以太网接口●利用AW-NC200M可以轻松实现报警管理主机接入网络，并可与SIMS2000综合安防集成管理软件进行各种数据的双向通信，解决多台主机通过各种IP网络联机的工作方式，通过SIMS2000软件对主机进行各种参数设定与在线实时控制管理特性描述硬件特性32位ARM7 CPU，64K RAM,128K FLASH网络参数100 Mbps以太网接口,1.5KV电磁隔离工作模式TCP Server、TCP Client、UDP和Real Com等，目标IP和端口均可设置工作环境-20ºC～50°C/不大于90%，非凝露外形尺寸50mm×38mmAW-BIX01/02单防区单输出/二防区总线通信模块●AW-BIX01是带1个2K线末电阻接线防区和1路集电极开路输出（不大于200mA）的总线扩充模块●AW-BIX02为带2个2K线末电阻标准接线防区的总线扩充模块●体积小巧, 可放置在诸如主动红外对射类型的探测器内，非常适合在周界报警系统中使用●硬件看门狗功能，防雷、过流、过压多重保护措施主要技术指标AW-BIX04/08/16四/八/十六防区总线通信模块主要技术指标模块类型AW-BIX04 AW-BIX08 AW-BIX16工作电源/电流10V-28V直流/25mA 10V-28V直流/40mA10V-28V直流/60mA防区数量4个带2K线末电阻接线防区8个带2K线末电阻接线防区16个带2K线末电阻接线防区防区类型出入、防拆、内部、周边、煤气、火警、锁定型锁匙、非锁定型锁匙、24小时无声/有声、医疗救护、非报警特性描述特性描述工作电源/电流10V-28V直流，具备反极性保护/20mA 485地址方式/范围六位拨码开关/01～63防区监控保护2KΩ±30%线末监控电阻工作温度/湿度-20ºC～50°C/不大于90%，非凝露防区类型出入、防拆、内部、周边、煤气、火警、锁定型锁匙、非锁定型锁匙、24小时无声/有声、医疗救护、非报警可编程输出AW-BIX01输出端口可编程对应自身输入防区实现报警输出，或编程为接收外部控制，实现中心手动控制或响应其它模块报警联动输出。
输出形式为集电极开路输出，最高提供200mA输出电流通信参数/通讯协议格式两线485总线通信接口/MODBUS工业控制器网络通信协议外形尺寸AW-BIX01: 65mm×20mmAW-BIX02: 65mm×20mmAW-BIX04四防区总线通信模块AW-BIX08八防区总线通信模块AW-BIX16十六防区总线通信模块输出可编程控制可编程对应自身输入防区实现报警联动输出，或编程为接收外部控制命令，实现中心手动控制或响应其它模块报警联动输出仅自身输入防区报警联动输出输出/接点容量1路常开/1路常闭输出/DC24V, 3A,AC120V,3A1路常开/ DC24V, 3A,AC120V,3A 通信接口与协议两线485总线通信接口/MODBUS工业控制器网络通信协议485地址方式/范围六位拨码开关/01～63状态指示通信：绿色LED；设防：黄色LED；报警: 红色LED保护措施工业级芯片，硬件看门狗功能，防雷、过流、过压多重保护措施工作温度/湿度-20ºC～50°C/不大于90%，非凝露外形尺寸86mm×59mm×20mm 120mm×110mm×27mm120mm×110mm×27mmAW-BOX08总线通信八路继电器输出模块●8路可独立控制的继电器输出，两线485总线通信接口连接在下行总线上●可自动定时、通过键盘命令或软件操作任意一路开启或关闭，或通过编程实现任意对应输入防区联动输出●LED通信状态指示特性描述工作电源10V-28V直流，具备反极性保护工作电流静态12mA，每路继电器吸合需25mA继电器容量250VAC/7A，可直接连接控制开启220V灯光输出指示一一对应的红色LED通信参数/通讯协议格式两线485总线通信接口/MODBUS工业控制器网络通信协议485地址方式/范围六位拨码开关/01～63保护措施硬件看门狗功能，防雷、过流、过压多重保护措施工作温度/湿度-20ºC～50°C/不大于90%，非凝露外形尺寸120mm×240mm×75 mmAW-BOX16L总线通信十六路输出模块●16路独立的达林顿管集电极开路输出，每路最高提供200mA输出电流，两线485总线接口连接在下行总线上●一一对应的红色LED输出指示●可自动定时、通过键盘命令或软件操作任意一路开启或关闭，或通过编程实现任意对应输入防区联动输出特性描述工作电源10V-28V直流，具备反极性保护工作电流静态25mA输出方式达林顿管集电极开路输出，最高提供200mA输出电流通信参数/通讯协议格式两线485总线通信接口/MODBUS工业控制器网络通信协议485地址方式/范围六位拨码开关/01～63保护措施硬件看门狗功能，防雷、过流、过压多重保护措施工作温度/湿度-20ºC～50°C/不大于90%，非凝露外形尺寸120mm×110mm×27mmAW-PS1A/3A-12/24 不间断直流稳压电源●输出稳定、低噪声、纹波系数低、负载调整率低●性能稳定●具有过载保护、输出短路保护、反向放电保护、电池接反保护及过放电保护等多项保护措施●自动充电，自动交直流电源切换特性AW-PS1A-12 AW-PS3A-12AW-PS2A-24额定输入电压交流220伏/50赫兹±10%额定输出电压13.8V DC 27.6V DC最大输出电流13.8V 1A 13.8V 3A 27.6V 2A充电方式13.8V浮充27.6V浮充建议后备电池12V 7AH（一块）12V 7AH（二块并联）12V 7AH（二块串联）机箱尺寸250(W)*280(L)*80(H)mm 室外防水型AW-BP20-3P 工业级有源/防雷/隔离型/232-485多分支转换器●外置接口方式，安装简单，不需任何驱动程序和设置，直接接入即可使用●独立的外部供电电源，内置一路DC-DC隔离电源转换器，为内部电路提供2路独立的供电电源●内置高速光电隔离器件，使RS232与RS485接口实现电气隔离，隔离电压高达2500VDC●自适应波特率为300~115200bps，适应面广●具有3条RS485分支总线通道接口，每个通道均为完全透明传输 ● 每通道最远无中继传输1200M ，每个通道可驱动64个节点 ● RS232/485数据转换速度快，延时小于1us ● RS485 半双工网络自动换向● 带有电源、RS485接收、发送状态指示灯 ●钢质结构金属外壳，良好的电磁屏蔽效果AW-BEXT-4P 四分支485线路延伸中继器●符合TIA/EIA-485 (RS-485)标准，支持透明的协议独立的RS485消息传输，适合各种485传输网络链路使用 ●使用灵活，既可作为485分支集线器，又可作为485线路中继延伸器 ●一通道接入485总线链路，即可输出四通道485总线链路，每通道总线可传输1200米以上，驱动64个节点 ●自适应波特率 0~115200bps ，零延时自动收发转换，使用简单 ●四路输出通道接口相互独立，能有效消除485布线不规范造成的信号反射，提高通讯可靠性，方便工程布线 ● 带有电源、RS485接收、发送状态指示灯 ●钢质结构金属外壳，良好的电磁屏蔽效果 特性 描述工作电源 9V~18V DC ，额定电流:最大90mA输入接口 1个RS232接口，标准DB9孔型连接器接口输出接口 3个RS485通道接口，每通道3个接线端子，采用可插拨的接插件接口接口特性 接口兼容EIA/TIA 的RS-232C 和半双工TIA/EIA-485 (RS-485)；转换模式：将EIA-232数据转换为EIA485 传输特性 速率：300-115.2KBPS ；距离：无中继最大1200M 通道隔离度 3500VRMS 、500VDC 连续信号指示 电源指示（红色）、发送（黄色）、接收（绿色）三个信号指示灯 防雷等级 三级桥式防雷保护电路，可承受5KA 的雷击浪涌冲击电流 使用环境 -40℃-85℃，相对湿度不大于90%，非凝露 外形尺寸 86mm×59mm×20mm特性 描述工作电源 9V~18V DC ，额定电流:最大？mA输入接口 1个RS485接口，每通道3个接线端子，采用可插拨的接插件接口 输出接口4个RS485通道接口，每通道3个接线端子，采用可插拨的接插件接口传输距离每通道无中继最大1.2KM信号指示电源指示（红色）、发送（黄色）、接收（绿色）三个信号指示灯防雷击保护两级桥式防雷保护电路，可防止静电、浪涌冲击工作环境-20ºC～50°C，不大于90%，非凝露外形尺寸86mm×59mm×20mmAW-BM1600单机大厦报警系统应用示意图案例应用说明1、本案例中，利用AW-BM1600具有多条扩充总线的特点，将其中一条总线为周界报警扩充防区使用，另1-3条总线作为楼内报警扩充防区使用。
