变压器技术参数与指标变压器技术参数是了解变压器的一项重要指标，你要使用该变压器就必须要了解到它的参数，这样才能用对它，而不会发生事故。
因此对从事变压器的新手们了解分析变压器的参数非常关键，以下是我对变压器参数的一些认识。
对不同类型的变压器都有相应的技述要求，可用相应的技述参数表示.如电源变压器的主要技述参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能，对于一般低频变压器的主要技述参数是：变压比、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等.A.电压比：变压器两组线圈圈数分别为N1和N2，N1为初级，N2为次级.在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势.当N2>N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2 式中n称为电压比(圈数比).当nN2，V1>V2，该变压器为降压变压器.反之则为升压变压器.B.变压器的效率：在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即η= x100%式中η为变压器的效率;P1为输入功率，P2为输出功率.当变压器的输出功率P2等于输入功率P1时，效率η等于100%，变压器将不产生任何损耗.但实际上这种变压器是没有的.变压器传输电能时总要产生损耗，这种损耗主要有铜损和铁损.铜损是指变压器线圈电阻所引起的损耗.当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗.由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损.变压器的铁损包括两个方面.一是磁滞损耗，当交流电流通过变压器时，通过变压器硅钢片的磁力线其方向和大小随之变化，使得硅钢片内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗.另一是涡流损耗，当变压器工作时.铁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流.涡流的存在使铁芯发热，消耗能量，这种损耗称为涡流损耗.变压器的效率与变压器的功率等级有密切关系，通常功率越大，损耗与输出功率就越小，效率也就越高.反之，功率越小，效率也就越低.怎样判别电源变压器参数电源变压器标称功率、电压、电流等参数的标记，日久会脱落或消失。

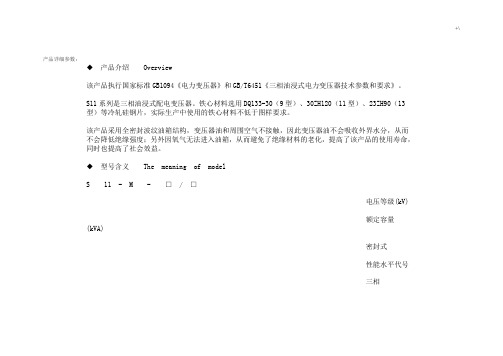

产品详细参数：◆产品介绍Overview该产品执行国家标准GB1094《电力变压器》和GB/T6451《三相油浸式电力变压器技术参数和要求》。
S11系列是三相油浸式配电变压器。
铁心材料选用DQ133-30（9型）、30ZH120（11型）、23ZH90（13型）等冷轧硅钢片，实际生产中使用的铁心材料不低于图样要求。
该产品采用全密封波纹油箱结构，变压器油和周围空气不接触，因此变压器油不会吸收外界水分，从而不会降低绝缘强度；另外因氧气无法进入油箱，从而避免了绝缘材料的老化，提高了该产品的使用寿命，同时也提高了社会效益。
◆型号含义The meaning of modelS 11 - M - □/ □电压等级(kV)额定容量(kVA)密封式性能水平代号三相◆产品特点Features节能：S11型比GB/T6451空载损耗平均降低30%，负载损耗平均降低25%，运行费用平均下降20%。
使用寿命长：变压器油箱采用全密封结构，油箱与箱沿可用螺栓联接或焊死，变压器油不与空气接触延长了使用寿命。
运行可靠性高：油箱密封有关零部件进行改进，增加了可靠性，提高工艺水平以保证密封的可靠性。
占地面积小：S11-M系列变压器油箱采用波纹板式散热器，当油温变化时波纹板热胀冷缩可取代储油柜的作用，波纹板式油箱外形美观，占地面积小。
◆技术参数Technical parametersS11-M系列10KV油浸式配电变压器YB预装式箱式变电站（欧式箱变）产品详细参数：◆产品介绍Product introductionYB型箱式变电站又称欧式箱变，产品符合GB17467—1998《高低压预装式变电站》和IEC1330等标准，作为一种新型供配电装置，它比传统土建变电站具有许多优越性：由于它体积小，占地面积小，结构紧凑，便于搬迁，因而大大缩短了基建的周期和占地面积，也减少了基建费用。
同时，箱式变电站现场安装简单，供电迅速．设备维修简单，无须专人值守，特别是它可以深入负荷中心，对提高供电质量减少电能损失，增强供电的可靠性以及对配电网络改选都是十分重要的。
详细描述:产品特点◎该产品按专利技术生产。
具有“三低三高”的显著特点：A、专利技术：该产品是充分吸收国内外多家同类产品先进技术的基础上，进一步发展的新产品，并向国家知识产权局申请了实用新型专利和发明专利，产品具有当今二十一世纪的先进水平。
B、低耗损：产品空载损耗比最新国家标准CB/T10228-1997《干式电力变压器技术参数和要求》组I还要低30%以上。
C、低噪音：产品噪音水平比现行专业标准JB/T10088-1999《6-220KV级变压器声级》低10-15分贝以上，是环保好产品。
D、低局放：树脂混合料采用国外最先进的搅拌方法和真空薄膜脱气两种技术，使混合搅拌均匀和彻底排除了混合料内的气泡。
高低压线圈均在真空和压力下浇注，使树脂绝缘即具有全包封性，又具有层匝间浸性。
绕注体具有致密的固化结构。
产品仅有极低的局部放电量，可控制在5PC以下E、高机械强度：带填料的树脂使绕注体内的膨胀系数差异小，固化收缩率下，内应力小，固化物的硬度高，在高低压线圈的内外表面环氧树脂包封层内，放置有预制成型的补强材料，具有尤如钢筋混泥土一样结构，有致密结构的措施，因而机械强度还大于纯环氧树脂，能承受突发短路电动力作用而无损伤。
F、高电气强度：高低压线圈均在真空中浇注成全密封结构，有良好的绝缘性能和抗电弧性能以及防潮性能，能承受大气过电压、操作过电压、暂态过电压和长期工作电压的电气强度，工频耐压为加强型。
G、高耐热强度：高低压线圈均为薄层环氧树脂包封绝缘，且导热系数大，有良好的散热性能，绝缘耐热等级均为H级，平均温升允许升12.5K，极限温度可达到180℃，具有很高的耐热强度，使用寿命在20年以上，可达30年。
引用标准◎GB/T10228-1997◎GB6450-86◎IEC726(下982)◎(国际电工委员会标准)◎Bbl094.1-1996◎JB/T10088-1999技术规范A、容量范围：20-2500KVAB、电压等级：6KV、10KV、35KVC、调压方式：无激磁调压D、分配范围：±2×2.5%或±5%E、频率：50HZF、相数：3相或单相G、联接组标号：Y，yno或D，yu11H、阻抗电压：标准阻抗电压见技术参数表I、使用条件：环境温度不高于40℃，相对湿度可达100%，海拔不超过1000米，户内，换气量按变压器总损耗计算，不小于4m3/KW.min J、冷却方式：AN或AFK、防护等级：IP00或IP20(户内)、IP23L、绝缘耐热等级：H级绕组允许平均温升125KM、温度极限：180℃N、绝缘水平：额定电压工频耐压雷电冲击耐压6KV 25KV 60KV10KV 36KV 75KV20KV 50KV 125KV35KV 70KV 170KVO、温度测量及控制装置：数显三相低压绕组内部的近似温度，控制冷却风机。
《实用单元电路及其应用》《无线电爱好必读本(上)》《无线电爱好必读本(下)》《新型实用电源电路集锦》《万用电表使用技巧与实例》《英汉家用电子产品技术词汇》《无线电爱好者实用电子制作精选》《无线电识图与电路故障分析轻松入门》《灯光控制集成电路与灯光控制器制作》《高保真音响电路与家庭影院音响系统》《无线电维修精华丛书现代厨用电器速修方法与技巧》《新型I2C总线控制的单片彩色电视机电路、调试与检修》《无线电爱好者丛书精品系列新型实用功率放大电路集锦》《数字万用表应用技巧》《最新万用表妙用100例》《数字万用表电路图全集》《新型万用表的使用技巧》《新编实用数字化测量技术》《新型特种集成电源及应用》《特种集成电源最新应用技术》《新型数学电压表原理与应用》《新型单片开关电源的设计与应用》《模拟与数字万用表检测及应用技术》《胜利牌数字仪器仪表原理与检修指南》《万用表测量技巧(测量电子元件的圣经)》《第1篇常用资料》《第2篇电磁学与电路基础》《第3篇电子材料》《第4篇电子元器件》《第5篇模拟电路》《第6篇数字电路》《第7篇微波技术天线与电波传播》《第8篇广播电视与声像技术》《第9篇通信雷达导航与电子对抗》《第10篇电力电子技术》《第11篇电子测量与电子仪器》《第12篇机械量的电子测量》《第13篇电子计算机》《第14篇自动控制与控制仪表》《第15篇电子技术在机械制造方面的应用》《第16篇医疗电子技术》《第17篇电子产品的工艺结构与可靠性》《电子实用手册》《TTL实用数字电路手册》《通用集成电路速查手册》《最新集成电路互换手册》《常用电子元器件简明手册》《CMOS 4000系列集成电路标准中文数据手册》《变压器全书》《电机与变压器》《变压器经济运行》《变压器试验技术》《电力变压器安装》《电力变压器手册》《脉冲变压器设计》《变压器应用与维修》《电力变压器绝缘技术》《变压器故障诊断与修理》《电源变压器装修数据汇集》《特种行输出变压器的代换》《新编变压器实用技术问答》《电气卷3--电机及变压器类》《电力变压器检修与试验手册》《发电机变压器继电保护应用》《输配电设备手册变压器设备》《变压器最佳容量确定和经济运行》《变压器电感器微型电机技术数据大全》《进口国产家用电器变压器维修数据手册》《电机维修及计算变压器电动机发电机》《继电保护丛书发电机变压器整流型保护继电器原理》《常用供配电设备选型手册第五分册组合（箱式）变电站、变压器》《电气自动化新技术丛书执行电动机》《电动机应用技术丛书实用电动机控制》《电动机应用技术丛书交流电力拖动及应用》《电气自动化新技术丛书同步电动机调速系统》《电气自动化新技术丛书异步电动机直接转矩控制》《电气自动化新技术丛书直流无刷电动机原理及应用》《电动机应用技术丛书变频器应用技术及电动机调速》《电气自动化新技术丛书开关型磁阻电动机调速控制技术》@@@ 5 电机权威资料 @@@《异步电动机设计手册》《小功率电动机选型手册》《小功率电动机应用技术手册》《新编电动机绕组布线接线彩色图集1》《新编电动机绕组布线接线彩色图集2》《电机工程手册电机卷小功率电动机》《电工实用技术丛书三相异步电动机绕组图册》《电工类实用手册大系电动机绕组布线和接线彩图》《小型三相异步电动机技术手册（Y系列及其派生系列）》@电阻器电容器电感器等资料书库@《常用电子元器件简明手册》《常用电子元器件手册》《现代敏感元器件实用技术手册》《最新电子元器件产品大全电阻器电容器电感器》@二极管资料书库@《最新世界二极管特性代换手册》《晶体二极管实用电路集萃》《功率晶体管和开关二极管的应用技巧》@三极管资料书库@《晶体管型号资料大全》《世界最新晶体管代换手册——国外与国外、国外与国内晶体管代换型号》《新编中外晶体管互换全集》《双极、场效应晶体管原理》《最新美国欧洲韩国晶体管参数及互换全集》《最新世界三极管特性代换手册》《半导体开关元件原理及应用》(Motorola 集成电路应用技术丛书）@场效应管资料书库@《TMOS功率场效应晶体》(Motorola 集成电路应用技术丛书) 《VMOS功率场效应晶体管及其应用》《场效应和双极型功率晶体管物理》《砷化镓微波功率场效应晶体管及其集成电路》《双极、场效应晶体管原理》《最新世界场效应管特性代换手册》@可控硅资料书库@《世界可控硅参数大全》《最新世界晶闸管特性代换手册》《速查速用世界最新可控硅替换手册》《晶闸管变充技术学习与实验》《晶闸管变流技术题例及电路设计》《晶闸管变流技术应用图集》《晶闸管实用技术问题解答》《实用晶闸管电路大全SCR、MOSFET、GTR、IGBT应用》《实用可控硅电路集》《实用双向可控硅应用500例》《同步电机可控硅励磁系统》。
变压器主要技术参数详解（齐全）你想知道的，这里都有。
1.额定容量：指额定工作条件下变压器的额定输出能力（等于U×I，单位为kVA）；2.额定电压：空载、额定分接下，端电压的值（即一次、二次侧电压值）；3.空载损耗：空载条件下，变压器的损耗（也叫铁耗）；4.空载电流：空载条件下，一次侧线圈流过的电流值；5.短路损耗：一次侧通额定电流，二次短路时所产生的损耗（主要是线圈电阻产生的）；6.分接（抽头）的概念：为适合电网运行需要，一般的变压器高压侧都有抽头，这些抽头的电压值都是用额定电压的百分比表示的，即所谓的分接电压。
例如，高压10kV的变压器具有±5%的抽头，就是说该变压器可以运行在三个电压等级：10.5kV（+5%）、10kV （额定）、9.5kV（-5%）。
一般来说，有载调压变压器的抽头数（分接点）较多，如7分接点（±3×2.5%）和9分接点（±4×2%）等。
由于不能够完全保证分接开关的同步切换，所以有载调压变压器一般不能够并联运行。
7.有功负荷：电力系统中产生机器能或热能的负荷。
但是负载中纯阻性的负荷只消耗有功功率，如电热、电炉、照明等电力负荷完全是有功负荷。
而异步电动机、同步电动机的负载中既消耗有功功率，同时又消耗无功功率，其中作功产生机器能的部分属有功负荷。
有功负荷要由发电机有功功率来供应。
8.无功负荷：在电力负载中不作功的部分。
只在感性负载中才消耗无功功率。
如：变压器、电动机、空调、冰箱等。
所以在发电机输出有功功率的同时，还需要提供无功功率。
无功功率不能满足电网时，系统的电压将会下降，为了满足用户的需求，所以在变电所里要安装无功补偿器，来保持无功功率的平衡，这样才能维持电压水平。
9.事故备用：电力系统中备用容量的组成部分之一。
由于发电设备可能发生临时性或永久性的故障而影响供电，所以系统必须设置一定数量的事故备用电源，来确保电力设施的安全。
箱变技术参数1.主要参数变压器种类：环氧树脂浇注干式变压器变压器型号：SCB10-1250/10产品安装方式：户外式额定电压：12/0.4（KV）额定电流：72.2/1804（A）变压器的额定容量：1250KVA变压器的空载损耗：1950W变压器的负载损耗：12000W低压主母排尺寸：125×10）mm2额定热稳定电流及时间：a).高压回路：20KA/4S b) .低压主回路：30KA/1S c) .接地回路：12.5KA/4S 工作耐压：a).高压回路：42KV b) .高压开关断口：48KVc).低压回路：2.5KV d) .控制和辅助回路：2.0KV雷击冲击耐压：a).高压回路：75KV b) .高压开关断口：85KV c) .低压回路：7.4KV外壳防护等级：1P33D爬电距离：高压侧相对地之间≥192/168mm（有机绝缘）低压侧相与相之间≥12.5mm低压侧相与相之间≥12.5mm声级：≤55d B外壳等级：10 K（Ⅱ级污秽地区）爬电距离：高压侧相对地之间≥240/216mm（有机绝缘/无机绝缘）高压侧相与相之间≥416/374mm（有机绝缘/无机绝缘）低压侧相与地之间≥12.5mm低压侧相与相之间≥12.5mm电气间隙：高压侧相与地之间≥125mm 高压侧相与相之间≥125mm高压侧导体与无孔遮拦之间≥155mm高压侧导体与网状遮拦之间≥225mm低压侧相与地之间≥10mm 低压侧相与相之间≥10mm 2.型号的解释﹡型号的解释：F . R）/T-电力变压器额定容量低压侧额定电压高压侧额定电压高压/ 低压预装式变电站。
