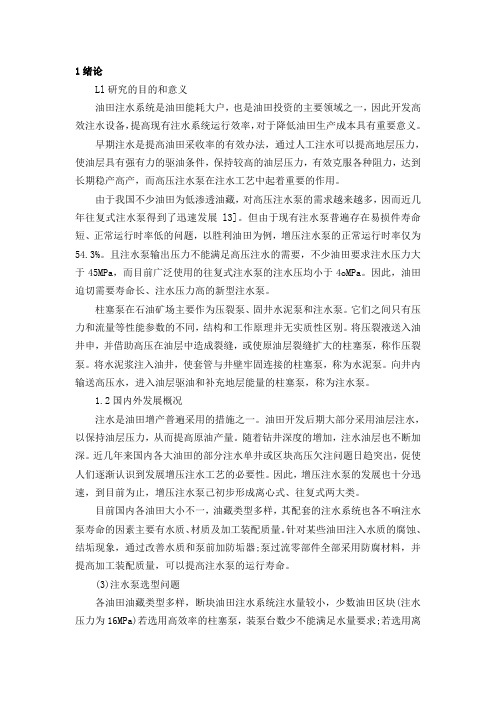

1绪论Ll研究的目的和意义油田注水系统是油田能耗大户，也是油田投资的主要领域之一，因此开发高效注水设备，提高现有注水系统运行效率，对于降低油田生产成本具有重要意义。
早期注水是提高油田采收率的有效办法，通过人工注水可以提高地层压力，使油层具有强有力的驱油条件，保持较高的油层压力，有效克服各种阻力，达到长期稳产高产，而高压注水泵在注水工艺中起着重要的作用。
由于我国不少油田为低渗透油藏，对高压注水泵的需求越来越多，因而近几年往复式注水泵得到了迅速发展l3]。
但由于现有注水泵普遍存在易损件寿命短、正常运行时率低的问题，以胜利油田为例，增压注水泵的正常运行时率仅为54.3%。
且注水泵输出压力不能满足高压注水的需要，不少油田要求注水压力大于45MPa，而目前广泛使用的往复式注水泵的注水压均小于4oMPa。
因此，油田迫切需要寿命长、注水压力高的新型注水泵。
柱塞泵在石油矿场主要作为压裂泵、固井水泥泵和注水泵。
它们之间只有压力和流量等性能参数的不同，结构和工作原理并无实质性区别。
将压裂液送入油井申，并借助高压在油层中造成裂缝，或使原油层裂缝扩大的柱塞泵，称作压裂泵。
将水泥浆注入油井，使套管与井壁牢固连接的柱塞泵，称为水泥泵。
向井内输送高压水，进入油层驱油和补充地层能量的柱塞泵，称为注水泵。
1.2国内外发展概况注水是油田增产普遍采用的措施之一。
油田开发后期大部分采用油层注水，以保持油层压力，从而提高原油产量。
随着钻井深度的增加，注水油层也不断加深。
近几年来国内各大油田的部分注水单井或区块高压欠注问题日趋突出，促使人们逐渐认识到发展增压注水工艺的必要性。
因此，增压注水泵的发展也十分迅速，到目前为止，增压注水泵己初步形成离心式、往复式两大类。
目前国内各油田大小不一，油藏类型多样，其配套的注水系统也各不响注水泵寿命的因素主要有水质、材质及加工装配质量。
针对某些油田注入水质的腐蚀、结垢现象，通过改善水质和泵前加防垢器;泵过流零部件全部采用防腐材料，并提高加工装配质量，可以提高注水泵的运行寿命。
柱塞泵原理柱塞泵是一种常见的流体传动机械，它是通过柱塞在泵壳内的来回运动完成液体的吸入和排出，实现流体的输送。
下面就让我们一起来了解一下柱塞泵的原理。
一、构造组成柱塞泵主要由下列部分组成：1.泵体：泵壳即泵体，它是容纳柱塞的设备，其内部腔体要充分密封。
2.柱塞：柱塞是直径与泵缸相同的柱形活塞，它是泵的一个重要组成部分，它的密封性能直接影响该泵的使用效果。
3.阀门：阀门主要分为吸入阀和排出阀，一般采用球阀、活塞阀或千斤顶阀来实现。
4.传动机构：传动机构通常是通过高速转动的马达和齿轮来驱动柱塞的上下运动。
二、工作原理柱塞泵的工作原理比较简单，其工作流程如下：1.柱塞向上运动，容积增大，泵腔内压力降低，吸入阀自动开启，形成低压区域。
2.柱塞向下运动，容积减小，泵腔内压力升高，排出阀自动开启，形成高压区域。
3.柱塞不断上下运动，让泵腔内的液体不断被吸入和排出，完成流体的输送。
三、应用领域柱塞泵被广泛应用于各种工业领域，如化工、石油、食品等。
由于其工作原理简单、精度高、线性输出特性好等优点，在许多场合中被视为首选的流体传输机械。
四、优点和不足柱塞泵的优点主要有以下几点：1.封闭式结构使得泵的耐腐蚀性能好。
2.不需加油、无油脂污染。
3.输送精度高，能够对细小的流量变化做出快速响应。
4.有效地减小了泵管脱落及滑动部件因振荡而产生噪声的风险。
柱塞泵的不足主要有以下几点：1.输出压力、由柱塞尼龙、阀门孔和密封件反复磨损而降低。
2.构造复杂，维护难度大。
高压泵柱塞工作原理
高压泵柱塞工作原理是指通过柱塞和活塞的往复运动，将液体压缩并提供高压力的装置。
其具体工作原理如下：
1. 液体进入泵体：当泵体内的柱塞在活塞的作用下向上移动时，泵体的进水阀门打开，液体从进水口进入泵体内部。
2. 液体被压缩：随着柱塞继续向上移动，泵体的进水阀门关闭，柱塞压缩泵体内的液体。
此时，液体的压力逐渐增大。
3. 液体排出：当柱塞达到最高点时，泵体的泵出阀门打开，压缩的液体被排出。
同时，柱塞开始向下移动。
4. 液体再次进入泵体：当柱塞向下移动时，泵体的泵出阀门关闭，泵体的进水阀门再次打开，液体重新进入泵体内。
5. 循环往复：随着柱塞的往复运动，液体被循环压缩和排出，从而提供高压力的液体输送。
需要注意的是，柱塞泵通常需要配合电机或者其他动力源来驱动柱塞的往复运动，以实现液体的高压输送。
同时，柱塞和泵体之间需要密封良好，以防止液体泄漏。

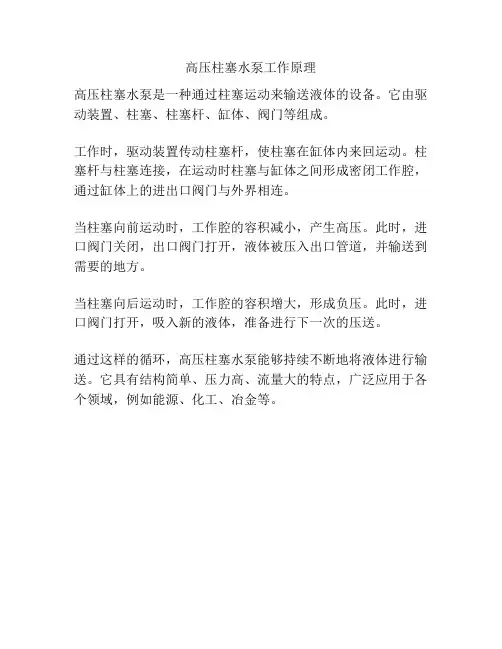

高压柱塞水泵工作原理
高压柱塞水泵是一种通过柱塞运动来输送液体的设备。
它由驱动装置、柱塞、柱塞杆、缸体、阀门等组成。
工作时，驱动装置传动柱塞杆，使柱塞在缸体内来回运动。
柱塞杆与柱塞连接，在运动时柱塞与缸体之间形成密闭工作腔，通过缸体上的进出口阀门与外界相连。
当柱塞向前运动时，工作腔的容积减小，产生高压。
此时，进口阀门关闭，出口阀门打开，液体被压入出口管道，并输送到需要的地方。
当柱塞向后运动时，工作腔的容积增大，形成负压。
此时，进口阀门打开，吸入新的液体，准备进行下一次的压送。
通过这样的循环，高压柱塞水泵能够持续不断地将液体进行输送。
它具有结构简单、压力高、流量大的特点，广泛应用于各个领域，例如能源、化工、冶金等。
图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。
01动力端(1)曲轴曲轴为此泵中关键部件之一。
采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。
(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。
(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。
(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。
(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。
2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。
(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。
(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。
接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。
3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。
(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。
(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。
(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。
柱塞泵的结构组成
答案：
结构组成
柱塞泵的结构组成主要包括以下几个部分：
轴向柱塞泵：这种泵利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来实现吸油和压油。
其结构包括柱塞、缸体、配流盘等。
径向柱塞泵：这种泵的活塞或柱塞的往复运动方向与驱动轴垂直。
其结构包括驱动轴、十字联轴器、液压缸体转子、定子、滑靴、柱塞等。
工作原理
柱塞泵的工作原理是通过柱塞在缸体中的往复运动，使密封工作容腔的容积发生变化，从而实现吸油和压油。
轴向柱塞泵利用与传动轴平行的柱塞在柱塞孔内往复运动，而径向柱塞泵则通过驱动轴带动转子转动，使柱塞做往复运动。
应用场景
柱塞泵由于其高压力、大流量和流量调节方便的特点，被广泛应用于高压、大流量和需要流量调节的场合。
例如，液压机、工程机械和船舶等领域都广泛使用柱塞泵。
此外，液压柱塞泵特别适用于高含固率、粘稠物料的长距离管道输送，广泛应用于污水处理、固体废物处理、矿山冶金、清淤、疏浚、石油化工、电厂和水泥工业等领域。
打药机柱塞泵工作原理打药机柱塞泵是一种常见的农业用泵，主要用于农药的喷雾施用。
它的工作原理主要包含往复运动、负压吸入和阀门控制等方面。
本文将详细介绍这些原理。
往复运动打药机柱塞泵的往复运动是指柱塞在泵体内部进行往复移动，从而实现将药液从药箱吸入泵腔并排出的过程。
柱塞泵的内部结构主要由泵体、柱塞、吸入阀和排出阀等组成。
柱塞泵工作时，柱塞在泵体的缸筒内做往复直线运动。
当柱塞向后移动时，泵腔内的压力降低，药液在大气压的作用下从药箱进入泵腔；当柱塞向前移动时，泵腔内的压力升高，药液在压力作用下从泵腔进入输水管路，最终喷洒到植物上。
负压吸入打药机柱塞泵的负压吸入原理是指利用泵腔内外的压力差，将药液从药箱吸入泵腔的过程。
密封容积的变化和吸油压力的产生是实现负压吸入的关键。
当柱塞向后移动时，泵腔内的容积增大，泵腔内的压力降低，此时药液在大气压的作用下进入泵腔；同时，密封容积减小，泵腔与大气压之间的压差减小，吸油压力逐渐降低。
当柱塞向前移动时，密封容积增大，泵腔内的压力升高，药液在压力作用下从药箱进入泵腔；同时，密封容积减小，泵腔与大气压之间的压差增大，吸油压力逐渐升高。
阀门控制打药机柱塞泵的阀门控制原理主要是通过三位四通电磁阀来控制吸油和排油的开关。
三位四通电磁阀由阀体、阀芯和线圈等组成，阀芯有三种状态：左位、中位和右位。
当阀芯处于左位时，阀口关闭，无油液排出；当阀芯处于中位时，阀口开启，油液通过阀口排出；当阀芯处于右位时，阀口关闭，油液停止排出。
通过控制线圈的通电状态，可以控制阀芯的位置。
当线圈通电时，阀芯向右移动，三位四通电磁阀进入右位状态；当线圈断电时，阀芯在弹簧力的作用下向左移动，三位四通电磁阀进入左位状态。
通过控制线圈通电和断电的时间和频率，可以控制吸油和排油的开关时间和频率。
其他特点打药机柱塞泵除了上述原理外，还有其他特点。
例如，由于药液的黏性和流速的变化，流量会表现出脉动现象。
这会影响到喷雾的均匀度和效果。

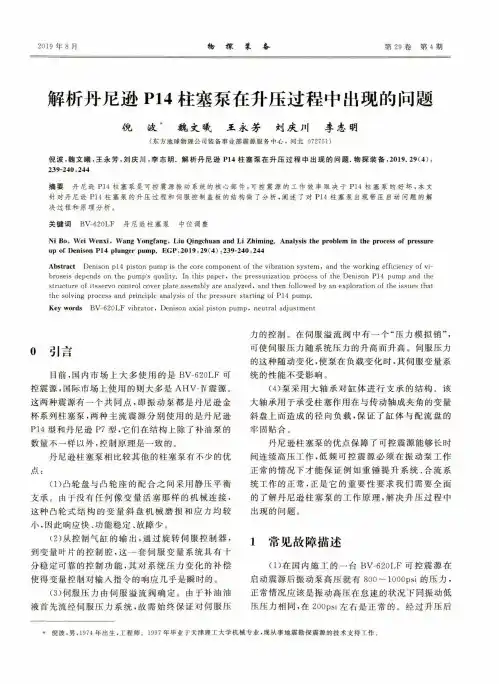

2019年8月物探装备第29卷第4期解析丹尼逊P14柱塞泵在升压过程中出现的问题俛波* 魏丈哦王永芳刘庆川李志明*倪波，男，1974年出生，工程师。
1997年毕业于天津理工大学机械专业，现从事地震勘探震源的技术支持工作。
(东方地球物理公司装备事业部震源服务中心，河北072751)倪波•魏文曦•王永芳，刘庆川•李志明.解析丹尼逊P14柱塞泵在升压过程中出现的问题.物探装备,2019.29(4)：239-240,244摘要 丹尼逊P14柱塞泵是可控震源振动系统的核心部件，可控震源的工作效率取决于P14柱塞泵的好坏，本文 针对丹尼逊P14柱塞泵的升压过程和伺服控制盖板的结构做了分析，阐述了对P14柱塞泵出现带压启动问题的解决过程和原理分析。
关键词 BV-620LF 丹尼逊柱塞泵中位调整Ni Bo, Wei Wenxi , Wang Yongfang, Liu Qingchuan and Li Zhiming. Analysis the problem in the process of pressure up of Denison P14 plunger pump. EGP,2019,29(4) ：239-240,244Abstract Denison pl4 piston pump is the core component of the vibration system, and the working efficiency of vibroseis depends on the pump's quality. In this paper, the pressurization process of the Denison P14 pump and the structure of itsservo control cover plate assembly are analyzed » and then followed by an exploration of the issues that the solving process and principle analysis of the pressure starting of P14 pump.Key words BV-620LF vibrator, Denison axial piston pump, neutral adjustment0引言目前，国内市场上大多使用的是BV-620LF 可控震源，国际市场上使用的则大多是AHV-1V 震源。
高压柱塞泵研究报告高压柱塞泵是一种高压流体输送设备，广泛应用于化工、石油、冶金、航空等领域。
本文对高压柱塞泵的结构、工作原理、性能参数等方面进行了研究和分析，总结了目前国内外高压柱塞泵的发展现状，并对其未来的发展趋势进行了展望。
关键词：高压柱塞泵；结构；工作原理；性能参数；发展趋势一、引言高压柱塞泵是一种能够输送高压流体的设备，其主要应用领域包括化工、石油、冶金、航空等。
随着工业技术的不断发展，高压柱塞泵在各个领域中扮演着越来越重要的角色。
本文旨在对高压柱塞泵的结构、工作原理、性能参数等方面进行研究和分析，总结国内外高压柱塞泵的发展现状，并对其未来的发展趋势进行展望。
二、高压柱塞泵的结构高压柱塞泵的结构主要由进口阀、柱塞、出口阀、密封、泵体等组成。
其中，进出口阀主要用于调节流量，柱塞则是高压柱塞泵的核心部件，其运动轨迹决定了流体的压力和流量。
密封是高压柱塞泵的关键部件，其质量直接影响着高压柱塞泵的使用寿命和性能。
三、高压柱塞泵的工作原理高压柱塞泵的工作原理是利用柱塞的运动将流体压缩，并将其输送到出口。
具体来说，当柱塞向前运动时，进口阀关闭，出口阀打开，此时流体被压缩并向出口方向流动；当柱塞向后运动时，进口阀打开，出口阀关闭，此时流体被吸入泵体中。
通过这样的循环过程，高压柱塞泵能够持续地输送高压流体。
四、高压柱塞泵的性能参数高压柱塞泵的性能参数包括流量、压力、效率、噪音等。
其中，流量是指高压柱塞泵单位时间内输送流体的体积，其单位为立方米/小时；压力是指高压柱塞泵所能产生的最大压力，其单位为兆帕；效率是指高压柱塞泵输送流体的能量转换效率，其单位为%；噪音是指高压柱塞泵在工作过程中产生的噪音，其单位为分贝。
五、高压柱塞泵的发展现状目前，国内外高压柱塞泵的发展趋势主要包括以下几个方面：（一）高压柱塞泵的结构不断优化，采用新型材料和新工艺制造，以提高其耐腐蚀性和使用寿命；（二）高压柱塞泵的性能不断提升，如流量、压力、效率等指标均有显著提高；（三）高压柱塞泵的应用领域不断扩大，如在航空、航天、核工业等领域中的应用越来越广泛；（四）高压柱塞泵的自动化程度不断提高，如采用电子控制技术，实现高压柱塞泵的自动控制和监测。

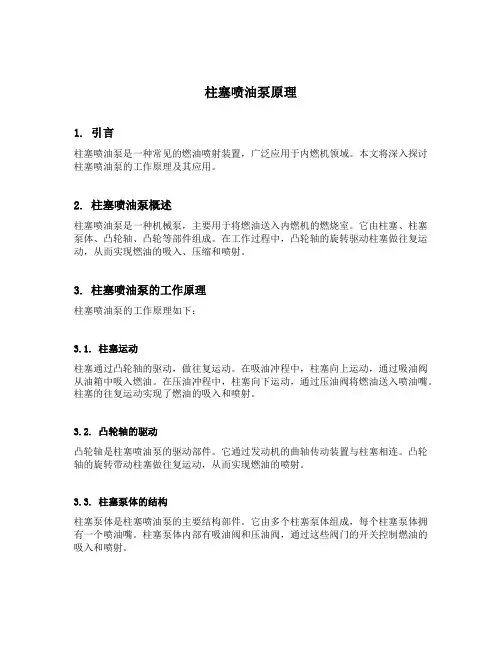

柱塞喷油泵原理1. 引言柱塞喷油泵是一种常见的燃油喷射装置，广泛应用于内燃机领域。
本文将深入探讨柱塞喷油泵的工作原理及其应用。
2. 柱塞喷油泵概述柱塞喷油泵是一种机械泵，主要用于将燃油送入内燃机的燃烧室。
它由柱塞、柱塞泵体、凸轮轴、凸轮等部件组成。
在工作过程中，凸轮轴的旋转驱动柱塞做往复运动，从而实现燃油的吸入、压缩和喷射。
3. 柱塞喷油泵的工作原理柱塞喷油泵的工作原理如下：3.1. 柱塞运动柱塞通过凸轮轴的驱动，做往复运动。
在吸油冲程中，柱塞向上运动，通过吸油阀从油箱中吸入燃油。
在压油冲程中，柱塞向下运动，通过压油阀将燃油送入喷油嘴。
柱塞的往复运动实现了燃油的吸入和喷射。
3.2. 凸轮轴的驱动凸轮轴是柱塞喷油泵的驱动部件。
它通过发动机的曲轴传动装置与柱塞相连。
凸轮轴的旋转带动柱塞做往复运动，从而实现燃油的喷射。
3.3. 柱塞泵体的结构柱塞泵体是柱塞喷油泵的主要结构部件。
它由多个柱塞泵体组成，每个柱塞泵体拥有一个喷油嘴。
柱塞泵体内部有吸油阀和压油阀，通过这些阀门的开关控制燃油的吸入和喷射。
4. 柱塞喷油泵的应用柱塞喷油泵广泛应用于内燃机领域，特别是柴油机。
它具有以下优点：4.1. 高压喷射柱塞喷油泵能够实现高压喷射，确保燃油充分细化，提高燃烧效率，减少尾气污染。
高压喷射还有利于提高发动机的动力性能。
4.2. 燃油控制精度高柱塞喷油泵的喷油量可以通过调整凸轮轴的旋转角度和柱塞泵体的调节机构来控制。
其燃油控制精度高，适用于不同负荷和转速条件下的工作。
4.3. 结构简单可靠柱塞喷油泵的结构相对简单，易于制造和维修。
其喷油系统主要由凸轮轴和柱塞泵体组成，不需要复杂的电子控制系统，因此具有较高的可靠性。
5. 柱塞喷油泵的发展趋势随着技术的不断发展，柱塞喷油泵也在不断改进和升级。
未来柱塞喷油泵的发展趋势主要表现在以下几个方面：5.1. 高压喷射技术的应用随着发动机技术的进步和环保要求的提高，柱塞喷油泵将更加广泛地应用于气缸直喷发动机中。
