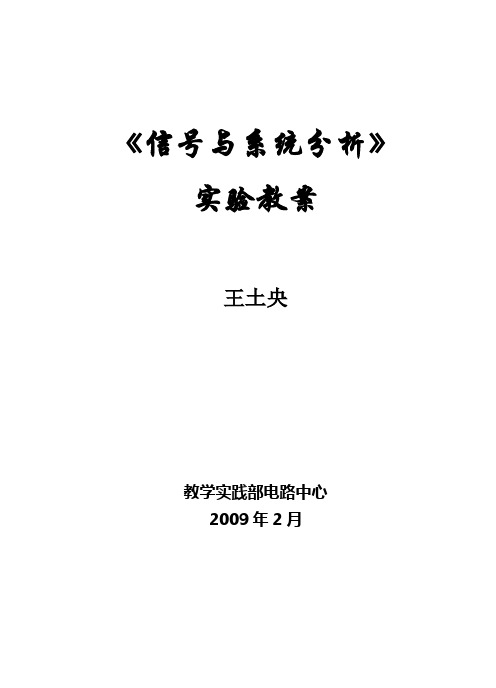

《信号与系统分析》实验教案王土央教学实践部电路中心2009年2月实验一 时域分析一. 实验目的1. 研究动态网络的阶跃信号、冲激信号、阶跃响应、冲激响应及两 者之间的关系,用示波器观测其波形。
2. 验证卷积积分法。
二. 教学重点和难点1. 重点:了解理想信号、阶跃信号和冲激信号,在实验过程中一般 用方波信号和窄脉冲代替冲激信号。
2. 难点:示波器、信号源和实验箱的使用方法。
三. 参考资料1.《信号与系统》,作者:奥本海姆等;2.《信号与系统》,作者:王应生等;3.《信号与系统实验•设计•仿真》,作者:严俊等;四. 教学过程1. 讲解实验原理2. 介绍各实验仪器3. 讲解实验内容与步骤4. 实验报告要求5. 布置思考题五. 实验原理1. 冲激信号是阶跃信号的微分dt t dU t )()(=δ 2. 冲激响应也是阶跃响应的微分dtt dW t h )()(= 3. 某一信号)(t f 通过一线性系统后的响应为)()()(t h t f t y *=。
六. 实验设备1. 双踪示波器SS7802 一台2. 函数信号发生器EE1643 一台3. 信号系统实验箱 TPE-SS6 一台七. 实验内容与步骤(一)观察冲激信号与阶跃信号之间的关系1. 按图1-3-1在实验箱上连接好线路。
2. 输入端输入v V KHz f P iP 65==-,的方波信号。
3. 示波器测量输入)(t u 、输出波形)(t δ,记录波形,并将其分别与阶跃信号和冲激信号相比较(参见图1-3-2)。
图1-3-1 微分电路 图1-3-2阶跃信号与冲激信号提醒学生注意:1. 熟悉信号实验箱,信号源,示波器等仪器的使用方法。
2.了解理想信号阶跃信号,冲激信号在实验室一般用方波信号和窄脉冲来替代。
(二) 观察阶跃响应与冲激响应之间的关系(激励为阶跃信号的响应为阶跃响应,激励为冲激信号的响应为冲激响应。
)1.先获得阶跃响应)(t w2.再观察冲激响应)(t h3.观察阶跃响应与冲激响应之间的关系。
信号与系统实验讲义吴彬安徽师范大学物理与电子信息学院二○一○年一月前言“信号与系统”是无线电技术、自动控制、通信工程、生物医学电子工程、信号图象处理、空间技术等专业的一门重要的专业基础课,也是国内各院校相应专业的主干课程。
当前,科学技术的发展趋势既高度综合又高度分化,这要求高等院校培养的大学生,既要有坚实的理论基础,又要有严格的工程技术训练,不断提高实验研究能力、分析计算能力、总结归纳能力和解决各种实际问题的能力。
21世纪要求培养“创造型、开发型、应用型”人才,即要求培养智力高、能力强、素质好的人才。
由于该课程核心的基本概念、基本理论和分析方法都非常重要,而且系统性、理论性很强,为此在学习本课程时,开设必要的实验,对学生加深理解深入掌握基本理论和分析方法,培养学生分析问题和解决问题的能力,以及使抽象的概念和理论形象化、具体化,对增强学习的兴趣有极大的好处,做好本课程的实验,是学好本课程的重要教学辅助环节。
在做完每个实验后,请务必写出详细的实验报告,包括实验方法、实验过程与结果、心得和体会等。
目录实验一基本运算单元 (3)实验二用同时分析法观测50H z非正弦周期信号的分解与合成 (9)实验三无源和有源滤波器 (13)实验四二阶网络函数的模拟 (18)实验五二阶网络状态轨迹的显示 (22)实验六抽样定理 (27)实验七MATLAB在信号与系统的时域分析中的应用 (31)实验八MATLAB在信号与系统的变换域分析中的应用 (40)附录一TKSS-C型信号与系统实验箱 (51)附录二扫频电源操作使用说明 (55)实验一 基本运算单元一、实验目的1、熟悉由运算放大器为核心元件组成的基本运算单元;2、掌握基本运算单元特性的测试方法。
二、实验设备与仪器1、信号与系统实验箱TKSS-C 型;2、双踪示波器。
三、实验原理1、运算放大器运算放大器实际就是高增益直流放大器,当它与反馈网络连接后,就可实现对输入信号的求和、积分、微分、比例放大等多种数学运算,运算放大器因此而得名。
教案:信号与系统一、教学目标:1. 了解信号与系统的基本概念和基本理论。
2. 掌握信号的分类与性质。
3. 理解系统的概念和特点。
4. 学习信号与系统的基本运算和变换。
5. 培养分析和处理信号与系统问题的能力。
二、教学内容:1. 信号与系统的概述1.1 信号的定义和分类1.2 系统的定义和特征1.3 信号与系统的关系2. 基本信号的性质2.1 常用信号的定义和特点2.2 奇偶信号与周期信号2.3 指数信号和复指数信号3. 连续时间信号与系统3.1 连续时间信号的表示与性质3.2 连续时间系统的表示与性质3.3 连续时间信号的基本运算和变换4. 离散时间信号与系统4.1 离散时间信号的表示与性质4.2 离散时间系统的表示与性质4.3 离散时间信号的基本运算和变换5. 线性时不变系统5.1 线性系统的定义和特性5.2 时不变系统的定义和特性5.3 线性时不变系统的性质和表示6. 信号和系统的连续时间和离散时间表示关系6.1 数模转换和模数转换6.2 连续时间信号的采样与重构6.3 采样定理和抽样定理三、教学方法:1. 讲授教学法:通过讲解教师将信号与系统的基本概念和基本理论传授给学生。
2. 实践教学法:通过实际操作和实验,让学生亲自感受信号与系统的性质和运算。
3. 讨论教学法:组织学生进行讨论,促进彼此之间的思维碰撞和交流。
四、教学重点:1. 信号与系统的基本概念和分类。
2. 信号和系统的基本运算和变换。
3. 线性时不变系统的特性和表示。
五、教学评价:1. 课堂小测验:通过课堂小测验检查学生对信号与系统基本概念和基本理论的掌握情况。
2. 实验报告:通过学生完成的实验和实验报告,评价其对信号与系统的基本运算和变换的理解和掌握情况。
3. 期末考试:通过期末考试检查学生对信号与系统整体知识体系的掌握情况。
六、教学资源:1. 课本:信号与系统教材。
2. 电子实验设备:电脑、信号发生器、示波器等。
七、教学反思:信号与系统作为电子信息工程专业的一门重要基础课程,对于学生的综合能力培养具有重要意义。
“信号与系统”是电信工程、自动化、计算机、电子信息等专业的重要基础课程之一,是掌握现代信号处理、通信、控制等领域技能的必备基础。
而实验教学是“信号与系统”课程教学中不可或缺的一环,既可以巩固学生的理论知识,也可以让学生亲身体验在实际应用中的应用效果和实现过程,进一步增强学生的实践能力和创新思维。
因此,本文将从课程目标、实验内容、教学方法和评估方式等方面探讨“信号与系统”实验教学设计。
一、课程目标“信号与系统”课程旨在使学生掌握信号的表示与处理方法、系统的分析与设计方法,具备运用基本理论和方法解决信号处理、通信、控制、图像处理等技术问题的能力。
而实验教学的目的就是通过实例引导学生掌握理论知识,掌握基本实验技能,使学生真正理解所学知识的实际应用场景。
因此,实验教学设计应关注以下方面:1.培养学生的实际应用能力;2.帮助学生掌握实验技能;3.引导学生独立思考问题;4.提高学生的创新能力。
二、实验内容“信号与系统”实验的主要内容包括信号的表示与处理、系统的分析与设计以及应用效果的验证。
下面分别进行介绍:1.信号的表示与处理:包括离散信号与连续信号、周期信号与非周期信号、能量信号与功率信号、线性系统与非线性系统等方面的实验。
2.系统的分析与设计:主要包括系统的时域与频域分析、系统的传输函数与频率响应、系统的稳定性分析、系统的滤波设计等方面的实验。
3.应用效果的验证:通过实验验证掌握所学知识时,还要关注实际应用效果的验证。
例如,设计一个模拟信号处理器的实验,用于对比不同滤波器设计方法(IIR、FIR 等)的性能,也可以利用实验室设备搭建一个通信系统,观察信号的传输效果等等。
三、教学方法实验教学的方式应该尽量注重引导学生独立思考和实践能力的培养,具体可以采用以下方法:1.理论讲解与案例分析相结合:在实验前,应该先进行理论讲解并讲解实验步骤、设备使用方法等,使学生在做实验时可以清楚地理解实验目的及操作要求。
同时,结合实验和案例分析,在实验过程中引导学生思考实验的理论依据。
电子科技大学微电子与固体电子学院标准实验报告(实验)课程名称:信号与系统电子科技大学教务处制表电 子 科 技 大 学实 验 报 告学生姓名:秦潇峰 学 号:2903203008 指导教师:张鹰一、实验室名称:信号与系统实验室 二、实验项目名称:连续系统的幅频特性测量三、实验原理:设一个系统的传递函数为H(S),输入冲激信号)(t δ的响应就是这个系统的冲激响应h(t),H(S)与h(t)是一对变换,它能表征一个系统的性能。
任意一个时间连续信号可以表示成冲激信号的加权和移位之和。
⎰+∞∞--=ττδτd t x t x )()()(x(t)通过系统的响应y(t)是系统对加权和移位冲激信号)()(τδτ-t x 的响应的叠加。
)()(τδτ-t x 的响应为)()(ττ-t h x ,那么y(t)为:)(*)()()()(t h t x d t h x t y =-=⎰+∞∞-τττx(t)通过系统的响应y(t)就是x(t)与系统冲激响应h(t)的卷积。
低通滤波器U12的原理图如图3.1-1所示。
Input Output图3.1-1 二阶有源低通滤波器U12的电路原理图零频增益为:10=G 自然角频率为:s krad C C R R n /37.2612121==ω阻尼系数为:212.0)1(2211012211122=--+=C R CR G C R C R C R C R ξ 传递函数为:2220)(nn ns s G s G ωξωω++=归一化的传递函数为:1212.011)(22++=++=λλλλλξs s s s G s G微分方程描述的系统输入输出关系:)()()()(20222t x G t y t y dt d t y dtd n n n ωωξω=++ 单位冲激响应: )(]))2/(1[sin()2/(11)(22/20t u t e G t h n t n n ξωξωξω--=-阶跃响应:)(41sin )2/(12)(41cos )()(22/2022/00t u t e G t u t e G t u G t y n t n t n n ⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛---⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛--=--ξωξξξωξωξω利用窄脉冲响应和宽脉冲响应可以近似冲激响应和阶跃响应。
信号与线性系统分析第五版课程设计一、实验目的本课程设计旨在加深学生对信号与线性系统分析的理解,通过手动计算和MATLAB仿真的方式掌握线性时不变系统的时域和频域分析方法,并利用系统性能指标及反馈控制方法进行系统设计与优化。
二、实验内容实验一:线性时不变系统的时域分析1.搭建一阶电路系统,并在Matlab中生成信号源,控制输入信号,测量输出响应;2.根据电路的特性计算纯电容或纯电感电路的暂态响应,比较实测结果与计算结果的差异;3.利用搭建的系统进行阻尼比为0.7的二阶系统的暂态响应计算;4.利用搭建的系统进行多个不同阻尼比的系统进行暂态响应计算,并对其进行比较分析。
实验二:线性时不变系统的频域分析1.对系统进行傅里叶分析,得到系统的频率响应函数(Bode图);2.利用Bode图分析系统的幅频特性和相频特性,并计算系统的增益裕度、相位裕度以及频率响应的极点和零点;3.通过控制系统参数,改变系统频率响应函数,分析结果并优化系统。
实验三:系统设计与优化1.设计一个高通滤波器,并通过测试进行验证;2.在高通滤波器的基础上,加入积分控制器,利用反馈控制的方法对系统进行优化;3.利用控制系统工具箱进行系统的控制与分析。
三、实验要求1.本课程设计为选修课程,仅面向信号与线性系统分析的专业学生。
2.实验时间:共计24学时,每学时为2小时。
3.所有操作步骤均需手动计算并在Matlab中进行仿真,精度控制在小数点后两位。
4.实验报告需使用Markdown格式编写,每次实验需要写出理论计算过程和仿真结果,并进行对比分析。
四、实验评分1.实验一、实验二各占总分30%,实验三占总分40%。
2.每次实验需提交实验报告,报告占总分30%。
3.实验考试占总分40%,包含在线答题和手动计算两部分。
五、参考资料1.信号与线性系统分析第五版,作者:Alan V. Oppenheim、Alan S.Willsky、S. Hamid Nawab。
实验一、非正弦周期信号的分解与合成一、实验目的1、用同时分析法观测50Hz 非正弦周期信号的频谱,并与其傅里叶级数各项的频率与系数作比较。
2、观测基波和其谐波的合成。
二、实验设备1、信号与系统实验箱(参考型号:TKSS —B 型)2、双踪示波器三、实验原理1、一个非正弦周期函数可以用一系列频率成整数倍的正弦函数来表示,其中与非正弦函数具有相同频率的成分称为基波或一次谐波,其它成分则根据其频率为基波频率的2、3、4、┅、n 等倍数分别称二次、三次、四次、┅、n 次谐波,其幅度将随谐波次数的增加而减小,直至无穷小。
2、不同频率的谐波可以合成一个非正弦周期波,反过来,一个非正弦周期波也可以分解为无限个不同频率的谐波成分。
3、一个非正弦周期函数可用傅里叶级数来表示,级数各项系数之间的关系可用一个频谱来表示,不同的非正弦周期函数具有不同的频谱图。
例如,方波的频谱图如图1-2所示。
图1-1 方波图1-2 方波频谱图方波信号的傅里叶表达式:)9sin 917sin 715sin 513sin 31(sin 4)( +++++=t t t t t U t u mωωωωωπ 周期信号频谱的特点:离散性、谐波性、收敛性; 奇函数只含正弦项,偶函数只含直流量和余弦项;奇谐函数只含奇次谐波分量,偶谐函数只含偶次谐波分量、直流量;四、实验重难点1、本实验以方波和三角波为重点进行实验数据的观测。
2、进行本实验前应熟悉信号与系统实验箱(参考型号:TKSS -B 型)、双踪示波器等有关仪器设备的操作。
五、实验步骤实验装置的结构如图1-3所示。
图1-3 信号分解合成实验装置结构框图1、打开电源总开关,检查50Hz方波信号输出;观察方波的周期和幅值。
2、将50Hz方波信号接到信号分解实验模块BPF输入端15脚(注意输入、输出地接在一起);将1、2短接,观察直流分量的幅值;将3,4短接,观察基波分量的频率和幅值,并记录之。
将5,6短接,观察二次谐波分量的频率和幅值,并记录之。
《信号与系统分析》实验教案王土央教学实践部电路中心2009年2月实验一 时域分析一. 实验目的1. 研究动态网络的阶跃信号、冲激信号、阶跃响应、冲激响应及两 者之间的关系,用示波器观测其波形。
2. 验证卷积积分法。
二. 教学重点和难点1. 重点:了解理想信号、阶跃信号和冲激信号,在实验过程中一般 用方波信号和窄脉冲代替冲激信号。
2. 难点:示波器、信号源和实验箱的使用方法。
三. 参考资料1.《信号与系统》,作者:奥本海姆等;2.《信号与系统》,作者:王应生等;3.《信号与系统实验•设计•仿真》,作者:严俊等;四. 教学过程1. 讲解实验原理2. 介绍各实验仪器3. 讲解实验内容与步骤4. 实验报告要求5. 布置思考题五. 实验原理1. 冲激信号是阶跃信号的微分dt t dU t )()(=δ 2. 冲激响应也是阶跃响应的微分dtt dW t h )()(= 3. 某一信号)(t f 通过一线性系统后的响应为)()()(t h t f t y *=。
六. 实验设备1. 双踪示波器SS7802 一台2. 函数信号发生器EE1643 一台3. 信号系统实验箱 TPE-SS6 一台七. 实验内容与步骤(一)观察冲激信号与阶跃信号之间的关系1. 按图1-3-1在实验箱上连接好线路。
2. 输入端输入v V KHz f P iP 65==-,的方波信号。
3. 示波器测量输入)(t u 、输出波形)(t δ,记录波形,并将其分别与阶跃信号和冲激信号相比较(参见图1-3-2)。
图1-3-1 微分电路 图1-3-2阶跃信号与冲激信号提醒学生注意:1. 熟悉信号实验箱,信号源,示波器等仪器的使用方法。
2.了解理想信号阶跃信号,冲激信号在实验室一般用方波信号和窄脉冲来替代。
(二) 观察阶跃响应与冲激响应之间的关系(激励为阶跃信号的响应为阶跃响应,激励为冲激信号的响应为冲激响应。
)1.先获得阶跃响应)(t w2.再观察冲激响应)(t h3.观察阶跃响应与冲激响应之间的关系。
强调:两波形的上半部分完全一致(下半部分是由于方波的下跳沿所引起,即非理想阶跃信号所致)。
图1-3-5 冲激响应 图1-3-6 实验电路图1-3-7阶跃响应的微分注意:该图与实际的图有区别,要求学生不要照抄。
(三)验证卷积积分法1. 按图1-3-3在实验箱上连接好线路,在输入端输入方波信号,)(t f 为方波,KHz f 1=,v 2=-P iP V 。
2. 用示波器观察并记录输入信号)(t f 波形,输出信号)(t g 波形。
3. 将)(t g 波形与)()(t h t f *计算结果的图形进行比较。
验证卷积积分法。
注意:要求学生一定要将实测图)(t g 画出,课后与理论计算的图进行比较,进一步理解信号卷积的概念和意义。
八. 实验报告要求1. 整理实验结果。
2.画出实验各步骤的波形图(时间轴对应)。
3.将卷积积分法的验证方法和过程整理记录下来。
九.思考题1.解释实验波形与理想(冲激、阶跃)波形有差异的原因。
2.)(tf 如何计算?h)(t十.下次实验内容的预习要求(信号的分解与合成实验):1.学会用软件Multisim。
特别要了解电路的连接方法;示波器,信号源等仪器的使用方法,周期,幅度的测量方法。
2.按指导书中的电路设计举例和实验要求设计好电路。
3.按设计性实验报告要求,写好预习报告。
实验二 信号的分解与合成一. 实验目的1. 观察信号波形的分解与合成,加深对信号频谱的理解。
2. 学会用软件Multisim 进行信号的分解和合成。
二. 教学重点和难点1. 重点:学会设计电路,对不同频率的方波信号进行分解与合成。
2. 难点:电路参数的设计,示波器读取波形的幅值、周期。
三. 实验原理任何电信号都可由不同频率、不同幅度和不同初相的正弦信号叠加而成。
对于周期性信号,其各次谐波的频率为基波频率的整数倍,而非周期性信号则包含有从零到无穷大的所有频率分量,每个分量的幅度都趋向无限小,但其相对大小是不同的。
当)(t f 为一周期性方波(幅度为m V ),其傅立叶级数展开为])5s i n (51)3s i n (31[s i n (4)(111 +++=t t t V t f m ωωωπ 四. 实验仪器与设备1. 微机 一台2. 软件Multisim 一套五. 实验内容与步骤1. 将30KHz 的方波信号分解出一、三、五次谐波; 首先在电子工作台上画出待分析的电路(参考下图)。
图1-3-8 信号分解与合成的电路函数信号发生器的设置:波形选择:方波频率:30KHz占空比:50% 信号幅度:1V再用示波器分别观测方波信号波形,一、三、五次谐波波形,合成波波形,测量周期,幅度。
2.画出各实验步骤的波形图(时间轴对应),标明周期,幅度。
实验注意:(1)电路连接的节点问题。
(2)示波器的连接点。
(3)周期,幅度的测量方法。
图1-3-9 方波的分解与合成六.实验报告要求1.整理实验结果。
2. 画出各实验步骤的波形图(时间轴对应),测量周期,幅度。
七.思考题比较输入方波和合成波,说明异同。
实验三 信号的频谱分析一.实验目的1.观测周期矩形脉冲的频谱特性;2.掌握对信号振幅频谱的顺序分析法——外差法;二.实验原理外差法的原理框图如图1-3-10所示。
图1-3-10 外差法原理图1. sn f 为被测的方波脉冲信号,信号中包含着各次谐波分量n f f f 21 、。
(图1-3-11)2. L f 为本振频率。
为保证两者混频后的差频等于混频器输出回路的谐振频率(KHz 1),则L f 的取值应为各谐波分量的频率加KHz 1,满足KHz f f sn L 1=-。
例如,基波频率为KHz 5,则对应的L f 应为KHz 6;二次谐波频率为KHz 10,则L f 应为KHz 11,……。
直至被测信号中90%以上分量的频率和振幅全部测出(至少完成两个包络以上的测试)。
值得注意的是,这个差频信号的幅度是正比于被测信号sn f 各频率分量的振幅。
3. 窄带选频滤波器:其作用是进一步保证差频输出信号KHz 1的准确性和纯净度。
4. 放大器:对输出信号进一步放大,以足够的幅度呈现在示波器上和毫伏表上,便于读数。
图1-3-11 振幅频谱图三.实验设备1.信号与系统实验箱 一台2. 双踪示波器SS7802 一台3.低频毫伏表 一台4.函数信号发生器EE1643 一台四.实验内容与步骤:(一) 测试KHz f 5=,脉宽s μτ50=,幅度为mv 200峰峰值的矩形正脉冲的频谱。
1.在实验箱上接好线路2.输入信号的设置:sn f :mv KHz f 200V s 505P -P S ===,,μτ的正脉冲,由实验箱上的信号源输出。
L f :其频率先从KHz 6开始,依次改变至KHz 11,KHz 16,……KHz 41,其幅度均为mv V P P L 600=-的正弦信号,由函数信号发生器正输出口(50Ω)输出。
3.在L f 各频率点附近进行微调,使示波器上显示的输出波形最好,毫伏表的读数为最大,记下此时对应的频率值和毫伏表的读数(Cn 值)。
完成表1-3—1内容的测试。
表格中:sn f 为L f 实测值减KHz 1的频率值。
n C 为毫伏表上对应于各频率分量的振幅值。
(二) 测试KHz f 5=,脉宽s μτ25=,幅度为mv 200峰峰值的矩形正脉冲的频谱(选作)。
(三) 测试KHz f 5.2=,脉宽s μτ50=,幅度为mv 200峰峰值的矩形正脉冲的频谱(选作)。
表1-3-1五.实验报告要求1. 整理实验数据。
2. 根据实验结果分别画出振幅频谱图。
六.思考题1.比较不同的f ,不同的τ时矩形脉冲的频谱图,说明它们的异同点。
2.指出矩形脉冲频谱的零点。
实验注意事项:(1)本振信号由EE1643输出。
(2)了解最大输出法。
(3)1/τ点为零点。
(4)f sn =f l -1kHz ――sn f 为L f 实测值减KHz 1的频率值。
实验四 抽样定理一. 实验目的验证抽样定理,加深对抽样定理的理解。
二. 实验基本原理一个有限频带的信号如包含的最高频率成分为m f ,则以大于m f 2的频 率对其进行取样。
该信号就被取样值完全确定(称为抽样信号),将取样信号通过一个理想的低通滤波器,就能恢复其原信号。
一个有限频带信号)(t f ,经过)(t s 抽样后得到离散信号)(t f s ,称)(t f s 为抽样信号,有)()()(t s t f t f s = (1-3-1)满足抽样定理的条件下,再经过截止频率c ω满足:m s c m ωωωω-<<的低通滤波器后,基本恢复原来的连续信号。
令连续信号)(t f 的傅立叶变换为)]([)(t f F F =ω 抽样脉冲序列)(t s 的傅立叶变换为)]([)(t s F S =ω 抽样后信号)(t f s 的傅立叶变换为)]([)(t f F F s s =ω 若抽样用均匀抽样,抽样周期为s T ,抽样角频率为ss s T f ππω22== (1-3—2) 当)(t s 是周期矩形脉冲时,有)()2(2)()]([s n s sn n Sa T E S t s F ωωδτωτπω-==∑+∞-∞= (1-3—3) 式中,E 为矩形脉冲的幅值,τ为矩形脉冲的宽度,)(ωS 是间隔为s n ω的冲激序列,其包络线按Sa 函数规律变化。
根据频域卷积定理有)()(21)]()([)]([)(ωωπωS F t s t f F t f F F s s *=== (1-3—4) 由式(1-3-3),式(1-3-4)得:)()2()(s n s ss n F n Sa T E F ωωτωτω-=∑+∞-∞= (1-3-5) 由抽样信号的傅立叶分析知:时域抽样则频域重复。
所以抽样后信号的频谱包括了原连续信号的频谱及无限个原信号频谱的重复平移,其平移的中心频率为抽样频率s f 及其整数倍s f 2,s f 3,……当抽样脉冲序列)(t S 为周期矩形窄脉冲时,称为“自然抽样”,抽样后信号的频谱平移的幅值,按照Sa 函数的规律衰减。
其原理框图如图1-3-12所示图1-3-12 抽样定理原理框图信号的抽样和恢复频谱的变化过程:图1-3-13 信号的抽样和恢复过程图中,)(ωS 的重复频率m s ωω2≥。
