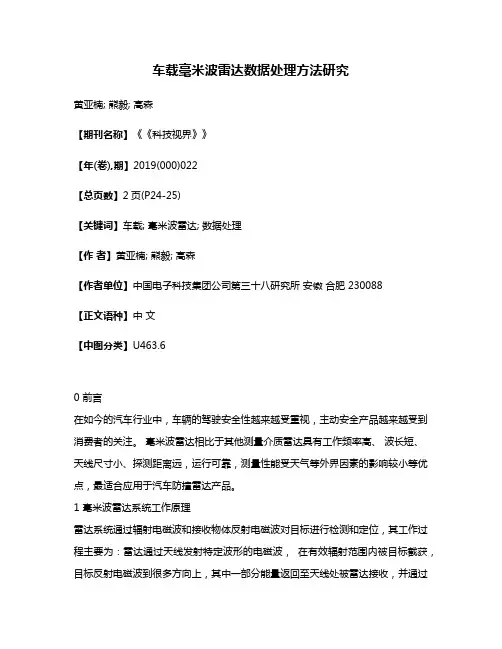

车载毫米波雷达数据处理方法研究黄亚楠; 熊毅; 高森【期刊名称】《《科技视界》》【年(卷),期】2019(000)022【总页数】2页(P24-25)【关键词】车载; 毫米波雷达; 数据处理【作者】黄亚楠; 熊毅; 高森【作者单位】中国电子科技集团公司第三十八研究所安徽合肥 230088【正文语种】中文【中图分类】U463.60 前言在如今的汽车行业中，车辆的驾驶安全性越来越受重视，主动安全产品越来越受到消费者的关注。
毫米波雷达相比于其他测量介质雷达具有工作频率高、波长短、天线尺寸小、探测距离远，运行可靠，测量性能受天气等外界因素的影响较小等优点，最适合应用于汽车防撞雷达产品。
1 毫米波雷达系统工作原理雷达系统通过辐射电磁波和接收物体反射电磁波对目标进行检测和定位，其工作过程主要为：雷达通过天线发射特定波形的电磁波，在有效辐射范围内被目标截获，目标反射电磁波到很多方向上，其中一部分能量返回至天线处被雷达接收，并通过放大，信号处理等过程最终计算出目标相对雷达的位置，移动速度，方位等信息[7]。
毫米波雷达，主要分为连续波雷达和脉冲雷达两种体制。
车载毫米波雷达以连续波雷达体制为主，主要工作模式为点频连续波（CW），频移键控连续波（FSK）及线性调频连续波（LFMCW）等[1]。
车载毫米波雷达系统包括射频前端，中频处理模块，雷达基带处理模块三个部分。
射频前端发射的调频连续波信号经过调制产生调频连续波射频信号，经过发射天线发射出去，发射信号遇到目标后被反射回来，反射信号经过接收天线进入混频器与本振信号进行差频后输出一个中频信号，中频信号经过滤波放大，再经过数模转换后，将中频数字信号送给基带信号处理电路，经过数字信号处理后得出中频信息，进而根据理论公式计算出目标距离，得出距离、速度信息，实现目标识别、跟踪等。
车载毫米波雷达工作频率主要为24GHz 和77GHz，由于77GHz 雷达具有更远的探测距离和更好的分辨率，所以目前更多厂商主推77GHz 雷达。

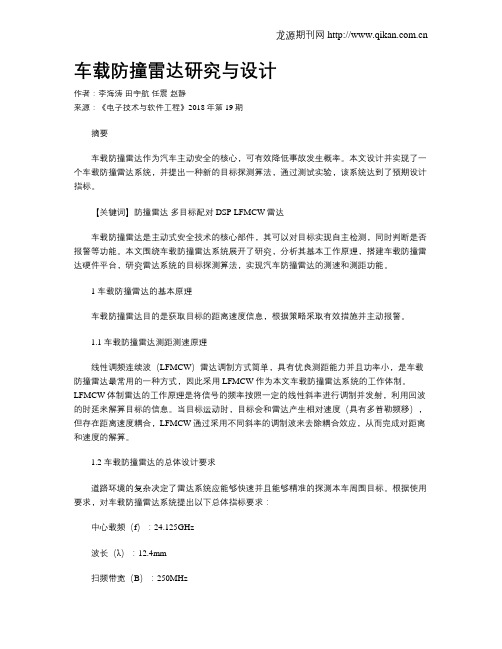

车载防撞雷达研究与设计作者：李海涛田宇航任震赵静来源：《电子技术与软件工程》2018年第19期摘要车载防撞雷达作为汽车主动安全的核心，可有效降低事故发生概率。
本文设计并实现了一个车载防撞雷达系统，并提出一种新的目标探测算法，通过测试实验，该系统达到了预期设计指标。
【关键词】防撞雷达多目标配对 DSP LFMCW雷达车载防撞雷达是主动式安全技术的核心部件，其可以对目标实现自主检测，同时判断是否报警等功能。
本文围绕车载防撞雷达系统展开了研究，分析其基本工作原理，搭建车载防撞雷达硬件平台，研究雷达系统的目标探测算法，实现汽车防撞雷达的测速和测距功能。
1 车载防撞雷达的基本原理车载防撞雷达目的是获取目标的距离速度信息，根据策略采取有效措施并主动报警。
1.1 车载防撞雷达测距测速原理线性调频连续波（LFMCW）雷达调制方式简单，具有优良测距能力并且功率小，是车载防撞雷达最常用的一种方式，因此采用LFMCW作为本文车载防撞雷达系统的工作体制。
LFMCW体制雷达的工作原理是将信号的频率按照一定的线性斜率进行调制并发射，利用回波的时延来解算目标的信息。
当目标运动时，目标会和雷达产生相对速度（具有多普勒频移），但存在距离速度耦合，LFMCW通过采用不同斜率的调制波来去除耦合效应，从而完成对距离和速度的解算。
1.2 车载防撞雷达的总体设计要求道路环境的复杂决定了雷达系统应能够快速并且能够精准的探测本车周围目标。
根据使用要求，对车载防撞雷达系统提出以下总体指标要求：中心载频（f）：24.125GHz波长（λ）：12.4mm扫频带宽（B）：250MHz距离分辨率（△R）：<1m速度分辨率（△v）：<1m/s水平波束宽度：≥15°测距范围：1m-50m最大可测速度：30m/s更新时间：≤40ms2 车载防撞雷达硬件系统的设计2.1 雷达系统的整体结构方案车载防撞雷达系统的整体结构方案见图1所示，系统以常见的LFMCW雷达系统为基础，主要是由收发天线、射频前端、中频信号调理模块、信号处理模块、调制波发生器组成。
24GHz汽车毫米波雷达实验报告是德科技射频应用工程师王创业1. 前言汽车毫米波雷达越来越多的被应用在汽车上面，主要作为近距离和远距离探测，起到防撞、辅助变道、盲点检测等作用。
随着器件工艺和微波技术的发展，毫米波雷达产品越来越小。
俗话说：“麻雀虽小，五脏俱全”，同样汽车毫米波雷达作为典型的雷达产品，也包含收发天线、发射部分、接收部分、DSP部分。
典型原理框图如图1所示。
汽车毫米波雷达的性能指标主要体现在测速精度、定位精度、距离分辨率、多目标识别等方面，要实现这些性能和功能，首先要做好整体系统的设计和仿真，其次对于各功能部分的性能指标要严格把控测试，最后要在实际现场环境完成测试考核。
汽车毫米波雷达体制上面主要有线性调频连续波FMCW体制雷达、频移键控FSK体制雷达、步进调频连续SFCW体制雷达。
不同体制雷达在产品实现复杂程度和应用上都是有区别的。
FMCW体制雷达可以同时探测到运动目标和静止目标，但是不可以同时探测多个运动目标。
电路需要比较大的带宽。
FSK体制雷达，可以同时探测并且正确区分开来多个运动目标，但是不可以正确测量静止目标。
电路带宽比窄，系统响应捕获比较慢，成本比FMCW体制要低很多。
SFCW体制雷达，可以同时探测多个静止和运动的目标，并且将各个目标正确区分开来。
SFCW体制雷达具有更为复杂的调制波形，信号处理也更为复杂，产品实现成本高。
2.实验目的在汽车毫米波雷达系统研制过程中，经常会碰到各式各样的问题，譬如系统波形的选择和设计、系统链路的设计、信号处理算法的选择、微波电路的设计调试、天线的设计。
主要的问题主要体现在系统方案、处理算法模拟、微波电路指标调试及对系统性能的影响上。
典型的例子，在FMCW雷达系统，雷达探测距离分辨率不仅与信号的调制带宽有关，还与FMCW调制的线性度有关。
利用是德科技平台化解决方案，即软件+硬件+工程师，可以很容易的实现雷达系统设计仿真、处理算法验证、微波电路设计测试、天线设计测试。
汽车防碰撞系统研究文献综述1.引言汽车碰撞有汽车碰撞到固定的物体或与行驶中的汽车相撞两种类型。
为了防止汽车在行驶中，特别在高速行驶时发生碰撞，一些现代汽车已装备了自动控制防碰撞系统，这是一种主动安全系统。
汽车行驶时，防碰撞系统处于监测状态，当汽车接近前车车尾或超越前车时，该系统将发出警告信号。
在发出警告后，如果驾驶员没有采取减速制动措施，该系统便启动紧急制动装置，以避免发生碰撞事故。
2.概述防碰撞控制系统装有测距传感器，它们利用激光、超声波或红外线，测得汽车与障碍物间的距离，这个距离信号，加上车速传感器和车轮转角传感器的信号送入电子控制器，通过计算求出行驶汽车与前方物体的实际距离以及相互接近的相对速度，并向驾驶员发出预告信号或显示前方物体的距离。
当将要碰撞时，控制器向制动装置和节气门控制电路发出控制指令，使汽车发动机降速并及时制动，从而有效地避免碰撞。
3.测距传感器（1）防碰撞传感器① CCD照相机CCD（电荷耦合器件）摄像元件可以读取受光元件接收的光通量放出的电流值，并作为图像信号输出。
在夜间，由于照相机处于低照度的环境，只有在汽车前、后照灯打开时才能确认障碍物。
汽车装设的CCD照相机如上图所示，当点火开关接通时，变速器换档杆换到前进档或倒档，多功能显示板上就能显示出车辆前方或后方的图像。
② 激光雷达激光雷达是从激光发送至被测物体，然后反射回来被接收，其间的时间差即用来计算至障碍物的距离。
早期的车用激光雷达都是发送多股激光光束，并依靠前车反射镜的反射时间来测定距离。
现代汽车除了测定前方车的距离外还要对前方多辆车的位置进行辨识，因而开始采用扫描式激光雷达。
根据物体的反射特性，激光的反射光亮变化很大，因此可能检测出的距离也是变化的。
由于车辆后部的反射镜等容易反射，故可以检测出稳定的较长距离。
有少许凹凸的铁板等因不能得到充足的反射光量，故测出的距离较短。
另外，在检测侧面方向及后方的障碍物时，与检测前方障碍物的情况不同，如果障碍物上没有反射镜，那么由于各种障碍物的反射特性变化很大，故可能稳定测出的距离 变短。
77GHz汽车雷达方案及集成芯片对比分析汪子煜;何少斌;褚永强;朱子甲;韩芳菲【摘要】文章对77GHz和24GHz汽车雷达的硬件架构、芯片研发难度等角度进行对比分析,对雷达主要实现的功能推测防撞雷达未来的发展方向.对国内外主流汽车雷达厂商的芯片布置方案进行了归纳区分,通过对雷达防撞系统的原理的说明,对各种类型的雷达布置方案从集成度、成本、研发周期、研发难度、市场供应等角度进行了详细的对比分析.【期刊名称】《汽车实用技术》【年(卷),期】2018(000)001【总页数】4页(P120-123)【关键词】77GHz;车载雷达;雷达芯片【作者】汪子煜;何少斌;褚永强;朱子甲;韩芳菲【作者单位】安徽江淮汽车集团股份有限公司技术中心,汽车智能网联技术安徽省重点实验室,安徽合肥 230601;安徽江淮汽车集团股份有限公司技术中心,汽车智能网联技术安徽省重点实验室,安徽合肥 230601;安徽江淮汽车集团股份有限公司技术中心,汽车智能网联技术安徽省重点实验室,安徽合肥 230601;安徽江淮汽车集团股份有限公司技术中心,汽车智能网联技术安徽省重点实验室,安徽合肥 230601;安徽江淮汽车集团股份有限公司技术中心,汽车智能网联技术安徽省重点实验室,安徽合肥 230601【正文语种】中文【中图分类】U463.7前言由于世界各国的汽车安全标准、汽车电子化水平不断提高以及人们对驾驶安全需求不断增长，具备主动安全技术的ADAS系统呈现快速发展的势头。
传感器技术是汽车电子的关键核心技术之一，各种传感器技术的创新发展为主动安全提供了技术可行性，汽车微波/毫米波雷达传感器正是实现该功能的核心部件之一。
微波/毫米波雷达是利用目标对电磁波反射来发现目标并测定其位置的。
毫米波频率高、波长短，一方面可缩小从天线辐射的电磁波射束角幅度，从而减少由于不需要的反射所引起的误动作和干扰，另一方面由于多普勒频移大，相对速度的测量精度高。
在汽车主动安全领域，汽车微波/毫米波雷达传感器因为能够全天候工作，不受光线、雾霾、沙尘暴等恶劣天气的影响，已成为业界公认的主流选择，拥有巨大的市场需求，因而也是汽车电子厂商当前的主要研发方向。
毫米波雷达汽车盲区监测系统波形选择发布时间：2021-12-31T02:15:00.448Z 来源：《科学与技术》2021年第22期作者：熊递恩[导读] 为了提高毫米波盲区监测系统性能，选择一种适合雷达盲区监测系统的体制，文章提出一种多频移键控调制方式。
熊递恩重庆机电职业技术大学，重庆400054 摘要：为了提高毫米波盲区监测系统性能，选择一种适合雷达盲区监测系统的体制，文章提出一种多频移键控调制方式。
首先，分析其测速测距原理以及频域特性。
然后借助MATLAB软件，根据模糊函数图，与常规线性调频连续波进行对比，仿真结果显示，多频移键控调制波形具有更高的距离和速度分辨能力，而且能够解决线性调制频谱匹配问题，同时满足测量多目标、无虚假目标。
最后实验室测试以及室外实时路测，采集数据分析，实现目标距离的测量在2m至60m范围内测量，其误差在1m以内，误报率为2.436%，漏警率为2.79%，系统平均误差为4.904%，并且可同时探测多个目标。
关键词：汽车盲区监测；多频移键控调制；模糊函数中图分类号：TN958 文献标志码：A 1 引言近年来，我国汽车保有量逐渐上升，交通事故的死亡人数逐年增加[1]。
