谐波电流标准

谐波电流的测试标准谐波电流是指在电力系统中，频率是基波频率的整数倍的电流成分。

谐波电流的存在会导致电力系统中的电压失真、设备损坏、线路过载等问题，因此对谐波电流进行测试是非常重要的。

本文将介绍谐波电流的测试标准及相关内容。

首先，对于谐波电流的测试，需要明确测试对象和测试目的。

测试对象通常是电力系统中的电流，测试目的是为了评估电力系统中谐波电流的水平，以便采取相应的措施来减少谐波电流对系统的影响。

在测试之前，需要对测试仪器进行校准，以确保测试结果的准确性。

其次，谐波电流的测试标准包括对测试仪器的要求、测试方法、测试环境等内容。

在选择测试仪器时，需要考虑其测量范围、精度、抗干扰能力等指标，以确保测试结果的可靠性。

测试方法包括直流测试和交流测试两种，根据实际情况选择合适的测试方法。

测试环境应该是在正常运行状态下进行测试，以保证测试结果的真实性。

另外，谐波电流的测试标准还包括对测试数据的处理和分析。

在测试完成后，需要对测试数据进行处理和分析，得出谐波电流的波形、频谱等信息，以便进行后续的评估和处理。

同时，还需要对测试结果进行比对，以确保测试结果的准确性。

最后，对于谐波电流的测试标准，还需要对测试报告的编写和保存进行规定。

测试报告应包括测试的时间、地点、测试对象、测试方法、测试结果等内容，以便后续的参考和查阅。

同时，还需要对测试数据和测试报告进行保存，以备日后的参考和验证。

综上所述，谐波电流的测试标准是电力系统中非常重要的一部分，对于评估谐波电流的水平、采取相应的措施具有重要意义。

通过严格遵守测试标准，可以确保测试结果的准确性和可靠性，为电力系统的安全稳定运行提供保障。

希望本文的介绍能够对相关人员有所帮助，谢谢阅读！。

国标谐波限值
————————————————————————————————作者：————————————————————————————————日期：
国标谐波限值
《中华人民共和国国家标准GB/T 14549-1993》对公用电网谐波有着明确的限值规定。

1、公共电网谐波电压（相电压）限值
表1：公共电网谐波电压（相电压）
2、谐波电流允许值
公共联接点的全部用户向该点注入的谐波电流分量（方均根值）不应超过表2种规定的允许值。

当公共联接点处的最小短路容量不同于基准短路容量时，表2中的谐波电流允许值的换算见附录B（补充件）。

表2：注入公共联接点的谐波电流允许值
注：220kV基准短路容量取2000 MVA。

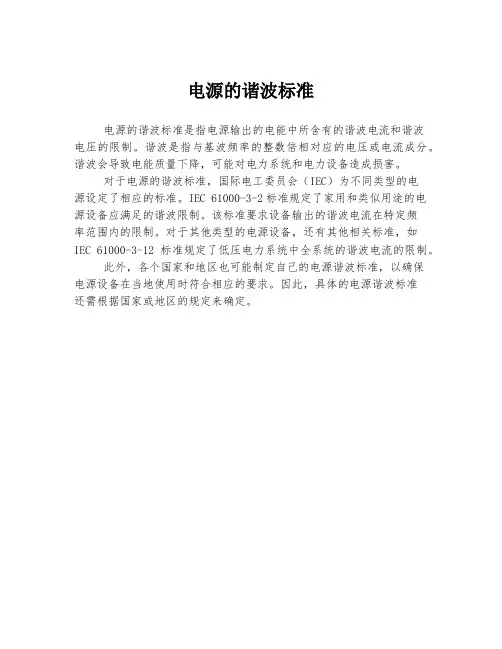

电源的谐波标准
电源的谐波标准是指电源输出的电能中所含有的谐波电流和谐波
电压的限制。

谐波是指与基波频率的整数倍相对应的电压或电流成分。

谐波会导致电能质量下降，可能对电力系统和电力设备造成损害。

对于电源的谐波标准，国际电工委员会（IEC）为不同类型的电
源设定了相应的标准。

IEC 61000-3-2标准规定了家用和类似用途的电源设备应满足的谐波限制。

该标准要求设备输出的谐波电流在特定频
率范围内的限制。

对于其他类型的电源设备，还有其他相关标准，如IEC 61000-3-12标准规定了低压电力系统中全系统的谐波电流的限制。

此外，各个国家和地区也可能制定自己的电源谐波标准，以确保
电源设备在当地使用时符合相应的要求。

因此，具体的电源谐波标准
还需根据国家或地区的规定来确定。

emc谐波电流的判定标准
EMC是指电磁兼容性，主要是指电子设备在电磁环境中的工作状态是否能够满足其预期的功能要求而不产生不可接受的电磁干扰。

在EMC测试中，谐波电流是一个重要的测试指标，其判定标准通常根据国际和地区的法规、标准或规范来确定。

一般来说，谐波电流的判定标准会考虑以下几个因素：
1.频率范围：根据测试对象的不同，谐波电流通常会在特定的频率范围内进行测试。

常见的频率范围包括150 kHz、2 kHz 至150 kHz、2 kHz至30 MHz等。

2.限制值：法规、标准或规范会规定每个谐波电流分量的限制值，这些限制值可能会根据不同的频率范围和应用领域而有所不同。

常见的限制值包括dBμA（分贝微安）或其他类似的单位。

3.测试方法和设备：谐波电流通常通过特定的测试方法和设备进行测量。

这些测试方法和设备会根据不同的法规、标准或规范而有所不同，例如欧洲标准EN 61000-3-2中规定的纯电阻负载法。

值得注意的是，不同的地区可能有不同的EMC标准和规定，因此判定标准也可能会有所差异。

在进行EMC测试时，应根据相关的法规、标准或规范来确定谐波电流的判定标准，并确保测试结果符合所需的要求。

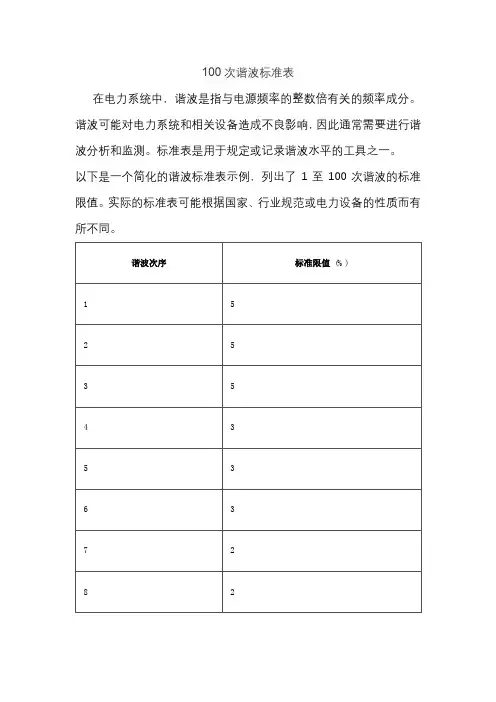

100次谐波标准表
在电力系统中，谐波是指与电源频率的整数倍有关的频率成分。

谐波可能对电力系统和相关设备造成不良影响，因此通常需要进行谐波分析和监测。

标准表是用于规定或记录谐波水平的工具之一。

以下是一个简化的谐波标准表示例，列出了1至100次谐波的标准限值。

实际的标准表可能根据国家、行业规范或电力设备的性质而有所不同。

说明：
•谐波次序表示谐波的次数，例如，1表示基波，2表示第二次谐波，以此类推。

•标准限值表示对应谐波的百分比限制，即该谐波的电压或电流含有的百分比。

•标准限值通常以百分比表示，表示在电力系统中，特定谐波成分的百分比不能超过规定的限制。

这个表是一个简单的示例，实际的标准表可能包含更多的信息，例如特定频率范围内的限值、不同电压级别的限值等。

在进行谐波分析和监测时，参考相应的国家或地区的电力标准是非常重要的。

谐波电流测试谐波电流测试（Harmonic Current）
1. 谐波电流测试参考标准：IEC61000-3-2:2001
2. 谐波电流测试主要测试设备：
限值：
表 1 A类设备的限值
谐波次数n最大允许谐波电流奇次谐波
3 2.30
5 1.14
70.77
90.40
110.33
130.21
15≤n≤390.15×15/n
偶次谐波
2 1.08
40.43
60.30
8≤n≤400.23×8/n
（注：B类设备输入电流的各次谐波不应超过表1给出值的1.5倍。

）
表 2 C类设备的限值
谐波次数n 基波频率下输入电流百分数标示的最大允许谐波电流/%
22 330×λ510 77
95
11≤n≤393
λ是电路功率因数。

表3 D类设备的限值
谐波次数n 每瓦允许的最大谐波电流
mA/W最大允许谐波电流A
3 3.
4 2.30
5 1.9 1.14
7 1.00.77
90.50.40 110.350.33
13≤n≤39 3.85/n（见表1）
A类：平衡的三相设备；
家用电器，不包括列入D类的设备；
工具，不包括便携式工具；
白炽灯调光器；
音频设备。

未规定为B、C、D类的设备均视为A类设备。

B类：便携式工具；
不属于专用设备的电弧设备。

C类：照明设备。

D类：功率不大于600W的下列设备：
个人计算机和个人计算机显示器；
电视接收机。

emc谐波电流的判定标准摘要：1.EMC 谐波电流的概念及产生原因2.EMC 谐波电流的判定标准3.EMC 谐波电流测试方法及合格标准4.解决EMC 谐波电流问题的方法正文：一、EMC 谐波电流的概念及产生原因EMC 谐波电流是指在电气设备中，由于非线性负载引起的电流波形畸变，使得电流中包含了原频率的整数倍的谐波成分。

谐波电流的产生主要是因为电力电子设备、变频器、可控硅、高压汞灯、整流器等非线性负载广泛应用，导致电网中的电流波形不再是正弦波，而是具有多次谐波的波形。

二、EMC 谐波电流的判定标准EMC 谐波电流的判定标准主要依据国际电工委员会（IEC）和欧洲电磁兼容（EMC）协调标准。

对于低压供电设备，涉及到的产品标准有：IEC 61000-3-2（额定电流小于16A）、IEC 61000-3-4（额定电流大于16A）、IEC 61000-3-12（额定电流大于16A 小于75A）。

对于家电产品，主要参考欧洲电磁兼容（EMC）协调标准。

三、EMC 谐波电流测试方法及合格标准EMC 谐波电流测试主要采用测量设备工作时注入到电网中的谐波电流。

测试方法包括：采用滤波器测量法、光纤测量法、无线电干扰测量法等。

合格标准通常是电流、电压总畸变率不大于5%，对各次谐波都有具体的要求。

四、解决EMC 谐波电流问题的方法解决EMC 谐波电流问题的方法主要有：1.采用谐波抑制技术，如在电源侧加装EMC 滤波器，抑制谐波电流的产生；2.采用有源滤波器、无源滤波器等设备，对谐波电流进行补偿和吸收；3.选择具有较低谐波电流产生的电力电子设备和非线性负载；4.对电力系统和电气设备进行优化设计，减小谐波电流的影响。

总之，EMC 谐波电流的判定标准主要依据国际电工委员会（IEC）和欧洲电磁兼容（EMC）协调标准。

谐波电流标准4篇以下是网友分享的关于谐波电流标准的资料4篇，希望对您有所帮助，就爱阅读感谢您的支持。

谐波电流标准篇1谐波电流标准新解新版谐波电流标准GB 17625.1-201X不知道是否已经发布，在网上看到了送审稿于是做了研读。

3C认证使用的那个版本已经使用了十年了，根据使用过程中存在的测量结果不一致的现象，提出来重复性和复现性的要求，明确更多的试验检测条件，标准修改趋于更严格，对于导通角不大于63度的电器都有严格的D类限值要求。

标准的主体部分没有什么变化，关于谐波电流产生的原因，以及这份标准的检测方法和应对策略，我在十年前的那篇文章《谐波电流的检测和对策》已经有了充分的论述，这里不再赘述。

谐波电流的危害还是十年前那些论调，这次重新解读这份标准也发现执行谐波电流标准的一些危害，这里提出来大家探讨一下，也请认证部门评估权衡一下这些利害。

我们从解读这份新版的谐波电流标准入手，随便也介绍我解读电磁兼容标准的方法，帮助非专业的消费大众理解这份标准。

不要以为谐波电流标准与我无关，其实它和现在每个中国人的生活密切相关，耐心地看完了我的解读你就明白了。

解读电磁兼容标准的步骤：概括标准内容要点标准是为了在一定的范围内获得最佳秩序，经协商一致，制定并由公认机构批准，共同使用的和重复使用的一种规范性文件。

标准是相关各方对行为规范达成的协议，提出要求的一方拿出充分的理由和证据，无人提出合理的反对意见则形成法律文件共同遵守。

认真阅读标准，列出要点，目的是记住这些要点即可指导具体产品的检测。

标准要求分类这份标准主要是供电部门对使用公共电网电能资源的用户提出的要求，跟这个标准实施直接相关的有认证检测机构、生产厂家、使用产品的消费者，间接相关的还有认证管理机构、监督检查机构，当然还有检测设备制造商、元器件制造商喽。

根据上面总结的标准要点画出逻辑关系图。

做出具体产品生产和检测的作业指导书标准是针对所有产品，力求全面覆盖。

操作必须针对具体产品，要求具体、准确。

三次谐波电流限制在电力系统中，谐波是电流或电压波形中频率是基波频率的整数倍的成分。

三次谐波（第三次谐波）是指频率是基波频率的三倍的谐波。

谐波电流的存在可能引起系统中的一些问题，因此需要进行限制和管理。

以下是一些关于三次谐波电流限制的考虑：1.国际标准和规范：国际电工委员会（IEC）和其他标准组织发布了有关电力系统中谐波的标准和规范。

这些标准通常包括了对三次谐波电流的限制，以确保系统的正常运行和设备的安全性。

2.设备容忍度：不同类型的电力设备对谐波的容忍度不同。

一些设备，如变压器、电动机等，可能对谐波电流更为敏感。

因此，为了确保设备的正常运行，需要限制三次谐波电流的水平。

3.电流滤波器：电流滤波器是一种用于抑制谐波的设备。

通过在系统中安装电流滤波器，可以有效地降低谐波水平，包括三次谐波。

这有助于确保系统中的电流满足规定的限制。

4.功率因数改善：三次谐波电流通常与功率因数改善有关。

通过采取措施改善功率因数，可以减少谐波电流的影响。

这可能包括使用功率因数校正装置等设备。

5.谐波分析：在设计和运行电力系统时，进行谐波分析是一种有效的方法。

通过对系统中的谐波进行分析，可以确定是否存在过高的谐波电流，并采取适当的措施进行限制。

6.监测和测量：对系统中的电流进行定期的监测和测量是确保谐波水平处于可接受范围内的关键步骤。

这有助于及时发现问题并采取相应的纠正措施。

总体而言，限制三次谐波电流的目的是确保电力系统的正常运行，减少对设备的不利影响，同时符合相关的国际标准和规范。

在设计、运行和维护电力系统时，需要综合考虑谐波的影响，采取适当的技术手段来管理和限制谐波电流。

EMC谐波电流的判定标准
EMC（Electromagnetic Compatibility）谐波电流的判定标准主要包括以下几个方面：
1. 谐波电流的限值：根据不同的国家和地区的标准，EMC谐波电流的限值可能会有所不同。

一般来说，EMC谐波电流的限值应该小于或等于额定电流的某个百分比，例如IEC标准中规定，EMC谐波电流的限值应小于或等于额定电流的10%。

2. 谐波失真率的限制：EMC谐波电流可能会导致谐波失真，影响被干扰设备的正常工作。

因此，EMC谐波电流的判定标准还包括谐波失真率的限制。

一般来说，谐波失真率应该小于或等于某个百分比，例如IEC标准中规定，谐波失真率应小于或等于10%。

3. 谐波电流的波形特征：EMC谐波电流的波形特征也是判定标准之一。

一般来说，EMC谐波电流的波形应该尽可能接近正弦波，且谐波成分应该尽可能低。

4. 谐波电流的频率范围：EMC谐波电流的频率范围应该符合国家或地区的标准。

一般来说，EMC谐波电流的频率范围应该在50Hz到60Hz之间。

EMC谐波电流的判定标准主要包括谐波电流的限值、谐波失真率的限制、谐波电流的波形特征和频率范围等方面。

这些标准旨在保护被干扰设备的正常工作，同时减少EMC 谐波电流对周围环境的影响。

谐波正常范围谐波正常范围是指在电力系统中，各个电气设备产生的谐波电流和谐波电压所引起的电能损耗、设备故障和负荷异常等问题能够得到有效控制的范围。

谐波是电力系统中的一种常见电能质量问题，它的存在会导致电能损耗、设备寿命缩短、工作效率降低等一系列问题，因此对谐波的控制和管理是电力系统运行的重要环节。

在电力系统中，谐波是指频率是基波频率整数倍的电信号。

在正弦波电压或电流中，基波频率是最低的频率，它的频率通常为50Hz或60Hz。

而谐波电流和谐波电压的频率则为基波频率的整数倍，如2倍、3倍、4倍等。

谐波电流和谐波电压的存在主要来自于非线性负载设备的工作过程，如电力电子设备、变频器、开关电源等。

这些设备在工作时产生的非线性电流会引起电压失真，从而产生谐波。

谐波的存在会对电力系统产生一系列的影响。

首先，谐波会导致电能损耗增加。

由于谐波电流和谐波电压的存在，电力系统中的电缆、变压器、发电机等设备会产生额外的损耗，从而导致系统的能效降低。

其次，谐波还会导致设备寿命缩短。

谐波会使设备内部的绝缘材料受到额外的热应力，从而引起设备的老化和故障。

此外，谐波还会导致电力系统的电气设备工作异常，如电机的噪音增加、变压器的温升升高等。

最后，谐波还会对电力系统的电能质量产生不良影响，如电压波动、频率偏差等。

为了控制和管理谐波，电力系统中通常会制定一系列的谐波限值。

谐波限值是指电气设备允许接受的谐波电流和谐波电压的最大值。

根据国际电工委员会（IEC）的标准，电力系统中的谐波限值通常分为两类：一类是对谐波电压的限制，另一类是对谐波电流的限制。

对于谐波电压的限制，通常以总谐波畸变率（THD）来表示，其取值范围通常为2%~5%。

对于谐波电流的限制，通常以谐波电流畸变率来表示，其取值范围通常为5%~8%。

在实际应用中，为了保证电力系统的正常运行，通常会将谐波限值控制在较低的范围内。

当谐波电流和谐波电压超过限值时，可以采取一系列的措施来控制和管理谐波。

变频器谐波标准
一、定义和术语
变频器：一种应用电磁感应原理，将恒定直流电压转换为可变交流电压的电子设备。

谐波：在交流电源系统中，由于非线性负载设备（如变频器）的输入而产生的波形失真现象。

二、谐波限值
根据国际和国内标准，变频器产生的谐波应符合以下限值：
1. 电压谐波畸变率：≤5%
2. 电流谐波畸变率：≤10%
三、测量方法
使用专业的电力分析仪器对变频器产生的谐波进行测量，以获得准确的谐波数据。

具体方法可参考《电力谐波测量方法》等相关标准。

四、测试条件
1. 测试环境：实验室或现场测试，确保测试环境符合要求。

2. 测试设备：使用符合标准的电力分析仪器、变频器等设备。

3. 测试程序：按照相关标准规定的程序进行测试。

五、认证机构
对于变频器谐波的认证，应由权威的认证机构进行。

常见的认证机构包括：中国国家质量监督检验检疫总局、中国合格评定国家认可委员会等。

六、标记和标识
变频器制造商应在产品上标明其谐波等级，以便用户了解其产品性能。

同时，用户在选择变频器时，也应关注其谐波性能指标。

七、检查与监督
政府和相关机构应对市场上销售的变频器进行谐波检查和监督，以确保其符合国家或国际标准。

对于不符合标准的变频器，应禁止销售和使用。

八、违反规定的处理
对于违反谐波限值规定的变频器，制造商应承担相应的法律责任，包括停止生产、销售和使用该产品，并按照相关法律法规进行处罚。

同时，用户在选择变频器时，也应关注其谐波性能指标，并避免购买和使用不符合标准的变频器。
