3G／4G视频监控接入解决方案设计V1.0

智慧城市视频监控系统解决方案1324目录背景需求方案设计部署应用方案优势背景分析金华男子扶老人案9月2日，一金华男子见义勇为，扶起身后骑车摔倒的老人，却反被讹诈成肇事者，事发现场天眼故障，使男子百口莫辩。

四天后，交警通过调取事发路段店家监控，证实了男子未撞到老人，还给男子清白。

视频监控是取证的关键！昆山龙哥案8月27日，江苏昆山，一宝马车想抢自行车道行驶，并压白线逼停正常行驶的电动车。

双方争执不下。

宝马车主甚至从车上拿出刀对电动车主进行挥砍。

不料刀不慎掉落，电动车主捡起反向宝马车主砍去。

需求分析采传存控显采集单一场景图像采集到7*24小时全天候采集传输小路数、单一网络传输到大路数、复杂联网存储低吞吐、地可靠到高吞吐、高可靠控制云镜、上墙控制到视图控制、联动控制显示能看、看得见到看得清、看的全1324目录背景分析方案设计部署应用方案优势系统架构☐前端•各类IPC•卡口☐传输网络•有线传输•无线传输☐监控中心•服务器•中心存储•解码拼控•大屏显示•配套设施前端结构枪机筒机半球球机鹰眼产品图产品特点镜头可选护罩可选一体化设计自带红外补光IP66等级安装方便美观360度全方位快速定位多传感器图像自动拼接适用场景专业定点监控室内外通用场景室内监控大场景无死角监控大场景全局监控前端接入传输网络监控中心前端选型设计2006200W 星光2013200W•高分辨率是智能效果的保障•400W 是兼顾低照度效果和性价比的最佳方案2018战略转折点400W 星光前端主推分辨率—400W 星光前端接入传输网络监控中心接入交换机接入交换机接入交换机接入交换机接入交换机接入交换机接入交换机核心交换机客户端LCD 大屏综合平台控制中心中心机房前端系统二层架构，适用于视频监控路数低于200的情况核心交换机汇聚交换机汇聚交换机接入交换机接入交换机接入交换机接入交换机接入交换机接入交换机接入交换机客户端LCD 大屏综合平台控制中心总控机房分控机房前端系三层架构，适用于视频监控路数大于200的情况•针对移动监控、移动终端应用和大范围覆盖1、3G/4G 传输•针对定向传输的中长距离覆盖场景2、无线网桥•针对企业园区、商业综合体等区域性场景中不便进行布线的点位3、WIFI 方式无线网桥（接收端）无线网桥（发送端）前端接入传输网络监控中心核心交换机显示大屏图例光纤网线视频线LAN网络键盘平台服务器群视频综合平台监控管理终端存储设备•配套和集成智能机柜•机柜配套设施•供配电配套设施•消防配套设施•防雷接地配套设施•动力环境配套设施•综合布线配套设施4集成智能机柜•大屏显示：LCD/LED3画面风割、开窗漫游视频格式转换大屏拼接•解码拼控：视频综合平台，解码、拼控、上墙于一体2视频编码解码CVR云存储NVR•存储：可靠的监控存储服务，•完善的数据保护机制微视云1监控中心设计前端接入传输网络监控中心中小型项目集中存储—CVR/微视云集中存储—标准云存储产品类型：NVR现场分布式存储，安全稳定，部署灵活，性价比高产品类型：CVR/微视云物理介质集中存储监控中心，管理方便，数据可靠、安全，容易实现数据的大规模共享和应用分布存储—NVR大中型项目产品类型：标准云存储以流式数据结构创新地进行视频存储，灵活运用集群化、虚拟化存储技术，满足大规模安防监控项目前端接入传输网络监控中心小型项目◆解码拼控部分采用包含解码、控制、拼控等功能集于一体的视频综合平台传统技术模式改进技术架构前端接入传输网络监控中心LCD 液晶显示单元，显示效果好，能耗低，适用性场景广泛低功耗重量轻寿命长无辐射安装方便快捷占用空间小LED 无拼缝，色彩鲜艳，展示效果好，适用高端舞台无缝拼接超高对比度纳米级响应时间色域宽广操作便捷根据不同应用场景和用户喜好选择前端接入传输网络监控中心1324目录背景分析方案设计部署应用方案优势布建思路人员管控线车辆管控线全局感知面周界防范圈重点区域防范◆参照平安城市的布点理念，针对园区型场景提出“圈线面点”的布建思路监控中心周界防范•多重探测•减少误报•自动弹窗•实时追溯周界防范人员管控车辆管控全局感知重点布控监控中心视频周界防范特色技术——去误报轻智能“警戒”系列摄像机基于深度学习硬件及算法的人体/车体精确分类检测，实现事中精准报警事后快速检索声光警戒一体，事中震慑，有效干预警戒灯喇叭监控中心客户端超脑NVR高清 IPC····前端方案适用于新建项目，后端方案适用于改造项目周界防范人员管控车辆管控全局感知重点布控监控中心在离岗检测周界防范人员管控车辆管控全局感知重点布控岗亭值班人员离岗检测：实时预警◆离岗事件：•2018年1月XX日XX时XX，XXX岗亭人员离岗，离岗时间XXX分钟•录像链接•通过摄像机实时查看在岗情况在岗查看在岗区域•联动报警在岗实时查看离岗检测离岗事件记录为实时查看和全天候监控岗亭值班人员值班情况，防止擅自离岗，预防因擅自离岗造成的安全事故，提升岗亭值班人员工作规范效果预览离岗检测•通过智能分析，检测岗亭值班人员是否离岗监控中心重点人员布控周界防范人员管控车辆管控全局感知重点布控电梯园区道路楼道大厅大楼出入口大门正门大门侧门辅楼正门人脸比对相机人脸抓拍相机监控中心楼道监控◆使用走廊模式相机，有效监控区域显著提升周界防范人员管控车辆管控全局感知重点布控监控中心内部道路车辆抓拍“神捕”系列卡口抓拍单元车牌识别、车型识别时间、地点、方向车速检测、车辆车速行驶实时报警过车信息记录超速检测设置车辆黑名单，实时管控违法车辆车辆黑名单管理园区内部车辆管理周界防范人员管控车辆管控全局感知重点布控监控中心全局感知周界防范人员管控车辆管控全局感知重点布控监控中心非授权人员布控重要办公室财务室核心机房档案、资料室1、未授权在严控区域出现时，产生报警事件进行上报，中心查看报警信息，及时处理2、已授权人员出现时，不报警周界防范人员管控车辆管控全局感知重点布控监控中心食堂茶座会客厅商超楼内公共区域监控周界防范人员管控车辆管控全局感知重点布控监控中心监控中心图上监控监控中心可在地图上对监控点进行预览、回放。

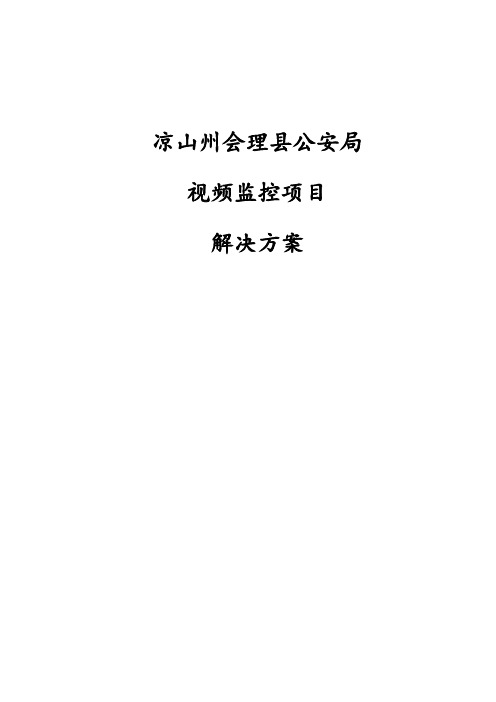

凉山州会理县公安局视频监控项目解决方案2016年4月1.概述1.1.建设背景近年来经济快速稳定的发展，人民生活水平有了大幅度提高。

但随着市政建设不断扩大和更新，流动人口的增加等带来了相应的社会治安、交通、桥梁路政、城市执法等一系列新的问题。

怎样才能更好的发挥市政府各相关职能部门的协调能力，完成新经济时期城市综合管理的数字化转型，凉山州会理县公安局对城市管理综合联动提出了更高的要求，迫切需要解决政府相关部门进一步加强城市管理的协调能力，完成从各单位传统协调方式向数字化协调并决策的转换，更好的为本市经济的高速、稳定的发展保驾护航。

现代化的社会需要现代化的管理方式来提高管理水平和管理效率，目前有关的职能部门也引进了相应的科技手段辅助管理，其中城市视频监控就是其主要考虑的管理手段。

通过城市视频监控系统，能让相关的执法部门更全面更准确的掌握管辖范围内的有关活动情况，提高执法的准确性，提高工作效率，弥补人员不足带来的管理死角。

为执法部门提供违法人员的违法证据，做到有法可依，违法必究。

中国移动也充分意识到城市的社会秩序和治安好坏，不单是影响经济的发展和投资者信心，也是普通市民生活息息相关的事情，维护好社会秩序是每一个企业和市民应尽的义务和责任，同时也非常希望能尽中国移动最大的努力协助政府在城市综合管理方面发挥责任和作用，与凉山州会理县公安局共同打造新型城市综合管理视频监控的新平台。

1.2.方案编制依据1、《视频安防监控系统技术要求》（GA367-2001）2、《民用建筑电气设计规范》（JGJ/T16-92）3、《电气装置安装工程施工及验收规范》（GBJ232-92）4、《民用闭路电视系统工程技术规范》（GB50198-94）5、《安全防范工程程序和要求》（GB/T75-94）6、《安全防范工程技术规范》（GB 50348—2004）7、《入侵报警工程设计规范》（GA/77-94）8、《用户终端设备耐过压和过电流能力要求和试验方法》（YD/T870-906）9、《信息技术设备包括电气设备的安全》（GB4943-95）10、《爆炸和火灾危险环境电力装置设计及验收规范》（GB50058-92）11、中国通信标准化协会对视频监控综合应用平台的相关要求、标准；12、《民用建筑电气设计规范》(JGJ/T16-92)；13、《电气装置安装工程施工及验收规范》(GBJ232-92)；14、《信息技术设备（包括电气事务设备）的安全》(GB4943-95)；15、《安全技术防范规范工程技术规范》(GB/T75-94)；1.3.项目建设目标、规模、内容1.3.1.建设目标在系统的设计上，我们将立足于建成一个能整合多种资源、多业务、多应用的平台和视频资源系统的高度来进行规划，建立一个高安全性的数字视频专网平台，采用“基层分控、政府相关职能部门主控、政府统筹调度”的系统运行模式。

基于3G的高速公路无线视频监控系统方案设计一、引言随着经济的快速进步以及人们生活水平的提高，高速公路的建设与改造已成为中国基础设施建设的重点项目之一。

而高速公路的安全问题日益受到人们的关注，视频监控系统因其高效、可靠的特点成为保障高速公路安全的重要手段。

本文旨在设计一种基于3G的高速公路无线视频监控系统方案。

二、系统设计1. 系统框架该系统以高速公路为基础，通过在公路两侧部署摄像头，实时监控车辆行驶状况，并通过无线传输技术将视频信号传输至监控中心，以实现对路况的实时监控与录像。

2. 系统组成该系统主要由摄像头、无线传输设备、监控中心以及后台管理系统组成。

（1）摄像头：摄像头接受聪明晰度的CMOS图像传感器，能够实时抓取高速公路上的车辆状况。

（2）无线传输设备：接受3G通信技术进行视频信号的传输，保确认时监控的可靠性和稳定性。

（3）监控中心：通过搭建监控中心，实现对高速公路路况的实时监控、录像以及异常事件的报警处理。

（4）后台管理系统：对监控中心的数据进行处理、存储、分析和查询。

三、系统工作原理1. 视频信号采集摄像头通过高速公路两侧部署，采集车辆行驶的视频信号，并经过图像处理与压缩，保证信号的明晰度和有效传输。

2. 信号传输通过无线网络设备将已处理的视频信号通过3G通信技术传输至监控中心。

由于3G网络的遮盖范围广，可以实现对高速公路全程的无死角监控。

3. 监控中心监控中心接收传输过来的视频信号，实时展示正在监控的段路况，同时进行数据存储与分析。

通过后台系统可对历史数据进行查询与分析，为决策提供依据。

4. 异常报警监控中心通过对视频信号的处理和分析，若果发现出现事故或其他异常状况，可通过报警装置准时通知相关部门进行处理。

四、系统特点及优势1. 实时性强：通过无线传输技术和3G网络的应用，实现对高速公路实时监控，能够准时发现并处理异常状况。

2. 稳定性高：接受聪明晰度的CMOS图像传感器及先进的无线传输设备，确保信号的稳定传输和明晰展示。

基于3G网络的无线视频监控终端设计杨春【摘要】This terminal is a digital video surveillance system. It includes video or data acquisition, video compression, 3G wireless video transmission, etc. The control terminal is based on TVP5150 and changes the video signals with camera capture analog into digital signal to input to the DSP. By embedding H. 264- into DSP, it compresses the video stream with terminal receives. And it can meet the needs of high precision real-time video surveillance. This terminal integrates 3G and Internet edge, no matter where and when, the customer can quickly access system, remote monitoring and management. The terminal can be started by SMS mode, command machine control, terminal server, timing and alarm triggers. And it can also collect real-time data.%本终端是集视频或数据采集、视频压缩、3G 无线视频传输等功能为一体的数字视频监控终端，终端采用TvP=5150视频解码芯片，将摄像机采集的模拟视频信号转换成数字信号输入到DSP中。

综合视频监控系统_技术规范——V1.0目录前言..............................................................................................................1、范围........................................................................................................2、规范性引用文件....................................................................................3、术语和缩略语........................................................................................3.1术语................................................................................................3.2 缩略语...........................................................................................4、系统结构................................................................................................4.1总体结构........................................................................................4.2 承载网络.......................................................................................4.3 用户终端.......................................................................................4.4管理终端........................................................................................5 功能要求..................................................................................................5.1总体要求........................................................................................5.2系统功能........................................................................................5.3节点功能要求★............................................................................5.4 视频汇集点★...............................................................................5.5用户终端........................................................................................5.6 管理终端....................................................................................... 6性能要求...................................................................................................6.1承载网络性能要求........................................................................6.2系统时延.......................................................................................6.3视频联动响应时间........................................................................6.4系统图像质量................................................................................6.5视频分发及转发指标....................................................................6.6视频内容分析指标........................................................................6.7检索回放响应时间........................................................................6.8视频资源目录更新响应时间★....................................................6.9视频信息流量................................................................................6.10系统可靠性★..............................................................................7 IP地址分配...........................................................................................8 资源标识..................................................................................................8.1用户和设备编码............................................................................8.2视频图像资源命名和时间显示原则★ .......................................8.3告警资源标识★............................................................................9 信息传输要求..........................................................................................9.1通信协议结构................................................................................9.2信息传输流程................................................................................9.3 接口要求.......................................................................................10 时间同步................................................................................................11 安全性要求............................................................................................11.1网络安全......................................................................................11.2恶意代码防护..............................................................................11.3备份与故障恢复..........................................................................11.4信息安全......................................................................................12 主要设备技术要求................................................................................12.1模拟摄像机..................................................................................12.2 IP摄像机★.................................................................................12.3镜头★..........................................................................................12.4 云台.............................................................................................12.5 防护罩.........................................................................................12.6红外灯..........................................................................................12.7视频光端机★..............................................................................12.8音视频编码设备..........................................................................12.9音视频解码器..............................................................................12.10以太网交换机★........................................................................12.11视频存储设备............................................................................12.12服务器........................................................................................12.13显示设备....................................................................................12.14拼接控制设备............................................................................12.15用户终端....................................................................................13 运行环境要求........................................................................................13.1室外设备......................................................................................13.2室内设备......................................................................................13.3电源..............................................................................................13.4防雷接地及电磁兼容.................................................................. 附录A（规范性附录）主观评价指标体系和评价指标说明...............................前言本规范按照GB/T1.1-2009给出的规则起草。

4G太阳能无线视频监控系统设计方案如下所示：该系统主要由太阳能组件、风力发电机、胶体蓄电池和智能充放电控制器等组成。

太阳能组件和风力发电机通过智能充放电控制器将电能储存到胶体蓄电池中，以保证系统的稳定供电。

同时，该系统还具备太阳能市电自动互补、锂电储存等辅助功能。

二．（二）4G无线视频传输子系统该子系统采用数字4G无线组成传输链路，实现视频信号的远距离传输。

同时，系统还支持SD卡现场录像模式，方便管理人员进行视频监控点的集中管理。

二．（三）视频监控子系统该子系统主要由摄像机、终端视频管理设备（如数字硬盘录像机）等组成，实现对监控点附近地区的全方位监控。

此外，系统还支持前端拾音、前端喇叭、前端录像、前端传感、目标跟踪、视频分析、图像抓拍、远距离摄像机、热感摄像机、无线广播、无线信号中继、无线信号覆盖等多种辅助功能。

三、系统配置单系统配置单如下所示：太阳能组件：4块风力发电机：1台胶体蓄电池：8块智能充放电控制器：1台数字4G无线组成传输链路：1套摄像机：4台数字硬盘录像机：1台四、售后服务及技术支持本公司提供完善的售后服务及技术支持，包括系统安装调试、故障排除、维护保养等方面，以确保客户的系统运行稳定可靠。

五、部分工程应用场景本系统已成功应用于以下场景：1.农村监控：解决农村地区没有市电和布线难的问题，对农田、畜栏等进行全方位监控。

2.远程监控：解决地理位置偏远、无法得到电力供应的地区实现远程不间断监控的问题，如山区、沙漠等。

3.工地监控：解决工地没有电力供应和布线难的问题，对工地进行全方位监控，提高工地安全管理水平。

4.景区监控：解决景区地域广阔没有电力供应又难以布线的问题，对景区进行全方位监控，提高景区安全管理水平。

该太阳能供电系统由太阳能组件、风力发电机、胶体蓄电池和智能控制器等组成。

太阳能组件和风力发电机将光能转化为电能，经由风光互补智能控制器控制，将电能存储到蓄电池中（充电）。

当需要供电时，打开控制器开关接通负载，将蓄电池中的电能提供给负载（放电）。

3G网络视频监控系统方案概述:用户在分散的各地有11个需要监控的户外广告牌，用户需要在公司内部建立监控中心，利用网络把前端监控图像实时传回中心。

要实现这样的效果,只要采用卡尔电气的无线3G网络高速球就可以。

系统组成用户总部建立一级管理指挥中心,可管理所有监控点，拥有最高的管理权限;各监控点,对其现场情况进行实时上传管理中心.一级管理指挥中心与各监控点通过3G网络连接进行数据传送。

建立远程监控系统平台，实现前端设备和后台监控的集中管理控制。

视频监控系统使用数字视频技术、计算机通信技术、3G网络技术等相关设备，通过实时动态监控、记录查询、网络传输、分级控制、授权访问、资源共享等方式，实现对监控区域、地点、重要目标的实时监控.在一级指挥中心，可以设有视频管理服务器平台、中心服务器、媒体服务器、电视墙;系统功能根据客户需求的可视防护区域,我们建议采用无线3G网络高速球，采集现场画面，并压缩上传中心.网络接入采用移动3G接入方式,存储采用终端存储和中心存储双保险，监控中心平台建在用户总部，负责对所有终端数据进行处理。

1、实时远程监控。

监控系统通过网络视频平台交换数据，系统客户端只要安装相关软件后，管理人员利用网络及授权密码就可以在监控中心、办公室等场所实现对前端视频现场的实时图像的浏览.授权用户还可以对前端摄像机控制(上、下、左、右）.2、实时图像处理.客户端软件还提供图像的抓拍和打印功能，若管理人员发现被监控的地段有安全隐患存在，则只需在监控屏幕上选中该图像，点击按钮就能轻松把所要的图像保存在本地的电脑中,为以后事件的处理提供有效的证据,同时抓拍的图像上还会有时间显示。

3、用户分级管理。

系统有完善的权限管理功能，用户登录时,根据用户名和密码实行分级管理,区分授权权限，对于不同的帐号可以分配不同的摄像头。

如主管部门的管理人员有权查看所有摄像头，而某经销商只能查看自己店里的图像,同时系统还可以对摄像机的控制设置权限分级.4、历史纪录查询。

**市城东客运站车辆无线图像集中监控管理系统设计方案设计公司：深圳市亿维锐创科技有限公司2010年5月目录第一章前言 (2)第三章系统概述 (3)第三章系统设计 (5)一、系统构成 (5)二、系统结构图 (6)三、系统拓扑图 (7)四、系统工作原理图 (8)五、系统设计依据 (9)六、系统建设原则 (9)七、系统网络传输 (12)九、车载移动视频及定位系统设备配置 (16)十、中心软件介绍 (17)十一、主要设备选型 (18)第一章前言随着我国经济的飞速发展，人们出行的增多，公路建设的完善，客运事业的蓬勃发展，无人售票车等各种新型的客运形式的出现，大巴营运人员在运营过程中的安全、管理也越来越被重视。

全国各地不断发生乘客与营运人员因逃票、服务态度等问题而产生的纠纷。

同时原来存在的盗窃、抢劫和侮辱妇女等案件时有发生。

这一切都一直困扰着公交公司和有关部门的管理人员，严重影响了公交公司正常的营运工作的开展。

传统的管理方式已体现其不足和落后之处，因此如何对车辆营运过程进行有效的监控就提上管理者的议事日程。

鉴于此，深圳市亿维锐创科技有限公司研制出了专用的车载型无线摄像机——3G车载网络摄像机。

通过此设备能够实现多角度的实时记录客车运营过程中的音、视频资料。

不仅能对乘客的容貌、声音及其行车过程进行记录，而且能对驾驶员及售票员的服务过程进行中的动作和语言进行记录。

同时通过3G无线网络传输到远程监控中心。

这样既有效的保证了管理人员对员工的管理，又为发生纠纷和形式案件之后追查和划分责任提供强有力的证据。

第三章系统概述车载监控系统应用的意义：在长途大巴上安装车载监控系统具有以下重要作用：提高收入和服务质量：很多长途客运公司存在部分司乘人员在旅途中私自搭客，收钱不给票，或给假票等情况，一部车每天只要一两例，公司就要损失几百元，一个月就损失几千元；其二，长途旅行中旅客之间、旅客与司乘人员之间不时会产生一些矛盾和争议，导致公司时常遭到投诉，特别是有的旅客下车时顺手拿走别人的行李和物品等，因为没有有力的证据，解决起来无从下手，公司形象受到很大影响。

3G车载视频监控解决方案基于车载录像机（DVR）的视频监控管理系统解决方案一、全国客运公司现状分析：据权威的运输行业报导与分析：目前很多客运公司的管理现状，是有一套严谨的管理制度，但严重缺乏有效的监管手段，仅靠人员的稽查达够达到公司管理目标，始终存在很多问题，导管理效果总是不明显，监管因部门取证难，使监督力度难以到位，漏洞大、效率低。

怎么办？为何企业每天的营业额总不能上升？如何防止票款流失，堵塞漏洞？掌握司机们究竟有哪些不良驾驶习惯，及时教育司机们养成良好的安全驾驶习惯？掌握乘务人员是否按公司要求确实做到了热情服务、礼貌待客、尊老爱幼等？交通事故发生了，运输公司老板不再担心害怕睡不着觉？怎样拥有一个不用你每月发工资的忠实稽查员，一个不用你每月给饭钱的稽查员，一个发生问题时能真实给你数据的情报员？运输公司老板、稽查人员坐在办公室里面实时想看到车里面的状态，怎么办？而从技术角度与适用性上，3G车载录像机是运输公司的首选！采用视频监控手段对控制票款流失、提升车队管理，解决乘务纠纷，明了交通事故将有着显著方便与作用因此，向科技要生产力，安装3G远程视频监控系统，作为管理车队的一个重要辅助手段，实现公司管理平台的升级。

对提升公司的管理效率，防止票款流失，降低生产成本，提高工作效率，提升企业经营效益，真正做到“管车、管钱、管安全”的宗旨，以实现公司总目标。

二、无线3G传输系统总体设计移动视频监控系统是基于电信的3G，联通的CDMA/移动GPRS/EDGE无线数据业务网，全国所有车辆的3G无线监控实现主要由以下四部分组成：一.前端车内设备；二.后端控制中心所需设备；三.无线3G卡收费标准状况。

四.后台软件维护与组建。

1.前端车内设备：（1）3G车载硬盘录像机主机（可插硬盘可插SD卡）（2）1-4个摄像头。

（3）移动硬盘本地储存（也可SD卡储存）。

（4）一个录取车上声音的录音头。

2.后端控制中心所需设备：（1）在电脑上安装我司的3G专用监控软件。
