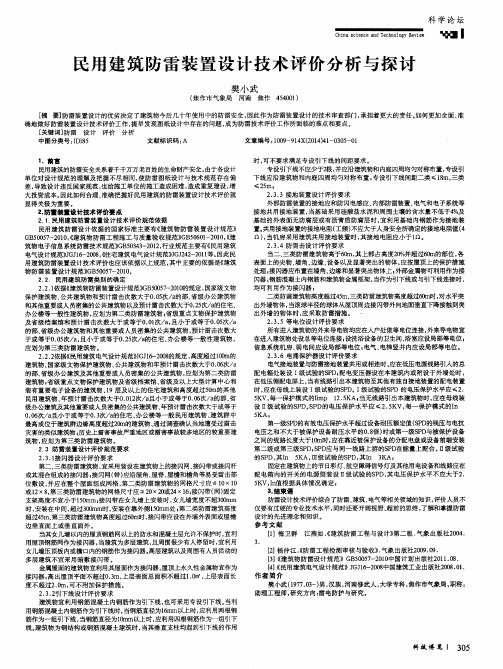

民用建筑防雷装置设计技术评价分析与探讨

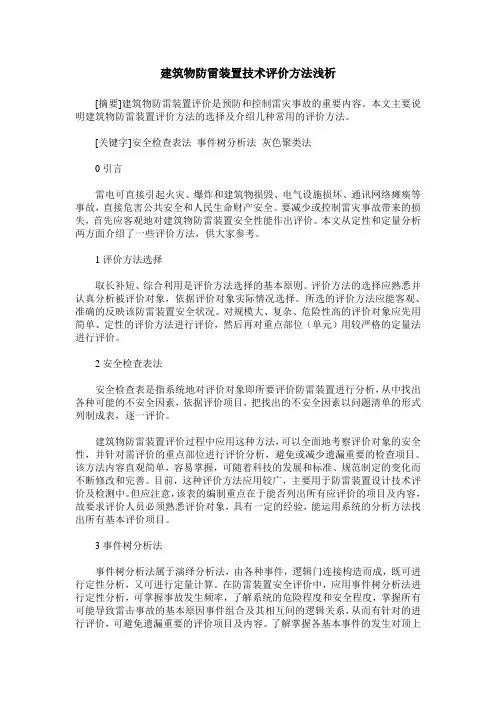

建筑物防雷装置技术评价方法浅析[摘要]建筑物防雷装置评价是预防和控制雷灾事故的重要内容。

本文主要说明建筑物防雷装置评价方法的选择及介绍几种常用的评价方法。

[关键字]安全检查表法事件树分析法灰色聚类法0引言雷电可直接引起火灾、爆炸和建筑物损毁、电气设施损坏、通讯网络瘫痪等事故，直接危害公共安全和人民生命财产安全。

要减少或控制雷灾事故带来的损失，首先应客观地对建筑物防雷装置安全性能作出评价。

本文从定性和定量分析两方面介绍了一些评价方法，供大家参考。

1评价方法选择取长补短、综合利用是评价方法选择的基本原则。

评价方法的选择应熟悉并认真分析被评价对象，依据评价对象实际情况选择。

所选的评价方法应能客观、准确的反映该防雷装置安全状况。

对规模大、复杂、危险性高的评价对象应先用简单、定性的评价方法进行评价，然后再对重点部位（单元）用较严格的定量法进行评价。

2安全检查表法安全检查表是指系统地对评价对象即所要评价防雷装置进行分析，从中找出各种可能的不安全因素，依据评价项目，把找出的不安全因素以问题清单的形式列制成表，逐一评价。

建筑物防雷装置评价过程中应用这种方法，可以全面地考察评价对象的安全性，并针对需评价的重点部位进行评价分析，避免或减少遗漏重要的检查项目。

该方法内容直观简单，容易掌握，可随着科技的发展和标准、规范制定的变化而不断修改和完善。

目前，这种评价方法应用较广，主要用于防雷装置设计技术评价及检测中。

但应注意，该表的编制重点在于能否列出所有应评价的项目及内容，故要求评价人员必须熟悉评价对象，具有一定的经验，能运用系统的分析方法找出所有基本评价项目。

3事件树分析法事件树分析法属于演绎分析法，由各种事件，逻辑门连接构造而成，既可进行定性分析，又可进行定量计算。

在防雷装置安全评价中，应用事件树分析法进行定性分析，可掌握事故发生频率，了解系统的危险程度和安全程度，掌握所有可能导致雷击事故的基本原因事件组合及其相互间的逻辑关系，从而有针对的进行评价，可避免遗漏重要的评价项目及内容。

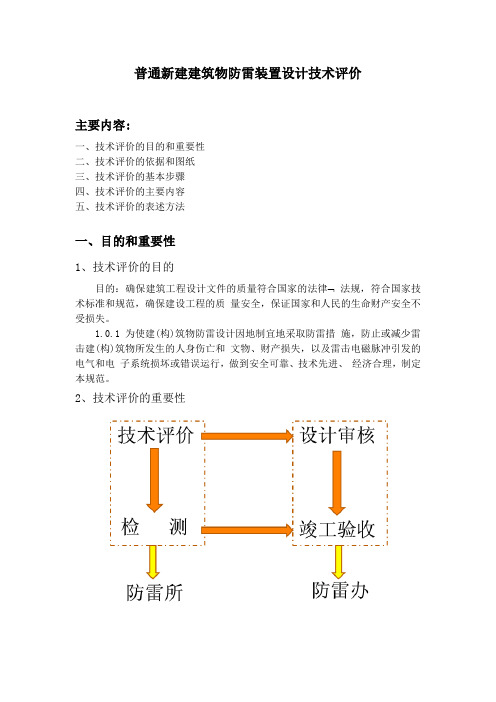

普通新建建筑物防雷装置设计技术评价主要内容:一、技术评价的目的和重要性二、技术评价的依据和图纸三、技术评价的基本步骤四、技术评价的主要内容五、技术评价的表述方法一、目的和重要性1、技术评价的目的目的：确保建筑工程设计文件的质量符合国家的法律 法规，符合国家技术标准和规范，确保建设工程的质量安全，保证国家和人民的生命财产安全不受损失。

1.0.1为使建(构)筑物防雷设计因地制宜地采取防雷措施，防止或减少雷击建(构)筑物所发生的人身伤亡和文物、财产损失，以及雷击电磁脉冲引发的电气和电子系统损坏或错误运行，做到安全可靠、技术先进、经济合理，制定本规范。

2、技术评价的重要性二、依据和图纸1、技术评价的依据设计依据；设计方案本身所引用的依据相关规范；通用规范的普通作法行业规范：特殊的行业规范，如气象、文物等技术评价的本质就是一次设计的过程！2、技术评价查阅的图纸图纸目录、设计说明、总平面图、基础防雷平面图、天面防雷平面图、均压环图、立面图、配电系统图、弱电系统图（消防、网络、监控、门禁、有线电视等）、其他图纸三、基本步骤评价步骤①了解项目的基本情况（规划、总平面图、设计说明）②确定防雷类别③对评价内容进行逐一评价④填写技术评价详表⑤得出技术评价结论和建议四、主要内容1、技术评价报告2、评价内容（1）防雷类别、（2）接地装置、（3）引下线、（4）接闪器、（5）等电位连接、（6）均压环、（7）屏蔽、（8）SPD、（9）预留接地、（10）电源制式（1）防雷类别的判定：定性判断和定量判断先定性，后定量。

选取防雷类别高的作为最终结果。

①防雷类别定性判断(强制性条文)3.0.2 在可能发生对地闪击的地区，遇下列情况之一时，应划为第一类防雷建筑物：1、凡制造、使用或贮存火炸药及其制品的危险建筑物，因电火花而引起爆炸、爆轰，会造成巨大破坏和人身伤亡者。

2、具有0区或20区爆炸危险场所的建筑物。

3、具有1区或21区爆炸危险场所的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。

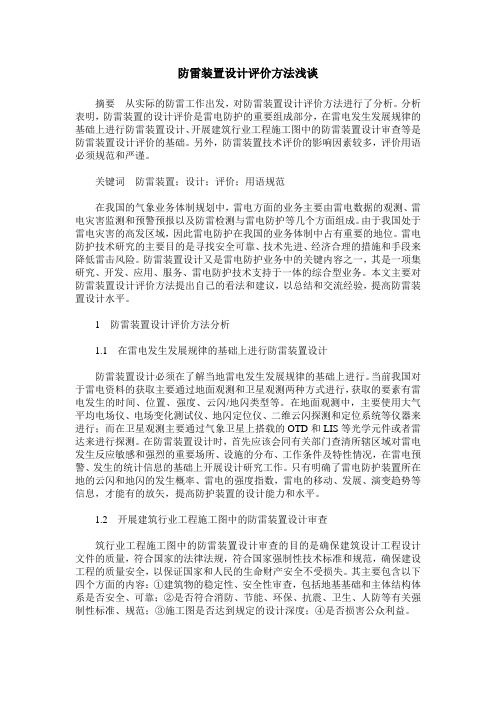

防雷装置设计评价方法浅谈摘要从实际的防雷工作出发，对防雷装置设计评价方法进行了分析。

分析表明，防雷装置的设计评价是雷电防护的重要组成部分，在雷电发生发展规律的基础上进行防雷装置设计、开展建筑行业工程施工图中的防雷装置设计审查等是防雷装置设计评价的基础。

另外，防雷装置技术评价的影响因素较多，评价用语必须规范和严谨。

关键词防雷装置；设计；评价；用语规范在我国的气象业务体制规划中，雷电方面的业务主要由雷电数据的观测、雷电灾害监测和预警预报以及防雷检测与雷电防护等几个方面组成。

由于我国处于雷电灾害的高发区域，因此雷电防护在我国的业务体制中占有重要的地位。

雷电防护技术研究的主要目的是寻找安全可靠、技术先进、经济合理的措施和手段来降低雷击风险。

防雷装置设计又是雷电防护业务中的关键内容之一，其是一项集研究、开发、应用、服务、雷电防护技术支持于一体的综合型业务。

本文主要对防雷装置设计评价方法提出自己的看法和建议，以总结和交流经验，提高防雷装置设计水平。

1 防雷装置设计评价方法分析1.1 在雷电发生发展规律的基础上进行防雷装置设计防雷装置设计必须在了解当地雷电发生发展规律的基础上进行。

当前我国对于雷电资料的获取主要通过地面观测和卫星观测两种方式进行，获取的要素有雷电发生的时间、位置、强度、云闪/地闪类型等。

在地面观测中，主要使用大气平均电场仪、电场变化测试仪、地闪定位仪、二维云闪探测和定位系统等仪器来进行；而在卫星观测主要通过气象卫星上搭载的OTD和LIS等光学元件或者雷达来进行探测。

在防雷装置设计时，首先应该会同有关部门查清所辖区域对雷电发生反应敏感和强烈的重要场所、设施的分布、工作条件及特性情况，在雷电预警、发生的统计信息的基础上开展设计研究工作。

只有明确了雷电防护装置所在地的云闪和地闪的发生概率、雷电的强度指数，雷电的移动、发展、演变趋势等信息，才能有的放矢，提高防护装置的设计能力和水平。

1.2 开展建筑行业工程施工图中的防雷装置设计审查筑行业工程施工图中的防雷装置设计审查的目的是确保建筑设计工程设计文件的质量，符合国家的法律法规，符合国家强制性技术标准和规范，确保建设工程的质量安全，以保证国家和人民的生命财产安全不受损失。

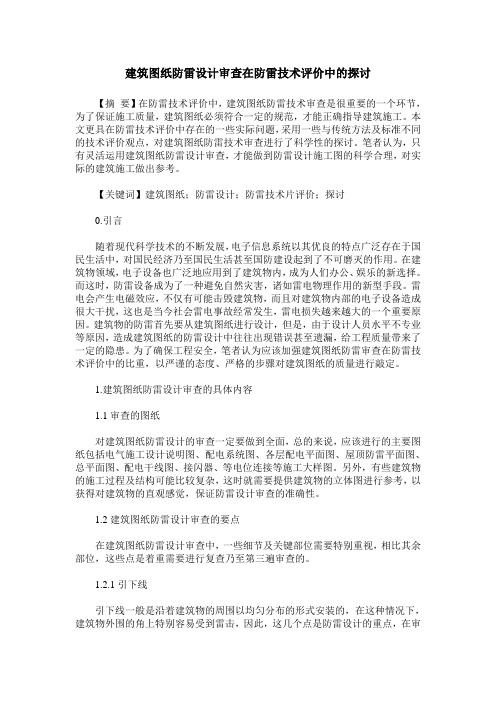

建筑图纸防雷设计审查在防雷技术评价中的探讨【摘要】在防雷技术评价中，建筑图纸防雷技术审查是很重要的一个环节，为了保证施工质量，建筑图纸必须符合一定的规范，才能正确指导建筑施工。

本文更具在防雷技术评价中存在的一些实际问题，采用一些与传统方法及标准不同的技术评价观点，对建筑图纸防雷技术审查进行了科学性的探讨。

笔者认为，只有灵活运用建筑图纸防雷设计审查，才能做到防雷设计施工图的科学合理，对实际的建筑施工做出参考。

【关键词】建筑图纸；防雷设计；防雷技术片评价；探讨0.引言随着现代科学技术的不断发展，电子信息系统以其优良的特点广泛存在于国民生活中，对国民经济乃至国民生活甚至国防建设起到了不可磨灭的作用。

在建筑物领域，电子设备也广泛地应用到了建筑物内，成为人们办公、娱乐的新选择。

而这时，防雷设备成为了一种避免自然灾害，诸如雷电物理作用的新型手段。

雷电会产生电磁效应，不仅有可能击毁建筑物，而且对建筑物内部的电子设备造成很大干扰，这也是当今社会雷电事故经常发生，雷电损失越来越大的一个重要原因。

建筑物的防雷首先要从建筑图纸进行设计，但是，由于设计人员水平不专业等原因，造成建筑图纸的防雷设计中往往出现错误甚至遗漏，给工程质量带来了一定的隐患。

为了确保工程安全，笔者认为应该加强建筑图纸防雷审查在防雷技术评价中的比重，以严谨的态度、严格的步骤对建筑图纸的质量进行敲定。

1.建筑图纸防雷设计审查的具体内容1.1审查的图纸对建筑图纸防雷设计的审查一定要做到全面，总的来说，应该进行的主要图纸包括电气施工设计说明图、配电系统图、各层配电平面图、屋顶防雷平面图、总平面图、配电干线图、接闪器、等电位连接等施工大样图。

另外，有些建筑物的施工过程及结构可能比较复杂，这时就需要提供建筑物的立体图进行参考，以获得对建筑物的直观感觉，保证防雷设计审查的准确性。

1.2建筑图纸防雷设计审查的要点在建筑图纸防雷设计审查中，一些细节及关键部位需要特别重视，相比其余部位，这些点是着重需要进行复查乃至第三遍审查的。

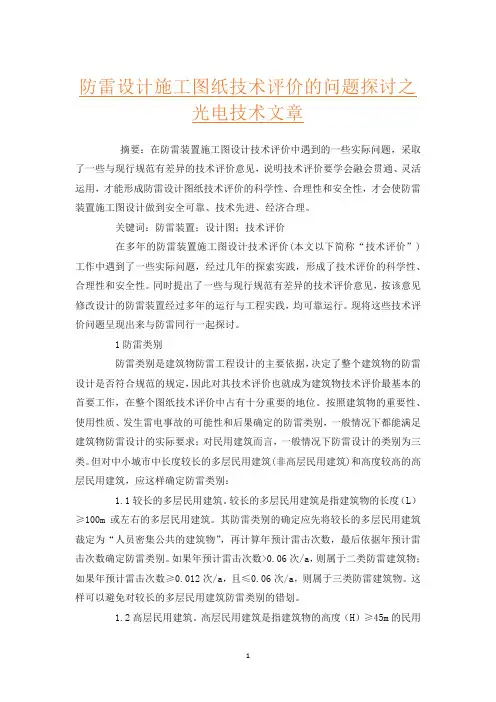

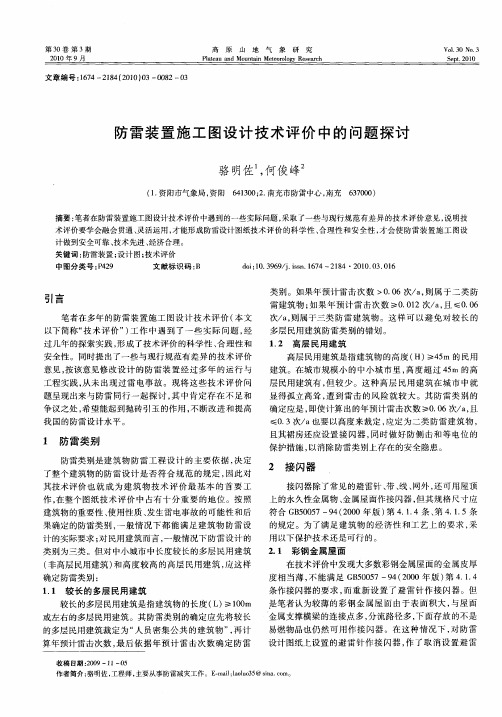

防雷设计施工图纸技术评价的问题探讨之光电技术文章摘要：在防雷装置施工图设计技术评价中遇到的一些实际问题，采取了一些与现行规范有差异的技术评价意见，说明技术评价要学会融会贯通、灵活运用，才能形成防雷设计图纸技术评价的科学性、合理性和安全性，才会使防雷装置施工图设计做到安全可靠、技术先进、经济合理。

关键词：防雷装置；设计图；技术评价在多年的防雷装置施工图设计技术评价(本文以下简称“技术评价”)工作中遇到了一些实际问题，经过几年的探索实践，形成了技术评价的科学性、合理性和安全性。

同时提出了一些与现行规范有差异的技术评价意见，按该意见修改设计的防雷装置经过多年的运行与工程实践，均可靠运行。

现将这些技术评价问题呈现出来与防雷同行一起探讨。

1防雷类别防雷类别是建筑物防雷工程设计的主要依据，决定了整个建筑物的防雷设计是否符合规范的规定，因此对其技术评价也就成为建筑物技术评价最基本的首要工作，在整个图纸技术评价中占有十分重要的地位。

按照建筑物的重要性、使用性质、发生雷电事故的可能性和后果确定的防雷类别，一般情况下都能满足建筑物防雷设计的实际要求；对民用建筑而言，一般情况下防雷设计的类别为三类。

但对中小城市中长度较长的多层民用建筑(非高层民用建筑)和高度较高的高层民用建筑，应这样确定防雷类别：1.1较长的多层民用建筑。

较长的多层民用建筑是指建筑物的长度（L）≥100m或左右的多层民用建筑。

其防雷类别的确定应先将较长的多层民用建筑裁定为“人员密集公共的建筑物”，再计算年预计雷击次数，最后依据年预计雷击次数确定防雷类别。

如果年预计雷击次数>0.06次/a，则属于二类防雷建筑物；如果年预计雷击次数≥0.012次/a，且≤0.06次/a，则属于三类防雷建筑物。

这样可以避免对较长的多层民用建筑防雷类别的错划。

1.2高层民用建筑。

高层民用建筑是指建筑物的高度（H）≥45m的民用建筑。

在城市规模小的中小城市里，高度超过45m的高层民用建筑有，但较少。

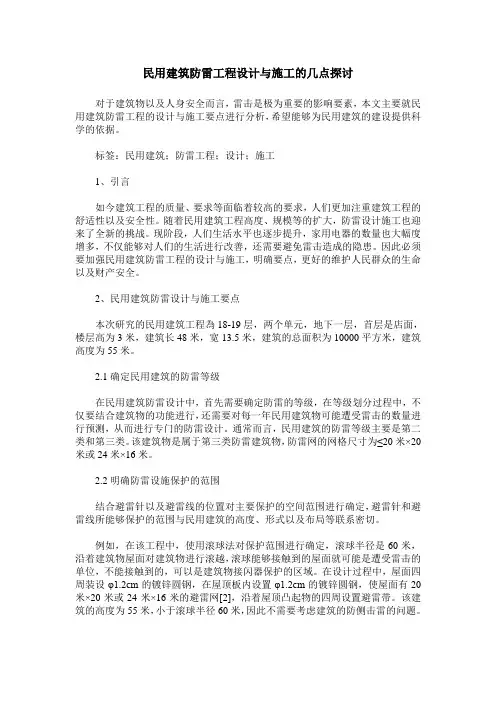

民用建筑防雷工程设计与施工的几点探讨对于建筑物以及人身安全而言，雷击是极为重要的影响要素，本文主要就民用建筑防雷工程的设计与施工要点进行分析，希望能够为民用建筑的建设提供科学的依据。

标签：民用建筑；防雷工程；设计；施工1、引言如今建筑工程的质量、要求等面临着较高的要求，人们更加注重建筑工程的舒适性以及安全性。

随着民用建筑工程高度、规模等的扩大，防雷设计施工也迎来了全新的挑战。

现阶段，人们生活水平也逐步提升，家用电器的数量也大幅度增多，不仅能够对人们的生活进行改善，还需要避免雷击造成的隐患。

因此必须要加强民用建筑防雷工程的设计与施工，明确要点，更好的维护人民群众的生命以及财产安全。

2、民用建筑防雷设计与施工要点本次研究的民用建筑工程為18-19层，两个单元，地下一层，首层是店面，楼层高为3米，建筑长48米，宽13.5米，建筑的总面积为10000平方米，建筑高度为55米。

2.1确定民用建筑的防雷等级在民用建筑防雷设计中，首先需要确定防雷的等级，在等级划分过程中，不仅要结合建筑物的功能进行，还需要对每一年民用建筑物可能遭受雷击的数量进行预测，从而进行专门的防雷设计。

通常而言，民用建筑的防雷等级主要是第二类和第三类。

该建筑物是属于第三类防雷建筑物，防雷网的网格尺寸为≤20米×20米或24米×16米。

2.2明确防雷设施保护的范围结合避雷针以及避雷线的位置对主要保护的空间范围进行确定，避雷针和避雷线所能够保护的范围与民用建筑的高度、形式以及布局等联系密切。

例如，在该工程中，使用滚球法对保护范围进行确定，滚球半径是60米，沿着建筑物屋面对建筑物进行滚越，滚球能够接触到的屋面就可能是遭受雷击的单位，不能接触到的，可以是建筑物接闪器保护的区域。

在设计过程中，屋面四周装设φ1.2cm的镀锌圆钢，在屋顶板内设置φ1.2cm的镀锌圆钢，使屋面有20米×20米或24米×16米的避雷网[2]，沿着屋顶凸起物的四周设置避雷带。

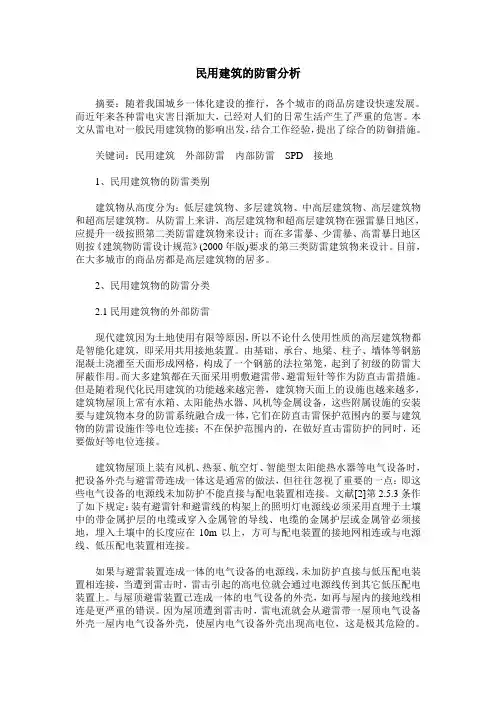

民用建筑的防雷分析摘要：随着我国城乡一体化建设的推行，各个城市的商品房建设快速发展。

而近年来各种雷电灾害日渐加大，已经对人们的日常生活产生了严重的危害。

本文从雷电对一般民用建筑物的影响出发，结合工作经验，提出了综合的防御措施。

关键词：民用建筑外部防雷内部防雷SPD接地1、民用建筑物的防雷类别建筑物从高度分为：低层建筑物、多层建筑物、中高层建筑物、高层建筑物和超高层建筑物。

从防雷上来讲，高层建筑物和超高层建筑物在强雷暴日地区，应提升一级按照第二类防雷建筑物来设计；而在多雷暴、少雷暴、高雷暴日地区则按《建筑物防雷设计规范》(2000年版)要求的第三类防雷建筑物来设计。

目前，在大多城市的商品房都是高层建筑物的居多。

2、民用建筑物的防雷分类2.1民用建筑物的外部防雷现代建筑因为土地使用有限等原因，所以不论什么使用性质的高层建筑物都是智能化建筑，即采用共用接地装置。

由基础、承台、地梁、柱子、墙体等钢筋混凝土浇灌至天面形成网格，构成了一个钢筋的法拉第笼，起到了初级的防雷大屏蔽作用。

而大多建筑都在天面采用明敷避雷带、避雷短针等作为防直击雷措施。

但是随着现代化民用建筑的功能越来越完善，建筑物天面上的设施也越来越多，建筑物屋顶上常有水箱、太阳能热水器、风机等金属设备，这些附属设施的安装要与建筑物本身的防雷系统融合成一体，它们在防直击雷保护范围内的要与建筑物的防雷设施作等电位连接；不在保护范围内的，在做好直击雷防护的同时，还要做好等电位连接。

建筑物屋顶上装有风机、热泵、航空灯、智能型太阳能热水器等电气设备时，把设备外壳与避雷带连成一体这是通常的做法，但往往忽视了重要的一点：即这些电气设备的电源线未加防护不能直接与配电装置相连接。

文献[2]第2.5.3条作了如下规定：装有避雷针和避雷线的构架上的照明灯电源线必须采用直埋于土壤中的带金属护层的电缆或穿入金属管的导线、电缆的金属护层或金属管必须接地，埋入土壤中的长度应在10m以上，方可与配电装置的接地网相连或与电源线、低压配电装置相连接。
