10KV配电线路雷击事故分析及防雷对策一、雷击事故分析雷击是自然界极为危险的天气现象，当雷电活动发生时，如果雷电与建筑物、电力设施等接触，就会造成雷击事故。
10KV配电线路作为电力系统的重要组成部分，也面临着雷击的风险。
雷击事故一旦发生，不仅会造成设备的损坏和停电，还可能危及人民群众的生命财产安全。
对于10KV配电线路雷击事故的分析及防雷对策显得尤为重要。
1.1 10KV配电线路雷击事故特点雷击事故频率较高。
由于10KV配电线路横跨大片地面，搭设在高空，很容易成为雷电活动的“目标”，导致雷击事故频率较高。
雷击事故损失严重。
由于10KV配电线路所承载的电力负荷较大，一旦发生雷击事故，不仅会造成设备的损毁，还可能导致大面积停电，影响供电正常运行。
雷击事故风险难以预测。
雷电活动具有突发性和随机性，难以准确地对雷击事故的发生时间和位置进行预测，10KV配电线路的雷击事故防范面临一定的困难。
10KV配电线路雷击事故的发生有其特定的原因，主要包括以下几个方面：第一，雷电活动频繁。
气象部门数据显示，我国每年的雷电次数约为50-60天，雷电主要发生在夏季，而10KV配电线路正是这段时间电力需求相对较大的时候，因此雷击事故发生的概率相对较高。
第二，线路接地不良。
10KV配电线路若接地不良，导致接地电阻增大，容易成为雷击事故的“好发地”，因为雷电冲击时，会通过接地电阻进入地下，造成线路损毁。
线路设备缺陷。
10KV配电线路设备长期使用后，会出现老化、漏电、接触不良等缺陷，这些缺陷会增加雷击事故的风险。
直接雷击。
直接雷击是指雷电直接击中10KV配电线路或设备，在瞬间产生高压电流，造成线路设备损坏。
雷电流跳闸。
雷电冲击使得10KV配电线路中的电流瞬间增大，导致电力系统保护设备跳闸，造成线路停电。
设备损坏。
10KV配电线路遭受雷击冲击后，线路设备会受到严重损坏，需要更换或维修，增加了电力系统的维护成本。
停电影响。
10KV配电线路发生雷击事故后，可能会造成区域性的停电，影响用户正常用电。
10KV配电线路雷击事故分析及防雷对策一、事故分析10KV配电线路是城市和乡村供电的重要组成部分。
在雷电天气中，由于线路遭到雷击可能会导致线路短路、设备损坏，进而引发停电和安全事故。
对于10KV配电线路的雷击事故分析以及防雷措施显得尤为重要。
1.1 雷击事故原因分析10KV配电线路遭到雷击主要是因为雷电天气中，大气层中云与地面或物体之间会发生静电荷分离，在这种情况下产生静电场、电位差和大气放电现象，从而形成闪电。
当闪电击中10KV配电线路时，会造成线路短路、设备损坏，进而影响到供电安全。
1.2 雷击事故后果分析一旦10KV配电线路遭受雷击，可能会引发以下后果：1) 线路短路。
雷击会导致线路短路，影响供电正常运行。
2) 设备损坏。
雷击会损坏线路上的设备，提高运维成本。
3) 供电中断。
雷击事故可能导致配电线路供电中断，给用户带来不便。
4) 安全事故。
雷击引发的火灾、爆炸等安全事故可能造成人员伤亡和财产损失。
二、防雷对策为了避免10KV配电线路遭受雷击，减少雷击事故带来的不良影响，需要采取有效的防雷措施。
2.1 安装避雷设备在10KV配电线路上安装避雷设备是一种常见的防雷措施。
避雷设备能够吸收、分散和释放雷击能量，减少雷击对线路和设备的影响。
一般来说，主要包括避雷针、避雷带、避雷网等设备，通过这些设备将雷电引到地面，减少对线路的影响。
2.2 地面接地保护地面接地是防止雷击损害的重要措施。
良好的接地能够将雷电引到地面，减少雷电对设备和线路的影响。
对10KV配电线路进行定期的接地检查和维护显得尤为重要。
2.3 配电线路绝缘保护绝缘保护是为了防止雷击对设备和线路产生影响的重要手段。
通过对线路绝缘进行加强和保养，可以减少雷击对设备和线路的损害。
2.4 定期检查维护定期检查维护是保证10KV配电线路安全运行的保障。
通过对线路设备的定期检查和维护，能够及时发现潜在的雷击风险并进行相应的处理，减少雷击事故的发生。
2.5 安全管理及培训加强安全管理和员工培训是预防雷击事故的重要措施。
10kV配电线路的防雷措施分析10kV配电线路的防雷措施是非常重要的，因为配电线路承担着电力传输的重要任务，遭受雷击可能会导致线路故障和停电。
下面将对10kV配电线路的防雷措施进行分析。
配电线路的金属构架是最重要的防雷措施之一。
金属构架可以提供良好的导电性，能够将雷电流迅速引导到地面，减小对线路设备的影响。
10kV配电线路的金属构架通常由镀锌钢管或钢塔组成，这样可以增加其导电性，并增强其抗雷击能力。
引入避雷器是必不可少的防雷措施之一。
10kV配电线路应在线路两端和中间适当设置避雷器。
避雷器可以将雷电流引入到地下，减少对线路的损害。
避雷器通常采用氧化锌避雷器，其具有快速响应时间和高能量耗散能力的优点。
为了进一步提高10kV配电线路的抗雷击能力，还可以在线路的经济跨越点和路口附近设置避雷针。
避雷针的作用是通过锐利的导电体吸收雷电，从而降低雷电对线路的破坏力。
在避雷针的周围还应该设置接地网，可以将雷电引导到地下。
对于10kV配电线路，还可以采用遮雷带的方式来增强其防雷能力。
遮雷带是一种导电性能好的金属带，可以通过安装在配电线路的周围来形成一个电磁屏蔽，减少雷电对线路的干扰和损害。
定期的维护和检查也是10kV配电线路的防雷措施之一。
及时清理线路周围的杂草和树木，保持金属构架的导电性能良好。
定期检查避雷器和避雷针的状态，如果有损坏或老化，应及时更换。
10kV配电线路的防雷措施包括金属构架、避雷器、避雷针、遮雷带以及定期的维护和检查。
通过采取这些措施，可以有效地提高10kV配电线路的抗雷击能力，减小雷击对线路设备的影响，确保电力传输的稳定和安全。
10KV配电线路雷击事故分析及防雷对策近年来，随着电力设备的广泛使用，10KV配电线路雷击事故频繁发生，给人们的生命和财产造成了极大的威胁。
因此，对配电线路的雷击事故进行分析，并提出针对性的防范措施，具有极其重要的现实意义。
本文将对10KV配电线路雷击事故进行分析，并提出相关的防雷对策。
1、配电线路雷击事故的原因（1）配电系统天气条件的影响：雷霆风暴、大风、雨雪等天气条件都将增大雷击风险。
（2）线路局部悬挂物：在设备处或绝缘子处，悬挂物会影响电气场分布，并导致局部电场强度的增强，从而增大雷击的概率。
（3）地面状况：介质内部的导电性改变会影响介质的闪络电压和局部电场的分布，从而加大雷击风险。
（4）电力设备的缺陷：例如设备本身的绝缘损坏或损坏时部分零部件可能打开，生成电晕现象等。
（1）对设备的损害：雷击能够对设备产生强大的电磁力和热量，对设备形成电弧烧毁以及产生火灾等严重损害。
（2）对人身的危害：雷电产生的电压和电流大得惊人，雷电是对人类生命最具危害性的自然现象之一，雷击会造成人的死亡或重伤等严重危害。
1、线路建设技术（1）悬挂地线：在地线电阻足够小的情况下，在配电线路的贯穿点挂设一段地线，地线的作用是在线路、设备与大地之间建立低阻抗连接，以吸收雷电冲击电流。
（2）绝缘子选型：绝缘子应采用透平型、耐性负荷大的绝缘子。
如果电压等级较高，绝缘子表面还需涂抹高分子绝缘涂料或污染层防护剂，以杜绝绝缘子表面分布的水滴和污染物。
（3）地面处理：做好配电线路的接地工作，需在电线旁边埋深足够的接地棒，并在大面积降水时清除杂草和污物，以保证电线的良好接地。
2、设备维护保障（1）检查导线接头和连接夹的状态：以确保连接接地是否良好。
（2）定期检查设备的绝缘状态：以确保绝缘状态是否牢固，并检查电缆、电机和开关等设备的绝缘电阻。
（3）清洗设备表面：定期清洗设备表面的灰尘和污垢，防止表面水滴从而增大局部电场，提高雷击发生的概率。
探讨10kV配网线路防雷技术的保护方案10kV配网线路防雷技术的保护方案主要针对天气雷电活动对电力配网线路的损坏和影响进行预防和保护。
以下是一种常见的10kV配网线路防雷技术的保护方案。
1. 使用耐雷能力好的材料：在线路建设中，选用高耐雷的材料，如耐雷瓷绝缘子、耐雷电的导线、耐腐蚀的金属杆等。
这样可以减少雷电对线路的冲击，降低线路损坏的风险。
2. 雷电接地系统：建立完善的雷电接地系统是防雷的重要措施之一。
包括系统接地和设备接地两个方面。
系统接地通过合理设置接地装置，将雷击电流导入地下，保护设备和线路不受损坏。
设备接地主要是将设备的金属外壳和接地线连接，以便将雷电引入地下。
3. 避雷器的应用：在10kV配网线路上设置避雷器，可有效抵抗雷电冲击。
避雷器能够通过快速引爆减少雷电冲击产生的过电压，并将其导入到接地系统中。
在避免雷电冲击过高的情况下，保护线路和设备的安全运行。
4. 防雷装置的设置：在线路上设置防雷装置，如避雷网、避雷线等。
通过这些装置，可以将雷击电流引导到地下，减少对线路的伤害。
5. 定期维护检查：定期对10kV配网线路进行维护检查，及时发现并修复潜在的雷电损坏风险。
这包括检查接地装置是否正常，避雷器是否损坏等。
6. 提高线路的耐雷能力：线路的材料和结构设计要满足防雷的要求，提高线路的耐雷能力。
选择合适的绝缘子型号、加大绝缘子串的间隔和侧线的弧垂等措施，有效提高线路的耐雷性能。
7. 配电变压器的保护：对10kV配网线路的配电变压器进行保护。
可以安装避雷器、防雷措施等，减少雷电冲击对变压器的损害。
10kV配网线路的防雷技术保护方案包括使用耐雷材料、建立雷电接地系统、设置避雷器和防雷装置、定期维护检查、提高线路耐雷能力以及保护配电变压器等措施。
这些措施的综合应用可以有效减少雷电对配电线路的损坏和影响，保障电力系统的正常运行。
10KV配电线路雷击事故分析及防雷对策
雷击事故是指在雷暴天气中，由于雷击所引发的事故。
10KV配电线路在雷击事故中容易成为受害者，因此需要进行事故分析并制定有效的防雷对策。
我们来分析一下10KV配电线路雷击事故的原因。
雷击事故的主要原因是雷电电流经过线路时产生的高电压。
10KV配电线路由于电压较高，容易成为雷电电流的传导路径。
还有一些其他因素可能导致雷击事故的发生，如线路绝缘老化、设备故障等。
针对10KV配电线路雷击事故，我们可以采取一些防雷对策来降低事故风险。
应加强对线路的绝缘检查和维护工作，及时更换老化的绝缘材料，确保线路的绝缘性能良好。
应采用合适的避雷设备，如避雷针、避雷线等。
避雷针可以将雷电引向地下，减少对线路的直接影响。
避雷线则可以将雷电引向避雷地线，减少雷电电流对线路的影响。
还可以对线路进行接地处理，增强对雷电的承受能力。
还应加强对配电设备的维护和检修工作，降低设备故障的概率。
还应建立完善的监测系统，监测雷暴天气的变化，并及时采取相应的措施。
可以利用雷达等设备来监测雷暴的发生情况，并通过预警系统向工作人员发出警示，以便及时采取防护措施。
针对10KV配电线路雷击事故，我们可以采取维护线路绝缘、安装避雷设备、增强线路的接地等防雷措施来降低事故的发生概率。
建立完善的监测系统，并加强对配电设备的维护和检修工作是防雷工作的重要方面。
只有通过综合应对，才能有效避免雷击事故的发生。
10KV配电线路雷击事故分析及防雷对策一、事故分析近年来，各地在10KV配电线路雷击事故频发，严重影响了供电可靠性和用户用电安全。
对于这一情况，我们需要进行一定的分析，找出问题所在，并提出相应的防雷对策。
1. 雷击事故原因分析10KV配电线路是城市电力系统的重要组成部分，而雷击事故的发生主要有以下几个原因：气候因素。
雷击事故多发生在雷雨天气，特别是夏季雷雨多时，雷击的危害就更大。
气候因素对雷击事故有较大的影响。
线路绝缘老化。
10KV配电线路绝缘老化，绝缘子表面存在各种导电性物质，使得线路接地难度加大，绝缘性能下降，从而增加了雷击的可能性。
设备缺陷。
在使用过程中，由于设备老化、维护不当、构造缺陷等原因，导致了设备的漏电等问题，从而增加了雷击事故的几率。
（1）对设备造成损毁，如绝缘子破裂、线路短路等，造成设备的修复和更换成本增加。
（2）影响供电可靠性，使用户用电受到影响，甚至出现停电现象，影响用户用电安全和正常生活。
（3）可能引发火灾、爆炸等事故，给人员和财产造成巨大的损失。
二、防雷对策为了防止10KV配电线路雷击事故的发生，我们需要采取一系列的防雷对策，以降低雷击事故的发生几率，保障供电系统的安全和稳定运行。
1. 加强设备检修和维护为了降低10KV配电线路雷击事故的发生几率，我们需要加强对设备的检修和维护工作。
定期对线路设备进行全面的检查，发现问题及时修复，对老化的绝缘子进行更换，确保设备正常运行。
2. 提高绝缘水平10KV配电线路的绝缘水平对于防止雷击事故至关重要。
我们需要采用具有良好绝缘性能的材料，对绝缘子进行合理的安装和维护，确保其在使用过程中不受外界因素的影响，提高其绝缘水平，降低雷击事故的发生几率。
3. 安装防雷装置在10KV配电线路中，安装防雷装置是十分必要的。
通过合理的设置和布置防雷装置，将雷击带入地下系统，减少对设备的直接影响，降低雷击事故的损害程度，确保供电系统的安全和稳定运行。
10KV配电线路雷击事故分析及防雷对策一、背景介绍10KV配电线路是城市电网中的重要组成部分，而雷击事故是影响线路运行安全的重要因素之一。
雷击事故一旦发生，不仅会对电网设备造成损坏，还可能导致停电，给人们的生产生活带来不便。
针对10KV配电线路雷击事故，进行分析并制定防雷对策显得尤为重要。
二、雷击事故分析1. 雷击原因分析雷击事故是由气象条件和线路特性共同作用所致。
在气象条件方面，当气温升高、湿度增大时，雷雨天气较为频繁，雷电活动也会增多，是雷击事故发生的高发期。
而在线路特性方面，10KV配电线路通常布设在户外，长时间暴露在外界自然环境中，容易成为雷电活动的“靶子”。
2. 危害分析雷击事故对10KV配电线路的危害主要表现在两个方面：一是设备损坏，雷电击中线路设备会导致设备损坏甚至报废，需要进行更换或修复，增加了维护成本；二是停电，一旦线路被雷击损坏，可能导致周边区域的停电，给用户带来不便，也会影响城市的正常供电。
3. 典型案例分析根据历年来的统计数据，我们可以发现，10KV配电线路雷击事故多发生在雷雨天气之后。
典型的案例有：2018年某市一次雷击事件，导致大面积区域停电，损失惨重；2019年某县城一次雷击事件，导致变压器受损，需要进行紧急更换。
三、防雷对策1. 设备防护要想有效防止10KV配电线路的雷击事故，首先需要对线路设备进行有效的保护。
采用防雷器件对线路设备进行防护是一种比较有效的方法。
防雷器件可以分为避雷针、避雷带和避雷线等，其作用是引导和释放雷电，减小雷击对设备的破坏。
2. 地线设计在线路设计时，合理设置地线也是防止雷击事故的关键。
良好的地线设计能够降低雷击对线路设备的影响，减小损失。
地线的设置应符合国家相关规定，并在实际使用中进行定期检测，确保其出现故障时能够及时修复。
3. 检测监控使用雷电检测和监控系统是及时发现雷电活动并进行预警的重要手段。
雷电检测系统能够实时监测周围的雷电活动，一旦发现雷电活动较为频繁，就可以提前采取措施，减小雷击事故的发生可能性。
10kV配电线路的防雷措施分析随着电力行业的发展，越来越多的城市和乡村地区进行了电力改造工程，其中10kV配电线路的安装和使用影响了当地电力的质量和可靠性，同时天气变化和气象灾害会威胁到线路的稳定性和安全性。
因此，防雷措施的实施十分必要。
以下是10kV配电线路防雷措施的分析。
1.建议使用避雷针进行防雷避雷针是防雷的最常用工具之一，可以大幅减少雷电对建筑物和电气设备的损害。
对于10kV配电线路而言，避雷针的作用也是非常重要的。
由于高压线路受雷击荷载和雷电过电压的影响较大，所以在线路起点和终点的立杆上设置避雷针是必要的。
同时，在线路的沿途，可以适当增加避雷针的数量，防止雷电的危害。
2.采用导线避雷器导线避雷器是防雷的另一种常用工具。
它是一种接地式的防雷器，在正常情况下是导体，雷电来袭时则成为高阻抗体。
在10kV配电线路中，导线避雷器的主要作用是保护导线，抵御雷击荷载并保持线路稳定。
因此，在电力设施的建设、改造中完全可以采用导线避雷器作为线路的防雷措施。
3.减少线路长度和穿越次数线路长度和穿越次数越多，就越容易受到雷电的袭击。
为了降低线路在雷电天气下的损害，应尽量缩短线路的长度，减少穿越的路段。
同时，在建设新线路时应考虑到线路的路径和折线程度，尽量避免穿越山区和狭长路段，以保证线路外观安全。
4.建立隔离带隔离带是指在电力设施周围设置的一定宽度的空地，以避免外来物体对设施的破坏、缓解地势起伏对设施造成的影响。
对于10kV配电线路而言，隔离带可以起到分离带电设备和人和车辆的作用，降低雷电事故的发生率。
同时，在隔离带上种植高大的树木，也可以吸收大气中的静电，减轻雷电对设施的危害。
5.加强检测和维修工作定期检测和维护线路是预防雷电事故的重要措施之一。
在检测线路时，需要确保设备的正常运行，并及时处理设备的维修和更换。
另外，需要加强线路稽查，及时发现和排除安全隐患。
同时，也要提高操作员的安全意识，摸清线路情况，加强防护措施，保证电力行业的安全可靠性。

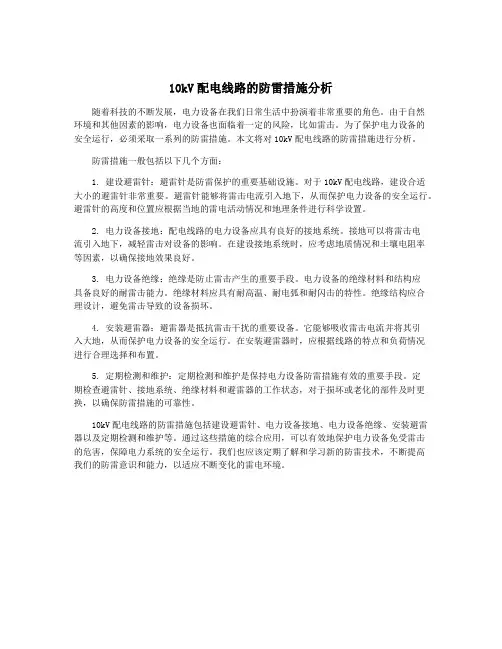

10kV配电线路的防雷措施分析随着科技的不断发展，电力设备在我们日常生活中扮演着非常重要的角色。
由于自然环境和其他因素的影响，电力设备也面临着一定的风险，比如雷击。
为了保护电力设备的安全运行，必须采取一系列的防雷措施。
本文将对10kV配电线路的防雷措施进行分析。
防雷措施一般包括以下几个方面：1. 建设避雷针：避雷针是防雷保护的重要基础设施。
对于10kV配电线路，建设合适大小的避雷针非常重要。
避雷针能够将雷击电流引入地下，从而保护电力设备的安全运行。
避雷针的高度和位置应根据当地的雷电活动情况和地理条件进行科学设置。
2. 电力设备接地：配电线路的电力设备应具有良好的接地系统。
接地可以将雷击电流引入地下，减轻雷击对设备的影响。
在建设接地系统时，应考虑地质情况和土壤电阻率等因素，以确保接地效果良好。
3. 电力设备绝缘：绝缘是防止雷击产生的重要手段。
电力设备的绝缘材料和结构应具备良好的耐雷击能力。
绝缘材料应具有耐高温、耐电弧和耐闪击的特性。
绝缘结构应合理设计，避免雷击导致的设备损坏。
4. 安装避雷器：避雷器是抵抗雷击干扰的重要设备。
它能够吸收雷击电流并将其引入大地，从而保护电力设备的安全运行。
在安装避雷器时，应根据线路的特点和负荷情况进行合理选择和布置。
5. 定期检测和维护：定期检测和维护是保持电力设备防雷措施有效的重要手段。
定期检查避雷针、接地系统、绝缘材料和避雷器的工作状态，对于损坏或老化的部件及时更换，以确保防雷措施的可靠性。
10kV配电线路的防雷措施包括建设避雷针、电力设备接地、电力设备绝缘、安装避雷器以及定期检测和维护等。
通过这些措施的综合应用，可以有效地保护电力设备免受雷击的危害，保障电力系统的安全运行。
我们也应该定期了解和学习新的防雷技术，不断提高我们的防雷意识和能力，以适应不断变化的雷电环境。
10kV配电线路防雷技术分析及解决方案
发表时间：2019-07-24T13:54:46.987Z 来源：《电力设备》2019年第5期作者：何以祥
[导读] 摘要：由于10kV配电网网络结构复杂，绝缘水平低，直接雷击不仅会引起雷电事故，而且诱发雷电也会造成很大的危害。
（广东电网有限责任公司肇庆怀集供电局广东肇庆 526400）
摘要：由于10kV配电网网络结构复杂，绝缘水平低，直接雷击不仅会引起雷电事故，而且诱发雷电也会造成很大的危害。
从10kV配电网运行故障的角度看，很大一部分故障是由雷击引起的。
提高10kV配电网线路防雷水平是电力企业需要关注的工作。
因此，深入研究和了解10kV配电网线路防雷方案。
结合配电网工程的实际情况，采取有效的防雷措施，确保10kV配电网的可靠运行，对电力工业的健康发展具有重要意义。
关键词：10kV配电；线路防雷技术；解决方案
引言
目前，随着环境的恶化和部分地区自然灾害的频繁发生，许多地区的10kV配电网遭受了雷击。
这些事故严重威胁着电网的供电安全，降低了配电网的供电可靠性，给人们的工作和生活带来了极大的不便。
分析10 kV配电网雷击的原因，具有十分重要的意义。
为了提高配电网供电的可靠性，有必要针对雷击的原因制定相应的防雷措施。
1.配电网的防雷技术的现状
对于设备较多、配电线路较宽、与用户关系密切的配电网，如10 kV配电网，其自身绝缘能力差，易发生雷电事故。
在配电网防雷措施方面，以往的防雷重点一般集中在开关和变压器上，但对配电线路的防雷准备和重视不够。
从电力技术的角度看，10kV配电网线路的过电压幅值与雷电通道的距离和邻近程度、雷电电流的大小和线路的悬浮高度有关。
雷击过电压一般在10-400 kV之间。
如果10 kV配电网感应过电压超过80kV，或配电线路工频电压和感应过电压之和超过绝缘子放电电压的50%，则可能发生闪络。
这导致配电线路短路或跳闸，降低了10kV配电网的整体安全性和可靠性。
然而，目前的停留时间很短。
如果雷电闪络发生在两相和三相非断电棒中，形成金属短路，则会引起电弧能量的迅速增加，相关电气设备将被击穿和破坏。
2.雷击对10kV配网线路的危害分析
2.1现行10kV配电线路情况
由于10kV配电线路不配备防雷线路，暴露在野外，防雷能力差。
当线路被雷击时，会产生高电压幅度的大气过电压，其值可达数百千伏，雷电电流可高达数十千安。
这种雷击是很有威胁性的，对设备的破坏也是很严重的。
当雷击靠近导体时，会产生感应过电压。
10 kV线路绝缘子的雷电全波冲击耐压为95 kV。
在感应过电压作用下，会产生绝缘子闪络，严重时会同时产生两相绝缘子闪络，导致相间短路，导致系统跳闸。
2.2感应雷过电压的计算
图1 架空线路感应雷过电压计算模型
为了更好地实现绝缘防雷，在采取有效措施之前，必须对设计的防雷线路的感应雷电过电压进行计算，这是实施防雷的一个必不可少的步骤。
在计算感应雷电过电压的过程中，我们利用电磁场来确定研究对象的静电感应电压。
从图1中所示的计算模型可以看出，架空线路C与雷电点O之间的距离记录为S，HD是离地面的导线高度，EY是A点电场强度的垂直分量，可以得出EYA=(λ/2π0)(1/(公式1)，其中e0代表空气的介电常数；λ代表闪电先导的电荷线密度，y代表A点离地面的高度。
在计算理论值时，必须分析工程实际情况的校正系数，才能更准确地计算架空线路上的静电感应雷电过电压，其幅度为：um=KK1Ihd/S(公式2)。
常数K≥1≤2πε0v，修正系数K1，K1=0.6=0.9°I表示雷电电流。
2.3防雷资金投入不足
随着国民经济和社会的快速发展，我国的电力工业也取得了很大的进步，10 kV配电网的供电可靠性得到了很大的提高。
但配电网线路防雷效果不理想，各地区防雷设施改造亟待推进，主要原因是相关防雷资金不足，配网线路防雷设备不能及时更换。
此外，在许多地区的防雷设备管理中还存在许多问题，无法定期维修和维护。
3.提高10kV配电线路防雷性能的技术措施
3.1加强防雷设计
首先，应加强从变电站到LKM电气距离的出线段、雷电活动较强地区的线路、对重要负荷供电的线路和大跨度线路段的防雷保护。
其次，对于新建的10kV线路，应通过提高线路绝缘水平来降低雷击闪络概率。
10kV架空线路的直线杆宜选用柱绝缘子。
最后，对于已建成的10kV线路，在线路技术改造和大修过程中，柱绝缘子逐渐取代了广泛使用的针形绝缘子。
在雷电活动强烈的极段，避雷器应安装在避雷器易发区。
3.2线路避雷器安装注意事项与效果
在10 kV配电网避雷器的安装中，应注意以下几个方面：(1)在安装位置，应尽可能选择雷击概率大的塔，并尽可能先将塔安装在塔上；
(2)在安装过程中，避雷器应避免外部负载，避免避雷器损坏，确保安全距离满足要求；(3)避雷器连接时，接地网与接地网分开敷设，不能
与塔共用，接地线截面积应大于25 mm2，接地网电阻应小于10Ω；(4)引线连接时，应选用断面2525 mm~2的铜芯绝缘导线，使其与接地网保持良好的连接，尽量缩短长度。
在10kV配电网中，某线路在雷击密集地区安装了三组9根线避雷器。
在后期运行中，与非导体避雷器相比，该线路避雷器动作正确，跳闸事故和雷击故障大大减少。
发挥良好的防雷效果。
3.3改善接地条件
(1)改善接地装置
水平接地体埋于深度为0.6m的土壤中，垂直接地体在水平接地体的基础上深入地面。
该接地装置的地下部分由水平接地体和垂直接地体组成。
卧式接地体一般采用长度为5m、40 mm×4mm的四种扁钢。
采用长度为2.5m的50 mm×50 mm×5mm角和水平接地方式，每5m焊接一次垂直体。
在顶部，使用垂直杆。
接地装置的工频接地电阻应控制在10Ω以下。
对于重要的变压器和避雷器，接地电阻不超过4Ω。
对接地杆和接地导线采取了防腐蚀措施，如在水平接地体周围施用高效膨润土降阻剂，以提高耐腐蚀性能。
(2)合理投运重合闸
线路重合闸的合理设置和运行将有效地避免雷电诱发故障的影响范围。
雷电绝缘子闪络等现象大多为暂态故障，重合闸能明显提高运行可靠性。
然而，重合闸也有一些缺点，在重合闸时间结束或重合时间结束后，会再次影响线路设备。
因此，有必要通过实际论证，合理设置重合闸，并将其投入运行。
3.4构建管理监控系统
管理监测系统的建设主要是对10kV配电线路雷电事故信息进行记录和监督，以便在今后的工作中及时参考。
管理监测系统的建设也为雷电防护的发展和完善提供了有效的基础数据。
另一方面，要建立相应的检测系统，对10kV配电线路防雷设备和设施的运行进行测试，最大限度地消除潜在的风险问题。
4.结论
配电网雷电保护的重点应是感应雷电过电压。
感应雷电过电压主要针对架空线路，但对电缆线路影响不大，但在城市配电网中，由于高层建筑的存在，在配电线路中起着屏蔽作用。
因此，必须重视配电网线路的防雷，从雷击引起的线路跳闸和设备损坏问题入手，限制了雷电电流的幅值，削弱了线路的影响范围，减少了配电变压器的损坏。
提出了提高油田电网配电线路防雷水平和供电可靠性的措施。
参考文献
[1]郑义新.10kV配网线路防雷技术的保护方案分析[J].通讯世界，2017（24）：176-177.
[2]李炳强.10kV配电线路防雷技术分析及措施优化探究[J].电子世界，2014，(18).。
