电力系统自动低频减载电力系统频率及有功功率的自动调节1． 电力系统自动调频1.1电力系统频率波动的原因频率是电能质量的重要指标之一，在稳态条件下，电力系统的频率是一个全系统一致的运行参数。
系统频率的波动直接原因是发电机输入功率＆输出功率之间的不平衡，众所周知，单一电源的系统频率是同步发电机转速的函数：60np f =n ――电机的转速，r/min ； f ――电力系统的频率，HZ ； p ――电机的极对数；对于一般的火力发电机组，发电机的极对数为1，额定转速为3000 r/min ，亦即额定频率为50HZ 。
此时，系统频率又可以用同步发电机的角速度的函数来表示：π2w f =为了研究系统频率变换的规律，需要研究同步发电机的运动规律。
同步发电机组的运动方程为：dtdw JT T T e m =∆=-mT ――输入机械转距；e T ――输出电磁转距（忽略空载转距，即负荷转距）；J ――发电机组的转动惯量；dtdw ――发电机组的角加速度；由于功率和力矩之间存在转换关系（P=wT ）上式经过规格化处理和拉氏变换后，可得传递函数：w H P P S e m ∆=-2P――原动机功率（发电机的输入功率）；mP――发电机电磁功率；eH――发电机组的惯性常数；S――角速度变化量；w由此可知，当原动机功率和发电机电磁功率之间产生不平衡的时候，必然引起发电机转速的变化，即引起系统频率的变化。
在众多发电机组并联运行的电力系统中，尽管原动机功率P不是恒定不变的，但它主要m取决与本台发电机的原动机和调速器的特性，因而是相对容易控制的因素；而发电机电磁功率P的变化则不仅与本台发电机的电磁特性有关，更取决于电力系统的负荷特性，是难以控e制的因素，而这正是引起电力系统频率波动的主要原因。
1.2调频的必要性电力系统的频率变动对用户、发电厂和电力系统本身都会产生不良的影响，所以必须保持频率在额定值50hz上下，且其偏移量不能超过一定范围。

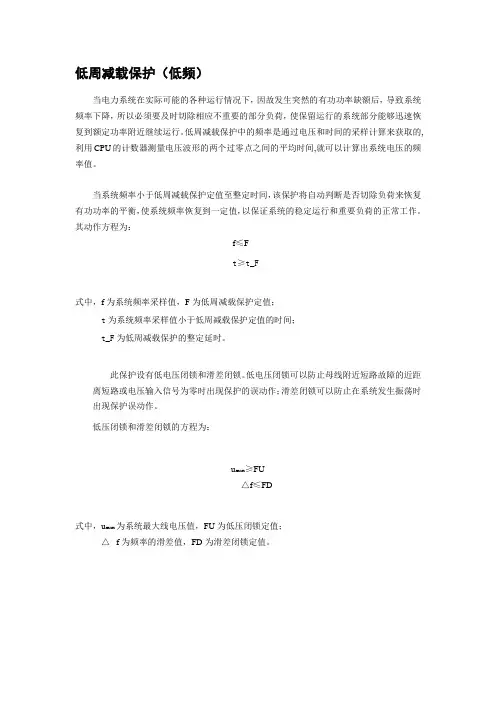

低周减载保护（低频）
当电力系统在实际可能的各种运行情况下，因故发生突然的有功功率缺额后，导致系统频率下降，所以必须要及时切除相应不重要的部分负荷，使保留运行的系统部分能够迅速恢复到额定功率附近继续运行。
低周减载保护中的频率是通过电压和时间的采样计算来获取的,利用CPU的计数器测量电压波形的两个过零点之间的平均时间,就可以计算出系统电压的频率值。
当系统频率小于低周减载保护定值至整定时间，该保护将自动判断是否切除负荷来恢复有功功率的平衡，使系统频率恢复到一定值，以保证系统的稳定运行和重要负荷的正常工作。
其动作方程为：
f≤F
t≥t_F
式中，f为系统频率采样值，F为低周减载保护定值；
t为系统频率采样值小于低周减载保护定值的时间；
t_F为低周减载保护的整定延时。
此保护设有低电压闭锁和滑差闭锁。
低电压闭锁可以防止母线附近短路故障的近距离短路或电压输入信号为零时出现保护的误动作；滑差闭锁可以防止在系统发生振荡时出现保护误动作。
低压闭锁和滑差闭锁的方程为：
u max≥FU
△f≤FD
式中，u max为系统最大线电压值，FU为低压闭锁定值；
△f为频率的滑差值，FD为滑差闭锁定值。
保护信号出口
保护动作出口F
f
f
图5-7 低周减载保护原理逻辑图。
电力系统自动低频减载装置设计设计背景随着电力系统负荷的不断增加和电力网络规模的扩大，电力系统频率异常变化的问题日益突出。
频率异常变化可能会导致发电机转子振动增大、发电机转矩波动、电力设备过热等，严重影响电力系统的正常运行和设备寿命。
因此，设计一种自动低频减载装置对于保护电力系统设备的稳定运行非常必要。
设计目标本设计的主要目标是实现对电力系统中频率异常变化的快速检测和自动减载，以保护电力系统设备免受频率异常的影响。
具体来说，设计要求如下：1.快速检测频率异常：装置能够实时监测电力系统的频率变化情况，对异常频率进行迅速判断。
2.准确判断异常变化：装置能够准确判断频率变化是否属于异常范围，避免误判和误报。
3.自动低频减载：一旦检测到频率异常变化，装置能够自动启动低频减载操作，保护设备免受影响。
4.故障自恢复：当频率恢复正常后，装置能够自动解除减载操作，确保电力系统快速恢复正常运行。
设计原理本设计主要依靠电力系统的频率检测模块和执行控制模块实现。
具体原理如下：1.频率检测：装置通过连接电力系统的频率检测装置，监测电力系统频率的变化情况。
通过对频率变化速度和幅度的检测，确定是否属于异常范围。
2.异常判断：装置内部设定异常范围并与检测到的频率变化进行对比，判断是否属于异常范围。
如果是异常变化，则进入下一步操作。
3.自动减载：装置通过控制电力系统负荷开关或关闭一部分负荷设备，实现低频减载操作。
这样可以降低电力系统负荷，使得发电机等设备不再过负荷运行，保护设备的正常运行。
4.故障恢复：当频率恢复正常后，装置自动解除低频减载操作，恢复电力系统的正常运行。
实施方案考虑到电力系统的复杂性和可靠性要求，进行实施方案设计时需要注意以下几个方面：1.模块化设计：将频率检测模块、异常判断模块、执行控制模块等划分为独立的模块，方便装置的维护和升级。
2.可靠性保障：采用双备份设计，确保装置的可靠性和稳定性。
设计备用频率检测模块和执行控制模块，确保一旦主模块故障，备用模块能够顺利接管，并及时发出警报。
毕业设计开题报告电气工程及其自动化电力系统低频减载自动装置——控制电路一、前言电力系统的频率是电能质量的重要指标之一，在稳定状态下电力系统的频率一般是一个全系统统一的运行参数，在正常运行的情况下电力系统能够通过热备用容量来调节正常的有功缺额带来的频率的变化。
但是在系统出现事故的情况下，有可能产生严重的有功缺额，出现系统频率的大幅度下降。
在这个时候系统所缺少的有功功率已经远远大于系统的热备用容量，只能在系统的频率下降到某一预定值的时候，采取切除相应用户来减少系统的缺额，维持系统的频率稳定，这一方法我们称之为电力系统的低频减载。
1、低频减载的发展概况现代电力系统不断通过建设新型大规模变电站、大容量机组不断并入网内，使得电力系统的规模不断扩大，但同时也削弱了系统在大动下维持频率稳定的能力，极易发生恶性频率事故，导致全系统的瓦解。
国内外近些年来发生了一系列频率异常事故以及因此而导致大规模停电时事故，使得频率控制特别是极端事故下的频率控制成为近年来电力系统研究的热点问题之一。
如2007年欧盟“11。
4”停电事故和我国河南电网发生的“7。
1”事故等，故障分析表面都和频率调整有较大的联系。
面对这种严峻的局面，各国电力系统都把研究频率稳定作为十分重要的研究课题。
电力系统的频率稳定一般规划为电力系统的长期动态分析，主要研究电力系统受到扰动后同步稳定过程已基本结束时电力系统的频率动态行为。
与电压的稳定和功角的稳定相比，频率稳定的研究显的很不够。
事实上功角失稳、电压崩溃和频率崩漏的发生许多情况下都是同时存在、相互关联并且相互激发的。
显然不能只重视前两者而忽略第三者。
近些年多次惨痛的大停电事故表明电力系统的频率稳定已经成为相当严重问题。
［1］2、电力系统低频减载的意义《电力系统安全稳定导则》将电力系统的扰动分为三类：第一类为常见的普通故障，要求系统在承受此类故障时能保持稳定运行与正常供电；第二类故障为出现概率较低的较严重的故障，要求系统在承受此类故障时能保证稳定运行，但允许损失部分负荷；第三类故障为罕见的严重复杂故障，电力系统在承受此类故障时，如不能保持系统稳定运行，则必须防止系统崩溃并尽量减少负荷损失。
喜欢就收藏吧、中华人民共和国电力行业标准DL 428—91电力系统自动低频减负荷技术规定中华人民共和国能源部1991-10-30批准1992-04-01实施1 总则1.1 按照《电力系统安全稳定导则》的要求，电力系统必须合理安排自动低频减负荷的顺序及所切负荷数量。
当系统全部或解列后的局部出现有功功率缺额时，能够有计划地按频率下降情况自动减去足够数量的较次要负荷，以保证系统安全运行和向重要用户的不间断供电。
1.2 本技术规定对系统自动低频减负荷的基本要求，装置的配置、轮数、每轮起动频率值及人为附加延时的整定、每轮所切负荷数量以及整定计算的基本内容作了原则规定或提出了推荐意见，但鉴于各区域电力系统中，发电机组的组合(水、火、核电机组及电厂容量大小及比重，机组对异常频率的适应性等)、电网结构和运行方式等有较大的不同，因而在实际执行中需结合具体系统情况运用。
1.3 电力系统的自动低频减负荷方案，应由系统调度部门负责制定并监督其执行，调度部门应定期和当系统条件有重大变动时，对其进行重新审定。
为了累积经验，需要做好每次重大有功功率缺额事件或事故后的分析总结工作。
1.4 各级供电部门应负责按方案要求具体实施。
自动低频减负荷装置的数量需随系统电源投产容量的增加而相应地增加。
1.5 事故手动低频减负荷是自动减负荷的必要补充，当电源容量恢复后，应逐步地手动或自动地恢复被切负荷。
与此有关内容均需在相应的调度运行规程中予以明确规定。
1.6 电力系统的设计、基建和生产部门均应遵守和执行本规定。
2 自动低频减负荷装置配置整定的基本要求当电力系统发生突然的有功功率缺额后，主要应当依靠自动低频减负荷装置的动作，使保留运行的负荷容量能与运行中的发电容量相适应，以保持电力系统的继续安全运行，保证向重要负荷的不间断供电。
