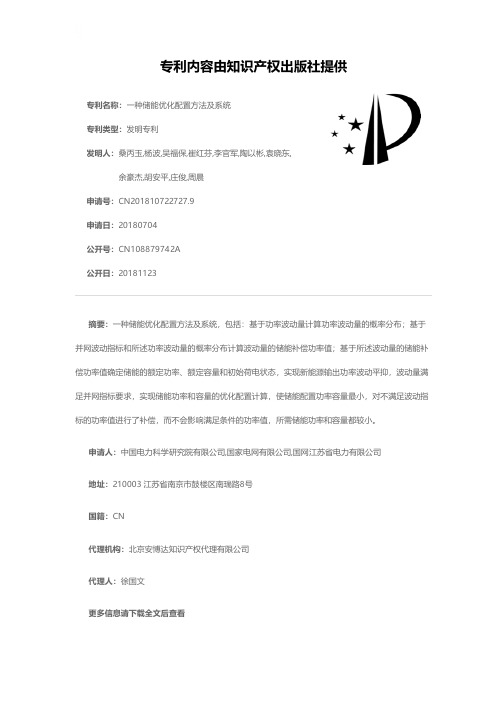

专利名称：一种储能优化配置方法及系统
专利类型：发明专利
发明人：桑丙玉,杨波,吴福保,崔红芬,李官军,陶以彬,袁晓东,余豪杰,胡安平,庄俊,周晨
申请号：CN201810722727.9
申请日：20180704
公开号：CN108879742A
公开日：
20181123
专利内容由知识产权出版社提供
摘要：一种储能优化配置方法及系统，包括：基于功率波动量计算功率波动量的概率分布；基于并网波动指标和所述功率波动量的概率分布计算波动量的储能补偿功率值；基于所述波动量的储能补偿功率值确定储能的额定功率、额定容量和初始荷电状态，实现新能源输出功率波动平抑，波动量满足并网指标要求，实现储能功率和容量的优化配置计算，使储能配置功率容量最小，对不满足波动指标的功率值进行了补偿，而不会影响满足条件的功率值，所需储能功率和容量都较小。
申请人：中国电力科学研究院有限公司,国家电网有限公司,国网江苏省电力有限公司
地址：210003 江苏省南京市鼓楼区南瑞路8号
国籍：CN
代理机构：北京安博达知识产权代理有限公司
代理人：徐国文
更多信息请下载全文后查看。
![一种储能参与电力系统快速调频的容量优化配置方法[发明专利]](https://img.taocdn.com/s1/m/1586f355f4335a8102d276a20029bd64783e628c.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810711226.0(22)申请日 2018.07.03(71)申请人 国网江苏省电力有限公司电力科学研究院地址 211103 江苏省南京市江宁区帕威尔路1号申请人 国家电网有限公司 国网江苏省电力有限公司 浙江大学 江苏省电力试验研究院有限公司(72)发明人 樊海锋 苏大威 余璟 吴海伟 江全元 彭志强 刘文龙 徐田 (74)专利代理机构 南京纵横知识产权代理有限公司 32224代理人 刘艳艳 董建林(51)Int.Cl.H02J 3/28(2006.01)H02J 3/24(2006.01)(54)发明名称一种储能参与电力系统快速调频的容量优化配置方法(57)摘要本发明公开了一种储能参与电力系统快速调频的容量优化配置方法，考虑电力系统快速调频瓶颈边界场景和含储能电力系统有功-频率动态特性模型，基于频率跌落阶段和频率恢复时段，分别建立了储能参与电力系统快速调频的功率容量、能量容量优化模型。
对于频率跌落阶段，为了防止频率跌落至安全范围以外同时减小储能功率容量需求，建立了储能功率容量优化模型。
对于频率恢复阶段，为了防止频率出现二次跌落同时减小储能能量容量需求，建立储能能量容量优化模型。
通过求解基于上述优化模型，得到储能参与电力系统快速调频的功率容量和能量容量，从而实现了对储能容量的优化配置。
权利要求书2页 说明书4页 附图2页CN 108988369 A 2018.12.11C N 108988369A1.一种储能参与电力系统快速调频的容量优化配置方法，其特征在于，读取电力系统快速调频瓶颈边界场景，读取电力系统潮流数据与稳定数据文件，建立电力系统有功-频率动态特性模型，接着读取储能运行特性文件，建立含储能电力系统有功-频率动态特性模型；然后建立基于频率跌落阶段的储能功率容量优化模型，通过求解优化模型，得到储能参与电力系统快速调频的功率容量；接着建立基于频率恢复阶段的储能能量容量优化模型，通过求解优化模型，得到储能参与电力系统快速调频的能量容量。
![面向用户侧的电池储能配置与运行优化方法[发明专利]](https://img.taocdn.com/s1/m/8bea210b366baf1ffc4ffe4733687e21af45ff0b.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910910953.4(22)申请日 2019.09.25(71)申请人 浙江大学地址 310058 浙江省杭州市西湖区余杭塘路866号(72)发明人 王慧芳 赵乙潼 何奔腾 (74)专利代理机构 杭州求是专利事务所有限公司 33200代理人 忻明年(51)Int.Cl.G06F 30/20(2020.01)G06Q 10/04(2012.01)G06Q 50/06(2012.01)G06F 113/04(2020.01)(54)发明名称面向用户侧的电池储能配置与运行优化方法(57)摘要本发明公开了一种面向用户侧电池储能配置及运行的优化方法。
本发明以大工业用户电费的计费规则为基础，构建了需量防守与削峰填谷相结合的储能配置优化模型。
针对不同的用户，能够利用投资回报率评估选择出最合适的储能配置。
在构建优化模型时加入储能运行性能约束，能够减少运行损耗，延长储能寿命。
在储能日运行优化时，实时更新负荷数据，构建了日内运行调度优化模型，进行实时滚动优化；其次，构建了月需量防守值更新模型，及时更新月需量防守值，不断修正负荷预测误差的影响。
算例验证本发明所提滚动优化算法能够更加合理地调度储能，有效降低用户用电成本。
权利要求书2页 说明书8页 附图5页CN 110717259 A 2020.01.21C N 110717259A1.面向用户侧的电池储能配置与运行优化方法，其特征在于，该方法同时考虑了储能配置及运行优化问题，以大工业用户电费的计费规则为基础，构建了需量防守与削峰填谷相结合的储能配置优化模型、储能月前和日内滚动优化模型，在构建各优化模型时加入储能运行性能约束，使得储能运行最优；通过不断更新负荷预测数据和防守值，修正了负荷预测误差，使得调度储能最优，实现用户用电成本的降低，具体步骤包括：步骤1：计算用户加装储能收益；基于工业大用户的电费计费规则，通过“低储高放”策略对用户电力负荷进行转移，通过建立储能收益模型，计算用户加装储能后获得的削峰填谷收益及月需量防守收益；步骤2：建立储能运行约束条件；针对储能电池运行的硬性物理要求，建立储能电池物理约束条件；对储能电池的日吞吐量进行限制，建立储能电池性能约束条件；步骤3：构建储能优化策略及进行负荷预测；制定储能配置优化和运行优化的整体策略，确定负荷预测模型，基于用户历史符合数据，进行月前负荷预测和日前负荷预测；步骤4：构建储能配置优化模型；储能配置优化模型以用户安装储能后每月综合效益最高为目标，基于用户历史负荷数据，优化得到储能配置的功率与容量；步骤5：构建储能运行月前优化模型；基于优化得到的储能配置功率、容量及月负荷预测数据，以优化月的需量防守收益与削峰填谷收益之和最大为目标函数，构建储能运行月前优化模型，以获得月需量防守值；步骤6：构建日内运行滚动优化模型；以用户每天的削峰填谷收益最大为目标函数，构建储能日前运行优化模型；考虑负荷预测误差的影响，对每一个时刻点之前的数据采用实际负荷数据，之后的数据采用预测负荷数据，并将储能荷电状态作为目标函数的一部分，构建以分段函数为目标函数的日内运行调度滚动优化模型，进行实时滚动优化；步骤7：基于CPLEX求解器的储能优化求解储能优化中各模型均在MATLAB软件中基于YALMIP工具箱调用CPLEX求解器进行求解；其中，储能运行优化包含月前优化与日内运行调度滚动优化，储能日内运行滚动优化时，日内调度优化模型求解出错，则求解月需量防守值更新模型，得到新的月需量防守值。
![一种用户侧综合能源系统优化配置方法[发明专利]](https://img.taocdn.com/s1/m/0571fd8e48d7c1c708a145f8.png)

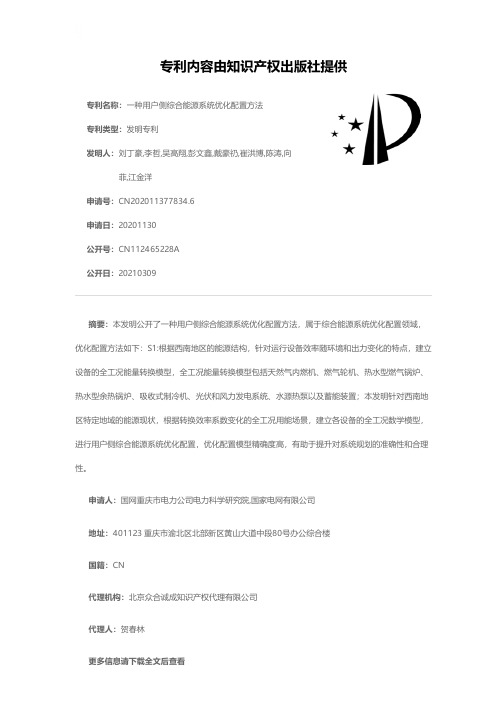

专利名称：一种用户侧综合能源系统优化配置方法
专利类型：发明专利
发明人：刘丁豪,李哲,吴高翔,彭文鑫,戴豪礽,崔洪博,陈涛,向菲,江金洋
申请号：CN202011377834.6
申请日：20201130
公开号：CN112465228A
公开日：
20210309
专利内容由知识产权出版社提供
摘要：本发明公开了一种用户侧综合能源系统优化配置方法，属于综合能源系统优化配置领域，优化配置方法如下：S1:根据西南地区的能源结构，针对运行设备效率随环境和出力变化的特点，建立设备的全工况能量转换模型，全工况能量转换模型包括天然气内燃机、燃气轮机、热水型燃气锅炉、热水型余热锅炉、吸收式制冷机、光伏和风力发电系统、水源热泵以及蓄能装置；本发明针对西南地区特定地域的能源现状，根据转换效率系数变化的全工况用能场景，建立各设备的全工况数学模型，进行用户侧综合能源系统优化配置，优化配置模型精确度高，有助于提升对系统规划的准确性和合理性。
申请人：国网重庆市电力公司电力科学研究院,国家电网有限公司
地址：401123 重庆市渝北区北部新区黄山大道中段80号办公综合楼
国籍：CN
代理机构：北京众合诚成知识产权代理有限公司
代理人：贺春林
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910192248.5
(22)申请日 2019.03.14
(71)申请人 国网江苏省电力有限公司镇江供电
分公司
地址 212001 江苏省镇江市电力路182号
(72)发明人 宋丽 白少锋 陈永明 陈嵘
张楠 朱文韬 王洋 杨旭
(74)专利代理机构 南京经纬专利商标代理有限
公司 32200
代理人 楼高潮
(51)Int.Cl.
H02J 3/28(2006.01)
H02J 3/00(2006.01)
(54)发明名称
电网侧及用户侧储能系统容量优化配置方
法
(57)摘要
本发明公开了一种电网侧及用户侧储能系
统容量优化配置方法，解决在对某个地区储能系
统进行规划时，如何根据电网侧储能与用户侧储
能经济性对电网侧和用户侧储能的容量进行优
化配置，使得在满足供电可靠性的前提下，整个
地区内储能系统的经济效益达到最优化，节省储
能系统工程建设的投资。
电网侧及用户侧储能系
统容量优化配置方法包括以下步骤：(1)根据不
同应用场景下储能系统的经济效益来源，分别建
立电网侧和用户侧电化学储能经济性模型；(2)
利用合作博弈方法对所述经济模型进行优化计
算，最终得到所述电网侧及用户侧储能系统容量
配置的最优策略组合。
权利要求书3页 说明书9页 附图3页CN 109787261 A 2019.05.21
C N 109787261
A
1.一种电网侧及用户侧储能系统容量优化配置方法，其特征在于，包括以下步骤：
1)建立电网侧及用户侧储能系统经济模型；
2)利用合作博弈方法对经济模型进行优化计算：首先，建立基于合作博弈的策略优化模型；
3)设定均衡点初值：在各决策变量的策略集合中随机选取均衡点初值(P W ,0，P Y ,0)，储能容量的策略集合具体由储能工程的实际规划范围决定；
4)各博弈联盟依次进行独立优化决策：记博弈各方第j轮优化结果为(P W ,j 、P Y ,j )，在第j 轮优化时，各方根据上一轮的优化结果(P W ,j -1、P Y ,j -1)通过优化算法得到最优策略组合(P W ,j ，P Y ,j )，
即：
5)信息共享：将各博弈者容量配置策略进行信息共享；
6)判断是否达到经济性最优的容量配置均衡点，若各博弈参与者在相邻两次得到的最优解相同，即(P W ,j ,P Y ,j )＝(P W ,j -1,P Y ,j -1)＝(P W *,P Y *)，根据Nash均衡的定义，可以认为该策略组合下博弈达到了Nash均衡点，若找到均衡点，则进入步骤7)，输出结果；若没有达到均衡点，则返回步骤4)；
7)得到最终容量配置的最优策略组合：考虑到初值对均衡点求解的影响，若算法不收敛，可以在步骤3)重新选择初值。
2.如权利要求1所述的电网侧及用户侧储能系统容量优化配置方法，其特征在于，所述电网侧储能系统经济模型按以下方法建立：
1)低储高发套利
电网侧储能电站在用电低谷时购电储能，高峰时卖出，利用峰谷电价差实现经济效益，低储高发套利方面的年效益数学模型为：
E W ,1＝nP max T(e h -e l ) (1)
式中，n为储能装置每年充放电循环次数；P max 为储能系统最大充放电功率；T为储能装置以功率P max 运行的时间；e h 和e l 分别为峰时段和谷时段电价；
2)延缓电网升级
储能系统应用于配电网可以延缓电网设备的升级扩建，减少线路和变压器等的投资；延缓电网升级方面的年效益数学模型为：
E w ,2＝λd C d1η1P max
(2)式中：λd 为配电设备的固定资产折旧率；
C d1是电网公司投资建设配电设备所需单位造价；η1为电网侧储能装置的储能效率；
3)提高电网可靠性
电池储能系统接入配电网实现削峰填谷能够有效提高电网供电可靠性，减少地区停电损失；提高电网可靠性方面的年效益数学模型为：
E W ,3＝0.5P max T λs R IEA
(3)式中：λs 是配电网侧停电率；
R IEA 是重要用户的缺电损失评价率；4)减少常规备用容量
权 利 要 求 书1/3页2CN 109787261 A。
