目录一、前言 (3)二、主要技术参数 (4)三、测量原理 (4)四、主要结构 (5)五、使用 (10)六、校准 (18)七、保养与维护 (23)八、简单故障的检修 (23)九、安装 (25)附录一、 (25)安全注意事项请仔细阅读本说明书提供的安全警告和主要事项，以确保您个人的人身安全，并且帮助您正确地使用检测仪。
△仪器搬运、安装安全：•若非本公司的维修技术人员或其指导下，请勿自行维修检测仪。
•检测仪请安装在有避雷设施的建筑物内，以避免发生潜在的电击危险。
注意：•导轨的安装位置不得使光电箱受阳光直射。
•安装导轨时，请确保导轨水平并与行车线垂直，行程开关撞块必须到位。
△电源供应安全：•为避免遭受电击，请将检测仪和外围设备电源电缆插入正确接地的电源插座中。
如果使用延长电缆或电源插座板，确保延长电缆或电源插座板连接至墙壁上的电源插座，而不是连接至另一个延长电缆或电源插座板。
延长电缆或电源插座板必须是专为接地而设计的，并且必须插到接地墙壁电源插座中。
•如果您使用多插座配电盘，那么在将电源电缆插入配电盘时应格外小心。
某些配电盘可能允许您错误地插入电源插头。
错误地插入电源插头可能会对检测仪造成损坏，同时还有触电或起火的危险。
注意：•切勿损毁、修改、拉拽、过度弯曲或扭曲电缆线，切勿把重物置于电缆线上，并且电缆位于不易绊脚的地方。
•如果您使用了延长电源电缆，请确保延长电源电缆连接的所有产品的额定电流总和不超过延长电缆的额定电流。
△使用检测仪时•切勿在手湿的情况下插拔检测仪电缆线在未拔出检测仪电缆线时不可打开检测仪任何部件的盖板。
如果发现仪器底箱冒烟、有异常噪音，请立即关闭仪器电源，然后与本公司售后服务中心联系，切勿私自打开底箱盖板。
注意：除在标定的情况下，标定盒不可与检测仪相连。
请勿将食物或液体洒落到检测仪上。
一、前言机动车前照灯的安全检测对于行车安全是至关重要的，夜间前照灯照明应能使驾驶员看清前100米距离以内的障碍物，光束应对准前进方向，上下光轴方向偏下。

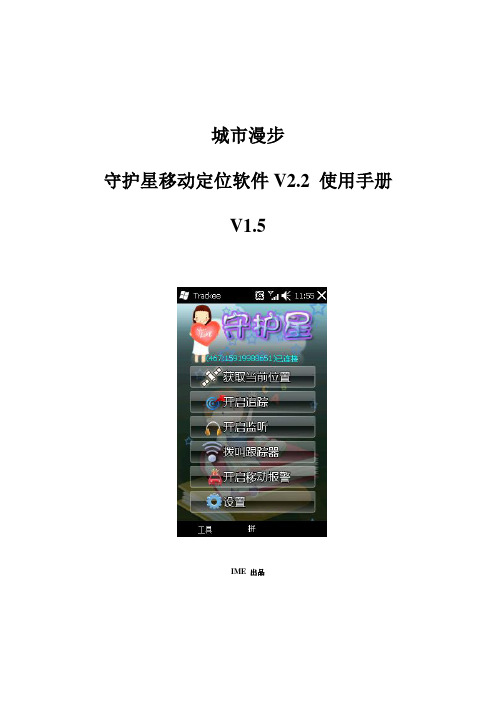

城市漫步守护星移动定位软件V2.2 使用手册V1.5IME 出品守护星移动定位V2.2守护星移动定位软件是跟踪器007的配套控制软件。
该软件通过短消息与007通讯，007周期性的发回自己的位置信息，通过该软件可以在手机上定位到007的位置，通过装在手机上的地图软件，可以在地图上看到追踪器的轨迹。
守护星移动定位软件可以做到零设置工作，您需要做的就是输入跟踪器的电话号码和控制密码。
短信追踪 设置短信追踪相关参数 号码绑定 绑定电话号码到跟踪器按键 移动报警 电子围栏设置 监听 语音监听 一般设置 时间等设置 消息显示 显示与跟踪器的通讯信息 工具 菜单一从这里开始第一次进入移动定位软件系统，系统会弹出如下的欢迎界面。
您需要填入您的跟踪器的电话号码和跟踪器的控制密码。
如果您没有修改过跟踪器的密码，其默认密码为000000. 按确定按钮，系统将会记录下您填入的信息。
点击确认按钮系统将会进入到连接跟踪器的画面，如果成功则进入到到下面的界面。
◆获取跟踪器当前位置让跟踪器发回当前的经纬度，只报告一次◆开启追踪命令跟踪器开始周期性的报告自己的位置。
默认的时间间隔为5分钟。
◆开启监听设置跟踪器的监听号码，并进入监听状态。
默认设置为控制手机的本机号码。
◆开启移动报警设置跟踪器的移动范围，如果超过该范围，跟踪器向本系统发送越界警报。
默认范围1000米◆拨叫跟踪器直接拨叫跟踪器，如果监听以开启，则跟踪器自动接听。
◆设置跟踪的其他所有设置。
包括电话号码绑定等设置。
二设置1 反馈坐标时间间隔007跟踪器返回的GPS经纬度数据是GPRMC格式的。
这些数据被移动定位系统接收后将会自动传送到在您手机上安装的地图软件中，这样您就可以在诸如Google map这样的地图软件中看到跟踪器的位置。
⏹时间间隔跟踪器根据您设置的时间间隔，周期性的发回经纬度信息。
2 号码绑定设置跟踪器拨出电话号码。
007没有屏幕，有4个按键可以绑定拨出电话号码。
GSM/GPRS/GPS定位追踪器使用手册序言.非常感谢您购买我们的GPS定位跟踪器。
使用手册将详细的说明如何操作本产品。
因此务必请您在使用产品前认真的阅读本份使用手册。
如有更改,恕不另行通知。
每次更改将统一在最新的一次 产品销售中发布。
生产商对于使用手册其中的过失和疏漏不承担法律责任。
目录1 简介 ---------------------------------------------------------------------------------- 32 应用领域 ---------------------------------------------------------------------------------- 33 硬件3.1 前面 ---------------------------------------------------------------------------------------- 33.2 后面----------------------------------------------------------------------------------------- 33.3 侧面 --------------------------------------------------------------------------------------- 33.4 底面----------------------------------------------------------------------------------------- 43.5 内部 ---------------------------------------------------------------------------------------- 44 规格描述 ------------------------------------------------------------------------------------- 45 使用说明5.1 SIM卡的放置-------------------------------------------------------------------------------- 55.2 电池和充电器 ------------------------------------------------------------------------------ 55.3 设备启动 ------------------------------------------------------------------------------------ 65.4 初始化设置 ---------------------------------------------------------------------------- 65.5 设置密码------------------------------------------------------------------------------------- 65.6 授权设置 ------------------------------------------------------------------------------------ 75.7 单次定位------------------------------------------------------------------------------------- 75.8 自动连续定位------------------------------------------------------------------------------- 75.9 监听 ---------------------------------------------------------------------------------------- 75.10 “定位模式”和“监听模式”的转换 ---------------------------------------------- 75.11 电子栅栏 -------------------------------------------------------------------------------- 85.12 移位报警 ------------------------------------------------------------------------------ 85.13 超速报警 --------------------------------------------------------------------------------- 85.14 IMEI码查询 --------------------------------------------------------------------------- 95.15紧急报警 -------------------------------------------------------------------------------- 95.16 底电报警 ------------------------------------------------------------------------------ 95.17 终端时间设置 --------------------------------------------------------------------------- 95.18 GPRS的设置 --------------------------------------------------------------------------- 105.19 “SMS模式”和“GPRS模式”的转换 ---------------------------------------------- 116 警告注意 ------------------------------------------------------------------------ 117 故障处理方法 ----------------------------------------------------------------------- 111 简介本产品基于GSM/GPS 网络和GPS 卫星定位系统,通过短信息或互联系对远程目标进行定位或监控.。

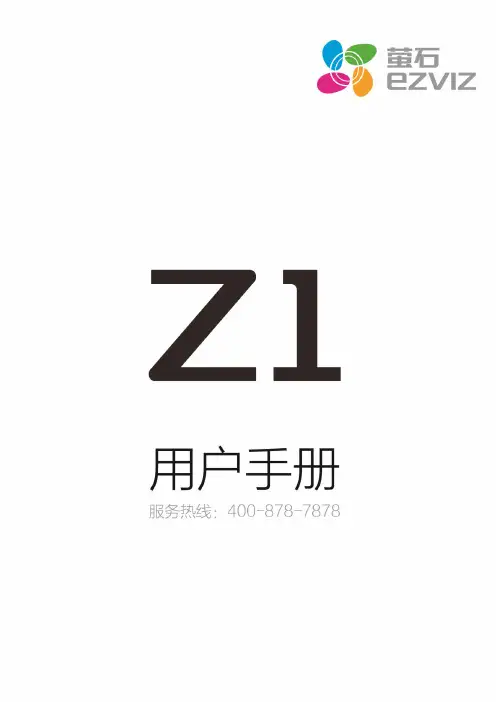

版权所有©2017杭州萤石网络有限公司。
保留一切权利。
关于本手册本手册作为指导使用。
手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。
因产品版本升级或其他需要，杭州萤石网络有限公司（以下简称“本公司”或“萤石”）可能对本手册进行更新，如您需要最新版手册，请您登录官网查阅（）。
本手册的任何部分，包括文字、图片、图形等均归属于本公司。
未经书面许可，任何单位和个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。
除非另有约定，本公司不对本手册提供任何明示或默示的声明或保证。
商标声明，，等为萤石的商标。
本手册涉及的其他商标由其所有人各自拥有。
免责声明在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，萤石不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。
在法律允许的最大范围内，萤石的赔偿责任均不超过您购买本产品所支付的金额。
如因下列原因，致使产品中断或终止服务的，萤石对您或第三人的人身损害、财产损失均不承担任何责任：未严格按照要求正确安装或使用；为维护国家或公众利益；不可抗力；您自身或第三方原因（包括但不限于使用第三方产品、软件或组件等问题）。
若您将产品接入互联网，可能面临包括但不限于网络攻击、黑客攻击、病毒感染等风险，对于因此造成的产品工作异常、信息泄露等问题，萤石不承担责任，但将及时为您提供技术支持。
本产品所预装软件，均拥有合法权利或已取得合法授权。
萤石不建议您安装未经授权的软件。
若因您自行安装软件或而导致的不兼容、无法使用、侵权、人身损害、财产损失、对第三方的赔偿或遭受的处罚等问题，萤石不承担任何责任。

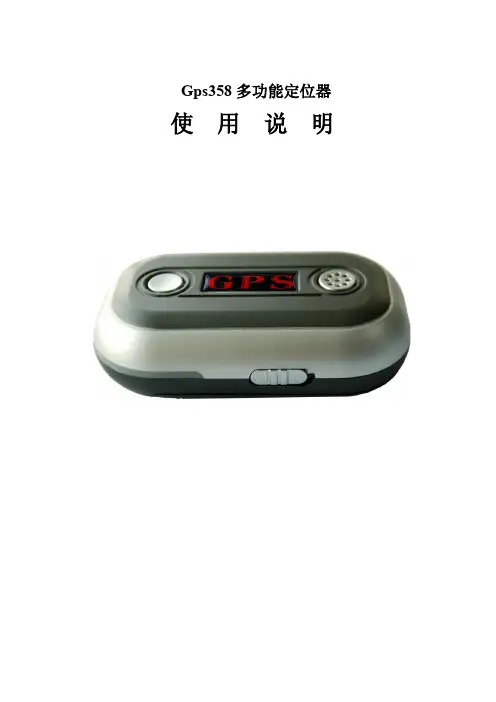

Gps358多功能定位器使用说明目录第一章序言 ................................................................................................................................ 错误!未定义书签。
一、概述 ................................................................................................................................ 错误!未定义书签。
二、注意事项 ........................................................................................................................ 错误!未定义书签。
第二章设备介绍 ........................................................................................................................ 错误!未定义书签。
一、组成部分 ...................................................................................................................... 错误!未定义书签。
二、产品特征 ........................................................................................................................ 错误!未定义书签。
GPS/北斗接收机使用说明书北京华星北斗智控技术有限公司第1页目录前言 (3)注意事项 (4)第一章产品介绍 (5)1。
1 主要特点 (6)1。
2 灵活的测量模式 (6)第二章性能参数 (8)2。
1 技术参数 (8)2.2 电气参数 (9)第三章安装应用 (10)3。
1 供电说明及设备安装 (10)3。
2 网络的应用说明 (11)第四章硬件功能说明 (21)4。
1 主机外观 (21)4.2 面板及接口说明 (22)4。
3 SD/SIM 卡的安装 (26)第2页第五章常见问题 (27)5。
1 故障分析 (27)5。
2 常见问题及其解决方法 (27)前言关于本手册本手册对GPS/北斗的安装、使用方法及有关技巧进行了详细的介绍。
用户应该仔细阅读，并边读边用，以求达到最佳使用效果。
本手册版权归北京华星北斗智控技术有限公司。
在著作权保护的范围内，未经本公司书面同意，禁止对其进行翻印、改编等行为。
本产品符合国家认定的企标：Q/VCPV 1—2011《测地型GPS 接收机》。
第3页注意事项1 使用仪器前请认真阅读产品使用说明；2 用户不能自行拆卸仪器，若发生故障，请与供应商联系;3 请使用指定品牌稳压电源，并严格遵循仪器的标称电压，以免对电台和接收机造成损害；4 请使用原厂电池及附件，使用非专用电池、充电器可能引起爆炸、燃烧等意外情况，使用非原厂附件不享有保修资格；5 使用充电器进行充电时，请注意远离火源、易燃易爆物品，避免产生火灾等严重的后果;第4页6 请勿将废弃电池随意丢弃，须根据当地的有关特殊废品的法规处理；7 电台在使用中可能产生高温.使用时请注意防止烫伤；减少、避免电台表面不必要的遮蔽物,保持良好的通风环境；8 禁止边对蓄电池充电边对电台供电工作；9 请不要长时间在高增益天线下，长时间使用电台时应保持1—1。
5 米以外，避免辐射伤害；10 雷雨天请勿使用天线和对中杆，防止因雷击造成意外伤害；11 请严格按照用户手册中的连线方法连接您的设备，各接插件要注意插接紧,电源开关要依次打开；12 不要在没有切断电源的情况下对各连线进行插拔；13 各连接线材破损后请不要再继续使用，请及时购买更换新的线材，避免造成不必要的伤害。

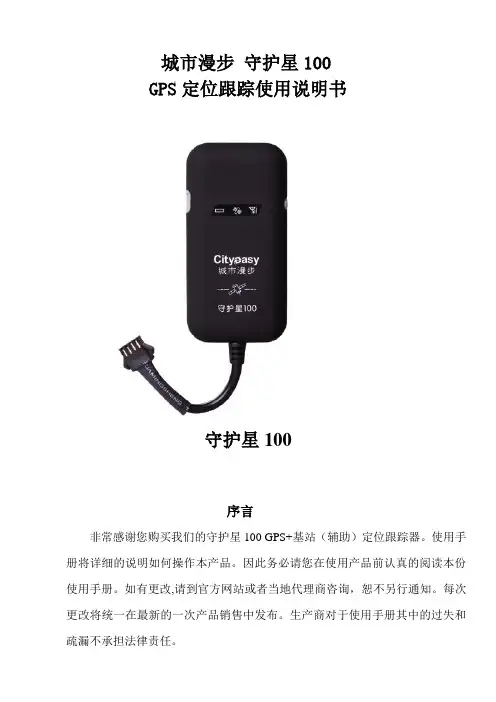

城市漫步守护星100GPS定位跟踪使用说明书守护星100序言非常感谢您购买我们的守护星100 GPS+基站（辅助）定位跟踪器。
使用手册将详细的说明如何操作本产品。
因此务必请您在使用产品前认真的阅读本份使用手册。
如有更改,请到官方网站或者当地代理商咨询，恕不另行通知。
每次更改将统一在最新的一次产品销售中发布。
生产商对于使用手册其中的过失和疏漏不承担法律责任。
第一章设备介绍GPS+基站（辅助）定位跟踪器守护星100是一种由GPS电路和GSM/GPRS 电路组成的车辆远程定位和轨迹管理装置。
它是一种小尺寸、高精度的远程定位设备。
在GPS卫星的基础上GSM基站辅助定位，在动态的条件下室内外为您提供精确无误的位置信息。
远程车辆定位装置发送经、纬度坐标和车辆定位信息到服务平台和授权手机。
您可以利用这些特征来定位管理自己的车辆。
一、产品主要功能车辆定位追踪可实时或定时将GPS定位信息（包括经度、纬度、速度、方向）及车辆信息传回服务平台或手机，在监控终端上显示车辆的实时状态。
行驶轨迹回放可回放车辆在过去某一时间段内，所经过的路程轨迹、速度和时间等相关信息。
历史数据备份在历史数据库中，车辆的行驶数据（包括行驶时间、运行轨迹、运动速度等）可保存1年或更长时间，为保持数据服务的响应速度，系统隔一定时间自动将当前数据库转入历史数据库。
里程统计通过卫星测量出车辆所经过的每两点之间的距离，系统会自动计算出车辆行驶过程的里程。
SOS报警可通过一键报警钮，可实现车辆的反劫防盗。
当有险情发生的时候。
司机按下隐藏安装的一键报警按钮，及时将报警信息发送到预先设定预存号码。
可通过手机远程断油断电控制.原车防盗充分利用您的爱车现有的防盗系统喇叭提示脉冲信号，在不增加任何成本的简单安装后，就能使您的爱车在任何非法侵入或者外力冲击时，只要您的原车喇叭能呼叫，设备就能第一时间拨打您的手机，提醒您爱车或者目标当前状态，同时报告状态到中心服务器，我们的位置服务平台会在不断提醒您，同时记录所有的报警过程及相关数据。
个人跟踪器使用说明目录目录 (1)前言 (2)注意事项 (2)概要 (3)服务范围 (3)主要功能 (3)硬件说明 (4)设备组成 (4)使用方法 (4)1.开关机操作 (4)2.指示灯状态 (5)3.修改IP和端口 (5)4.设置设备号码 (5)5.修改密码 (5)6.添加/删除授权号码 (5)7.重启系统 (6)8.监听模式 (6)9.运动报警 (6)10.超速报警 (6)11.区域围栏 (7)12.取消所有报警 (7)13.工作模式 (7)14.查询位置 (7)15.自动跟踪 (8)16.手机跟踪模式 (8)17.按键自动拨号 (8)18.SOS求救报警 (8)19.低电报警 (8)技术参数 (8)指令列表 (9)前言2注意事项2概要3服务范围3主要功能3硬件说明4设备组成4使用方法41.开关机操作42.指示灯状态53.修改IP和端口54.设置设备号码55.修改密码56.添加/删除授权号码57.重启系统68.监听模式69.运动报警610.超速报警611.区域围栏712.取消所有报警713.工作模式714.查询位置715.自动跟踪816.手机跟踪模式817.按键自动拨号818.SOS求救报警819.低电报警8技术参数8指令列表9前言这本手册说明了如何顺利正确地操作终端设备。
在使用终端设备前，务必先仔细阅读这本手册。
未经公司许可，用户不得随意拆除或是修理，否者后果自负。
注意事项1、用户安装设备前请仔细阅读本说明书。
2、安装前请先插入SIM卡，“确保SIM卡没有设置密码”，否则设备无法正常工作。
3、本设备为无线通讯设备，进入油库和危险品场所前请关机。
4、本设备工作电压为5V，请在工作电压范围内使用。
5、您的个人定位终端主机是一个低功率的无线发射机和接收机，它在使用中接收并发送射频信号。
6、用户未经许可不能拆除或修理设备。
7、为了避免电磁干扰或配置不兼容，请你贴有通知的场所按规定停止使用设备。
概要本产品基于GSM/GPRS和GPS卫星定位系统，通过手机短信和互联网对远程目标进行定位和监控。
服务范围●车辆出租行业/机械设备等防盗追踪●个人定位跟踪，包括儿童/老人/残疾人士/宠物等的监护●商务人士的安全防范●外勤人员管理●刑事侦查隐蔽跟踪主要功能1、定位跟踪：通过平台或手机对终端设备进行时时定位，了解设备运行状态。
定位平台根据客户要求确定。
2、远程监听：拨打终端设备中的手机号码，接通后即可随时随地监听终端设备周围3米范围内的声音。
3、运动报警：通过手机发短信到设备，启动运动报警功能。
设备运动时就会发短信通知。
4、超速报警：通过手机发短信到设备，启动超速报警功能。
设备超过设置的速度时就会发短信通知并上报至服务平台。
5、电子栅栏：通过手机发短信到设备，启动电子栅栏功能。
设备的超出限定范围时就会发短信通知并上报至服务平台。
6、手机获取经纬度：通过手机可以获取设备所在位置的经纬度、链接或是详细地址描述。
7、设置定时发送定位短信到固定号码8、设置3种不同的工作模式：普通模式、振动模式、一直在线模式9、设置定位间隔：通过手机设置数据传送平台的间隔。
也可以通过平台设置传送间隔，要根据平台是否支持此功能而定。
10、修改IP和端口功能。
11、电池电量低报警硬件说明设备组成主机充电器充电线电池使用方法1.开关机操作关机状态下，按住开关机按键，大约2秒红灯会亮，松开按键，系统开机；开机状态下，按住开关机按键，此时红灯会快闪，大约3秒，红灯快闪结束，松开按键，系统关机。
按键 B 按键SOS 按键CMini-USB充电口电源指示灯红色GSM 指示灯蓝色GPS指示灯绿色喇叭电池触点SIM卡麦克开关机按键无卡状态下开机设备会自动关机。
2.指示灯状态终端设备有红色、蓝色和绿色指示灯。
在给设备通上电源后，终端设备的红色指示灯会亮十几秒，然后进入红灯灭，蓝灯每6秒闪一下，表示设备进入工作状态。
工作状态指示：红灯是开机指示灯，常亮表示正在开机搜索GSM网络，快闪表示有按键动作或是外界来电。
蓝灯是GSM指示灯，蓝灯6秒闪一下表示GSM待机状态；6秒闪2下表示GPRS连接状态。
绿灯是GPS指示灯，绿灯灭表示GPS关闭；6秒闪1下表示正在搜索GPS信号；6秒闪2下表示GPS信号良好。
3.修改IP和端口可以修改设备终端的IP地址和端口，使设备传数据到另一个平台上。
发下面的短信到终端号码上：“地址220.231.180.37端口2332”“地址”为指令,“220.231.180.37”为IP地址, “端口”为指令，“2332”为端口。
4.设置设备号码设置平台号，用与绑定平台使用，要根据具体平台才有效。
设置方法为发送下面内容到设备上：“设备号码”。
“设备号码”为指令,“”是设备号码，必须为11号码。
5.修改密码发下面的短信到设备修改密码：“修改密码123456 654321”。
“修改密码”为指令, “123456”是当前密码,“654321”是新密码。
发下面的短信到设备恢复出厂初始密码：“恢复初始密码”。
”恢复初始密码”为指令，设置以后，设备密码初始化为出厂密码123456注意：对密码的操作必须为授权号码才可以，非授权号码无权执行。
6.添加/删除授权号码添加授权号码到设备，用于密码操作和接收报警短信，设置方法为发送下面的短信到设备上：“添加号码123456 A”或者“添加号码123456 A”。
“添加号码”为指令, “123456”为密码, “”为授权号码。
如果短信中没号码表示存储发短信的号码为授权号码。
“A”为要添加的授权号码的位置，这里的A可以为A B C三个位置中的任意一个。
删除设备中添加的授权号码，设置方法为发送下面的短信到设备上：“删除号码123456 A”。
“删除号码”为指令，“123456”为密码，“A”为要删除的授权号码的位置，这里的A可以为A B C三个位置中的任意一个。
7.重启系统重启系统发送下面的短信到设备“重启系统123456"”“重启系统”为指令，“123456”为密码8.监听模式1) 全部监听模式:发送短信“全部监听”到设备，设备将进入该模式，在此模式下，设备将接听所有的来电号码。
2）限制监听模式:发送短信“限制监听”到设备, 设备将进入该模式，在此模式下，设备只接听本设备内存储的授权号码拨来的电话，其余的电话会被挂掉。
注意：确保设备内SIM卡已开通来电显示3) 关闭监听模式:发送短信“关闭监听”到设备, 设备将进入该模式，在此模式下，设备不接听来电。
注意: 关闭监听模式下,有来电设备会自动挂断，并发送手机位置到来电号码（必须开通来电显示）9.运动报警发送短信“运动报警123456”到设备设置移动报警功能。
“运动报警”是指令,“123456”为密码。
执行该指令后，设备启动移动报警，当设备检测到振动后会发短信到授权号码通知用户。
发送短信“取消运动报警123456”到设备，“取消运动报警”为指令, “123456”为密码。
执行该指令后，设备取消运动报警。
10.超速报警发送短信“超速报警123456 080”到设备设置超速报警功能。
“超速报警”为指令，“123456”为密码, “080”为限速速度(单位为km/h,限制为3位数)。
执行该指令后，设备启动超速报警，当运行速度超过设定速度以后，设备会发报警短信到授权号码通知，同时也会发送报警数据到平台。
该功能也可以通过平台实现（如果平台支持）。
发送短信“取消超速报警123456”到设备取消超速报警功能。
“取消超速报警”为指令，“123456”为密码。
执行该指令后，设备取消超速报警。
11.区域围栏发送短信“超区报警123456 010”到设备，设置超区报警功能。
“超区报警”为指令, “123456”为密码, “010”为设置的区域范围（单位是km，限制为3位数）。
执行该指令后，设备启动超区报警，以当前点为原点，设定区域范围为半径画一个框，设备超出该范围后会发报警短信到授权号码，同时也会发送报警数据到平台。
发送短信“取消超区报警123456”到设备，取消设备超区报警功能。
“取消超区报警”为指令，“123456”为设备密码。
执行该指令后，设备取消超区报警。
12.取消所有报警发送短信“取消所有报警123456”到设备，取消所有的报警设置。
“取消所有报警”为指令,“123456”为密码。
执行该指令后，设备取消包括运动报警、超速报警、超区报警在内的所有报警设置。
13.工作模式1）普通模式发送短信“普通模式123456”到设备，设备进入普通工作模式。
“普通模式”为指令, “123456”为密码。
执行该指令后，设备进入待机状态，不主动上传数据到平台，此时设备会响应电话和短信操作，可以通过短信设置让设备上传数据到平台。
2）振动模式发送短信“振动模式123456”到设备，设备进入振动工作模式。
“振动模式”为指令，“123456”为密码，执行该指令后，设备在有振动的时候会上传数据到平台，无振动时进入待机状态。
3）在线模式发送短信“一直在线模式123456”到设备，设备进入一直在线工作模式。
“一直在线模式”为指令，“123456”为密码。
执行该指令后，不管有无振动，设备会一直上传数据到平台。
14.查询位置1）定位经纬度发送短信“手机定位123456”到设备，“手机定位”为指令，“123456”为密码。
执行该指令后，设备定位当前位置，回复经纬度，如果在3分钟内搜索不到有效的GPS信号，设备会通过基站定位。
2）定位GOOGLE链接发送短信“链接定位123456”到设备，“链接定位”为指令，“123456”为密码。
执行该指令后，设备定位当前位置，回复Google链接，如果在3分钟内搜索不到有效的GPS信号，设备会通过基站定位。
3）定位当前具体位置发送短信“获取位置123456”到设备，“获取位置”为指令，“123456”为密码。
执行该指令后，设备定位当前位置，回复地址描述，如果在3分钟内搜索不到有效的GPS信号，设备会通过基站定位。
15.自动跟踪发送短信“定位间隔30次数0”到设备，设置终端设备回传数据到平台的间隔。
“定位间隔”为指令，“30”为数据上传到平台的间隔（单位为秒，限制为4位数以内，即最长9999秒）“次数”为指令，“0”为上传的次数（限制为4位数以内，即最长9999次。
如果上传次数为0，表示一直上传）。
发送短信“取消定位123456”到设备，“取消定位”为指令，“123456”为密码。
执行该指令后，设备停止上传数据到平台，进入待机状态。
16.手机跟踪模式发送短信“跟踪123456 33间隔010次数020”到设备，“跟踪”为指令，“123456”为密码，“”要跟踪的号码，“间隔”为指令，“010”跟踪的间隔（单位为分，跟踪间隔最多3位数），“次数”为指令，“020”为发送跟踪短信的次数（最多为3位数，如果跟踪次数为0，表示一直发送跟踪短信）。
