MATLAB编程基础第12讲--二维及特殊坐标系二维绘图

matlab二维图形的绘制(2006-11-20 20:38:35)转载▼分类：matlab基础（电子方向）常用的二维图形命令:plot：绘制二维图形loglog：用全对数坐标绘图semilogx：用半对数坐标（X）绘图semilogy：用半对数坐标（Y）绘图fill：绘制二维多边填充图形polar：绘极坐标图bar：画条形图stem：画离散序列数据图stairs：画阶梯图errorbar：画误差条形图hist：画直方图fplot：画函数图title：为图形加标题xlabel：在X轴下做文本标记ylabel：在Y轴下做文本标记zlabel：在Z轴下做文本标记text：文本注释grid：对二维三维图形加格栅绘制单根二维曲线plot函数，基本调用格式为：plot(x,y)其中x和y为长度相同的向量，分别用于存储x坐标和y坐标数据。

例如：在区间内，绘制曲线y=2e-0.5xcos(4πx)程序如下：x=0:pi/100:2*pi;y=2*exp(-0.5*x).*cos(4*pi*x);plot(x,y)plot函数最简单的调用格式是只包含一个输入参数：plot(x)在这种情况下，当x是实向量时，以该向量元素的下标为横坐标，元素值为纵坐标画出一条连续曲线，这实际上是绘制折线图。

p=[22,60,88,95,56,23,9,10,14,81,56,23];plot(p)绘制多根二维曲线1．plot函数的输入参数是矩阵形式(1) 当x是向量，y是有一维与x同维的矩阵时，则绘制出多根不同颜色的曲线。

曲线条数等于y矩阵的另一维数，x被作为这些曲线共同的横坐标。

(2) 当x,y是同维矩阵时，则以x,y对应列元素为横、纵坐标分别绘制曲线，曲线条数等于矩阵的列数。

(3) 对只包含一个输入参数的plot函数，当输入参数是实矩阵时，则按列绘制每列元素值相对其下标的曲线，曲线条数等于输入参数矩阵的列数。

当输入参数是复数矩阵时，则按列分别以元素实部和虚部为横、纵坐标绘制多条曲线。

强大的绘图功能是Matlab的特点之一，Matlab提供了一系列的绘图函数，用户不需要过多的考虑绘图的细节，只需要给出一些基本参数就能得到所需图形，这类函数称为高层绘图函数。

此外，Matlab还提供了直接对图形句柄进行操作的低层绘图操作。

这类操作将图形的每个图形元素（如坐标轴、曲线、文字等）看做一个独立的对象，系统给每个对象分配一个句柄，可以通过句柄对该图形元素进行操作，而不影响其他部分。

本章介绍绘制二维和三维图形的高层绘图函数以及其他图形控制函数的使用方法，在此基础上，再介绍可以操作和控制各种图形对象的低层绘图操作。

一．二维绘图二维图形是将平面坐标上的数据点连接起来的平面图形。

可以采用不同的坐标系，如直角坐标、对数坐标、极坐标等。

二维图形的绘制是其他绘图操作的基础。

一．绘制二维曲线的基本函数在Matlab中，最基本而且应用最为广泛的绘图函数为plot，利用它可以在二维平面上绘制出不同的曲线。

1．plot函数的基本用法plot函数用于绘制二维平面上的线性坐标曲线图，要提供一组x坐标和对应的y坐标，可以绘制分别以x和y为横、纵坐标的二维曲线。

plot函数的应用格式plot(x,y) 其中x,y为长度相同的向量，存储x坐标和y坐标。

例51 在[0 , 2pi]区间，绘制曲线程序如下：在命令窗口中输入以下命令>> x=0:pi/100:2*pi;>> y=2*exp(-0.5*x).*sin(2*pi*x);>> plot(x,y)程序执行后，打开一个图形窗口，在其中绘制出如下曲线注意：指数函数和正弦函数之间要用点乘运算，因为二者是向量。

例52 绘制曲线这是以参数形式给出的曲线方程，只要给定参数向量，再分别求出x,y向量即可输出曲线：>> t=-pi:pi/100:pi;>> x=t.*cos(3*t);>> y=t.*sin(t).*sin(t);>> plot(x,y)程序执行后，打开一个图形窗口，在其中绘制出如下曲线以上提到plot函数的自变量x,y为长度相同的向量，这是最常见、最基本的用法。

Matlab绘图和坐标操作a=linspace(1,2,10)plot(a,'--pr','linewidth',1.5,'MarkerEdgeColor','r','MarkerFaceColor','m','MarkerSize',10)legend('a','Location','best')title('a','FontName','Times New Roman','FontWeight','Bold','FontSize',16)xlabel('T','FontName','Times New Roman','FontSize',14)ylabel('a','FontName','Times New Roman','FontSize',14,'Rotation',0)axis auto equalset(gca,'FontName','Times New Roman','FontSize',14)1.曲线线型、颜色和标记点类型plot(X1,Y1,LineSpec, …) 通过字符串LineSpec指定曲线的线型、颜色及数据点的标记类型。

线型颜色数据点标记类型标识符意义标识符意义标识符意义- 实线r 红色+ 加号-. 点划线g 绿色o 圆圈-- 虚线b 蓝色* 星号: 点线c 蓝绿色. 点m 洋红色x 交叉符号y 黄色square(或s) 方格k 黑色diamond(或d) 菱形w 白色^ 向上的三角形v 向下的三角形> 向左的三角形< 向右的三角形pentagram(或p) 五边形hexagram(或h) 六边形2.设置曲线线宽、标记点大小，标记点边框颜色和标记点填充颜色等。

第2章 MATLAB二维绘图22.1 二维绘图基本流程22.2 二维图形的基本绘图命令42.2.1 高级绘图命令42.2.2低级绘图命令62.2 二维图形的修饰82.2.1 坐标轴的调整82.2.1.1 调整坐标轴的围82.2.1.2 调整坐标轴的状态92.2.1.3 保存坐标轴的围112.2.1.4 保存坐标轴的状态112.2.2画出或取消网格线122.2.3设置坐标轴的名称122.2.4设置图形标题132.2.5在图形中显示文字142.2.5.1用坐标轴确定文字位置142.2.5.2用鼠标确定位置显示文字152.2.6 图形的标定和颜色条162.2.7 使用绘图工具栏标注图形182.3 填充图形的绘制192.4 多坐标系绘图与图形窗口的分割202.4.1 图形叠印法202.4.2 子图的绘制212.5 特殊坐标图形的绘制222.5.1 绘制极坐标图形232.5.2对数/半对数坐标系绘图232.6 特殊二维图形的绘制242.4.3 直方图242.4.1 柱状图和面积图262.4.2 饼图282.4.4 离散数据绘图282.4.5 等高线图302.4.6 向量图312.7 函数绘图342.7.1 fplot函数342.7.2函数function的定义352.8 工作空间直接绘图362.9 手工绘图方式382.10 小结41第2章 MATLAB二维绘图数据可视化是MATLAB一项重要功能，它所提供的丰富绘图功能，使得从繁琐的绘图细节中脱离出来，而能够专心于最关心的本质。

通过数据可视化的方法，工程科研人员可以对自己的样本数据的分布、趋势特性有一个直观的了解。

本章将重点介绍MATLAB二维图形的绘制方式，并按照完整的步骤来说明一个图形产生的流程，以便将数据以图形形式来识别。

通过本章，读者不仅能掌握二维绘图的基本流程，而且能熟练使用MATLAB中相应的绘图命令、函数来绘制二维图形。

2.1 二维绘图基本流程在MATLAB中绘制图形，通常采用以下7个步骤：（1）准备数据；（2）设置当前绘图区；（3）绘制图形；（4）设置图形中曲线和标记点格式；（5）设置坐标轴和网格线属性；（6）标注图形；（7）保存和导出图形。

实验四 MATLAB 二维、三维图形的绘制一 实验目的1 掌握二维、三维图形的绘制；2 掌握特殊二维图形的绘制；3 掌握绘图参数的设置；4 了解并学习简单动画的制作。

二 实验内容1 在0-2π区间上画sin(x)和cos(x)，要求在同一个图像中，其中cos(x)图像用红色小圆圈表示，并在函数图上标注“y=sin(x)”，“y=cos(x)”，坐标轴标签为“x 轴”，“y 轴”，标题为“正弦余弦函数图像”。

2 绘制函数x 2/32+y 2/42=1的边界。

3 绘制三维曲线⎪⎩⎪⎨⎧=+=+=u z y x u u 3)sin 21()cos 21(，]10,0[∈u 。

4 使用极坐标绘制]2,0[,2sin πθθρ∈=。

5 绘制函数]2,2[,)cos()sin(21122121-∈⎪⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛x x x x x x y y 在上的曲线，数据点用菱形表示，再绘制其对应的等高线。

6 在同一坐标内，分别用不同线型和颜色绘制曲线)4c o s (5.012.0x x e y π-=和)cos(5.022x x e y π-=，标记两曲线交叉点，]2,0[π∈x 。

7 在同一张图中用子图的方式分别以条形图、阶梯图、杆图和填充图形式绘制曲线y=2sin(x)。

8 连续函数的可视化：用图形表示调制波形y=sin(t)sin(9t)，变量范围以及步长、曲线表示方法均有自己设定，结果图与下图相似，表达意思相同即可。

9 绘制三维曲线图：x=sin(t), y=cos(t), z=cos(2t)，参考图例如下，学习使用view 和box函数。

10 用曲面画图表示z=x2+y2，参考图例如下。

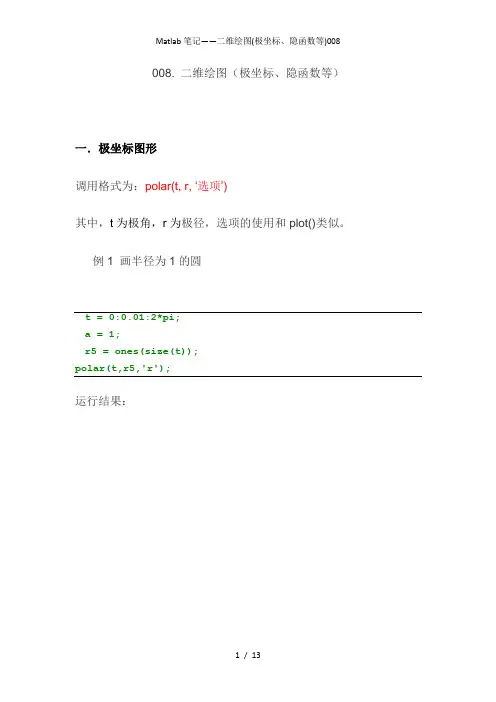

008. 二维绘图（极坐标、隐函数等）一．极坐标图形调用格式为：polar(t, r, ‘选项’)其中，t为极角，r为极径，选项的使用和plot()类似。

例1 画半径为1的圆t = 0:0.01:2*pi;a = 1;r5 = ones(size(t));polar(t,r5,'r');运行结果：例2阿基米德螺线r = att = 0:0.01:2*pi;a = 2;r1 = a.*t;polar(t, r1, 'r');运行结果：例3心形线r = a(1+cos t)t = 0:0.01:2*pi;a = 2;r2 = a.*(1+cos(t)); polar(t, r2, 'r');运行结果：例4对数螺线r = e att1 = -4*pi:pi/50:4*pi; a1 = 0.2;r3 = exp(a1.*t1);polar(t1,r3);plot(x,y); 运行结果：t = 0:pi/100:2*pi;r6 = sqrt(2).* sin(t);r7 = sqrt(abs(cos(2.* t))); polar(t,r6,'r');hold onpolar(t,r7,'g');hold off运行结果：二、其他形式的坐标图在线性直角坐标中，其他形式的图形有条形图、阶梯图、杆图和填充图等，所采用的函数分别为：bar(x, y, ‘选项’)——条形图stairs(x, y, ‘选项’)——阶梯图stem(x, y, ‘选项’)——杆图用法与polar()函数类似。

fill(x1, y1, ‘选项1’, x2, y2, ‘选项2’, …)——序依次用直线段连接x, y对应元素定义的数据点。

例6条形图、填充图、阶梯图和杆图示例x=0:0.35:7;y=2*exp(-0.5*x);subplot(2,2,1);bar(x,y,'g');title('bar(x,y,''g'')');axis([0, 7, 0 ,2]);subplot(2,2,2);fill(x,y,'r');title('fill(x,y,''r'')');axis([0, 7, 0 ,2]);subplot(2,2,3);stairs(x,y,'b');title('stairs(x,y,''b'')');axis([0, 7, 0 ,2]);subplot(2,2,4);stem(x,y,'k');title('stem(x,y,''k'')');axis([0, 7, 0 ,2]);运行结果：三、对数坐标图对数坐标系其实就是对正常坐标系的一个变换比如正常坐标系中的自变量和变量为x和y，而对数坐标系中的自变量和变量为x’和y’那么有x’=logx, y’=logy在实际应用中，经常用到对数坐标图，用对数坐标系有什么好处呢？例如，应用对数坐标系，能够较好反映股票的实际盈亏幅度：假定某一股票连续上涨，从6元涨到12元，每天涨1元，在普通坐标系中画出的就是6条一样长的阳线。

MATLAB笔记之复数以及基本复数函数二维视角（2d）图形绘制•小蔡•一般复数的2d图形绘制•一般复数的平移图形~（即一个复数加另一个复数实现在复平面的平移）•补充几个复数以及复数函数的俯视图o复数的余弦函数的俯视图像（cos(z)）o1/z的俯视图像o z/(1+z)的俯视图像o exp(x + iy)的俯视图像o z^3的俯视图像o z/(x^2+2*y)的俯视图像•总结所谓二维视角/俯视角，都指的是复数在复平面的表现形式——而四维属性，采用复数实部作为颜色选值来实现~一般复数的2d图形绘制以下代码可以直接复制实现~x = linspace(-1,1,30); % linspace的作用——依次获取等间隔的第一个参数到第二个参数的一系列值，个数由第三个参数决定（返回一个行向量）——闭区间y = linspace(-1,1,30); % 这个取值，只会影响格子大小而已[x,y] = meshgrid(x,y); % meshgrid返回一个二维网格的矩阵数据z = x + y*1i; % 说明一下，在matlab中，你输入*i或者*1i，最后再用的时候，其实他也不过是按照实部虚部作图/计算而已figure;% 我们先画一下当前的三维复数图mesh(x,y,imag(z),real(z)); %参数第一第二分别是x，y值，其次，是我们需要显示的复数的虚部作为z值，以实部作为颜色取值axis([-3,3,-3,3]); % 这个函数方法设置可以保证z轴默认为零，和图形打开时默认的x，y轴长度% axis，使得我们能够从二维视角观看复数图形grid off;% 取消栅格（就是那些格子）set(gca,'xtick',(-3:3),'ytick',(-3:3)); % set设置属性中，第一个参数为对象，也就是对谁设置属性，其后都是键对值% 也就是，'xtick’,(-3,3)，为一个键对值% 添加标题title("复数四维·俯角观查图像");% 添加坐标轴标签——就是给坐标轴名字xlabel("实部");ylabel("虚部");box off;% 取消边框效果：一般复数的平移图形~（即一个复数加另一个复数实现在复平面的平移）原理是：mesh的反复画图（只改变复平面x，y的值，这里不要改变后两个参数哦）——将几次平移的图形保留下来x = linspace(-1,1,30); % linspace的作用——依次获取等间隔的第一个参数到第二个参数的一系列值，个数由第三个参数决定（返回一个行向量）——闭区间y = linspace(-1,1,30); % 这个取值，只会影响格子大小而已[x,y] = meshgrid(x,y); % meshgrid返回一个二维网格的矩阵数据z = x + y*1i; % 说明一下，在matlab中，你输入*i或者*1i，最后再用的时候，其实他也不过是按照实部虚部作图/计算而已figure;% 我们先画一下当前的三维复数图mesh(x,y,imag(z),real(z)); %参数第一第二分别是x，y值，其次，是我们需要显示的复数的虚部作为z值，以实部作为颜色取值axis([-3,3,-3,3]); % 这个函数方法设置可以保证z轴默认为零，和图形打开时默认的x，y轴长度% axis，使得我们能够从二维视角观看复数图形grid off;% 取消栅格（就是那些格子）set(gca,'xtick',(-3:3),'ytick',(-3:3)); % set设置属性中，第一个参数为对象，也就是对谁设置属性，其后都是键对值% 也就是，'xtick’,(-3,3)，为一个键对值% 添加标题title("复数四维·俯角观查图像");% 添加坐标轴标签——就是给坐标轴名字xlabel("实部");ylabel("虚部");box off;% 取消边框% 需要平移就以下操作即可(既然是平移，是二维属性变化，所以设置x，y值就可以了，其它值应该保持不变)z1 = z +(3+3*1i); % 平移第一次mesh(real(z1),imag(z1),imag(z),real(z)); % 移动一下看，不然，可能一个视图看不到%也可以滚动鼠标滑轮，往下滑动放下视图，不过可能需要先点击一下图片hold on; % 保留图形，不知道之后还有没有，所以每一次后边加一个z2 = z +(3+(-3)*1i); % 平移第二次mesh(real(z2),imag(z2),imag(z),real(z));hold on;z3 = z +((-3)+3*1i); % 平移第三次mesh(real(z3),imag(z3),imag(z),real(z));hold on;z4 = z +(-3+(-3)*1i); % 平移第四次mesh(real(z4),imag(z4),imag(z),real(z));hold on;效果：补充几个复数以及复数函数的俯视图复数的余弦函数的俯视图像（cos(z)）% cos(z)的图像clear,clc;x = linspace(-pi,pi*2/5,100); % cos(z),与z的开角有关的是xy = linspace(-pi,pi,100); % y控制伸展[x,y] = meshgrid(x,y);z = x + y.*1i;% 取前面的z值为基础，得到一个新的复数% zcs = cos(z); % 注意哦，要点乘，不然会出现和值，而不是矩阵数据zcs = (exp(1i.*z)-exp(1i.*(-z)))./2;% figure,新建一个图形界面显示figure;mesh(real(zcs),imag(zcs),imag(zcs),real(zcs)); % 设置图像参数要在显示函数（mesh/plot等）之后axis([-3,3,-3,3]); % 设置坐标轴默认值grid off; % 关闭栅格set(gca,'xtick',(-3:3),'ytick',(-3:3)); % 设置当前图框title("cos(z)的图像"); % 标题xlabel("实部"); % 坐标轴标签ylabel("虚部"); %box on; % 边框显示hold on;colorbar('vert')效果：1/z的俯视图像% 1/z的图像clear,clc;x = linspace(-pi,pi,100); % cos(z),与z的开角有关的是x y = linspace(-pi,pi,100); % y控制伸展[x,y] = meshgrid(x,y);z = x + y.*1i;% 取前面的z值为基础，得到一个新的复数zx2 = 1./abs(z).*exp(-1i.*angle(z));% zx2 = 1./z; % 注意哦，要点乘，不然会出现和值，而不是矩阵数据% figure,新建一个图形界面显示figuremesh(real(zx2),imag(zx2),imag(zx2),real(zx2)); % 设置图像参数要在显示函数（mesh/plot等）之后% 调用之前的配置过来用就好了（copy前面的）axis([-3,3,-3,3]); % 设置坐标轴默认值grid off; % 关闭栅格set(gca,'xtick',(-3:3),'ytick',(-3:3)); % 设置当前图框title("1/z的图像"); % 标题xlabel("实部"); % 坐标轴标签ylabel("虚部"); %box on; % 边框显示hold on;效果：z/(1+z)的俯视图像% z/(1+z)的图像clear,clc;x = linspace(-20,20,100);y = linspace(-20,20,100);[x,y] = meshgrid(x,y);z = x + y.*1i;zc_y = sqrt((z.*(-z)+(-z).*1)./(1-z.*z));figuremesh(real(zc_y),-imag(zc_y),imag(zc_y),real(zc_y)); axis([-3,3,-3,3]);grid off;set(gca,'xtick',(-3:3),'ytick',(-3:3));title("z/(1+z)的图像");xlabel("实部");ylabel("虚部");box on;hold on;colorbar('vert')效果：exp(x + iy)的俯视图像% exp(x + iy)的图像clear,clc;x = linspace(-pi,pi,34); % cos(z),与z的开角有关的是xy = linspace(-9*pi/10,9*pi/10,34); % y控制伸展[x,y] = meshgrid(x,y);z = x + y.*1i;% 取前面的z值为基础，得到一个新的复数zx = exp(real(z)).*exp(imag(z)*1i); % 注意哦，要点乘，不然会出现和值，而不是矩阵数据% figure,新建一个图形界面显示figuremesh(real(zx),imag(zx),imag(zx),real(zx)); % 设置图像参数要在显示函数（mesh/plot等）之后% 调用之前的配置过来用就好了（copy前面的）axis([-3,3,-3,3]); % 设置坐标轴默认值grid off; % 关闭栅格set(gca,'xtick',(-3:3),'ytick',(-3:3)); % 设置当前图框title("exp(x + iy)的图像"); % 标题xlabel("实部"); % 坐标轴标签ylabel("虚部"); %box on; % 边框显示hold on;效果：z^3的俯视图像% z^3的图像clear,clc;x = linspace(-pi,pi,34); % cos(z),与z的开角有关的是xy = linspace(-pi,pi,34); % y控制伸展[x,y] = meshgrid(x,y);z = x + y.*1i;% 取前面的z值为基础，得到一个新的复数zy2 = z.^3; % 注意哦，要点乘，不然会出现和值，而不是矩阵数据% figure,新建一个图形界面显示figuremesh(real(zy2),imag(zy2),imag(zy2),real(zy2)); % 设置图像参数要在显示函数（mesh/plot等）之后% 调用之前的配置过来用就好了（copy前面的）axis([-3,3,-3,3]); % 设置坐标轴默认值grid off; % 关闭栅格set(gca,'xtick',(-3:3),'ytick',(-3:3)); % 设置当前图框title("z^3的图像"); % 标题xlabel("实部"); % 坐标轴标签ylabel("虚部"); %box on; % 边框显示hold on;效果：z/(x^2+2*y)的俯视图像clear,clc;x = linspace(-2,2,60); % cos(z),与z的开角有关的是xy = linspace(-2,2,60); % y控制伸展[x,y] = meshgrid(x,y);z = x + y.*1i;% 取前面的z值为基础，得到一个新的复数zcy = z./(x.^2+y.*2); % 注意哦，要点乘，不然会出现和值，而不是矩阵数据% figure,新建一个图形界面显示figuremesh(real(zcy),imag(zcy),imag(zcy),real(zcy)); % 设置图像参数要在显示函数（mesh/plot等）之后axis([-3,3,-3,3]); % 设置坐标轴默认值grid off; % 关闭栅格set(gca,'xtick',(-3:3),'ytick',(-3:3)); % 设置当前图框title("z/(x^2+2*y)的图像"); % 标题xlabel("实部"); % 坐标轴标签ylabel("虚部"); %box on; % 边框显示hold on;colorbar('vert')效果：总结绘制复数二维复平面图形——就是画三维的俯视图，取复数实部为颜色参数值。

Matlab⼊门教程-⼆维绘图[z] MATLAB不但擅长於矩阵相关的数值运算，也适合⽤在各种科学⽬视表⽰（Scientific visualization）。

本节将介绍MATLAB基本xy平⾯及xyz空间的各项绘图命令，包含⼀维曲线及⼆维曲⾯的绘制、列印及存档。

plot是绘制⼀维曲线的基本函数，但在使⽤此函数之前，我们需先定义曲线上每⼀点的x及y座标。

下例可画出⼀条正弦曲线：close all; x=linspace(0, 2*pi, 100); % 100个点的x座标y=sin(x); % 对应的y座标plot(x,y);====================================================⼩整理：MATLAB基本绘图函数plot: x轴和y轴均为线性刻度（Linear scale）loglog: x轴和y轴均为对数刻度（Logarithmic scale）semilogx: x轴为对数刻度，y轴为线性刻度semilogy: x轴为线性刻度，y轴为对数刻度====================================================若要画出多条曲线，只需将座标对依次放⼊plot函数即可：plot(x, sin(x), x, cos(x));若要改变颜⾊，在座标对后⾯加上相关字串即可：plot(x, sin(x), 'c', x, cos(x), 'g');若要同时改变颜⾊及图线型态（Line style），也是在座标对后⾯加上相关字串即可：plot(x, sin(x), 'co', x, cos(x), 'g*');====================================================⼩整理：plot绘图函数的叁数字元颜⾊字元图线型态y 黄⾊ . 点k ⿊⾊ o 圆w ⽩⾊ x xb 蓝⾊ + +g 绿⾊ * *r 红⾊ - 实线c 亮青⾊ : 点线m 锰紫⾊ -. 点虚线-- 虚线====================================================图形完成后，我们可⽤axis([xmin,xmax,ymin,ymax])函数来调整图轴的范围：axis([0, 6, -1.2, 1.2]);此外，MATLAB也可对图形加上各种注解与处理：xlabel('Input Value'); % x轴注解ylabel('Function Value'); % y轴注解title('Two Trigonometric Functions'); % 图形标题legend('y = sin(x)','y = cos(x)'); % 图形注解grid on; % 显⽰格线我们可⽤subplot来同时画出数个⼩图形於同⼀个视窗之中：subplot(2,2,1); plot(x, sin(x));subplot(2,2,2); plot(x, cos(x));subplot(2,2,3); plot(x, sinh(x));subplot(2,2,4); plot(x, cosh(x));MATLAB还有其他各种⼆维绘图函数，以适合不同的应⽤，详见下表。

MATLAB 的二维绘图基础了解了MATLAB 的矩阵和向量概念与输入方法之后，MATLAB 的二维绘图再简单也不过了。

假设有两个同长度的向量 x 和y, 则用plot(x,y) 就可以自动绘制画出二维图来。

如果打开过图形窗口，则在最近打开的图形窗口上绘制此图，如果未打开窗口，则开一个新的窗口绘图。

〖例〗正弦曲线绘制：>> t=0:.1:2*pi;%生成横坐标向量，使其为0,0.1,0.2,...,6.2y=sin(t); % 计算正弦向量plot(t,y) %绘制图形这样立即可以得出如图所示的二维图[4.1(a)]plot() 函数还可以同时绘制出多条曲线，其调用格式和前面不完全一致，但也好理解。

>> y1=cos(t); plot(t,y,t,y1); %或plot(t,[y; y1]), 即输出为两个行向量组成的矩阵。

图形见 4.1(b)。

plot() 函数最完整的调用格式为：>> plot(x1,y1,选项1, x2,y2, 选项2, x3,y3, 选项3, ...)其中所有的选项如表 4.1 所示。

一些选项可以连用，如'-r' 表示红色实线。

由MATLAB 绘制的二维图形可以由下面的一些命令简单地修饰。

如>> xlabel('字符串') % 给横坐标轴加说明>> ylabel('字符串') % 给纵坐标轴加说明，%并自动旋转90度>> title('字符串') % 给整个图形加图题得出的图形如右图所示。

axis() 函数可以手动地设置x,y 坐标轴范围还可以使用plotyy() 函数绘制具有两个纵坐标刻度的图形。

坐标系的分割在MATLAB 图形绘制中是很有特色的，比较规则的分割方式是用subplot() 函数定义的，其标准调用格式为subplot(n,m,k)其中，n 和m 为将图形窗口分成的行数和列数，而k 为相对的编号。

.实验报告（201 /201 学年第学期）课程名称实验名称二维图形与三维图形的绘制实验时间年月日实验室指导教师学生姓名学号班级专业实验报告三、实验内容及原理（包括硬件原理图、算法、逻辑框图，关键代码等，可续页）（一）二维图形的绘制1、绘制二维曲线的基本函数：○1plot函数plot函数的基本调用格式为：plot(x,y);其中x和y为长度相同的向量，分别用于存储x坐标和y坐标数据。

例，绘制参数方程曲线。

程序如下：含多个输入参数的plot函数调用格式为：p lot(x1,y1,x2,y2,…,xn,yn);含选项的plot函数调用格式为：plot(x1,y1,选项1,x2,y2,选项2,…,xn,yn,选项n);例，用不同线型和颜色在同一坐标内绘制曲线y=2e-0.5x sin(2πx)及其包络线。

程序如下：○2双纵坐标函数plotyyplotyy函数是MATLAB 5.X新增的函数。

它能把函数值具有不同量纲、不同数量级的两个函数绘制在同一坐标中。

调用格式为：plotyy(x1,y1,x2,y2);其中x1-y1对应一条直线，x2-y2对应另一条曲线。

横坐标的标度相同，纵坐标有两个，左纵坐标用于x1-y1数据对，右纵坐标用于x2-y2数据对。

2、绘制二维图形的其他函数在线性直角坐标系中，其他形式的图形有条形图、阶梯图、杆图和填充图等，所采用的函数分别是：bar(x,y,选项);stairs(x,y,选项);stem(x,y,选项);fill(x1,y1,选项1,x2,y2,选项2,…);例，分别以条形图、填充图、阶梯图和杆图形式绘制曲线y=2e-0.5x。

程序如下：（二）三维图形的绘制1、绘制三维曲线的基本函数plot3函数与plot函数用法十分相似，其调用格式为：plot3(x1,y1,z1,选项1,x2,y2,z2,选项2,…,xn,yn,zn,选项n); 例，绘制空间曲线。

程序如下：2、绘制三维曲面的函数surf函数和mesh函数的调用格式为：surf(x,y,z,e);mesh(x,y,z,e);例，绘制两个直径相等的圆管的相交图形。
