施工放线技术交底一、 施工放线总体要求1. 控制线及标高线从主体到装修完成，都应使用同一原始线；在甲方见证下，原始线由总包土建单位移交给装饰单位，办理好移交手续，三方会签；2. 装饰单位项目部提前作好放线深化平面图，报工程部审批后实施；3. 控制线须在墙身、地面、天棚分别弹线，控制线标注清晰，便于识别；4. 所有控制线由施工员100%检查，项目经理根据放线图抽查60%以上，基础零控制线100%抽查，并有检查记录；5. 控制线镂空雕版标识的样式、文字大小、字体应按公司标准统一制作，镂空标识版样式附后，电气、给排水定点高度按设计图纸要求，标识版给出的高度只是标识版样式；6. 装饰施工员提前作好各种控制线的技术交底。

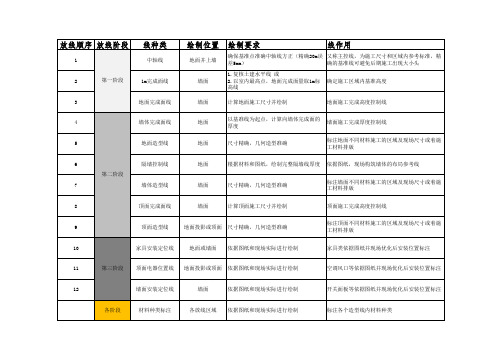

二、 准备放线工具1、 经纬仪2、 红外线放线仪3、 钢卷尺4、 墨斗，弹线采用黑色优质墨汁，要求与结构附着力强，且不褪色5、 各种标识的镂空雕板和优质喷漆6、 人字梯（用于天棚放线，需便于携带和移动） 三、 施工放线流程四、操作要点1、从土建单位移交每层投射的“十字”控制点，用经纬仪校核每层三个控制点位置是否准确，并验证控制点是否闭合，弹射“十字”形主控线，见图一，以控制点为中心，弹射“十字”形主控线；图一：“十字”形主控制线2、依“十字”形主控线，在结构板面弹出方正性控制线，纵横方向尽量贯穿相对户型的走廊和过道，以便往各房间引线，见图二；方正性控制线是整个放线工作的核心，所有控制线必须依据方正性控制线引测。
图二：方正形控制线3、依据方正性控制线围绕所有墙根部弹出墙身基础零控制线（距墙300mm），此线用于墙身装修饰面定位控制检查，同时标识距饰面层距离，弹出饰面层完成线，见图三；图三：基层零控制线及饰面层线4、基础零控制线投影至天棚上，同时标出距饰面层距离，弹出饰面层距离，见图四；所有基础零控线弹设完毕后,在其纵横十字线交叉点处采用红油漆做红色三角形标志，标记要明显，以方便将来使用。
图四：基层零控制线及饰面层线5、依据墙身完成面线，对设计图纸进行深化，确定每个部件的具体尺寸并标注在深化图纸上，经甲方确认后，将不同材质的分界线及分割线弹射在墙身，并标注材质名称，见图五；图五：材质分界线及分割线6、依据天花标高线及投影至天棚的墙身完成线，结合现场实际尺寸，对天花设计图纸进行深化（包含机电末端定位点），见尺寸标注在深化图上，在墙身弹出天花跌级线，见图六；图六：天花跌级完成线7、将方正形控制线引进卫生间，并弹出零基础控制线和墙身饰面层完成线，依据墙身饰面层完成线弹出墙身排版图、部件位置线，见图七；图七：墙身基础零控制线及墙身饰面完成线8、依据墙身饰面层完成线，在地面或者墙身标识出开关插座面板及给排水管口图八：卫生水电末端定点图九：生活阳台水电末端定点五、注意事项：1、基础零控线在应用中最重要的就是持续性，该控制线一定贯穿装修整个施工过程，坚决不允许在不同施工阶段重复弹设，避免出现误差累积；2、基础零控线是否合格的最重要的指标就是方正性，否侧现场会出现大小头，成品部件无法安装，必须保证该指标合格；3、在施工过程中，避免覆盖零控线，而导致零控线不易看清，在安装饰面层时没有控制依据；在每个房间中选择两面相交墙体，将控制线先投影到墙上作为备份。
