专题一、数字正射影像图的制作流程

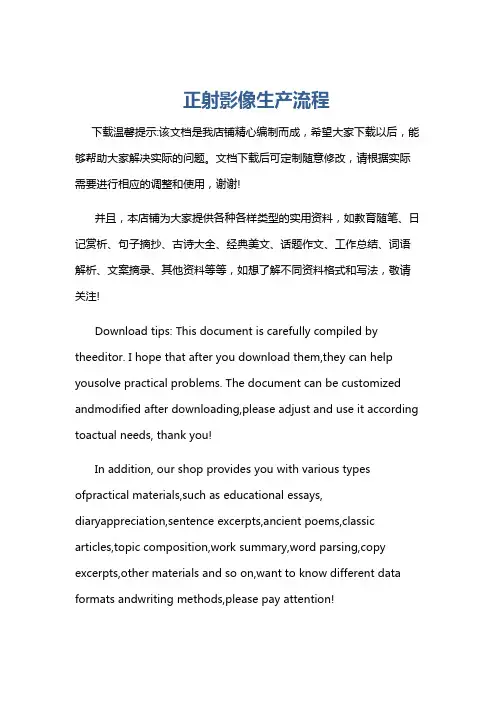

正射影像生产流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!正射影像生产流程一、数据采集阶段。

1. 数据获取：首先，需要确定需要获取的区域范围，并收集相应的遥感影像数据，可以是卫星影像、航空影像或无人机航拍影像等。

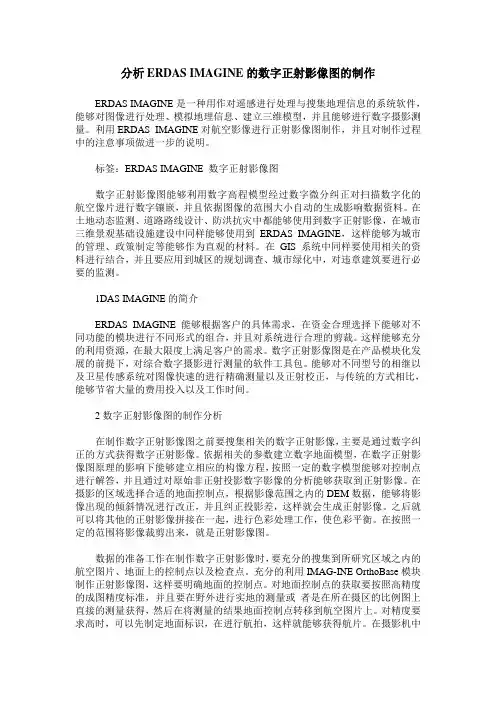

分析ERDAS IMAGINE的数字正射影像图的制作ERDAS IMAGINE是一种用作对遥感进行处理与搜集地理信息的系统软件，能够对图像进行处理、模拟地理信息、建立三维模型，并且能够进行数字摄影测量。

利用ERDAS IMAGINE对航空影像进行正射影像图制作，并且对制作过程中的注意事项做进一步的说明。

标签：ERDAS IMAGINE 数字正射影像图数字正射影像图能够利用数字高程模型经过数字微分纠正对扫描数字化的航空像片进行数字镶嵌，并且依据图像的范围大小自动的生成影响数据资料。

在土地动态监测、道路路线设计、防洪抗灾中都能够使用到数字正射影像，在城市三维景观基础设施建设中同样能够使用到ERDAS IMAGINE，这样能够为城市的管理、政策制定等能够作为直观的材料。

在GIS系统中同样要使用相关的资料进行结合，并且要应用到城区的规划调查、城市绿化中，对违章建筑要进行必要的监测。

1DAS IMAGINE的简介ERDAS IMAGINE能够根据客户的具体需求，在资金合理选择下能够对不同功能的模块进行不同形式的组合，并且对系统进行合理的剪裁。

这样能够充分的利用资源，在最大限度上满足客户的需求。

数字正射影像图是在产品模块化发展的前提下，对综合数字摄影进行测量的软件工具包。

能够对不同型号的相继以及卫星传感系统对图像快速的进行精确测量以及正射校正，与传统的方式相比，能够节省大量的费用投入以及工作时间。

2数字正射影像图的制作分析在制作数字正射影像图之前要搜集相关的数字正射影像，主要是通过数字纠正的方式获得数字正射影像。

依据相关的参数建立数字地面模型，在数字正射影像图原理的影响下能够建立相应的构像方程，按照一定的数字模型能够对控制点进行解答，并且通过对原始非正射投影数字影像的分析能够获取到正射影像。

在摄影的区域选择合适的地面控制点，根据影像范围之内的DEM数据，能够将影像出现的倾斜情况进行改正，并且纠正投影差，这样就会生成正射影像。

数字正射影像图生产工艺流程1 总体工艺流程卫星影像和航空影像总体生产工艺流程分别如图1和图2所示。

图1 卫星影像总体生产工艺流程 资料准备全色影像 多光谱影像 RPC 参数 DEM 数据控制资料 正射纠正外参数解算匀光匀色影像融合整景数据 分幅数据图像精编镶嵌裁切图2 航空影像总体生产工艺流程2 卫星影像生产各工序作业要求及技术规定2.1 资料准备（1）收集原始影像、DEM 数据以及覆盖作业区域的控制资料（像控点、高精度DOM ）等，要求DEM 、DOM 等基础资料的范围要大于拟纠正影像的范围。

对于缺少控制的区域进行补充像控测量时，像控点对于附近基础控制点的平面位置中误差和高程测量中误差不得大于表1的规定。

表1 卫星影像控制点精度指标 影像分辨率 控制点中误差 平面 高程 0.5米0.5米 0.5米 1米1米 1米 2米 2米 1米（2）根据使用的软件对原始影像进行预处理，对生产区域内的像控资料进行整合，将覆盖拟纠正影像的DEM 、DOM 数据进行拼接平滑等处理。

影像纠正空三加密 镶嵌裁切匀光匀色分幅数据图像精编资料准备原始影像 POS 数据 控制资料DEM 生产2.2 外参数解算根据卫星影像提供的RPC参数，结合地面控制点（或基于已有高精度DOM 匹配）、DEM数据，采用区域网平差的方法解算外参数。

区域网平差时控制点尽量分布在区域网周边，且相邻加密分区接边区域应该分布不少于2个共用控制点，并利用共用控制点进行接边检查，网间公共点平面较差不超过表2规定的指标要求。

2.3 正射纠正完成区域网平差后，基于DEM数据，进行数字正射纠正处理。

纠正过程中不得对影像的灰度和反差进行拉伸，不改变像素位数。

纠正后的正射影像有效数据范围内没有漏洞区。

（1）全色影像正射纠正全色影像按照有理多项式方程以整景方式纠正，重采样采用双线性插值或卷积立方的方式。

（2）多光谱影像与全色影像配准纠正多光谱影像与全色影像配准纠正以纠正好的全色影像为控制基础，选取同名点对多光谱影像进行纠正。

数字正射影像(DOM)的制作及精度分析摘要：本文简要介绍了数字正射影像的制作方法，对正射影像图的制作特点和精度进行了分析，指出了正射影像的发展趋势和及应用前景。

关键词: DOMDEM制作精度Abstract: this paper briefly introduces digital projection is like making method, is like the graph of projective making feature and precision is analyzed, and the development trend of projective is like and and the application prospects.Keywords: DOM, DEM, production, precision1 正射影像图的制作1.1 数字正射影像图（DOM）的概念随着计算机技术和数字图像处理技术的发展，摄影测量已由模拟摄影测量发展到当今的数字摄影测量。

在数字摄影测量中，计算机不但能完成大多数摄影测量工作，而且借助模式识别理论，实现目标的自动或半自动识别(如识别框标和识别同名点等)和提取，从而大大地提高了摄影测量的自动化能力。

数字摄影测量技术的普及，为以摄影测量为主要手段的我国测绘业带来了一场革命性变化。

数字正射影像图(DOM)，则是数字摄影测量的主要成果之一。

数字正射影像图(DOM)，是利用数字高程模型(DEM) 对数字化航空摄影影像,经逐像元进行投影差改正、镶嵌, 按国家基本比例尺地形图图幅范围裁切生成的数字正射影像数据集。

它是同时具有地图几何精度和影像特征的图像,具有精度高、信息丰富、直观真实等优点。

在现阶段, 生产正射影像图的方法主要有两种, 全数字摄影测量系统和单片微分纠正, 但它们的基本原理都很相似, 都是通过DEM 和原始扫描影像来生成正射影像, 在生产中, 通常根据设备情况, 地形情况, 影像情况, 两种方法结合使用。

利用航空摄影制作数字正射影像图在社会经济和科学技术不断发展和进步的时代，传统的地形探测方法早已不能满足社会发展所提出的要求，对于传统地形探测使得地形图更新太慢，而航空摄影来进行数字正摄影像图的出现则正好弥补了这一不足之处。

本文就对数字正射影像图的特点及其发展进行了分析，并阐述了利用航空摄影进行数字正射影像图制作的流程及其应注意的方面。

标签：航空摄影数字正射影像图0引言根据现代科技以及有关测绘的实际作业经验开发出了数字化测绘技术这一半自动化的微机数字摄影测量工作站。

在该系统工作站中，主要是由用于各种比例尺的DEM（数字高程模型）、DOM（数字正射影像）、DLG（数字线划地图）以及DRG（数字栅格地图）这四大类组成，其中DOM就是航测技术中一项重要环节，而且随着航测技术的不断发展，已经从解析向数字升级，为人们带来了更多的便利。

1数字正射影像图的概述数字正射影像的英文全称是Digital Orthophoto Map，缩写为DOM，它是通过对数字高程模型的利用逐一对扫描处理过的数字化航片和遥感影像的像元进行辐射改正与镶嵌，其裁剪需要根据所规定的图幅来进行，进而得到最终的形象。

数字正射影像图是对航空航天像片进行数字微分纠正及镶嵌，并根据一定图幅范围进行裁剪而得到的数字正射影像集。

它是一种具备地图的几何精度，同时也具备影像特征的图像。

但是因为正射影像的数据源的获取不同，再加上相关设备及其技术条件的不同，使得其制作方法有很多种，但主要的方法有三种，分别是正射影像图扫描、单片数字微分纠正以及全数字摄影测量方法。

其中，正射影像图扫描是指在光学正射影像图的基础上进行影像扫描数字化，再通过几何纠正就能对数字正射影像的数据进行获取。

数字正射影影像图的优点众多，例如具有很强的直观性、丰富的信息量以及高精度等，而且还具有较为简单的组成结构，生产和更新周期短。

同时而且数字正射影像是数字的，在计算机中可以对其局部进行开发和放大，代表其判读性能、量测性能以及管理性能都很强，可以用以农村土地发证中，指认宗界、地界比，并将其点位坐标数字化，还可以用于土地利用调查等。

数字正射影像图的制作方法浅析一、引言DOM即数字正射影像图，被广泛的应用在很多的行业和部门中，主要是因为DOM比较便于管理、可以直接的被计算机所使用、其中的数据信息比较丰富等等优点，都具有非常便民的特性，其生产周期也比较短，具有非常良好的可判读性和可测量性，这些优点都是DOM广泛的应用的原因。

而且随着城市的发展建设的需要，人们的生活水平和素质也在不断的特高，DOM的用户越来越多，所以对于DOM的质量的要求也在不断的提高。

本文主要是针对DOM的制作方法和其质量的控制制作进行一个介绍。

二、DOM的制作方法DOM的中文名字是数字正射影像图，DOM是同时具有几何精度和影像特征的，其主要是利用DEM或者是TIN模型，把经过了扫描处理之后的数字化的航空的相片或者是遥感影像进行微分纠正和辐射改正，并且需要在一定的范围之内进行镶嵌。

DOM具有非常丰富的数据信息，其广泛的应用在各个部门，其中有测绘、气象、国土和矿产等部门中。

我们使用JX4CDPS这种全数字摄影测量系统既可以制作DEM又可以制作DOM，不仅如此，还可以用特征线构TIN制作DOM。

在制作DOM的时候，要想将DOM制作好就必须要将DEM和TIN这两者的质量把握好，DOM的平面位置需要和DEM处于同一个高点才行，在实际的操作过程中，DEM之间的间隔是不可能完全的等同的，在正射影像的分解力的影响之下，DEM之间总会出现变形的情况。

在利用特征线构TIN的时候，需要用内插计算出每一个像元的高程值，而且只有测过特征线的地方的正射影像才是绝对的正确的。

我们利用TIN所制作出的正射影像的变形比较的小，所运用的内插计算的高程值的数学精度也比较的高。

但是其在操作的过程中需要测量大量的特征线，如果不对这些特征线进行测量的话，就会出现精度不高的情况，所以其在操作的过程中的工作量是非常的大的。

实际的生产过程中，在保证数学精度的前提条件之下，我们为了能够更好的将线画和正射影像相结合，我们可以利用等高线，比如说山地、高山地这些等高线，为了防止影响变花只能选计曲线。

正射影像生成步骤
正射影像是指将斜摄影像或者倾斜摄影像转化为具有相同比例尺、无畸变的地或立面远离模型的立体图。

下面是正射影像生成的一般步骤：
1.摄影测量规划：确定摄影测量区域和范围，包括影像采集方式、飞行高度、图像重叠度等参数的规划。

2.摄影采集：使用航空摄影机或者无人机等设备进行摄影测量，采集倾斜摄影或者斜摄影的影像数据。

3.物方坐标系统确定：通过地面控制点和GPS测量点等方式，确定物方相对坐标系统。

4.影像预处理：对采集的影像进行预处理，包括摄影测量定位精度评定、像点坐标判读、影像大地坐标坐标定位和判读等。

5.外方位元素计算：通过影像配准或者其他方式，计算出影像的外方位元素，包括相对定向元素和摄影中心位置。

6.相对定向：通过影像的内方位元素和外方位元素，进行几何变换、几何校正等操作，实现相对定向。

7.影像匹配与三维坐标计算：利用匹配算法，对摄影测量对的影像进行特征提取和图像匹配，计算匹配点的三维坐标。

8.数字表面模型(DTM)生成：根据影像中的三维坐标数据，通过插值和平滑算法，生成高程模型。

9.数字正射影像生成：通过影像的外方位元素、内方位元素和数字表面模型(DTM)，将像素投影到地面表面的对应位置，生成具有一定地形特征的数字正射影像。

10.正射影像校正：对生成的数字正射影像进行镶边处理、摄影中心
偏移、外方位元素校正等操作，提高影像的地形特征和空间精度。

11.质量检查与评定：对生成的正射影像进行质量检查和评定，包括
水平精度、垂直精度、几何精度等指标的评估。

12.正射影像配准：将生成的正射影像与其他地理信息数据进行配准，实现空间数据的一致性和完整性。

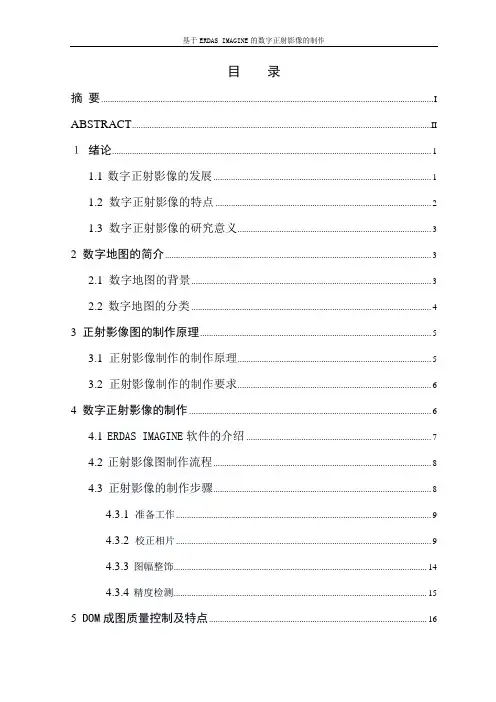

目录摘要 (I)ABSTRACT (II)１绪论 (1)1.1数字正射影像的发展 (1)1.2 数字正射影像的特点 (2)1.3数字正射影像的研究意义 (3)2数字地图的简介 (3)2.1数字地图的背景 (3)2.2数字地图的分类 (4)3正射影像图的制作原理 (5)3.1 正射影像制作的制作原理 (5)3.2正射影像制作的制作要求 (6)4 数字正射影像的制作 (6)4.1ERDAS IMAGINE软件的介绍 (7)4.2正射影像图制作流程 (8)4.3正射影像的制作步骤 (8)4.3.1 准备工作 (9)4.3.2 校正相片 (9)4.3.3图幅整饰 (14)4.3.4精度检测 (15)5DOM成图质量控制及特点 (16)5.1影响数字正射影像图质量的因素 (16)5.2对DOM进行质量控制 (17)5.3生产过程中的问题探讨 (19)6结束语 (20)致谢 (21)参考文献 (22)基于ERDAS IMAGINE的数字正射影像的制作摘要随着遥感技术和计算机技术的快速发展，数字正射影像在人们的生活中扮演者越来越重要的角色，为城市规划建设和经济长远发展快速提供基础数据资源。

它在各种地形图制作、资源环境调查、城市规划建设、土地调查利用、自然环境保护等方面发挥着重要作用。

特别是在经济快速发展的今天，对地形图的要求也越来越高。

速度更新要快，数量生产要多，这些对传统的制作技术完全是一个个挑战。

遥感数字影像图具有分辨率高、影像质量好的特点，在较短的时间内大批量地制作影像图，已经取得了较好的应用效果。

因此制作数字正射影像地图（Digital Orthophoto Map，缩写DOM）现实性意义重大。

本章简要介绍了数字正射影像的发展现状、研究内容及意义，主要影像的制作方法进行了总结和分析，对精度控制进行了深入探究。

同时提出了现阶段生产DOM过程中所存在的问题及解决办法，为今后的数字影像应用的发长远发展提供参考。

目录一、前言 (1)（一）正射影象图的定义及应用 (1)（二）正射影象图制作过程 (4)二、数字影象的获取 (5)三、像片控制点获取及空三加密 (6)（一）像片控制点获取 (7)（二）数字空三加密 (7)四、制作DEM (9)五、匀色处理 (13)六、对影象变形的处理 (15)（一）航摄中产生的影像变形分析 (15)（二）数字微分数字微分纠正的基本原理 (18)（三）影像变形在生产中几种处理方法 (21)七、影象拼接 (24)八、数字正射影像图的评价标准 (29)九、附表 (33)数字正射影像图的设计制作内容摘要：数字正射影像图是数字测绘产品(4D产品)中的重要一员，它作为国家高精度空间基础数据数字有着广泛的应用领域；数字正射影像图制作工艺已经基本成熟，在实际生产中，对数字影像资料的正确获取、影像匀色处理、对影像变形的处理、影像拼接对最终的正射影像图的质量有着重要的影响，这个过程要在生产实践中总结经验，改善生产工艺与提高作图员对影像的感性认识才能做的更好。

关键词：正射影像图匀色处理影像变形的处理影像拼接引言：20世纪以来，航空摄影测量与遥感成像技术的发展，使得测绘工作者能够以较高精度、快速高效地进行大面积测图。

除了传统意义上的以手工绘制的线条和符号表达地图外，光学成像技术带来了另外一种测绘产品，即具有数学坐标信息、内容丰富、能够直观反映地表乃至地下信息的数字正射影像图。

一前言（一）正射影象图的定义及应用数字正射影像图（Digital Orthophoto Map，缩写DOM）是利用DEM对经过扫描处理的数字化航空像片或遥感影像（单色或彩色），经逐像元进行辐射改正、微分纠正和镶嵌，并按规定图幅范围裁剪生成的形象数据，带有公里格网、图廓（内、外）整饰和注记的平面图。

DOM同时具有地图几何精度和影像特征，精度高、信息丰富、直观真实、制作周期短。

它可作为背景控制信息，评价其它数据的精度、现实性和完整性，也可从中提取自然资源和社会经济发展信息，为防灾治害和公共设施建设规划等应用提供可靠依据。
