住宅采暖空调方式的研究引言:随着现代科技的不断发展,人们对于舒适性居住环境的要求越来越高,住宅的采暖空调方式也在不断改进和创新。
本文将对传统的采暖空调方式进行研究,并探讨一些新的技术和方法,以提供更加舒适和高效的住宅采暖空调方式。
一、传统的采暖空调方式1.中央空调系统中央空调系统是一种常见的住宅空调方式,通过一个集中控制系统和一系列管道将冷暖空气送到各个房间。
这种方式能够在整个住宅中提供一致的温度,但是存在能耗较高和传输损耗的问题。
2.独立式空调独立式空调是将空调设备安装在每个房间,独立运行的方式。
这种方式具有调节灵活、能耗较低等优点,但是需要耗费更多的空间和设备投入。
3.供热锅炉系统供热锅炉系统是一种常见的采暖方式,通过燃烧燃料加热水,并通过管道送到房间中提供热能。
这种方式适用于寒冷地区,但是存在安装和维护成本高、能源浪费等缺点。
二、新型的采暖空调方式随着住宅建筑技术的发展,越来越多的新型采暖空调方式被引入市场。
以下是一些新型的采暖空调方式:1.地暖系统地暖系统通过在地板下铺设供热管路,让地板变暖,从而使整个房间温暖。
这种方式具有温度均匀、舒适度高等优点,但是需要在设计和施工时考虑到管路的敷设和维护难度。
2.空气能热泵系统空气能热泵系统利用自然界中的热能来加热房间。
它通过蒸发冷凝循环原理从空气中吸热,再通过压缩增压后释放热能供暖。
这种方式具有环保、节能、使用安全等优点,但是需要在寒冷地区保持较高的工作效率。
3.太阳能供热系统太阳能供热系统利用太阳能发电板转换阳光能源为热能,从而提供供暖和热水。
这种方式在阳光充足的地区具有显著的优势,但是在阴天或冬季日照不足的情况下可能无法提供足够的能源。
三、采暖空调方式的优化和创新除了上述介绍的住宅采暖空调方式,还有一些优化和创新的方法可以提高采暖效果和节约能源,如:1.智能家居技术智能家居技术的应用可以通过感应、监测和控制各种设备来实现更加精确和有效的温度调节,以提供最佳的舒适和节能效果。
地板供暖系统在建筑暖通工程中的应用与效果评估随着人们对舒适生活品质的追求不断提高,建筑暖通工程在现代社会中扮演着至关重要的角色。
而地板供暖系统作为一种新型的供暖方式,因其独特的优势在建筑暖通工程中得到广泛应用。
本文将对地板供暖系统的应用及其效果进行评估。
一、地板供暖系统的应用地板供暖系统是一种通过在建筑地板下安装供暖设备,将热能传导至地板表面,从而实现室内供暖的技术。
相比传统的暖气片或空调系统,地板供暖系统具有以下几点优势。
首先,地板供暖系统的温度分布均匀,可以实现全面的室内供暖。
由于热量从地板上升,整个房间的温度分布更加均匀,不会出现传统暖气片的“上热下冷”现象。
这样不仅可以提高室内舒适度,还能避免对人体的不适。
其次,地板供暖系统的节能效果显著。
相比传统的暖气片或空调系统,地板供暖系统可以更有效地利用能源,减少能源的浪费。
由于地板供暖系统的工作原理是通过热量传导,而不是通过空气对流,因此热量损失较小,能源利用效率更高。
此外,地板供暖系统还具有美观、安静的特点。
由于供暖设备隐藏在地板下,不会占用室内空间,从而保持了室内的整洁和美观。
同时,地板供暖系统的工作噪音较低,不会产生噪音污染,给人们创造了一个安静舒适的生活环境。
二、地板供暖系统的效果评估对于地板供暖系统的效果评估,需要考虑供暖效果、舒适度、健康影响等多个方面。
首先是供暖效果。
地板供暖系统通过将热量传导至地板表面,从而实现室内供暖。
由于地板供暖系统的温度分布均匀,可以确保整个房间的供暖效果均衡。
同时,地板供暖系统可以根据室内温度的变化进行智能调节,使室内温度始终保持在一个舒适的范围内。
其次是舒适度。
地板供暖系统的温度分布均匀,不会出现传统暖气片的“上热下冷”现象,给人们带来更加舒适的供暖体验。
此外,地板供暖系统的工作噪音较低,不会产生噪音污染,进一步提高了室内的舒适度。
另外,地板供暖系统对人体健康的影响也需要考虑。
地板供暖系统通过热量传导实现供暖,不会产生空气对流,从而减少了室内空气的干燥和灰尘的悬浮。

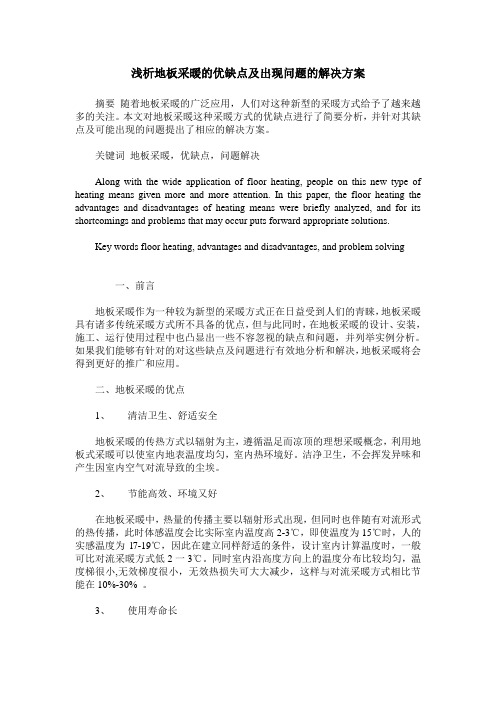

浅析地板采暖的优缺点及出现问题的解决方案摘要随着地板采暖的广泛应用,人们对这种新型的采暖方式给予了越来越多的关注。
本文对地板采暖这种采暖方式的优缺点进行了简要分析,并针对其缺点及可能出现的问题提出了相应的解决方案。
关键词地板采暖,优缺点,问题解决Along with the wide application of floor heating, people on this new type of heating means given more and more attention. In this paper, the floor heating the advantages and disadvantages of heating means were briefly analyzed, and for its shortcomings and problems that may occur puts forward appropriate solutions.Key words floor heating, advantages and disadvantages, and problem solving一、前言地板采暖作为一种较为新型的采暖方式正在日益受到人们的青睐,地板采暖具有诸多传统采暖方式所不具备的优点,但与此同时,在地板采暖的设计、安装,施工、运行使用过程中也凸显出一些不容忽视的缺点和问题,并列举实例分析。
如果我们能够有针对的对这些缺点及问题进行有效地分析和解决,地板采暖将会得到更好的推广和应用。
二、地板采暖的优点1、清洁卫生、舒适安全地板采暖的传热方式以辐射为主,遵循温足而凉顶的理想采暖概念,利用地板式采暖可以使室内地表温度均匀,室内热环境好。
洁净卫生,不会挥发异味和产生因室内空气对流导致的尘埃。
2、节能高效、环境又好在地板采暖中,热量的传播主要以辐射形式出现,但同时也伴随有对流形式的热传播,此时体感温度会比实际室内温度高2-3℃,即使温度为15℃时,人的实感温度为l7-19℃,因此在建立同样舒适的条件,设计室内计算温度时,一般可比对流采暖方式低2一3℃。
2023-11-01contents •引言•住宅采暖空调方式现状及问题•住宅采暖空调方式的优化方案•住宅采暖空调方式的比较及分析•结论和建议•参考文献目录01引言随着人们生活水平的提高,对居住环境的舒适度要求也越来越高。
采暖和空调设备作为现代住宅的重要组成部分,对于提高室内环境舒适度和生活质量具有重要作用。
目前,不同的采暖和空调方式在市场上并存,每种方式都有其优缺点和适用范围。
因此,对住宅采暖空调方式进行深入研究具有重要的现实意义。
研究背景和意义研究目的通过对不同住宅采暖空调方式的能耗、环境影响、舒适度等方面的比较研究,为消费者提供科学、合理的采暖空调设备选择建议,同时为相关政策制定提供参考。
研究方法收集不同采暖空调方式的设备资料,对各种方式的能耗、环境影响、舒适度等进行测试和比较分析。
同时,结合实地考察和用户反馈,对不同采暖空调方式的实际使用效果进行评价。
研究目的和方法02住宅采暖空调方式现状及问题集中供暖具有能源利用高、环保效率高的优点,同时能够实现分户计量和按需供热。
集中供暖的优点集中供暖存在管网维护成本高、热损失大的问题,同时由于无法实现单独控制,对于部分用户可能造成能源浪费。
集中供暖的问题集中采暖方式的现状及问题分户采暖的优点分户采暖具有灵活性强、用户可自主控制温度、节能环保等优点。
分户采暖的问题分户采暖存在初期投资较大、需要定期维护的问题,同时对于高层建筑而言,供热效果可能会受到影响。
空调采暖的优点空调采暖具有安装方便、即开即用、能够实现单独控制等优点。
空调采暖的问题空调采暖存在能耗较高、噪音较大、空气干燥等问题,长期使用可能会对身体健康产生一定影响。
03住宅采暖空调方式的优化方案集中采暖方式的优化方案增加智能控制引入智能控制系统,根据室内温度和室外天气情况,自动调节供暖量,实现节能运行。
多元化能源利用结合太阳能、地热能等可再生能源,降低对传统燃煤的依赖。
锅炉及管网系统升级对集中供暖的锅炉和管网系统进行升级改造,提高热效率,降低能源消耗。
地板采暖优势分析家居供暖最佳形式采暖现已成为城市居民越冬的基本生活需要,传统的散热器供暖方式已不能满足居住者日益提高的生活要求,节能、环保、提高居住环境质量是发展供暖方式的方向,近年来涌现出许多新的采暖方式。
在诸多采暖新技术中,地板辐射采暖无疑是热舒适度最好的一种供暖方式,越来越受现代人的欢迎。
地板采暖是把耐热管材埋设在地板内,以低温热水加热地板,再通过地板以辐射为主的方式加热室内空间的技术,辐射供暖方式与对流供暖方式相比节约能源约10%~30%。
优势一:降低室内设计温度节省能耗。
辐射供热不同于对流供热的一点就是并非直接加热室内的空气,利用低温热水地面辐射供热方式供暖时,热量主要以辐射形式传送,辐射散热量占总散热量60%以上,这种传送方式直接迅速,热量不需要通过任何介质便可传给供热对象,提高了热效率,室内设计温度可以比其它供暖形式降低2~3℃,因此地板供热可以用较低的室内设计温度得到散热器较高室内设计温度相同的供暖效果。
有关技术资料显示,室内设计温度的降低,意味着室内供暖热负荷的降低,如室内温度降低1℃,可节能近10%。
优势二:可以避免安装散热器的局部无效热损失。
通常是散热器沿外墙布置在窗台下,在墙内壁附近形成的上升热气流,会影响从窗户渗入室内下降的凉空气,并使窗表面的温度有一定提高。
这种供暖方式往往使散热器背面的墙体温度明显升高,经测试约10%的热量往往会通过外墙无味的损失浪费掉,而地板辐射供热不存在这样大的损失。
优势三:地板材料的蓄热使得热稳定性较好。
地板供热管的上部一般有30~50mm厚度填充保护层,热容量大,楼板也比散热器供暖系统的蓄热量大,因此这种供热方式具有热稳定性较好的优势,即使关闭热水阀门降低供水温度,填充层的材料蓄热量可使室温保持较长时间。
而暖气片供暖一旦关闭暖气阀门,室温会很快降低。
应用实践表明,地板辐射供热的蓄热也是具有一定的节能效果。
优势四:地板供暖便于实现分户热计量。
地面辐射供暖的分室温度控制,要求环路设计,按房间单独布置,分集水器上每个支路设流量调节阀,使每个房间都能达到设计要求流量,从而避免了管长一致,流量一致及超出设计流量造成的过热浪费现象,适应了热供应方式的变革,达到按需供给,实现行为上节能。
2023年户式地源热泵中央空调行业市场分析现状房地产行业的快速发展和人们对舒适室内环境的需求不断增加,推动了户式地源热泵中央空调行业的迅猛发展。
作为一种高效环保的空调系统,户式地源热泵中央空调在节能减排、舒适性和可持续发展等方面具有显著优势,受到了越来越多的用户的青睐。
首先,户式地源热泵中央空调的节能减排效果显著。
传统空调系统依赖于燃煤、燃油等能源进行供暖和制冷,造成了大量的能源浪费和环境污染。
而户式地源热泵中央空调则利用地下水、地热等可再生能源进行供暖和制冷,不仅节约了能源,还减少了环境污染。
据统计,户式地源热泵中央空调可以将能耗降低30%以上,大大节约了用户的用能成本。
其次,户式地源热泵中央空调具有优良的舒适性能。
传统空调系统常常存在温差大、管道漏水等问题,给用户带来不便和不舒适。
而户式地源热泵中央空调采用全屋空调方式,不仅可根据用户的需求进行精确调节,还能够实现不同房间的独立控制。
此外,该系统采用无风机工作方式,避免了传统空调系统的噪音和空气流动对人体健康的影响,提供了一个舒适、安静的室内环境。
再次,户式地源热泵中央空调具有可持续发展的潜力。
随着全球环境问题日益突出,可再生能源的开发和利用成为了各国政府的重要战略。
在这一背景下,户式地源热泵中央空调作为一种利用地热、地下水等可再生能源的空调系统,具有广阔的市场前景。
值得一提的是,我国地热资源丰富,可供利用的地热储量居全球第一,这为户式地源热泵中央空调的快速普及提供了有力支撑。
然而,尽管户式地源热泵中央空调具有上述种种优势,但目前市场普及率仍然较低,面临着一些挑战。
首先,由于其产品和安装成本较高,不少中小企业和个人用户在购买时存在经济压力。
其次,相关政策和法规的不健全也制约了该行业的发展。
同时,由于技术水平和市场认知度的不足,很多用户对户式地源热泵中央空调的了解仍然比较有限,对于其优势和适用性尚不清楚。
针对上述问题,政府和企业可以采取一系列措施促进户式地源热泵中央空调行业的健康发展。
地板供冷置热通风复合系统在住宅建筑的应用的开题报告一、研究背景住宅建筑的室内空气质量和室内舒适性是人们越来越重视的问题。
传统的采暖、通风、空调(HVAC)系统虽然可以满足空气温度和湿度的调节,但在省能减排和人体健康方面存在不足,如能源浪费、容易感染交叉感染病毒等。
为解决这些问题,近年来,地板供冷置热通风(UFAD)系统作为一种新的室内环境调控方式出现在人们的视野中。
UFAD系统在温度、湿度、空气质量、舒适性和节能等方面都有很大的优势,成为越来越受欢迎的解决方案。
二、研究目的本文旨在研究地板供冷置热通风(UFAD)系统在住宅建筑中的应用,探索其优势、特点以及有待改进的地方,为该系统的推广和应用提供理论依据和实践指导。
三、研究内容1. UFAD系统的定义、概念和基本原理。
2. UFAD系统在住宅建筑中的应用现状和发展趋势分析。
3. UFAD系统的优缺点,如节能、舒适性、安全性等方面的比较分析。
4. UFAD系统的设计和施工技术要点。
5. UFAD系统的运行维护和管理方法。
四、研究方法本文将采用文献综述法和实例分析法两种研究方法。
文献综述法将分析已有的相关文献,并对UFAD系统的应用进行总结和分析;实例分析法将选取具有代表性的住宅建筑,对其应用UFAD系统的效果进行评估和分析。
五、研究意义本研究对于提高住宅建筑室内环境质量和能源利用效率具有重要意义。
推广和应用UFAD系统有利于节能减排,提高室内空气质量,改善人居环境,增强人体健康。
同时,本研究结果可为住宅建筑设计、施工和运维提供理论基础和实践指导,并为相关产业链的发展提供新的机遇和挑战。
如何选择合适的地板采暖与地暖系统地板采暖和地暖系统是现代家庭中常见的取暖方式。
随着科技的不断发展和人们生活水平的不断提高,越来越多的人开始使用这些技术来改善居住环境。
然而,如何选择合适的地板采暖与地暖系统却成为了一个值得关注的问题。
本文将从以下几个方面介绍如何选择合适的地板采暖与地暖系统。
一、考虑房屋的结构和面积选择地板采暖和地暖系统之前,首先要考虑房屋的结构和面积。
地板采暖适合于房屋面积较小且结构简单的房屋,而地暖系统则适用于面积较大且结构较复杂的房屋。
此外,还要考虑房屋所处的地理位置和气候条件,因为不同气候下的取暖方式也有所区别。
二、了解不同的地板采暖和地暖系统类型在选择地板采暖和地暖系统之前,需要了解不同的系统类型。
地板采暖系统主要有电缆式和水管式两种形式。
电缆式地板采暖适用于房屋结构简单的地面,而水管式地板采暖则适用于较大的房屋和复杂的地面结构。
地暖系统主要有水地暖和电地暖两种类型。
水地暖适用于大面积取暖,而电地暖适用于小区域或局部取暖。
三、考虑能源消耗和使用成本选择地板采暖和地暖系统时,还需要考虑能源消耗和使用成本。
不同的系统在能源消耗和使用成本方面存在差异。
例如,电缆式地板采暖系统使用电能,相对而言能源消耗会比较大,而水管式地板采暖系统则使用热水循环,能源消耗相对较小。
地暖系统中,水地暖使用热水循环,电地暖则直接使用电能。
因此,在选择时需要综合考虑能源消耗和使用成本。
四、关注系统的可维护性和耐久性地板采暖和地暖系统一旦安装,将成为居住环境的一部分。
因此,系统的可维护性和耐久性也是选择的重要因素。
可维护性包括系统的维修和保养是否方便,耐久性则体现在系统的使用寿命和性能稳定性方面。
选择时应当关注供应商的信誉和产品质量,选择品质可靠、维护方便、寿命较长的系统。
综上所述,选择合适的地板采暖与地暖系统需要综合考虑房屋的结构和面积、了解不同的系统类型、考虑能源消耗和使用成本、关注系统的可维护性和耐久性等因素。
装修中的地面采暖设计在装修过程中,地面采暖设计是一个关键的环节。
合理的地面采暖方案不仅可以提供舒适的室内温度,还能提高空气质量,达到节能环保的效果。
本文将探讨装修中地面采暖设计的相关内容,并提供一些建议供大家参考。
一、地面采暖的原理地面采暖是一种通过向地板中加热传达热量的方式来实现室内供暖的方法。
它利用地面的稳定温度传导热量,使室内温暖均匀,不会出现冷热不均的情况。
地面采暖一般采用水暖方式,通过地暖管网将热水输送至地板下,从而发热。
二、地面采暖的优势1. 舒适性:地面采暖可以在室内形成较为均匀的温度分布,避免了传统供暖方式中头部热、脚部冷的问题,提供了更加舒适的室内环境。
2. 节能性:地面采暖采用低温热源,与传统散热器相比,能够实现更高效的供热效果。
此外,由于地面采暖的热源可以使用太阳能、地热能等可再生能源,也可以降低对传统能源的依赖,达到节能环保的效果。
3. 空气质量改善:地面采暖通过辐射方式传热,减少了空气的对流,降低了室内空气中的尘埃、细菌等悬浮物质的产生和传播,有利于改善室内空气质量,减少过敏和呼吸系统疾病的发生。
三、地面采暖设计注意事项1. 地暖管道布置:地暖管道的布置应均匀、紧凑,避免出现管道长度不一致、连接不当等问题。
合理的布置可以保证地面采暖的均匀性和高效性。
2. 保温材料选择:在地面采暖设计中,选择合适的保温材料对于提高地面传热效果至关重要。
常用的保温材料有聚苯板、挤塑板等,应根据实际情况选择合适的材料。
3. 温控系统设置:地面采暖的温度控制非常重要。
可以考虑安装室内温控器,通过设置合适的温度来控制地暖系统的供暖效果,达到舒适、节能的效果。
四、地面采暖设计案例展示以下是一个地面采暖设计案例,供大家参考:地面采暖设计案例:1. 房间类型:客厅- 地暖管道布置:采用环绕式布置,管道间距均匀,保证供热均匀性。
- 保温材料选择:聚苯板,保证地面传热效果。
- 温控系统设置:安装室内温控器,通过调整温度来控制地暖供暖效果。
地板采暖系统及户式地暖中央空调的研究谢鹏肖洪海 林海佳(珠海格力电器股份有限公司,广东 珠海 519070)摘 要 地板采暖以其独特的结构形式、传热方式体现了其他采暖方式所不可具备的优势。
为研究地板采暖的热舒适性,设计了使用电加热为热源的地板采暖实验平台。
在特定条件下测试地板采暖系统正常运行时所需热源的最低水温,并验证了室内空气温度分布及地面温度分布的情况符合热舒适性要求。
最后,结合户式风冷(热泵)中央空调运行特性的理论分析,得出户式中央空调作为地暖热源是可行的。
关键词 地板采暖 温度分布 户式中央空调STUDY ON FLOOR HEATING SYSTEM AND HOUSEHOLD FLOORHEATING CENTRAL AIR-CONDITIONXie Peng Xiao Honghai Lin Haijia(Gree Electric Appliances, Inc. of Zhuhai, Zhuhai Guangdong 519070)Abstract Floor heating system has the predominance of unique structure and heat transfer form, which is different from other heating modes. In order to study its comfortable character, a floor heating system using electric heater as its heat source is designed. When the floor heating system runs normally in the certain condition, the lowest water temperature that it needs is tested. And it validates that the indoor temperature and floor exterior temperature distributions gratify comfortable need. Finally, on the basis of analyzing the running character of household central air conditioning unit in theory, it shows that using household central air conditioning unit as the heat source of floor heating system is feasible. Keywords Floor heating Temperature distribution Household central air conditioning unit0 引言 据有关资料统计,截至2003 年全国集中供热面积已达1516亿m 2。
采暖面积的迅速扩大给各种采暖方式的发展既提供了机遇又带来了挑战,国家为了节约能源、减少环境污染和提高人民的生活舒适度,鼓励相关部门开发和研究新型供暖方式,大力提倡使用节能性和经济性的供暖方式[1]。
近几年,以低温热水作为热源的地板辐射采暖,以其独特的高效节能、舒适环保与符合中医学中“温足凉顶”的健身理论,成为采暖需求的一个新发展趋势。
因此,开发具备地板采暖功能的户式中央空调机组既可以提高人们的采暖舒适性,又响应了国家的节能环保政策,将在我国北方以及长江作者简介:谢鹏,男,硕士研究生中下游区域拥有广阔的市场。
本文从实验的角度验证了低温地板辐射采暖正常运行时所需热源的温度及其分布情况,分析了户式冷水(热泵)中央空调机组作为地暖热源的可行性。
1 地板采暖的传热方式和结构形式 1.1 地板采暖的传热方式及优势地板辐射采暖的传热过程可分为地板内热管向地面层的传热、地板内热管向基础层的传热和地板表面向室内的传热两个过程。
地面层向室内的传热过程可分为对流传热和辐射传热,其中,辐射换热量占总换热量的50%以上[2]。
相对于其他的采暖方式,地板采暖的主要优势如下: (1)温暖舒适。
地板采暖房间温度梯度分布,温足凉顶,促进了血液的循环及新陈代谢,且由于辐射传热量多于对流换热量,室内空气流速较低,减w ww .z hu lo ng .co m少了人体的热量散失,使人倍感舒适。
(2)节能清洁。
由于地暖房间各辐射表面的传热增强,使得在保证舒适度的前提下,室内设计温度可以比对流换热降低2~3℃,节能显著,采暖房间内无空气强对流,使得室内的尘埃飞扬和细菌的传播机率大大减小。
(3)运行费用低,使用寿命长。
目前,低温地板辐射供暖系统水路管材通常采用交联聚乙烯管,具有耐腐蚀、抗老化、地面下无接口、无渗漏,水阻力和膨胀系数小等特点,有效防止水垢的形成,系统管路完全封闭,确保水流通畅。
维护运行费用极低。
如无人为破坏,使用寿命达三十年以上。
(4)美观大方,热源广泛。
地埋采暖设备基本不占用房间面积,不影响房间布局,便于室内装修。
采暖设备可先行独立安装,由用户自己来匹配热源的形式,选择广泛。
1.2 地板采暖的结构形式目前,低温地板辐射采暖从采暖热源的形式分为低温热水地板采暖和地埋电缆采暖;按其有无蓄热介质可分为有蓄热介质型地板采暖和无蓄热介质型地板采暖,其中,有蓄热介质的地暖系统其蓄热介质可以封装在地面层下,也可以箱体的形式独立封装成蓄热器[3]。
图1是无蓄热介质层的低温地板辐射采暖的剖面层,主要分为盘管填充层、找平层和地面层,皆为影响地板传热特性的主要因素。
图1 低温热水地板辐射采暖系统地面剖面图 1.加热盘管 2.伸缩缝 3.固定卡子 4.地面层 5.找平层 6.填充层 7.绝热层 8.基础层填充层的作用主要是为了保护地埋盘管,一般要求采用C15豆石混凝土,豆石粒径宜为5-12mm ,由于工程标准不同,一般要求填充层与找平层的厚度之和不小于50mm 。
地面层是地板辐射的主要散热面,按房间的实际功能需求可敷设的各种地板材料,按导热系数由大到小的排列顺序为:天然石材-瓷砖-复合木地板-实木复合地板-实木地板-化纤地毯-真丝地毯-纯毛地毯。
2 地板采暖系统的实验研究实验环境为一栋高层办公楼顶层内一个无窗单间,房间大小为5.4m×1.6m×2.8m ,室外温度T w =0℃,按民用建筑主要房间负荷取室内温度T n =18℃。
由于围护结构的耗热量为主要耗热量,按式(2-1)进行计算:AR T Q t 0Δ= (2-1) 式中:Q t ——围护结构的基本耗热量,W ;△T ——室内外温度差,℃;R 0——围护结构传热阻,m 2·℃/W ; A ——围护结构面积,m 2。
由于围护结构的热传递主要是外表面对流和围护结构热传导,以及内表面对流。
因此,式中R 0可利用式(2-2)计算[4]:w j n R R R R ++=0 (2-2)式中:R n ——围护结构内表面换热热阻,m 2·℃/W ;R w ——围护结构外表面换热热阻,m 2·℃/W ; R j ——围护结构本体的热阻,m 2·℃/W 。
实验房间内墙面以聚苯乙烯颗粒为保温材料,加入聚合物水泥胶浆,直接抹在内墙面上为保温层,以耐碱玻纤网格布为增加层,以防水抗裂砂浆为保护层,外饰面为涂料,可以有效起到冬季保暖的作用。
墙体为内外面抹灰砖墙,厚度为240mm ,传热系数为0.481m 2·℃/W ,屋顶为钢筋混凝土I 号型,传热系数K 为0.667m 2·℃/W 。
经计算,该房间的热负荷为646W 。
图2 实验盘管布置如图2,实验房间地埋盘管采用PEX 管,公称外径为20mm ,管下绝热层分别采用30mm 离心玻璃棉和50mm 珍珠岩;管间距参照相关规范[5]选取为175mm ,布管方式采用双回型,因建筑面积小,不设伸缩缝。
测试房间地面层采用瓷砖。
为验证低温地板辐射采暖方式的热舒适性,不仅需要确定室内人体活动区的空气温度,而且还要测定室内温度的梯度分布。
因此,本实验在测试间w ww .z hu lo ng .co m内横向均匀地选取四个平面,在水平和垂直方向上的不同地点布置了温度测点,以确定温度梯度,并取房间中心平面距离地面为1.5m 处的测点为基准点,以该点的温度为室内温度。
系统中用于测温的仪器为铜-康铜热电偶,测试点布置如图3。
图3 室内温度测点布置图4 地板表面温度测点布置注:点5为房间的中心点,所有测点在房间的纵向中心线表1 实验房间地板构造层参数填充层 λ1=1.28 W/m 2·℃,δ1=40mm 找平层 λ2=0.93 W/m 2·℃,δ2=10mm地板层(瓷砖)λ3=1.1 W/m 2·℃,δ3=10mm 管间距175mm 管径 Φ20mm 室内设计温度 18 ℃供水温度 37℃~42℃为了研究双回型布置的地板表面温度场的分布,同时考虑到双回型布置方式的“均化”效应,在本实验中根据实际的埋管间距布置热电偶,选取地板上若干点以得出地板温度分布和地板平均温度。
地板表面温度测试布置如图4。
本系统的地板构造层如图1,各层高度数据如表1。
3 户式中央空调机组作为地暖热源可行性研究为了便于控制出水温度,实验房间利用可调电加热作为供热热源,模拟户式冷水(热泵)机组的运行情况,当系统供水温度低于37℃启动电辅助加热器,当系统供水温度高于42℃则关闭电辅助加热器,对地板板体加热和室内供暖。
测试环境温度为0-4℃,初始室外空气温度为2.3℃,室内初始温度为6.2℃,室内地板初始温度为4.8℃。
系统稳定运行48小时,记录了某一时间段内室内平均温度和地板表面平均温度,如表2,并通过热电偶的温度采集绘制了地板表面温度分布图和室内空气温度分布图见图5、图6。
表2 某时间段测试水温供水温度(单位:℃)室内平均温度 地板表面平均温度41.93 18.02 29.23 42.98 18.02 29.16 41.92 17.99 28.32 41.53 18.02 29.11 41.09 18.02 28.97 39.65 17.99 28.18 39.14 18.02 28.04 39.60 17.99 28.53 38.76 17.99 27.69图5 地板表面温度分布图 通过实验研究,由表2、图5可知,当系统供水温度稳定在40℃左右时,地板表面温度基本符合地面辐射供暖技术规程中所规定的温度,即人员活动集中区域地板表面温度不大于29℃。
