1.2 初识视图
郑重其事：说的是做事态度必须要端正，我觉得十分适合视图的学习，视图考
验学者的空间想象力，需要学者认真观察。
1.用正投影原绘制三面投影图，是表达形体的基本方法。 2.建筑工程制图中，通常把建筑形体或组合体的三面投影图称为三面视图（简称三视图）。
3.在生产实践中，仅用三视图有时难以将复杂形体的外部形状和内部结构 完整、清晰的 表达出来。为了便于绘图和读图，需增加一些投影图。
多面正投影图
在原有三个投影面V、H、W的对面，再增设三个分别与它们平行的投影面V1、H1、W1， 形成一个象正六面体的六个投影面（如下页图所示），这六个投影面称为基本投影面。
按观察者→形体→投影面的关系 ，分别得到如下视图： 1、正立面图——从前向后 2、平面图——从上向下
3、左侧立面图——从左向右
正立面图 平面图 平面图
按观察者→形体→投影面的关系 ，分别得到如下视图： 4、右侧立面图——从右向左 5、底面图——从下向上
6、背立面图——从后向前
右侧立面图 底面图
背立面图

第3页，共85页。
6.1.1 基本视图及其配置
1.基本视图的形成
6.1 视图
• 主视图 • 俯视图 • 左视图 • 右视图
从右向左投射
• 仰视图 从下向上投射
• 后视图 从后向前投射
第4页，共85页。
6.1.1 基本视图及其配置
6.1 视图
2.六个基本投影面及其展开
仰视
主视
俯视
第5页，共85页。
内形虚线不画
一半画视图
以对称线为界
一半画剖视图
第27页，共85页。
6.2 剖视图
6.2.2 剖视图的种类及适用重要条件
⒉ 半剖视图 A－A
适用范围： 内、外形都需要表达，而
形状又基本对称时。
B
B
B－B
A
A
第28页，共85页。
6.2 剖视图
6.2.2 剖视图的种类及适用重要条件
⒉ 半剖视图 画半剖视图时必须注意的问题：
3.剖视图的标注
6.2 剖视图
A -A
剖视图的名称
位置在剖视图上 方， 用A-A、B-B 等大写字母表示.
剖切符号
粗短划线表示剖切
位置；箭头表示投
A
A 射方向；字母与产
生剖视图的名称的
字母一致。
省略标注:单一剖切平面，过对称面，按投影关系配置，中间 没有其他图形隔开。
第21页，共85页。
6.2 剖视图
A－A
A B
A
B B－B
第44页，共85页。
6.2 剖视图 6.2.3 剖切面的种类和常用剖切方法
2. 用几个剖切面剖切
（1）用两相交的剖切平面剖切（旋转剖）
假想倾斜部分旋 转到与基本投 影面平行位置

当画出的剖面线与图形的主要 轮廓线或剖面区域的轴线平行时， 该图形的剖面线应画成与水平成 30°或60°角，但其倾斜方向与其 他图形的剖面线一致。
A
A
30°
A－A
二、剖视的种类及适用条件
1.全剖视 用剖切面完全地剖开物体所得的剖视图。
A－A
适用范围：
外形较简单
，内形较复杂，
而图形又不对称
时。
A
A
⒉ 半剖视
⑵ 标注方法 ① 配置在剖切线上的不对称的重合断面
图，可省略字母。
② 对称的重合断面图，可不标注。
6.4 规定画法和简化画法
一、肋板的画法
B
B－B 正确
B－B 错误
规则：
对于机件的肋板，如按
A
A 纵向剖切，肋板不画剖面符
号，而用粗实线将它与其邻
接部分分开。
B A－A
二、均匀分布的肋板及孔的画法
※表示投射方向的箭头尽可能配置在主视图上，只是 表示后视投射方向的箭头才配置在其它视图上。
三、局部视图
局部视图是将物体的某一部分向基本投影面
投射所得的视图。
注意事项：
AA
•用带字母的箭头指明要 表达的部位和投射方向，
B
并注明视图名称。
•局部视图的范围用波浪
线表示。当表示的局部
结构是完整的且外轮廓
B
☆剖切平面通过回转面形成的孔或凹坑的 轴线时
应按剖视画。
☆当剖切平面通过非圆孔，会导致完全分离
的两个断面时，这些结构也应按剖视画。
A
A－A
A－A
A
错误
正确
☆ 用两个或多个相交的剖切平面剖切得出的 移出断面，中间一般应断开。

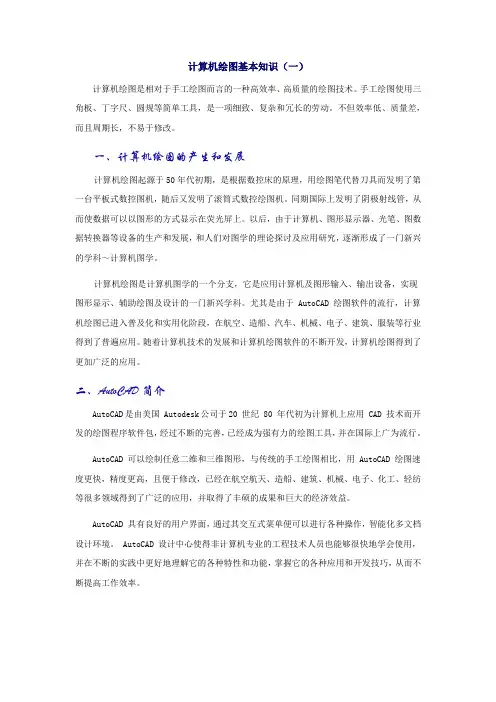

计算机绘图基本知识（一）计算机绘图是相对于手工绘图而言的一种高效率、高质量的绘图技术。

手工绘图使用三角板、丁字尺、圆规等简单工具，是一项细致、复杂和冗长的劳动。

不但效率低、质量差，而且周期长，不易于修改。

一、计算机绘图的产生和发展计算机绘图起源于50年代初期，是根据数控床的原理，用绘图笔代替刀具而发明了第一台平板式数控图机，随后又发明了滚筒式数控绘图机。

同期国际上发明了阴极射线管，从而使数据可以以图形的方式显示在荧光屏上。

以后，由于计算机、图形显示器、光笔、图数据转换器等设备的生产和发展，和人们对图学的理论探讨及应用研究，逐渐形成了一门新兴的学科～计算机图学。

计算机绘图是计算机图学的一个分支，它是应用计算机及图形输入、输出设备，实现图形显示、辅助绘图及设计的一门新兴学科。

尤其是由于 AutoCAD 绘图软件的流行，计算机绘图已进入普及化和实用化阶段，在航空、造船、汽车、机械、电子、建筑、服装等行业得到了普遍应用。

随着计算机技术的发展和计算机绘图软件的不断开发，计算机绘图得到了更加广泛的应用。

二、AutoCAD简介AutoCAD是由美国 Autodesk公司于20 世纪 80 年代初为计算机上应用 CAD 技术而开发的绘图程序软件包，经过不断的完善，已经成为强有力的绘图工具，并在国际上广为流行。

AutoCAD 可以绘制任意二维和三维图形，与传统的手工绘图相比，用 AutoCAD 绘图速度更快，精度更高，且便于修改，已经在航空航天、造船、建筑、机械、电子、化工、轻纺等很多领域得到了广泛的应用，并取得了丰硕的成果和巨大的经济效益。

AutoCAD 具有良好的用户界面，通过其交互式菜单便可以进行各种操作，智能化多文档设计环境。

AutoCAD 设计中心使得非计算机专业的工程技术人员也能够很快地学会使用，并在不断的实践中更好地理解它的各种特性和功能，掌握它的各种应用和开发技巧，从而不断提高工作效率。

开放的体系结构是 AutoCAD 的一大优点，也是受到人们欢迎，在各行各业都得到广泛应用的主要原因。
