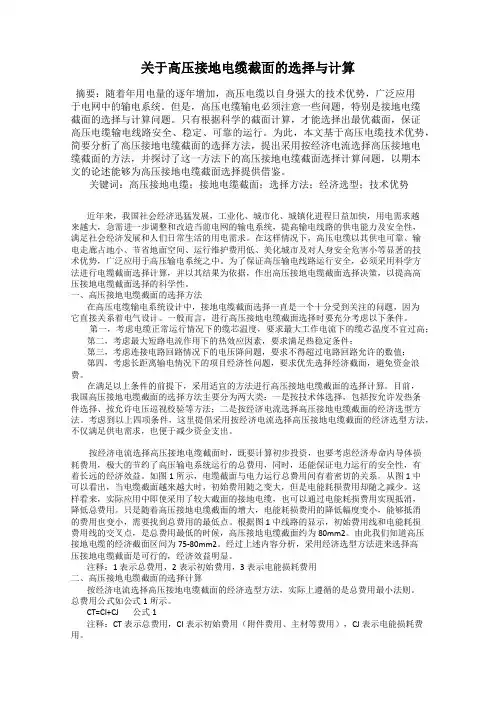

高压电缆截面选择计算书

**集团**化工有限责任公司8×40.5MVA电石工程110KV及10KV电缆选型计算书设计：甘孝文计算：甘孝文**天晟**有限公司2011年11月1日一、110KV电缆选型计算1 设备运行环境条件及电力系统情况注：爬电比距指设备外绝缘的爬电距离与系统最高电压之比。

1.2电力系统情况a、额定工作电压：Uo/U，64/110 kV；b、最高工作电压：Uom/Um，72/126 kV；c、额定频率：50Hz；d、接地方式：中性点直接接地；e、系统短路电流：18.93kA （根据***电力勘测设计院提供的《**集团**化工电石项目配套110KV变电站初步设计说明书》和《**集团**化工有限责任公司***氯碱综合利用工程供电方案研究》中电气部分短路电流计算值）。

1.3 敷设条件、安装位置及环境a、电缆直接敷设在桥架上，排列方式为品字形。

b、敷设方式为机械牵引敷设。

c、最小弯曲半径：敷设安装时： 20 倍电缆平均外径；电缆运行时： 15 倍电缆平均外径；d、导体运行温度：长期正常运行90℃；短路（最长时间5s）250℃。

e、金属外护层接地方式：GIS端直接接地，变压器端保护接地。

f、电缆户内终端垂直安装在支架上，GIS终端垂直安装在GIS屋内配电装置室内。

2.电缆截面选型：2.1 最大运行电流计算(按过负荷30%计算)=276.33A2.2 短路电流校验110KV电缆最大绝热短路电流(1S)的计算：=34.3KA厂家提供的YJLW03-64/110kV-1×240mm2电缆资料其空气中载流量在品字形敷设在电缆桥架中时为570A，电缆导体1秒热短路电流：34.7 kA。

110KV电力电缆要求其热短路电流大于系统短路电流。

2.3电缆选型根据GB/T 11017.2-2002《额定电压110KV交联聚乙烯绝缘电力电缆及附件》附录C的电缆使用环境选择交联聚乙烯绝缘皱纹铝套聚乙烯护套电力电缆。

结论：根据以上计算和电缆的选型要求YJLW03-64/110kV-1×240mm2电缆完全满足本工程要求。

1、电缆截面选择电力电缆平均每公里、每平方毫米的电阻为18欧姆，电力电缆上的电压降不得超过5%，即不得超过10V。

可根据公式：10≥(P/U)*2*18*L/S其中:S表示电力电缆的横截面积,P表示外场子设备的功率,U表示电压,L表示距离。

2、设备用电估算根据国家电缆生产标准，电缆的电阻率应为：18Ω/Km·mm2。

使用VV22-2×Xmm2电缆Km回路阻抗为：2×18/X设备的动态功耗为YW，工作电流为Y/220本设计中车辆监测器距收费站最远距离为ZKm，因此设备回路压降为：(Y/220)×Z×(2×18/X )回路压降小于5%，满足设备使用要求3、工程上常用的估算公式：KW×距离/360＝截面积电工必须要掌握的----电缆截面估算#1先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。

在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。

这电流也称电动机的额定电流。

【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。

【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。

电热是指用电阻加热的电阻炉等。

三相380伏的电热设备，每千瓦的电流为1.5安。

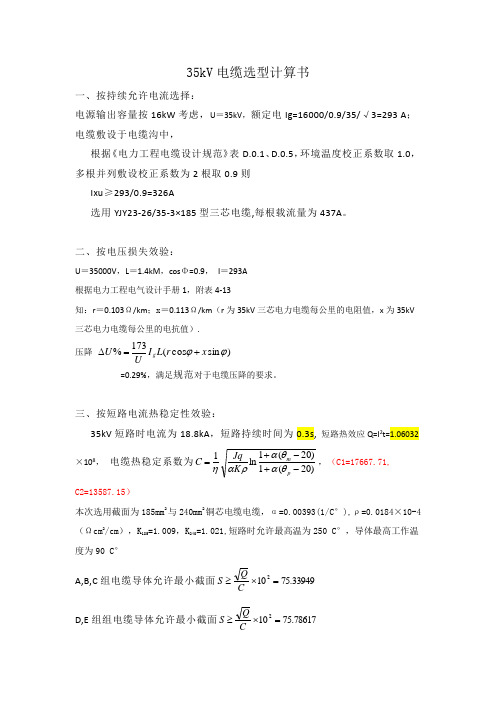

35kV 电缆选型计算书一、按持续允许电流选择：电源输出容量按16kW 考虑，U ＝35kV ，额定电Ig=16000/0.9/35/√3=293 A ； 电缆敷设于电缆沟中，根据《电力工程电缆设计规范》表D.0.1、D.0.5，环境温度校正系数取1.0，多根并列敷设校正系数为2根取0.9则Ixu ≥293/0.9=326A选用YJY23-26/35-3×185型三芯电缆,每根载流量为437A 。

二、按电压损失效验：U ＝35000V ，L ＝1.4kM ，cos Φ=0.9， I ＝293A根据电力工程电气设计手册1，附表4-13知：r ＝0.103Ω/km ；x ＝0.113Ω/km （r 为35kV 三芯电力电缆每公里的电阻值，x 为35kV 三芯电力电缆每公里的电抗值）.压降 )sin cos (173%ϕϕx r L I UU g +=∆ =0.29%，满足规范对于电缆压降的要求。

三、按短路电流热稳定性效验：35kV 短路时电流为18.8kA ，短路持续时间为0.3s, 短路热效应Q=I 2t=1.06032×108， 电缆热稳定系数为)20(1)20(1ln 1-+-+=p m K Jq C θαθαραη，（C1=17667.71, C2=13587.15）本次选用截面为185mm 2与240mm 2铜芯电缆电缆，α=0.00393(1/C °),ρ=0.0184×10-4（Ωcm 2/cm ），K 185=1.009，K 240=1.021,短路时允许最高温为250 C °，导体最高工作温度为90 C °A,B,C 组电缆导体允许最小截面75.33949102=⨯≥C Q SD,E 组组电缆导体允许最小截面75.78617102=⨯≥C Q SYJY23-26/35-3×185电缆截面为185mm2，YJY23-26/35-3×240电缆截面为240mm2，满足规范对于短路热稳定性的要求。

电缆截面选择计算1.计算条件A.环境温度：40℃。

B.敷设方式：●穿金属管敷设；●金属桥架敷设；●地沟敷设；●穿塑料管敷设。

C.使用导线：铜导体电力电缆●6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。

●380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。

2.导线截面选择原则2.1导线的载流量1）载流量的校正A.温度校正K1=√（θn－θa）/（θn－θc）式中：θn：导线线芯允许最高工作温度，℃；XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。

θa：敷设处的环境温度，℃；θc：已知载流量数据的对应温度，℃。

2）敷设方式的校正国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。

综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.73）载流量的校正系数K=K1×K22.2电力电缆载流量表表1 6~10kV XLPE绝缘铜芯电力电缆载流量表表2 0.6/1kV PVC绝缘电力电缆载流量表表3 0.6/1kV XLPE绝缘电力电缆载流量表2.3短路保护协调1）6~10kV回路电力电缆短路保护协调S≥I×√t×102/C式中：S：电缆截面，mm2；I：短路电流周期分量有效值，A；t：短路切除时间，秒。

C：电动机馈线C=15320；其他馈线C=13666 2）380V低压回路电力电缆短路保护协调●配电线路的短路保护协调S≥I×√t/K式中：S：电缆截面，mm2；I：短路电流有效值（均方根值），A；t：短路电流持续作用时间，秒。

K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143●380V电动机回路短路保护协调电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。

2.4电缆的最小截面A.6~10kV电力电缆：根据铜冶炼厂实际使用经验，采用断路器时，最小截面70~95 mm2。

（在新设计的工程中应根据短路电流数据进行计算）B.低压电力电缆：最小截面：4 mm2。

电缆截面选择计算1.计算条件A.环境温度：40℃。

B.敷设方式：●穿金属管敷设；●金属桥架敷设；●地沟敷设；●穿塑料管敷设。

C.使用导线：铜导体电力电缆●6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。

●380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。

2.导线截面选择原则2.1导线的载流量1）载流量的校正A.温度校正K1=√（θn－θa）/（θn－θc）式中：θn：导线线芯允许最高工作温度，℃；XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。

θa：敷设处的环境温度，℃；θc：已知载流量数据的对应温度，℃。

2）敷设方式的校正国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。

综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.73）载流量的校正系数K=K1×K22.2电力电缆载流量表表1 6~10kV XLPE绝缘铜芯电力电缆载流量表表2 0.6/1kV PVC绝缘电力电缆载流量表表3 0.6/1kV XLPE绝缘电力电缆载流量表2.3短路保护协调1）6~10kV回路电力电缆短路保护协调S≥I×√t×102/C式中：S：电缆截面，mm2；I：短路电流周期分量有效值，A；t：短路切除时间，秒。

C：电动机馈线C=15320；其他馈线C=136662）380V低压回路电力电缆短路保护协调●配电线路的短路保护协调S≥I×√t/K式中：S：电缆截面，mm2；I：短路电流有效值（均方根值），A；t：短路电流持续作用时间，秒。

K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143●380V电动机回路短路保护协调电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。

2.4电缆的最小截面A.6~10kV电力电缆：根据铜冶炼厂实际使用经验，采用断路器时，最小截面70~95 mm2。

（在新设计的工程中应根据短路电流数据进行计算）B.低压电力电缆：最小截面：4 mm2。

35kV电⼒电缆计算书1、电缆持续载流量计算本项⽬每10MWP ⼀条汇集线路送出，汇集线路电压等级为35kV ，功率因数按1考虑，则线路最⼤⼯作电流为：θcos 732.1a e U PI ==164.96A则电缆额定载流量I L 应满⾜：a ·I I K L ≥式中，K 为载流量校正系数，满⾜：43t ··K K K K =式中：K t -环境温度下的载流量校正系数；K 3-不同⼟壤热阻系数时，载流量校正系数； K 4-多根电缆并⾏敷设时，载流量校正系数。

2、环境温度载流量校验系数K t 选取环境温度载流量校验系数K t 满⾜下式：12t θθθθ--=m m K式中：m θ为电缆导体最⾼⼯作温度，本⽂取90℃；1θ为对应于额定载流量的基准环境温度，本⽂取20℃；2θ为实际环境温度，地下0.8m 处取30℃则计算可得本项⽬所⽤电缆环境温度校验系数K t =0.933、⼟壤热阻校正系数K 3选取《GB50217-2007电⼒⼯程电缆设计规范》中不同⼟壤热阻系数时电缆载流量校正系数如下表：不同⼟壤热阻系数时电缆载流量的校正系数（K 3）项⽬所在地江西新余市分宜县属亚热带湿润性⽓候，⾬量充沛，且光伏场区紧邻袁河，⼟壤较为湿润，故取⼟壤热阻系数K 3=1。

4、并⾏敷设校正系数K 4选取《GB50217-2007电⼒⼯程电缆设计规范》中⼟中直埋多根电缆并⾏敷设时载流量校正系数如下表：⼟壤中直埋多根并⾏敷设时电缆载流量校正系数（K 4）本项⽬光伏区35kV 电缆最⼤并⾏敷设数量为3根，由上表可得并⾏敷设校正系数K 4=0.87。

5、电缆截⾯选择由以上计算可得汇集电缆载流量L I 为：43t a··K K K I I L=203A本项⽬计划采⽤电缆为ZR-YJV22-26/35型，该型号下各截⾯电缆对应载流量如下表：26/35kv 三芯交联聚⼄烯绝缘电⼒电缆连续负荷参考载流量（A ）本项⽬35kV 电缆均采⽤直埋敷设，则根据各截⾯电缆载流量可得，本期选择35kV 电缆（箱变⾄升压变段）截⾯建议不⼩于70mm 2。

6kV电动机回路电缆截面选择表
注：电动机外壳的接地线截面：
铜导体：≥50 mm2；
钢导体：≥120 mm2。

10kV电动机回路电缆截面选择表
注：电动机外壳的接地线截面：铜导体：≥50 mm2；
钢导体：≥120 mm2。

380V电动机回路PVC电缆截面选择表
第 3 页
续380V电动机回路PVC电缆截面选择表
说明：根据《低压配电设计规范》GB50054-95，相线芯线截面S（mm2）≤16，采用四芯等截面电缆；
相线芯线截面16＜S（mm2）≤35，采用PE线截面为16（mm2）的四芯电缆；
相线芯线截面S（mm2）＞35，采用PE线截面为S/2（mm2）的四芯电缆。

第 4 页
380V电动机回路XLPE电缆截面选择表
第 5 页
续380V电动机回路XLPE电缆截面选择表
说明：根据《低压配电设计规范》GB50054-95，相线芯线截面S（mm2）≤16，采用四芯等截面电缆；
相线芯线截面16＜S（mm2）≤35，采用PE线截面为16（mm2）的四芯电缆；
相线芯线截面S（mm2）＞35，采用PE线截面为S/2（mm2）的四芯电缆。

第 6 页。

电缆截面选择计算书电缆截面选择计算书是电力工程中一项非常重要的计算任务，其基本目的是确定电缆所需的最佳截面积，以确保电缆安全可靠地传输所需的电能。

这项计算任务需要综合考虑电气负荷、传输距离、电压水平以及其它多种参数因素，因此需要进行比较精确的计算和分析。

本文将为读者介绍电缆截面选择计算书的基本概念、计算原理、应用范围及实际应用过程中需要注意的事项等方面的内容。

一、电缆截面选择计算书的基本概念电缆截面选择计算书通常是工程师或技术人员编制的针对具体电力工程项目的计算方案。

这个计算方案中包括了电缆所应承担的最大电流负荷，电缆的电学特性，电缆长度，电气系统的工作电压及功率因数等多个参数。

通过对这些参数进行详细分析和计算，能够得出针对该工程项目的最佳电缆截面配置方案。

针对电缆的截面选择计算工作，核心的计算公式主要包括：$$I_{th}=\frac{K\cdot n\cdot\eta}{D}\left(\frac{T_{ambient}+T_{cable}}{2}\right)^{\alpha}$$ $$S = \frac{\sqrt{3}K_2R_{con}}{\Delta U}$$其中$I_{th}$是电缆的最大允许电流负荷；$K$是电缆绝缘材料的物理常数；$n$是电缆绕组数目；$\eta$是电缆的绕组功率因数；$D$是电缆直径；$T_{ambient}$是环境温度；$T_{cable}$是电缆温度；$\alpha$是温度系数；$S$是电缆的最小截面面积；$K_2$是工程常数；$R_{con}$是电缆的电阻；$\Delta U$是电缆运行的电压降。

二、电缆截面选择计算书的应用范围电缆截面选择计算书主要适用于各种电力工程项目中需要采用电缆进行电力传输的情况。

比如，电缆在楼宇、电站、电力建设工程中应用广泛。

工程师可以根据这些电力工程项目需要，编制出不同的电缆截面选择计算书。

如果在电缆截面选择计算书应用过程中遇到问题，可以结合具体情况参考电缆生产厂家提供的技术手册，进一步明确计算过程，达到更加准确的结果。

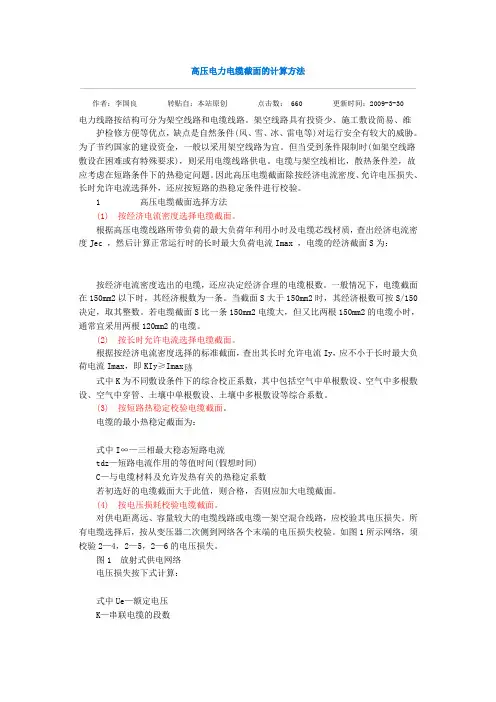

高压电力电缆截面的计算方法作者：李国良转贴自：本站原创点击数：660 更新时间：2009-3-30电力线路按结构可分为架空线路和电缆线路。

架空线路具有投资少、施工敷设简易、维护检修方便等优点，缺点是自然条件(风、雪、冰、雷电等)对运行安全有较大的威胁。

为了节约国家的建设资金，一般以采用架空线路为宜。

但当受到条件限制时(如架空线路敷设在困难或有特殊要求)，则采用电缆线路供电。

电缆与架空线相比，散热条件差，故应考虑在短路条件下的热稳定问题。

因此高压电缆截面除按经济电流密度、允许电压损失、长时允许电流选择外，还应按短路的热稳定条件进行校验。

1 高压电缆截面选择方法(1) 按经济电流密度选择电缆截面。

根据高压电缆线路所带负荷的最大负荷年利用小时及电缆芯线材质，查出经济电流密度Jec ，然后计算正常运行时的长时最大负荷电流Imax ，电缆的经济截面S为：按经济电流密度选出的电缆，还应决定经济合理的电缆根数。

一般情况下，电缆截面在150mm2以下时，其经济根数为一条。

当截面S大于150mm2时，其经济根数可按S/150决定，取其整数。

若电缆截面S比一条150mm2电缆大，但又比两根150mm2的电缆小时，通常宜采用两根120mm2的电缆。

(2) 按长时允许电流选择电缆截面。

根据按经济电流密度选择的标准截面，查出其长时允许电流Iy，应不小于长时最大负荷电流Imax，即KIy≥Imax式中K为不同敷设条件下的综合校正系数，其中包括空气中单根敷设、空气中多根敷设、空气中穿管、土壤中单根敷设、土壤中多根敷设等综合系数。

(3) 按短路热稳定校验电缆截面。

电缆的最小热稳定截面为：式中I∞—三相最大稳态短路电流tdz—短路电流作用的等值时间(假想时间)C—与电缆材料及允许发热有关的热稳定系数若初选好的电缆截面大于此值，则合格，否则应加大电缆截面。

(4) 按电压损耗校验电缆截面。

对供电距离远、容量较大的电缆线路或电缆—架空混合线路，应校验其电压损失。

YJLW02-64/110Kv 交联聚乙烯电力电缆计算书1.电缆结构图一图一是某厂家YJLW系列电缆的电缆结构的主要规格参数。

本次计算以YJLW02-64/110Kv 1*300mm2规格的电缆进行计算。

电气参数如下表：参数名参数描述来源数值单位I电缆的负载电流实际测试数据虚拟计算值Aθo电缆导体表面温度实际测试数据虚拟计算值°Cθc电缆导体温度计算值虚拟计算最高90°C Ro导体在20°C时的直流电阻电缆的规格说明包含0.601*10^-4Ω/mα线芯20°C时的每度温度系数常数根据导体材质查表获得0.00393（铜芯）1/°CDc线芯外直径电缆的规格说明20.6mm2.100%负载稳态载流量计算1.导体交流电阻计算导体直流电阻：R’=Ro*[1+α*(θc-20)]=0.601*10^-4*[1+0.00393*(90-20)]=7.663*10^-5 (Ω/m)集肤效应因数Ys：Xs^2 = 8πf*10^-7/R’ = 1.64Ys = Xs^4/（192+0.8Xs^4）= 0.014邻近效应因数Yp：取s = 250mm；Xp^2 = 8πf*10^-7/R’ = 1.64Yp = 0.0004交流电阻R:R = R’*(1+Ys+Yp) = 7.773*10^-5 (Ω/m)2.介质损耗Wdω= 2πf；ε= 2.5；tgδ=0.001电容：C=1.307*10^-10 (F/m)介质损耗Wd：Wd = ω.c.(Uo^2).tgδ=0.129 (W/m) 3.金属护套损耗因素λ1ρs = 2.84*10^-8 (Ω.m)αs=0.00403 (1/°c)η=0.8ds = (Da + Ds)/2 = 0.074 ms = 200 (mm)As=π.ds.ts=4.65*10^-4 m^2Rs=7.166*10^-5 (Ω.m)交叉互联的单芯电缆涡流损耗：计算结果：β1=117.9gs=1.0125m=0.4384λo=0.0517△1 = 0.01λ=0.054.热阻计算绝缘层热阻T1：计算结果：T1=0.697 km/w外被层热阻T3：计算结果：T3=0.088 km/w5.稳态载流量计算代入各个参数计算I ≈850A3导体温度计算假设表皮温度θo = 35°C，电流 800A代入各参数计算得出θc ≈ 81.4 °C。

1、电缆持续载流量计算本项目每10MWP 一条汇集线路送出，汇集线路电压等级为35kV ，功率因数按1考虑，则线路最大工作电流为：θcos 732.1a e U PI ==164.96A则电缆额定载流量I L 应满足：a ·I I K L ≥式中，K 为载流量校正系数，满足：43t ··K K K K =式中：K t -环境温度下的载流量校正系数；K 3-不同土壤热阻系数时，载流量校正系数； K 4-多根电缆并行敷设时，载流量校正系数。

2、环境温度载流量校验系数K t 选取环境温度载流量校验系数K t 满足下式：12t θθθθ--=m m K式中：m θ为电缆导体最高工作温度，本文取90℃；1θ为对应于额定载流量的基准环境温度，本文取20℃；2θ为实际环境温度，地下0.8m 处取30℃则计算可得本项目所用电缆环境温度校验系数K t =0.933、土壤热阻校正系数K 3选取《GB50217-2007电力工程电缆设计规范》中不同土壤热阻系数时电缆载流量校正系数如下表：不同土壤热阻系数时电缆载流量的校正系数（K 3）项目所在地江西新余市分宜县属亚热带湿润性气候，雨量充沛，且光伏场区紧邻袁河，土壤较为湿润，故取土壤热阻系数K 3=1。

4、并行敷设校正系数K 4选取《GB50217-2007电力工程电缆设计规范》中土中直埋多根电缆并行敷设时载流量校正系数如下表：土壤中直埋多根并行敷设时电缆载流量校正系数（K 4）本项目光伏区35kV 电缆最大并行敷设数量为3根，由上表可得并行敷设校正系数K 4=0.87。

5、电缆截面选择由以上计算可得汇集电缆载流量L I 为：43t a··K K K I I L=203A本项目计划采用电缆为ZR -YJV22-26/35型，该型号下各截面电缆对应载流量如下表：26/35kv 三芯交联聚乙烯绝缘电力电缆连续负荷参考载流量（A ）本项目35kV 电缆均采用直埋敷设，则根据各截面电缆载流量可得，本期选择35kV 电缆（箱变至升压变段）截面建议不小于70mm 2。

10kV进线电缆选型计算书一、载流量校验（1）用电总电流：1173.2I A===（2）ZR-YJV22-3*70电缆长期允许载流量根据《中低压配电网技术导则》，ZR-YJV22-3*70电缆在埋地敷设时长期允许载流量为250A，埋地修正系数Kt=0.95(25°) 即：I=250*0.95=237.5A（3）校验结果：由计算结果可以看到II<1电缆满足载流量要求。

二、热稳定校验（1）校核对象： 10kV进线高压电缆，型号：ZR-YJV22-3*70。

（2）计算电路（3）K点短路电流计算：参考电缆选型资料，ZR-YJV22-3*70电缆阻抗为：X1=0.36欧(三洲站大运行方式阻抗)X2+X3+X4＝0.073(欧/Km)*2.1Km +0.084(欧/Km)*0.2Km+0.091(欧/Km)*0.1Km+=0.179欧211.24k I kA === （4）YJV22-70mm2电缆的最大允许短路电流计算：302010)20(1)20(1ln -⨯⨯-+-+=tA a a akp C I s v zk θθ 式中:A －－电缆导体的截面70mm 2v C －－电缆导体的热容系数，焦／厘米3〃℃（铜导体3.5，铝导体2.48）k －－20℃的导体交流电阻与直流电阻之比（70mm 2取 1.001，95mm 2取1.003，120mm 2取1.006，150mm 2取1.008，185mm 2取1.009，240mm 2取1.021，400 mm 2取1.025）t —故障切除时间（取0.5秒）α—导体电阻系数的温度系数（铜导线0.00393，铝导线0.004） θs －－短路时导体或接头的允许温度 （铜取230℃，铝取200℃）θ0－－短路前导体的运行温度 (取90℃)ρ20---20℃时导体的电阻系数,欧〃毫米/米(铜导体0.0184,铝导体0.031)故：310zk I -= 计算得13.01zk I kA =（5）校验结果： 由计算结果可以看到 zk k I I <2电缆满足热稳定要求。

高压电缆截面选择计算书高压电缆截面选择计算书是一种非常重要的工具，它可以帮助工程师们在设计电路的时候选择合适的电缆截面，从而保证电路正常运转并提高电力系统的可靠性和安全性。

在本文中，我们将详细介绍高压电缆截面选择计算书的相关内容，包括什么是高压电缆、为什么需要选择合适的电缆截面、电缆截面的计算方法以及高压电缆截面选择计算书的使用方法等。

一、什么是高压电缆高压电缆是指运输高电压电能的一种特殊电缆，其额定电压一般在1KV以上。

高压电缆由导体、绝缘材料、套管和护层等部分组成，用于输送电力、信息或电信信号。

在电力系统中，高压电缆主要用于输电、变电所间的连接和设备内部的连接。

二、为什么需要选择合适的电缆截面在设计电路时，选择合适的电缆截面是非常重要的。

如果电缆截面过小，将导致电缆发热、电阻增加、电压降低等问题；如果电缆截面过大，将导致工程投资增加、金属消耗增加等问题。

因此，选择合适的电缆截面是非常必要的，可以避免不必要的损失，并提高电力系统的可靠性和安全性。

三、电缆截面的计算方法电缆截面的计算方法主要有四种，分别是按电压降、按电流密度、按功率密度和按综合性能等。

1、按电压降计算法按电压降计算法是最常用的电缆截面计算方法。

它基于电阻的原理，根据电路中电流的大小和电缆截面的电阻值来确定电压降。

按电压降计算法的公式如下：电压降= 电流× 电缆长度× 电缆电阻根据上述公式，我们可以推导出电缆截面的计算式：电缆截面= 电流× 电缆长度× 系数÷ 允许电压降其中，系数是一个修正系数，其值一般取1.2-1.5。

允许电压降是根据电路电压确定的最大允许电压降，其值通常为5%至10%。

2、按电流密度计算法按电流密度计算法是根据电缆的截面积计算电流密度，然后根据电缆材料的热学参数来计算电缆允许的最大负荷电流，从而推导出电缆截面的大小。

按电流密度计算法的公式如下：允许电流= 截面面积× 电流密度最大允许电流是由电缆材料的热学参数决定的，其值一般为1.5-2A/mm²。

电缆截面的选择方法及计算示例1 按长期允许载流量选择电缆截面为了保证电缆的使用寿命，运行中的导体电缆温度应不超过规定的长期允许工作温度：聚氯乙烯绝缘电缆为70℃，交联聚乙烯绝缘电缆为90℃。

根据这一原则，在选择电缆截面时，必须满足下列条件：Imax≤I0K式中：Imax——通过的最大连续负荷载流量（A）；I0 ——指定条件下的长期允许载流量（A），见附表1；K ——长期允许载流量修正系数，见附表2.举例：某工厂主变压器容量S为12000KVA，若以直埋35KV交联电缆供电，试问应选择多大电缆截面？（土壤温度最高30℃，土壤热阻系数2.5）解：按下列计算电缆线路应通过的电流值I===198（A）查附表1-12得：铜芯交联电缆8.7/10KV 3×95mm2，最大连续负荷载流量为220A，25℃。

由于敷设土壤温度最高为30℃，应进行温度修正。

查附表2-2得修正系数为0.96. I修=220（A）×0.96=211（A）通过土壤温度的修正后该电缆的连续负荷载流量虽只有211（A），仍能满足电缆线路198（A）的要求。

2 按经济电流密度选择电缆截面国际电工委员会标准IEC287-3-2/1995提出了电缆尺寸即导体截面经济最佳化的观点：电缆导体截面的选择，不仅要考虑电缆线路的初始成本，而且要同时考虑电缆在寿命期间的电能损耗成本。

因此要从经济电流密度来选择电缆截面。

（1）经济电流密度计算式：J=（2）电缆经济电流截面计算式：Sj=Imax/J式中：J——经济电流密度（A/mm2）；Sj——经济电流截面（mm2）；B=（1+Yp+Ys）(1+λ1+λ2)，可取平均值1.0014；P20————20℃时电缆导体电阻率（Ω·mm2/m）铜芯为18.4×10-9，，铝芯为31×10-9，计算时可分别取18.4和31。

d20————20℃时电缆导体的电阻温度系数（1/℃）。

Sc=2500mm 2导体直径 dc=61.9mm tic=2.0mm 导体屏蔽直径 Dic=66.4mm ti=24mm Di=114.4mm tiu=1.0mm Du=116.4mm tih=5.0mm Dh=126.4mm til=2.8mm Dl=147.0mm te=5.0mm De=157mm运行系统：三相交流系统,双回路,金属护套单点接地或交叉互联敷设条件：直埋土壤，平行排管敷设导体运行最高工作温度 θc=90℃环境温度：土壤中 θh=26℃标准环境温度θ0=20℃直埋环境热阻系数 1.2Km/w2 导体交流电阻已知：20℃导体直流电阻 R0=0.0000073Ω/m导体温度系数α=0.00393电缆允许最高工作温度θc=90℃最高工作温度下导体直流电阻由下式给出： 各参数值代入，计算得：R'=9.308E-06Ω/m 2.2 集肤效应因数电源系统频率f=50HzKs=0.435Ω/m·HzXs 2=8·π·f·10-7·Ks/R'Xs 2=5.8726集肤效应因数Ys由下式给出：各参数值代入，计算得：Ys=0.15712.3 邻近效应因数Kp=0.37S=350mm(平行排管敷设电缆间距）Xs 2=8·π·f·10-7·Kp/R'Xp 2=4.995Ω/m邻近效应因数Yp由下式给出：对于三根单芯电缆，按平行排列方式：Yp=Yp=0.01122.4 交流电阻220kV电缆工程技术参数计算YJLW03 127/220kV 1×2000mm 2电缆载流量计算书1. 基本条件铝套直径1.2 电缆敷设方式、环境条件和运行状况1.1 电缆结构绝缘直径绝缘屏蔽厚度绝缘屏蔽直径标称截面 导体屏蔽厚度绝缘厚度 肤效应及邻近效应有关，各参数计算如下。

R'=R0[1+α（θc-θ0）]Ys=Xs 4/（192+0.8*Xs 4）缓冲层厚度缓冲层直径 电缆额定载流量计算，即GB/T 10181-20001.3 计算依据铝套厚度PE外护套厚度PE外护套直径 导体损耗主要涉及到导体的交流电阻。

35kV电缆计算书工程名：吉林桦甸一期20MW项目计算者：翟玉思计算时间：2016年12月06日吉林桦甸一期20MW项目位于吉林省桦甸市八道河子镇，海拔约315米。

工程规划装机容量为30MWp，本期建设容量为20MWp，采用66kV电压并入电网。

光伏电站35kV配电装置采用单母线接线，66kV采用线变组接线型式。

计算依据依据《工业与民用配电设计手册第三版》表9-23电缆载流量依据《工业与民用配电设计手册第三版》表9-17、表9-20、表9-22对电缆载流量校正依据《工业与民用配电设计手册第三版》P210（1） 1MWp回路线路电流I n=P√3×U=1000√3×38.5=15A（2）校正系数电缆导体最高运行温度为90℃项目土壤环境温度取30℃，环境温度校正系数K1=1项目土壤热阻系数取2.5K·m/W，土壤热阻校验系数K2=1电缆并列根数为2，电缆并列校正系数K3=0.9总校正系数K=K1×K2×K3=0.9（3）按载流量选择电缆1MWp回路电缆载流量I=I n∗1.1/K=18.3A50mm²电缆载流量为128A，70mm²电缆载流量为159A，95mm²电缆载流量为189A，120mm²电缆载流量为214A。

50mm²电缆 128/18.3=6.9, 即6MWp及以下可选用50mm²电缆70mm²电缆 159/18.3=8.6，即8MWp及以下可选用70mm²电缆95mm ² 电缆 189/18.3=10.3，即10MWp 及以下可选用95mm ²电缆 120mm ²电缆 214/18.3=11.6，即11MWp 及以下可选用120mm ²电缆（4） 电缆热稳定校验35kV 母线短路电流4.205kA=''I短路持续时间t=0.3S （限时电流速断保护整定时间）+0.1S （短路电流持续时间） 铜缆热稳定系数C=137短路直流分量等效时间Teq=0.05SSI T I Q Q Q f z t ·kA 96.7205.405.04.0205.4''t ''2222eq 2=⨯+⨯=+⨯=+=259.20mm cQ S tg =≥经载流量与热稳定综合比较: 6MWp 及以下选用50mm ²电缆 8MWp 及以下选用70mm ²电缆 10MWp 选用95mm ²电缆 11MWp 选用120mm ²电缆。
