组网说明：本案例采用H3C HCL模拟器来模拟IPV6 IBGP一级RR路由反射器典型组网配置！R1与R2属于AS100，R3属于AS200。
R1是R2的RR路由反射器的客户端。
R2与R3为EBGP邻居关系。
要求R1、R2、R3的loopback0能够互通。
配置思路：1、按照网络拓扑图正确配置IP地址2、R1与R2建立IBGP邻居关系，R2配置RR路由反射器客户端，指向R13、R2与R3建立EBGP邻居关系配置过程：R1：<H3C>sysSystem View: return to User View with Ctrl+Z.[H3C]sysname R1[R1]int loopback 1[R1-LoopBack1]ip address 1.1.1.1 32[R1-LoopBack1]quit[R1]int loopback 0[R1-LoopBack0]ipv6 address 3::1 64[R1-LoopBack0]quit[R1]int gi 0/1[R1-GigabitEthernet0/1]des <connect to R2>[R1-GigabitEthernet0/1]ipv6 address 1::1 64[R1-GigabitEthernet0/1]quit[R1]bgp 100[R1-bgp-default]router-id 1.1.1.1[R1-bgp-default]peer 1::2 as-number 100[R1-bgp-default]address-family ipv6 unicast[R1-bgp-default-ipv6]peer 1::2 enable[R1-bgp-default-ipv6]network 3:: 64[R1-bgp-default-ipv6]quit[R1-bgp-default]quitR2：<H3C>sysSystem View: return to User View with Ctrl+Z. [H3C]sysname R2[R2]int loopback 1[R2-LoopBack1]ip address 2.2.2.2 32[R2-LoopBack1]quit[R2]int loopback 0[R2-LoopBack0]ipv6 address 4::1 64[R2-LoopBack0]quit[R2]int gi 0/1[R2-GigabitEthernet0/1]des <connect to R1> [R2-GigabitEthernet0/1]ipv6 address 1::2 64 [R2-GigabitEthernet0/1]quit[R2]int gi 0/0[R2-GigabitEthernet0/0]des <connect to R3> [R2-GigabitEthernet0/0]ipv6 address 2::1 64 [R2-GigabitEthernet0/0]quit[R2]bgp 100[R2-bgp-default]router-id 2.2.2.2[R2-bgp-default]peer 1::1 as-number 100 [R2-bgp-default]peer 2::2 as-number 200 [R2-bgp-default]address-family ipv6 unicast [R2-bgp-default-ipv6]peer 1::1 enable[R2-bgp-default-ipv6]peer 1::1 reflect-client [R2-bgp-default-ipv6]peer 2::2 enable[R2-bgp-default-ipv6]network 4:: 64[R2-bgp-default-ipv6]import-route direct [R2-bgp-default-ipv6]quit[R2-bgp-default]quitR3：<H3C>sysSystem View: return to User View with Ctrl+Z. [H3C]sysname R3[R3]int loopback 1[R3-LoopBack1]ip address 3.3.3.3 32[R3-LoopBack1]quit[R3]int loopback 0[R3-LoopBack0]ipv6 address 5::1 64[R3-LoopBack0]quit[R3]int gi 0/0[R3-GigabitEthernet0/0]des <connect to R2> [R3-GigabitEthernet0/0]ipv6 address 2::2 64 [R3-GigabitEthernet0/0]quit[R3]bgp 200[R3-bgp-default]router-id 3.3.3.3[R3-bgp-default]peer 2::1 as-number 100 [R3-bgp-default]address-family ipv6 unicast [R3-bgp-default-ipv6]peer 2::1 enable[R3-bgp-default-ipv6]network 5:: 64[R3-bgp-default-ipv6]quit[R3-bgp-default]quit分别查看R1、R2、R3的路由表：查看R1的BGP邻居信息：查看R2的BGP邻居信息：查看R3的BGP邻居信息：查看R1的IPV6 BGP路由表：查看R2的IPV6 BGP路由表：[R2]dis bgp routing-table ipv6Total number of routes: 8BGP local router ID is 2.2.2.2Status codes: * - valid, > - best, d - dampened, h - historys - suppressed, S - stale, i - internal, e - externala - additional-pathOrigin: i - IGP, e - EGP, ? - incomplete* > Network : 1:: PrefixLen : 64 NextHop : :: LocPrf :PrefVal : 32768 OutLabel : NULL MED : 0Path/Ogn: ?* > Network : 1::2 PrefixLen : 128 NextHop : ::1 LocPrf :PrefVal : 32768 OutLabel : NULL MED : 0Path/Ogn: ?* > Network : 2:: PrefixLen : 64 NextHop : :: LocPrf :PrefVal : 32768 OutLabel : NULL MED : 0Path/Ogn: ?* > Network : 2::1 PrefixLen : 128 NextHop : ::1 LocPrf :PrefVal : 32768 OutLabel : NULL MED : 0Path/Ogn: ?* >i Network : 3:: PrefixLen : 64 NextHop : 1::1 LocPrf : 100 PrefVal : 0 OutLabel : NULL MED : 0Path/Ogn: i* > Network : 4:: PrefixLen : 64 NextHop : :: LocPrf :PrefVal : 32768 OutLabel : NULLMED : 0Path/Ogn: i* > Network : 4::1 PrefixLen : 128 NextHop : ::1 LocPrf :PrefVal : 32768 OutLabel : NULL MED : 0Path/Ogn: ?* >e Network : 5:: PrefixLen : 64 NextHop : 2::2 LocPrf :PrefVal : 0 OutLabel : NULL MED : 0Path/Ogn: 200i[R2]查看R3的IPV6 BGP路由表：在R1使用loopback0作为源能PING通R2和R3的loopback0:在R2使用loopback0作为源能PING通R1和R3的loopback0:在R3使用loopback0作为源能PING通R1和R1的loopback0:至此，IPV6之IBGP 一级RR路由反射器典型组网配置案例已完成！。

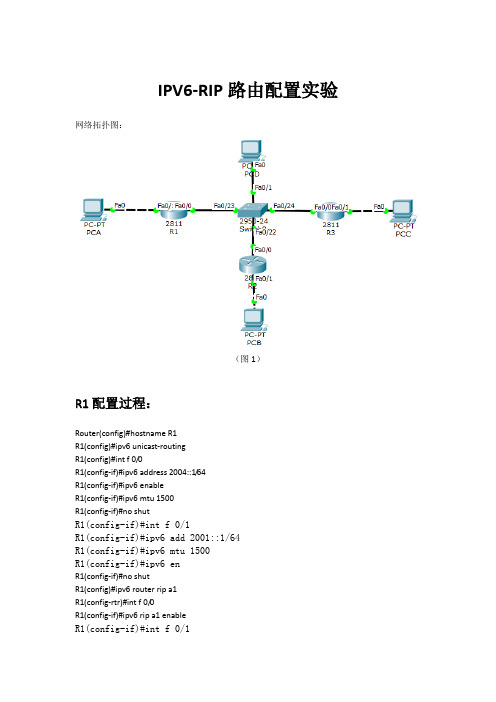

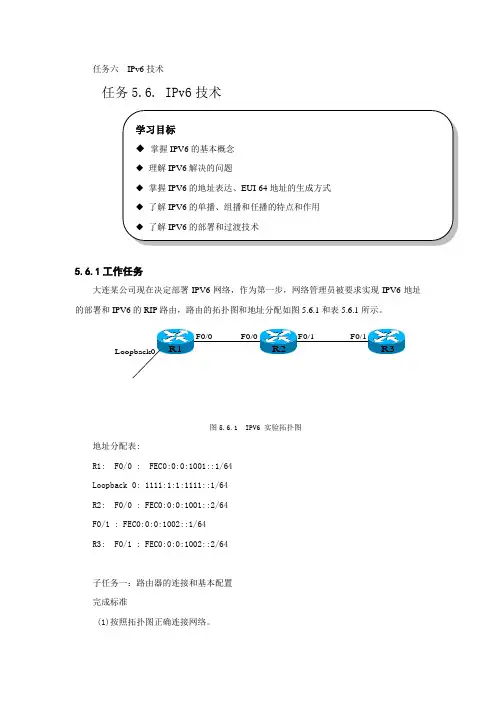

IPV6-RIP路由配置实验网络拓扑图：（图1）R1配置过程：Router(config)#hostname R1R1(config)#ipv6 unicast-routingR1(config)#int f 0/0R1(config-if)#ipv6 address 2004::1/64R1(config-if)#ipv6 enableR1(config-if)#ipv6 mtu 1500R1(config-if)#no shutR1(config-if)#int f 0/1R1(config-if)#ipv6 add 2001::1/64R1(config-if)#ipv6 mtu 1500R1(config-if)#ipv6 enR1(config-if)#no shutR1(config)#ipv6 router rip a1R1(config-rtr)#int f 0/0R1(config-if)#ipv6 rip a1 enableR1(config-if)#int f 0/1R1(config-if)#ipv6 rip a1 enR2配置过程：R2(config)#ipv6 unicast-routingR2(config)#int f 0/0R2(config-if)#ipv6 enableR2(config-if)#ipv6 add 2004::2/64R2(config-if)#ipv6 mtu 1500R2(config-if)#no shutR2(config-if)#int f 0/1R2(config-if)#ipv6 enableR2(config-if)#ipv6 mtu 1500R2(config-if)#ipv6 address 2002::1/64R2(config-if)#no shutR2(config)#ipv6 router rip a2R2(config-rtr)#int f 0/0R2(config-if)#ipv6 rip a2 enR2(config-if)#int f 0/1R2(config-if)#ipv6 rip a2 enableR3配置过程：R3(config)#ipv6 unicast-routingR3(config)#int f 0/0R3(config-if)#ipv6 enableR3(config-if)#ipv6 mtu 1500R3(config-if)#ipv6 add 2004::3/64R3(config-if)#no shutR3(config-if)#int f 0/1R3(config-if)#ipv6 enableR3(config-if)#ipv6 mtu 1500R3(config-if)#ipv6 address 2003::1/64 R3(config-if)#NO SHUTR3(config-if)#exiR3(config)#ipv6 router rip a3R3(config-rtr)#int f 0/0R3(config-if)#ipv6 rip a3 enableR3(config-if)#int f 0/1R3(config-if)#ipv6 rip a3 enablePC获取ipv6地址（以PCB为例）（图2）查看各个路由器路由信息（R2为例）（图3）利用ping测试（PCA ping PCB）（图4）（图5）。
实验二IPv6静态路由在IPv6中，静态路由的写法分三种，分别为：1.直连静态路由（Directly Attached Static Routes）写法为只指定路由的出口，目标网络被认为是和此接口直连的，但此方法在接口为多路访问时，会有问题。
例配：ipv6 route 2022:2:2:22::/64 s1/1说明：到达目标网络2022:2:2:22::/64 的数据包从接口s1/1发出去。
2.递归静态路由（Recursive Static Routes ）写法为只指定路由的下一跳地址，此方法在任何网络环境中可行。
例配：r1(config)#ipv6 route 2022:2:2:22::/64 2012:1:1:11::2说明：到达目标网络2022:2:2:22::/64 的数据包发给下一跳地址2012:1:1:11::2。
3.完全静态路由（Fully Specified Static Routes）写法为同时指定出口和下一跳地址，只有当出口为多路访问时，并且确实需要明确指定下一跳时，才需要写完全静态路由，下一跳必须是和出口同网段的。
例配：r1(config)#ipv6 route 2022:2:2:22::/64 f0/0 2012:1:1:11::2说明：到达目标网络2022:2:2:22::/64 的数据包从接口F0/0发出去，并且交给下一跳地址2012:1:1:11::2。
IPv6静态路由配置实验说明：配置静态路由，使双方都能ping通互相loopback接口的网段。
由于是多路访问接口，所以省去配置直连静态路由的方法。
1.网络初始配置：（1）R1初始配置：r1(config)#ipv6 unicast-routingr1(config)#int f0/0r1(config-if)#ipv address 2012:1:1:11::1/64r1(config)#int loopback 0r1(config-if)#ipv6 address 2011:1:1:11::1/64r1(config-if)#（2）R2初始配置：r2(config)#ipv unicast-routingr2(config)#int f0/0r2(config-if)#ipv address 2012:1:1:11::2/64r2(config)#int loopback 0r2(config-if)#ipv6 address 2022:2:2:22::2/64r2(config-if)#2.在R1上配置递归静态路由（1）配置递归静态路由r1(config)#ipv6 route 2022:2:2:22::/64 2012:1:1:11::2说明：到达目标网络2022:2:2:22::/64 的数据包发给下一跳地址2012:1:1:11::2。
IPv6静态路由配置指导1、笔记本电脑提前安装好secureCRT软件，安装好串口线usb驱动，确保能正常登入路由器、交换机设备。
我的电脑右击--属性得到对话框如下：选择设备管理器--端口，查看对应的端口是COM多少。
2、打开secureCRT软件,创建连接会话，如下图所示：单击CRT菜单栏文件—连接，出现如下连接对话框：选择连接对话框里面的新建会话，如果是选择使用串口（console）登入设备，选择serial 协议；如果选择使用业务口、管理口登入设备，选择Telnet协议。
使用串口（console）登入设备如下图所示，不同设备选择的波特率不同，ZXR1800设备的波特率为115200，ZXR3950设备的波特率为9600，注意数据流控制选项都去除勾选：端口选择前面设备管理器查询得到的COM口编号；ZXR1800设备的波特率为115200，波特率选择不符的话，使用串口将登入不上设备。
ZXR3950设备的波特率为9600，波特率选择不符的话，使用串口将登入不上设备。
选择完这些只需下一步就完成连接配置，可以正常登入设备。
实验拓扑图如下所示：路由器A ：gei_0/1 IPv6地址：1111::1/64;loopback1:2222::2/128路由器B ：gei_0/1 IPv6地址：1111::2/64;loopback1:3333::3/128登入设备后，常用命令如下所示：ZXR10>enablePassword:zxr10 //进入特权模式ZXR10(config)#hostname ZXR10-1800-1-1 //修改设备名称ZXR10-1800-1-1(config)# //修改后的设备名称ZXR10#show version //查看设备版本信息ZXR10#show process //查看设备单板信息 Loopback1 Loopback12222::2/128 3333::3/128ZXR10#show running-config //查看设备全部配置及运行信息ZXR10#show ip interface brief //查看设备全部三层IPv4接口信息ZXR10#show ipv6 interface brief //查看设备全部IPv6接口信息ZXR10#config ter//进入全局配置模式ZXR10#write //保存配置信息命令ZXR10(config)#who // 查看当前用户ZXR10(config)#show username // 查看配置的用户信息，可显示用户名和密码A设备配置端口IPv6地址：ZXR10-1800-1-1#con t //进入全局配置模式ZXR10-1800-1-1config)#interface gei_0/1 //进入接口gei_0/1配置模式ZXR10-1800-1-1(config-if)#ipv6 enable //端口开启IPv6协议ZXR10-1800-1-1(config-if)#ipv6 address 1111::1/64 //配置IPv6地址ZXR10-1800-1-1(config-if)#no shutdown //协议上强制接口upA设备配置Loopback1端口IPv6地址:ZXR10-1800-1-1#con tZXR10-1800-1-1(config)#interface loopback1 //创建loopback接口，序号为1 ZXR10-1800-1-1(config-if)#ipv6 enableZXR10-1800-1-1(config-if)#ipv6 address 2222::2/128 //逻辑接口loopback1添加ipv6地址ZXR10-1800-1-1(config-if)#no shutdown //协议上强制接口upA设备配置完后检查端口是否配置成功：ZXR10-1800-1-1(config-if)#show ipv6 interface briefgei_0/1 [up/up]fe80::4e09:b4ff:feff:42301111::1/64gei_0/2 [disable/down]unassignedgei_0/3 [disable/down]unassignedloopback1 [up/up]fe80::4e09:b4ff:feff:42302222::2/128B设备配置端口IPv6地址：ZXR10#con t //进入全局配置模式ZXR10(config)#interface gei_0/1 //进入接口gei_0/1ZXR10(config-if)#ipv6 enable //端口开启IPv6协议ZXR10(config-if)#ipv6 address 1111::2/64 //配置IPv6地址ZXR10(config-if)#no shutdown //协议上强制接口upB设备配置Loopback1端口IPv6地址:ZXR10-1800-1-2#con tZXR10-1800-1-2(config)#interface loopback1 //创建loopback接口，序号为1ZXR10-1800-1-2(config-if)#ipv6 address 3333::3/128 //逻辑接口loopback1添加ipv6地址ZXR10-1800-1-1(config-if)#ipv6 enableZXR10-1800-1-2(config-if)#no shutdown //协议上强制接口upB设备配置完后检查端口是否配置成功：ZXR10-1800-1-2(config-if)#show ipv6 interface briefgei_0/1 [up/up]fe80::4e09:b4ff:feff:42301111::2/64gei_0/2 [disable/down]unassignedgei_0/3 [disable/down]unassignedloopback1 [up/up]fe80::4e09:b4ff:feff:42303333::3/128配置完后检查设备A、B之间的直连接口是否能ping通：ZXR10-1800-1-1#ping6 1111::2 //A设备ping B设备的接口ZXR10-1800-1-2#ping6 1111::1 //B设备ping A设备的接口，相互ping通数据转发才不会丢包。
Ipv6配置参考预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制Ipv6配置参考1 R41和R42的RIPng的配置R41(config)#ipv6 unicast-routing /* 全局启用IPv6单播路由R41(config)#int e0/0 /* 进入相关接口R41(config-if)#ipv6 add 2000:0:1:41::1/64 /* 配置ipv6地址R41(config-if)#no sh /* 开启接口R41(config-if)#int s 1/1R41(config-if)#clock rate 64000R41(config-if)#ipv6 add 2000:0:1:4142::1/64R41(config-if)#no shR41(config-if)#exitR41(config)#ipv6 router rip TechNow /* 启动RIPng进程（进程名称：TechNow）R41(config-rtr)#exit /* 退出R41(config)#int e0/0 /* 进入相关接口R41(config-if)#ipv6 rip TechNow enable /* 指定该接口启用RIPng TechNow进程。
R41(config-if)#int s 1/1R41(config-if)#ipv6 rip TechNow enableR41(config-if)#endR42(config)#ipv6 unicast-routingR42(config)#int e0/0R42(config-if)#ipv6 add 2000:0:1:42::1/64R42(config-if)#no shR42(config-if)#int s 1/1R42(config-if)#ipv6 add 2000:0:1:4142::100/64R42(config-if)#no shR42(config-if)#exitR42(config)#ipv6 router rip TechNowR42(config-rtr)#exitR42(config)#int e0/0R42(config-if)#ipv6 rip TechNow enR42(config-if)#int s 1/1R42(config-if)#ipv6 rip TechNow enR42(config-if)#end2 验证R41和R42的RIPngR41#sh ipv6 routeR 2000:0:1:42::/64 [120/2] /* 注意这行，是负载均衡的！CCNA 实验中应该见过！via FE80::A8BB:CCFF:FE00:200, Ethernet0/0via FE80::A8BB:CCFF:FE00:200, Serial1/13 利用IPv6 ACL控制RIPng的更新R41(config)#ipv6 access-list D-RIPng /* 创建IPv6 ACLR41(config-ipv6-acl)#deny udp any any eq 521 /* 拒绝udp 协议任意源任意目标目标端口=521 R41(config-ipv6-acl)#per ipv6 any any /* 允许ipv6协议任意源任意目标R41(config-ipv6-acl)#exitR41(config)#int e0/0 /* 进入相关接口R41(config-if)#ipv6 traffic-filter D-RIPng in /* 接口应用ipv6 ACL 方向in。

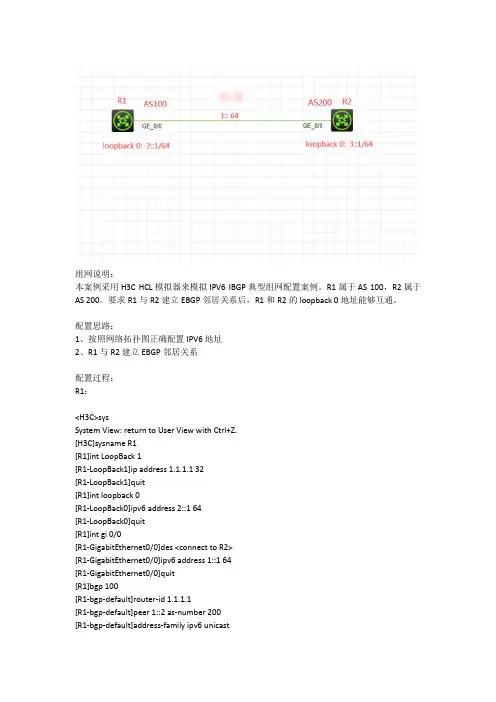

组网说明：本案例采用H3C HCL模拟器来模拟IPV6 IBGP典型组网配置案例。
R1属于AS 100，R2属于AS 200。
要求R1与R2建立EBGP邻居关系后，R1和R2的loopback 0地址能够互通。
配置思路：1、按照网络拓扑图正确配置IPV6地址2、R1与R2建立EBGP邻居关系配置过程：R1：<H3C>sysSystem View: return to User View with Ctrl+Z.[H3C]sysname R1[R1]int LoopBack 1[R1-LoopBack1]ip address 1.1.1.1 32[R1-LoopBack1]quit[R1]int loopback 0[R1-LoopBack0]ipv6 address 2::1 64[R1-LoopBack0]quit[R1]int gi 0/0[R1-GigabitEthernet0/0]des <connect to R2>[R1-GigabitEthernet0/0]ipv6 address 1::1 64[R1-GigabitEthernet0/0]quit[R1]bgp 100[R1-bgp-default]router-id 1.1.1.1[R1-bgp-default]peer 1::2 as-number 200[R1-bgp-default]address-family ipv6 unicast[R1-bgp-default-ipv6]peer 1::2 enable[R1-bgp-default-ipv6]network 2:: 64[R1-bgp-default-ipv6]quit[R1-bgp-default]quitR2：<H3C>sysSystem View: return to User View with Ctrl+Z. [H3C]sysname R2[R2]int loopback 1[R2-LoopBack1]ip address 2.2.2.2 32[R2-LoopBack1]quit[R2]int loopback 0[R2-LoopBack0]ipv6 address 3::1 64[R2-LoopBack0]quit[R2]int gi 0/0[R2-GigabitEthernet0/0]des <connect to R1> [R2-GigabitEthernet0/0]ipv6 address 1::2 64 [R2-GigabitEthernet0/0]quit[R2]bgp 200[R2-bgp-default]router-id 2.2.2.2[R2-bgp-default]peer 1::1 as-number 100 [R2-bgp-default]address-family ipv6 unicast [R2-bgp-default-ipv6]peer 1::1 enable[R2-bgp-default-ipv6]network 3:: 64[R2-bgp-default-ipv6]quit[R2-bgp-default]quit查看R1和R2的路由表：查看R1的BGP邻居信息：查看R2的BGP邻居信息：查看R1的IPV6 BGP路由表：查看R2的IPV6 BGP路由表：R1的loopback0作为源，能PING通R2的loopback0：R2的loopback0作为源，能PING通R1的loopback0：至此，IPV6之EBGP典型组网配置案例已完成！。
IPv6 Static Routing and Summary一 、实验拓扑图： R3R1R2Loopback02001:AB1:0:8::1/642001:AB1:0:9::1/642001:AB1:0:A::1/642001:AB1:0:B::1/642001:AB1:0:C::1/64S1/12001:AB1:0:2::1/64S1/02001:AB1:0:2::2/64S1/12001:AB1:0:3::1/64S1/02001:AB1:0:3::2/64Loopback02001:AB1:0:4::1/64二、实验目的：1、掌握基本的IPv6的配置方法。
2、掌握基于IPv6的静态路由以及路由总结配置。
注意：使用CCNP 标准版完成本实验三、实验步骤1、配置3台路由器的IPv6地址，配置如下：R1(config)#ipv6 unicast-routingR1(config)#interface loopback 0R1(config-if)#ipv6 address 2001:AB1:0:8::1/64R1(config-if)#ipv6 address 2001:AB1:0:9::1/64R1(config-if)#ipv6 address 2001:AB1:0:A::1/64R1(config-if)#ipv6 address 2001:AB1:0:B::1/64R1(config-if)#ipv6 address 2001:AB1:0:C::1/64R1(config)#interface serial 1/1R1(config-if)#ipv6 address 2001:ab1:0:2::1/64R2(config)#ipv6 unicast-routingR2(config)#interface serial 1/0R2(config-if)#ipv6 address 2001:ab1:0:2::2/64R2(config)#interface serial 1/1R2(config-if)#ipv6 address 2001:ab1:0:3::1/64R3(config)#ipv6 unicast-routingR3(config)#interface loopback 0R3(config-if)#ipv6 address 2001:ab1:0:4::1/64R3(config)#interface serial 1/0R3(config-if)#ipv6 address 2001:ab1:0:3::2/642、在R2路由器上使用ping 测试与R1与R3之间的互通性R2#ping 2001:ab1:0:2::1R2#ping 2001:ab1:0:3::23、查看R1的路由表R1#show ipv6 routeIPv6 Routing Table - 14 entriesC 2001:AB1:0:2::/64 [0/0]via ::, Serial1/1 C关键字前缀指出本地连接的网段L 2001:AB1:0:2::1/128 [0/0]via ::, Serial1/1C 2001:AB1:0:8::/64 [0/0]via ::, Loopback0L 2001:AB1:0:8::1/128 [0/0]via ::, Loopback0 L关键字前缀指出此为本地直接主机地址C 2001:AB1:0:9::/64 [0/0]via ::, Loopback0L 2001:AB1:0:9::1/128 [0/0]via ::, Loopback0C 2001:AB1:0:A::/64 [0/0]via ::, Loopback0L 2001:AB1:0:A::1/128 [0/0]via ::, Loopback0C 2001:AB1:0:B::/64 [0/0]via ::, Loopback0L 2001:AB1:0:B::1/128 [0/0]via ::, Loopback0C 2001:AB1:0:C::/64 [0/0]via ::, Loopback0L 2001:AB1:0:C::1/128 [0/0]via ::, Loopback0L FE80::/10 [0/0]via ::, Null0FE80地址前缀为链路本地单播地址，主要用于OSPF路由协议更新时作为其更新的源址L FF00::/8 [0/0]via ::, Null0 多播地址4、在所有路由器上配置到其他非直连网络的静态路由，配置如下：R1(config)#ipv6 route 2001:ab1:0:3::/64 2001:ab1:0:2::2R1(config)#ipv6 route 2001:ab1:0:4::/64 2001:ab1:0:2::2R2(config)#ipv6 route 2001:ab1:0:4::/64 2001:ab1:0:3::2 R3回环口路由R2(config)#ipv6 route 2001:ab1:0:8::/62 2001:ab1:0:2::1 R1回环口的汇总路由R2(config)#ipv6 route 2001:ab1:0:c::/62 2001:ab1:0:2::1 R1回环不可汇总路由R3(config)#ipv6 route ::/0 2001:ab1:0:3::1配置静态默认路由，简化路由配置5、查看R2上的路由表R2#show ipv6 routeIPv6 Routing Table - 9 entriesC 2001:AB1:0:2::/64 [0/0]via ::, Serial1/0L 2001:AB1:0:2::2/128 [0/0]via ::, Serial1/0C 2001:AB1:0:3::/64 [0/0]via ::, Serial1/1L 2001:AB1:0:3::1/128 [0/0]via ::, Serial1/1S 2001:AB1:0:4::/64 [1/0]via 2001:AB1:0:3::2S 2001:AB1:0:8::/62 [1/0]via 2001:AB1:0:2::1S 2001:AB1:0:C::/62 [1/0]via 2001:AB1:0:2::1 手工配置的静态路由，AD为1L FE80::/10 [0/0]via ::, Null0L FF00::/8 [0/0]via ::, Null06、测试静态路由的有效性R3#ping 2001:ab1:0:9::1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 2001:AB1:0:9::1, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 76/88/112 ms。
实验–配置 IPv6 静态路由和默认路由拓扑地址分配表设备接口IPv6 地址/前缀长度默认网关R1 G0/1 2001:DB8:ACAD:A::/64 eui-64 N/AS0/0/1 FC00::1/64 N/A R3 G0/1 2001:DB8:ACAD:B::/64 eui-64 N/AS0/0/0 FC00::2/64 N/A PC-A NIC SLAAC SLAACPC-C NIC SLAAC SLAAC目标第 1 部分：建立网络并配置设备的基本设置•在路由器上启用 IPv6 单播路由并配置 IPv6 编址。
•禁用 IPv4 编址并启用 PC 网络接口的 IPv6 SLAAC。
•使用ipconfig和ping检验 LAN 连接。
•使用show命令检验 IPv6 设置。
第 2 部分：配置 IPv6 静态路由和默认路由•配置直连 IPv6 静态路由。
•配置递归 IPv6 静态路由。
•配置默认 IPv6 静态路由。
背景/场景在本实验中，您将配置整个网络以实现仅使用 IPv6 编址通信，包括配置路由器和 PC。
您将使用无状态地址自动配置 (SLAAC) 为主机配置 IPv6 地址。
还将在路由器上配置 IPv6 静态路由和默认路由，以实现与未直接连接的远程网络的通信。
注意：CCNA 动手实验所用的路由器是采用 Cisco IOS Release 15.2(4)M3（universalk9 映像）的 Cisco 1941 集成多业务路由器 (ISR)。
所用的交换机是采用 Cisco IOS Release 15.0(2)（lanbasek9 映像）的 Cisco Catalyst 2960 系列。
也可使用其他路由器、交换机以及 Cisco IOS 版本。
根据型号以及 Cisco IOS 版本不同，可用命令和产生的输出可能与实验显示的不一样。
请参考本实验末尾的“路由器接口摘要表”以了解正确的接口标识符。
南京信息工程大学实验（实习）报告实验（实习）名称IPv6局域网路由配置实验（实习）日期得分指导教师专业年级班次姓名学号1.实验目的了解IPv6的路由配置方法，分别实现IPv6的静态路由和动态路由。
