电气系统接地和接零保护

保护接零和保护接地
保护接地：电气设备的导体部分或者外壳用足够容量的金属导线或导体可靠的与大地连接，当人体触及带电外壳时，人体相当于接地电阻的一条并联支路，由于人体电阻远远大于接地电阻，所以通过人体的电流将会很小，避免了人身触电事故。

保护接零：电气设备在正常情况下，不带电的金属部分与零线做良好的金属或者导体连接。

当某一相绝缘损坏致使电源相线碰壳，电气设备的外壳及导体部分带电时，因为外壳及导体部分采取了接零措施，该相线和零线构成回路。

保护接地和保护接零的区别：
（1）保护原理不同
保护接地:限制设备漏电后的对地电压，使之不超过安全范围。

保护接零:借助接零线路使设备漏电形成单相短路，促使线路上的保护装置动作，以及时切断故障设备的电源。

（2）适用范围不同
保护接地:适用于一般不接地的高低压电网，也适用于采取了其他安全措施（如装设漏电保护器）的低压电网。

保护接零:只适用于中性点直接接地的低压电网。

（3）线路结构不同
保护接地:电网中可以无工作零线，只设保护接地线。

保护接零:借助接零线路使设备漏电形成单相短路，促使线路上的保护装置动作，以及时切断故障设备的电源。

电气设备接地和接零规定
电气设备的接地和接零是为了保障电气系统的安全运行和保护人身安全。

在国家标准和相关规定中，对电气设备的接地和接零有具体的规定。

1. 接地规定：
a. 电气设备的金属外壳、金属构架等导电部分应当可靠地接地。

接地时可采用金属管道、接地线或接地板等方法。

b. 接地电阻应当小于规定的要求，一般不得大于4Ω。

c. 接地电阻的测试应当由专业人员进行，并按照规定的方法和要求进行。

d. 在易产生静电的场所，应当采取相应的措施，如接地网、接地极等，以消除静电的危险。

2. 接零规定：
a. 交流系统中的零线应当连接到电气设备的零电位点，如设备的中性点或零线端子。

b. 零线的截面积应当满足电气设备的额定电流要求，并应当符合国家标准。

c. 零线的连接应当牢固可靠，接线头应当使用合适的接线方式，如螺栓紧固或压接等。

d. 零线不得与接地线混淆，应当分开设置，并且在电气设备中应当有明显的标识。

以上是电气设备接地和接零的一些规定，具体要求还需根据国家标准和相关规定进行具体的确定。

在实施和使用电气设备时，应当按照相关规定进行设计、安装和维护，以确保电气系统的安全可靠运行。

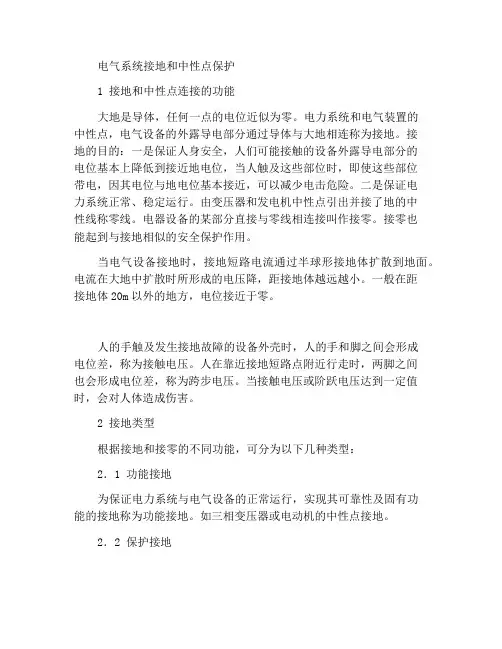

电气系统接地和中性点保护1 接地和中性点连接的功能大地是导体，任何一点的电位近似为零。

电力系统和电气装置的中性点，电气设备的外露导电部分通过导体与大地相连称为接地。

接地的目的：一是保证人身安全，人们可能接触的设备外露导电部分的电位基本上降低到接近地电位，当人触及这些部位时，即使这些部位带电，因其电位与地电位基本接近，可以减少电击危险。

二是保证电力系统正常、稳定运行。

由变压器和发电机中性点引出并接了地的中性线称零线。

电器设备的某部分直接与零线相连接叫作接零。

接零也能起到与接地相似的安全保护作用。

当电气设备接地时，接地短路电流通过半球形接地体扩散到地面。

电流在大地中扩散时所形成的电压降，距接地体越远越小。

一般在距接地体20m以外的地方，电位接近于零。

人的手触及发生接地故障的设备外壳时，人的手和脚之间会形成电位差，称为接触电压。

人在靠近接地短路点附近行走时，两脚之间也会形成电位差，称为跨步电压。

当接触电压或阶跃电压达到一定值时，会对人体造成伤害。

2 接地类型根据接地和接零的不同功能，可分为以下几种类型：2．1 功能接地为保证电力系统与电气设备的正常运行，实现其可靠性及固有功能的接地称为功能接地。

如三相变压器或电动机的中性点接地。

2．2 保护接地为保证人身安全，防止触电事故发生而进行的接地。

例如，电机或其他电气设备的金属外壳接地。

2．3 保护中性点连接在低压三相四线制电气设备中，不带电的金属外壳，用导线与零线连接即为保护中性点连接.2．4 重复接地在中性点直接接地的低压系统中，为确保接零可靠，除在电源中性点进行工作接地外，在零线的其他位置也进行必要的多点接地，如图2。

3 应采用接地和中性连接的设备下列设备或部件应采取接地或接零措施：3．1 电机、变压器。

3．2 室内外配电装置的金属框架和靠近带电部件的金属屏障、金属门。

3．3 室内外布线用金属管。

3．4 电气设备传动装置，如开关等操作机构等。

3．5 电缆接线盒外壳及电缆金属护套。

保护接地与保护接零在电气系统的设计和维护中，保护接地和保护接零这两个概念无疑是非常重要的。

因为它们直接涉及到系统的安全和稳定性。

本文将就这两个概念进行详细的介绍和论述。

一、保护接地保护接地（即PE）是指将电气设备的导电部分与地面连接起来，以确保工作场所的人员和设备能够得到良好的绝缘和保护，同时防止电气设备及其周围产生的静电和过电压等引起的意外事故。

保护接地一般使用黄绿相间的导线来连接。

具体来说，保护接地在以下几个方面起到了重要的作用：1、防止触电危险。

保护接地可以帮助释放电气设备中的漏电流，从而有效防止电气设备中的漏电流对人体产生的威胁。

2、防止设备损坏。

保护接地可以将电气设备产生的过电压引到地面，从而保护设备的安全。

3、防止静电危险。

保持设备的接地状态还可以有效预防产生静电危险。

4、提升信号质量。

一些信号接口需要保持接地状态，以确保数据和信号的质量不受干扰。

二、保护接零电气设备的保护接零（即PE/N）是指将电气设备的导电部分与0V（零位）相连接的一种电气保护措施。

其作用是将设备的零位有效地与地面连接起来，从而保护设备的安全和稳定运行。

通常情况下，保护接零和保护接地是同时存在的。

具体来说，保护接零可以在以下几个方面起到重要作用：1、确保电气设备的安全性。

保护接零可以防止漏电流对设备的损坏和对人员产生安全隐患。

2、提升设备的工作效率。

保护接零可以有效降低环境中电气噪声和干扰，从而提升设备的工作效率。

3、加强设备的稳定性。

保护接零可以通过连接零线和牢固的连接来加强设备的稳定运行。

三、保护接地和保护接零的区别保护接地和保护接零的共同点就是它们都是为了保证电气设备的稳定、安全运行而采取的措施。

但是，它们也存在一些区别。

1、连接方式不同。

保护接地是将设备的导电部分与地面连接，而保护接零是将设备的导电部分与零位相连。

2、作用不同。

保护接地主要是防止漏电流对设备和人员产生危害，同时降低环境中电气噪声和干扰；而保护接零则更加侧重于保证设备的稳定和安全运行。

电气设备接地和接零规定电气设备的接地和接零是保障人们生命安全和电气设备正常运行的重要措施。

接地和接零是两个不同的概念，接地是将电气设备与大地形成良好的导通通路，接零是将电气设备与电源的零线相连。

下面将对电气设备的接地和接零规定进行详细介绍。

对于电气设备的接地规定，首先，要求在电气设备的设计和安装中，必须合理的设置接地装置。

这是基础，也是关键的步骤。

接地装置的设置应符合国家的标准和规范，确保接地装置的可靠性和安全性。

其次，为了确保接地装置的正常运行和持久设备的使用寿命，接地电阻必须符合规定范围。

根据不同的设备和场所，接地电阻的标准有所不同，但一般来说，接地电阻应该控制在一定范围内，以保证接地的效果。

另外，根据电力系统的特点和安全要求，对于一些需要更高接地要求的设备，如变电站、发电机组等，还有一些额外的接地要求。

这些要求主要包括：接地电阻的测试和监测、接地装置的定期维护和检测、接地线路的保护等。

这些要求的目的是确保设备始终处于良好的接地状态，有效地保护设备不受电击和过电压的损坏。

总之，接地规定对电气设备的安全运行是非常重要的。

只有合理设置和使用接地装置，并按照规定的标准进行设置和维护，才能确保电气设备的正常运行和人们的生命安全。

对于电气设备的接零规定，首先，要求设备的外壳和大地之间必须有可靠的接零线来连接。

这是为了将电气设备的外壳和大地之间的电势差降到最低，避免产生电击和其他安全事故。

其次，接零线的引入必须符合相关的标准和规范。

接零线的引入应尽量避免与其他线路和设备的干扰，保证引入的接零线的质量和可靠性。

接零线的引入也要注意防止短路和过载等问题。

最后，要求对接零线进行定期检测和维护。

定期检测接零线的电阻和导通情况，及时发现和解决问题。

同时，还要对接零线的连接进行定期检查，确保其连接牢固可靠。

总之，电气设备的接零规定是为了保障设备的正常运行和人们的生命安全。

只有按照规定的要求进行接零线的引入和维护，才能有效地避免电气设备产生电击和其他安全事故的风险。

电气设备接地、接零保护实在规定电气设备的接地以及接零保护是一项特别紧要的安全措施，可以保护设备以及使用电器的人员免于电击等事故的发生。

在实际生产和使用中，为了保证安全，我们需要遵守一些实在规定。

下面是电气设备接地、接零保护的实在规定。

一、接地规定1.电气设备的接地要求电气设备的接地应符合建筑电气安装规范和相关标准的要求，同时应严格区分保护接地和工作接地。

保护接地一般应采纳浅层接地，工作接地应采纳深埋接地。

2.接地网的规定为了保证接地效果，接地网应当具备以下性质：(1)电阻要小。

电源电极掉电电压不应大于设计时规定的值。

(2)牢靠性要高。

地体与接地砖块、接地母线焊接处应采纳良好的接触方式，以确保电气接触的牢靠性。

(3)接地方式要正确。

设备的接地方式应依据实在情况选择，常用的方式有深埋接地、浅层接地、接地电阻的方法。

二、接零保护规定1.接零保护措施的选择对于带有仿佛于接地的接零线的电器而言，应当使用接零保护措施来保护使用者的安全。

接零保护措施需要依据电器的工作条件、工作场所以及使用环境等多个条件综合考虑，选择对应的保护方式。

2.接零保护措施的构成接零保护措施通常由“三合一”构成：运行零线、保护零线、接地。

(1)运行零线：是电器中用来传输电能的线路。

(2)保护零线：是用于保护电器设备外露的金属零件，防止人员接触到电器设备时发生电击。

(3)接地：是将电器设备接地，以便于在显现安全事故时使电器设备带电频率降至零（即短路地线）。

三、接地与接零保护的实际应用1.使用电气设备须符合规范在使用电气设备时，需要严格依照相关的规范要求进行安装、运行以及维护保养。

在电气设备的运行前，需要验明接地是否符合要求，以及接零保护措施是否完备。

2.组装电气设备需谨慎在组装电气设备时，需要依照电气设备的使用说明进行操作。

操作过程中，应把握好每一个环节，注意不可让任何一项操作失误或疏忽。

组装完毕后，需要全面检查电气设备各个部分是否完整、连贯、封闭。

保护接地和保护接零的使用范围
保护接地和保护接零在电气安全中发挥着重要作用，其使用范围如下：
保护接地
1. 适用于直接触电的危险环境，如电工在进行装配、拆卸、检修电气设备时，必须使用保护接地。

2. 适用于工业、公共场所等大型建筑物，其中含有对人身安全构成危险的设备或设施，如电缆井、变电设备等，必须使用保护接地。

3. 在电路中，如果电源的负极不能与地连接，或因操作失误将电源的正负极接反，会导致电器设备带有高电势，此时需要使用保护接地。

保护接零
1. 适用于单相或三相交流供电中，保护人体不受触电危险。

2. 适用于电气设备中的电缆、器具等外部金属部分或引入的电源导线与设备内接地导线未能直接相连的情况，以保证设备的安全性。

3. 适用于工业场所中需要防止漏电的场合，如弱电设备接地、防爆电器连接等场合，需要使用保护接零。

总之，保护接地和保护接零的使用范围包括各种电气设备、场所和电路，保障人身安全和设备的正常工作。

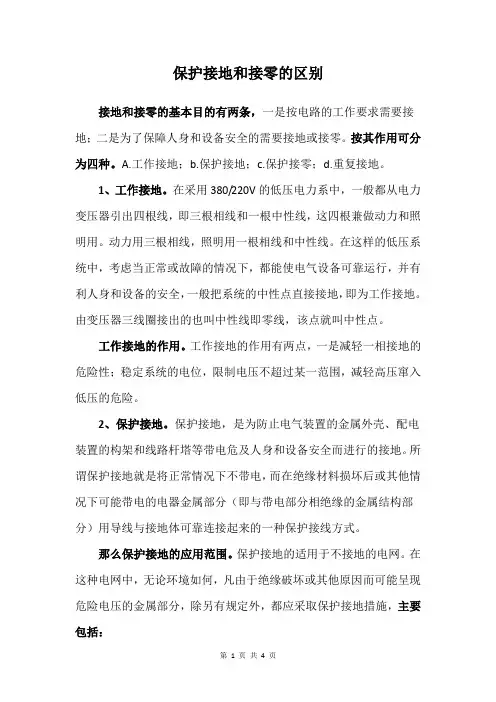

保护接地和接零的区别接地和接零的基本目的有两条，一是按电路的工作要求需要接地；二是为了保障人身和设备安全的需要接地或接零。

按其作用可分为四种。

A.工作接地；b.保护接地；c.保护接零；d.重复接地。

1、工作接地。

在采用380/220V的低压电力系中，一般都从电力变压器引出四根线，即三根相线和一根中性线，这四根兼做动力和照明用。

动力用三根相线，照明用一根相线和中性线。

在这样的低压系统中，考虑当正常或故障的情况下，都能使电气设备可靠运行，并有利人身和设备的安全，一般把系统的中性点直接接地，即为工作接地。

由变压器三线圈接出的也叫中性线即零线，该点就叫中性点。

工作接地的作用。

工作接地的作用有两点，一是减轻一相接地的危险性；稳定系统的电位，限制电压不超过某一范围，减轻高压窜入低压的危险。

2、保护接地。

保护接地，是为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地。

所谓保护接地就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的电器金属部分（即与带电部分相绝缘的金属结构部分）用导线与接地体可靠连接起来的一种保护接线方式。

那么保护接地的应用范围。

保护接地的适用于不接地的电网。

在这种电网中，无论环境如何，凡由于绝缘破坏或其他原因而可能呈现危险电压的金属部分，除另有规定外，都应采取保护接地措施，主要包括：（1）电机、变压器、开关设备、照明器具及其它电气设备的金属外壳、底座及与其相连的传动装置；（2）户内外配电装置的金属构架或钢筋混凝土构架，以及靠近带电部分的金属遮拦或围栏；（3）配电屏、控制台、保护屏及配电柜（箱）的金属框架或外壳；（4）电缆接头盒的金属外壳、电缆的金属外皮和配线的钢管；此外，某些架空电力线路的金属杆塔和钢筋混凝土杆塔、互感器的二次线圈等，也应予以接地3、保护接零。

保护接零就是将设备在正常情况下不带电的金属部分，用导线与系统进行直接相连的方式。

采取保护接零方式，保证人身安全，防止发生触电事故。

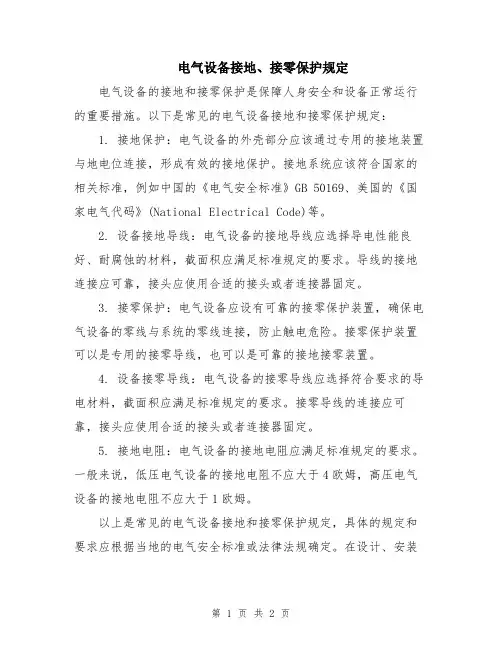

电气设备接地、接零保护规定
电气设备的接地和接零保护是保障人员安全和设备正常运行的重要措施。

以下是关于电气设备接地和接零保护的一些规定：
1. 接地保护：电气设备的金属外壳、导体和其他可导电部分应该通过接地电缆与地面连接，形成可靠的接地路径。

接地的目的是保护人员免受电击，特别是在设备发生故障时。

2. 接零保护：接零保护是指将电气设备的零线与地线连接，形成一个低阻抗的回路。

接零保护的目的是保护人员免受电气设备故障时的触电风险。

在正常情况下，接零保护不会发生电流流动，只有在设备发生故障时，才会有电流流过接零线。

3. 接地电缆：接地电缆应该具备足够的导电能力和机械强度，能够抵抗电线的短期过载和短路电流。

接地电缆应该符合国家或地方的相关标准和规定。

4. 接地电极：接地电极是将电气设备的接地电缆连接到地面的设施。

常用的接地电极包括接地棒、接地网和接地塔等。

5. 接地系统：接地系统是由接地电缆、接地电极和其他设备组成的整体。

接地系统的设计和安装应该符合国家或地方的相关标准和规定。

需要注意的是，具体的接地和接零保护规定可能会因地域和行业的不同而有所变化。

因此，在进行电气设备的接地和接零保护时，应该参考和遵守当地的法律法规和行业标准。
