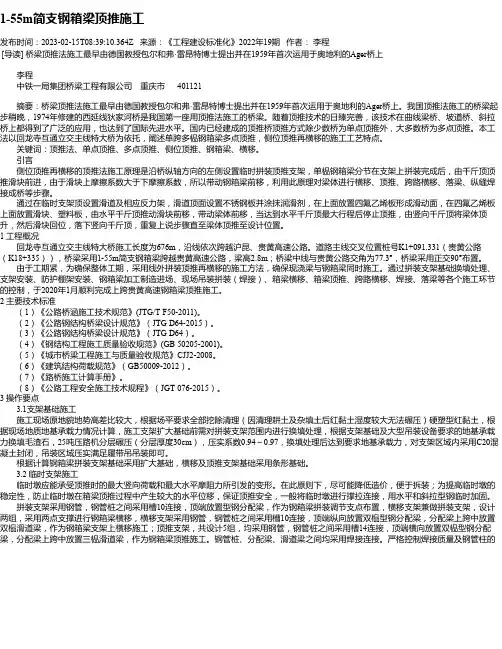

1-55m简支钢箱梁顶推施工发布时间：2023-02-15T08:39:10.364Z 来源：《工程建设标准化》2022年19期作者：李程[导读] 桥梁顶推法施工最早由德国教授包尔和弗·雷昂特博士提出并在1959年首次运用于奥地利的Ager桥上李程中铁一局集团桥梁工程有限公司重庆市 401121摘要：桥梁顶推法施工最早由德国教授包尔和弗·雷昂特博士提出并在1959年首次运用于奥地利的Ager桥上。
我国顶推法施工的桥梁起步稍晚，1974年修建的西延线狄家河桥是我国第一座用顶推法施工的桥梁。
随着顶推技术的日臻完善，该技术在曲线梁桥、坡道桥、斜拉桥上都得到了广泛的应用，也达到了国际先进水平。
国内已经建成的顶推桥顶推方式除少数桥为单点顶推外，大多数桥为多点顶推。
本工法以回龙寺互通立交主线特大桥为依托，阐述单跨多榀钢箱梁多点顶推，侧位顶推再横移的施工工艺特点。
关键词：顶推法、单点顶推、多点顶推、侧位顶推、钢箱梁、横移。
引言侧位顶推再横移的顶推法施工原理是沿桥纵轴方向的左侧设置临时拼装顶推支架，单榀钢箱梁分节在支架上拼装完成后，由千斤顶顶推滑块前进，由于滑块上摩擦系数大于下摩擦系数，所以带动钢箱梁前移，利用此原理对梁体进行横移、顶推、跨路横移、落梁、纵缝焊接成桥等步骤。
通过在临时支架顶设置滑道及相应反力架，滑道顶面设置不锈钢板并涂抹润滑剂，在上面放置四氟乙烯板形成滑动面，在四氟乙烯板上面放置滑块、塑料板，由水平千斤顶推动滑块前移，带动梁体前移，当达到水平千斤顶最大行程后停止顶推，由竖向千斤顶将梁体顶升，然后滑块回位，落下竖向千斤顶，重复上说步骤直至梁体顶推至设计位置。
1 工程概况回龙寺互通立交主线特大桥施工长度为676m，沿线依次跨越沪昆、贵黄高速公路。
道路主线交叉位置桩号K1+091.331（贵黄公路（K18+335）），桥梁采用1-55m简支钢箱梁跨越贵黄高速公路，梁高2.8m；桥梁中线与贵黄公路交角为77.3°，桥梁采用正交90°布置。

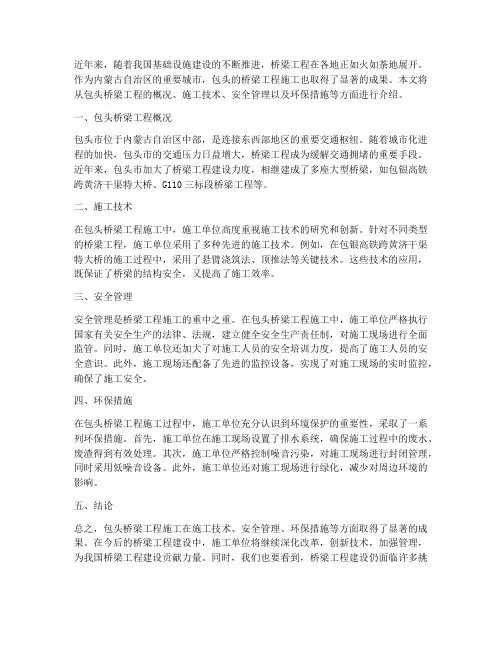

近年来，随着我国基础设施建设的不断推进，桥梁工程在各地正如火如荼地展开。
作为内蒙古自治区的重要城市，包头的桥梁工程施工也取得了显著的成果。
本文将从包头桥梁工程的概况、施工技术、安全管理以及环保措施等方面进行介绍。
一、包头桥梁工程概况包头市位于内蒙古自治区中部，是连接东西部地区的重要交通枢纽。
随着城市化进程的加快，包头市的交通压力日益增大，桥梁工程成为缓解交通拥堵的重要手段。
近年来，包头市加大了桥梁工程建设力度，相继建成了多座大型桥梁，如包银高铁跨黄济干渠特大桥、G110三标段桥梁工程等。
二、施工技术在包头桥梁工程施工中，施工单位高度重视施工技术的研究和创新。
针对不同类型的桥梁工程，施工单位采用了多种先进的施工技术。
例如，在包银高铁跨黄济干渠特大桥的施工过程中，采用了悬臂浇筑法、顶推法等关键技术。
这些技术的应用，既保证了桥梁的结构安全，又提高了施工效率。
三、安全管理安全管理是桥梁工程施工的重中之重。
在包头桥梁工程施工中，施工单位严格执行国家有关安全生产的法律、法规，建立健全安全生产责任制，对施工现场进行全面监管。
同时，施工单位还加大了对施工人员的安全培训力度，提高了施工人员的安全意识。
此外，施工现场还配备了先进的监控设备，实现了对施工现场的实时监控，确保了施工安全。
四、环保措施在包头桥梁工程施工过程中，施工单位充分认识到环境保护的重要性，采取了一系列环保措施。
首先，施工单位在施工现场设置了排水系统，确保施工过程中的废水、废渣得到有效处理。
其次，施工单位严格控制噪音污染，对施工现场进行封闭管理，同时采用低噪音设备。
此外，施工单位还对施工现场进行绿化，减少对周边环境的影响。
五、结论总之，包头桥梁工程施工在施工技术、安全管理、环保措施等方面取得了显著的成果。
在今后的桥梁工程建设中，施工单位将继续深化改革，创新技术，加强管理，为我国桥梁工程建设贡献力量。
同时，我们也要看到，桥梁工程建设仍面临许多挑战，如资金投入、技术创新、人才培养等。
曲线钢箱梁动态支架顶推施工工法一、前言曲线钢箱梁动态支架顶推施工工法是一种适用于大跨度钢箱梁的施工方法，它主要利用动态支架在施工现场进行顶推作业，实现桥梁的快速施工。
该工法具有节约时间、减少人力、降低工程成本等优点，是当前大跨度桥梁施工的主流工法之一。
二、工法特点曲线钢箱梁动态支架顶推施工工法的主要特点包括以下几点：1. 动态支架可以快速移动，适用于大跨度桥梁的施工。
2. 可以操作多台机器，提高施工效率。
3. 采用顶推作业方式，可以降低人工投入量。
4. 施工途中可以随时对工艺进行调整，保证施工质量。
5. 噪音和粉尘污染小，对环境污染低。
三、适应范围曲线钢箱梁动态支架顶推施工工法适用于以下几个范围：1. 钢箱梁跨度为大跨度的桥梁施工。
2. 适用于梁体具有一定的曲度和水平曲线的桥梁。
3. 可以建造拱形、斜拉式和悬索桥式的大跨度桥梁。
4. 可以施工一些边缘具有较高海拔的山区桥梁。
四、工艺原理曲线钢箱梁动态支架顶推施工工法是一种操作控制和技术要求严格的工艺，主要由以下几个步骤组成：1. 建立动态支架动态支架的建立是整个施工过程中最首要的工作，主要包括定位、车辆限高、落地测试、数值监测等。
通过对各个环节的仔细检查和调整，确保起重装置的精度和整个支架系统的稳定性。
2. 制造和预拼组件在施工前，需要提前对钢箱梁完成油漆喷涂和预装构件，这样在施工过程中可以减少对现场的耗损和人工投入工作。
3. 梁体解体和拼组在支架系统确保达到稳定状态之后，需要对钢箱梁进行断裂，并逐一将其组成预装配构件。
此阶段需要对梁体进行多重监测，确保拼装后的桥梁达到设计要求和标准。
4. 顶推作业在梁体组装完成后，通过顶推作业将支架系统逐步推入桥梁预定位点。
在此过程中，需要采取相应的施工措施，以保证钢箱梁的垂直度和成型尺寸。
5. 放入缝隙当钢箱梁位于预定位置之后，需要为其进行缝隙放置，以此调整桥梁的理想状态。
通过固定、夹紧等工艺控制方法，将桥梁固定在支架系统上。

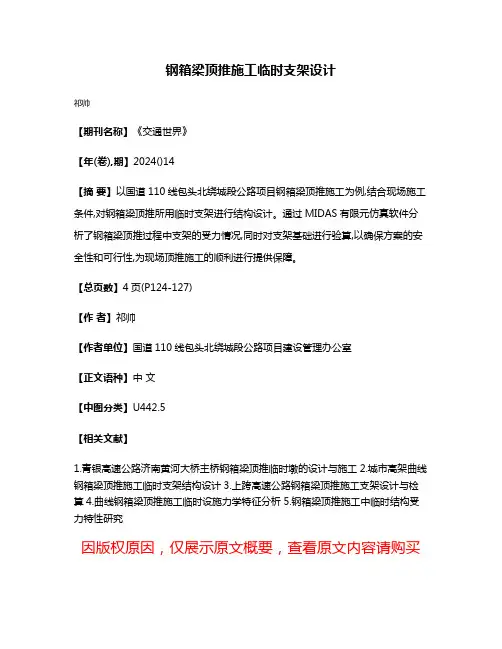

钢箱梁顶推施工临时支架设计
祁帅
【期刊名称】《交通世界》
【年(卷),期】2024()14
【摘要】以国道110线包头北绕城段公路项目钢箱梁顶推施工为例,结合现场施工条件,对钢箱梁顶推所用临时支架进行结构设计。
通过MIDAS有限元仿真软件分析了钢箱梁顶推过程中支架的受力情况,同时对支架基础进行验算,以确保方案的安全性和可行性,为现场顶推施工的顺利进行提供保障。
【总页数】4页(P124-127)
【作者】祁帅
【作者单位】国道110线包头北绕城段公路项目建设管理办公室
【正文语种】中文
【中图分类】U442.5
【相关文献】
1.青银高速公路济南黄河大桥主桥钢箱梁顶推临时墩的设计与施工
2.城市高架曲线钢箱梁顶推施工临时支架结构设计
3.上跨高速公路钢箱梁顶推施工支架设计与检算
4.曲线钢箱梁顶推施工临时设施力学特征分析
5.钢箱梁顶推施工中临时结构受力特性研究
因版权原因，仅展示原文概要，查看原文内容请购买。
浅谈桥梁顶推法施工技术[摘要]阐述了顶推施工法的基本原理，回顾了该项技术的发展历史，重点介绍了该项技术的施工工艺，最后指出了该项技术的优势与不足。
[关键词]桥梁施工顶推法预应力混凝土连续梁桥采用顶推法施工在世界各地颇为盛行。
顶推法的构思来源于钢梁纵向拖拉法，它用千斤顶取代了传统的卷扬机滑车组，用板式滑动装置取代滚筒，这一取代使施工方法得到了发展和提高。
顶推法的施工原理是沿桥纵轴方向的台后开辟预制场地。
分节段预制混凝土梁身，并用纵向预应力筋连成整体，然后通过水平液压千斤顶施力，借助不锈钢板与聚四氟乙烯模压板特制的滑动装置，将梁逐段向对岸顶进，就位后落架，更换正式支座完成桥梁施工。
这样反复循环施工桥梁的方法叫顶推法施工。
1959年，在修建奥地利的ager桥时，顶推法被首次应用。
1962年，在委内瑞拉建成卡caroni河桥时，首先使用了钢导梁和在桥墩间设置临时墩。
随后，顶推施工得到了进一步改进，采用了分节段预制、逐段顶推的工艺，顶推施工法进一步晚上，进而使得该项技术在世界各地得到推广。
我国于1974年首先在狄家河铁路桥上采用顶推法施工，近年来又有多座连续梁桥采用顶推法施工完成，如1988年建成的广东九江大桥引桥、内蒙乌海市黄河大桥以及1996年开工的岳阳洞庭湖大桥引桥等工程。
到目前为止，世界各国采用顶推法施工的大桥有300余座。
1、顶推法的施工程序在桥台后面的引道上或在刚性好的临时支架上设置制梁场，集中制作(现浇或预制装配)箱形梁(约10m-30m为一段)，待有2～3段后，在上、下翼板内施加能承受施工中变号内力的预应力，然后用水平千斤顶等顶推设备将支承在聚四氟乙烯塑料板与不锈钢板滑道上的箱梁向前推移，推出一段再接长一段，这样周期性地反复操作直至最终位置，进而调整预应力，使满足后加恒载和活载内力的需要，最后，将滑道支承移置成永久支座，至此施工完毕。
几个关键步骤的具体做法如下：(1)预置场地设置：预置场地应设在桥台后面的桥轴线的引道或引桥上，当为多点顶推时，可在桥两端设场地，从两端同时顶推，预置场地应考虑梁段悬出时反压段的长度，梁段底板与腹顶板预置长度、导梁拼接长度和机具设备材料进入预置作业线的长度；预置场地的宽度应考虑梁两端的施工作业的需要。
双曲线钢箱梁顶推施工工法双曲线钢箱梁顶推施工工法一、前言双曲线钢箱梁顶推施工工法是一种高效、安全的桥梁施工方法，采用设备在桥梁两侧同时向中间推进的方式，实现梁体的逐步推进。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点双曲线钢箱梁顶推施工工法具有以下特点：1. 极强的适应性：该工法适用于各种高架桥、跨河桥和城市快速路等各类大型桥梁的施工。
2. 高效快速：通过设备同时推进的方式，大大提高了施工效率，节约了时间和人力成本。
3. 维护方便：工法施工过程中，桥梁存在问题时容易进行调整，便于维护和修复。
4. 施工质量高：在施工过程中，能够保证梁体的准确位置和高度，确保桥梁施工的稳定性和承重能力。
三、适应范围双曲线钢箱梁顶推施工工法适用于以下范围：1. 桥梁主跨为双曲线形状的高架桥。
2. 存在径向半径变化较大的桥梁，例如桥梁的两侧跨度相对较小而中间跨度相对较大的桥梁。
四、工艺原理该工法的施工工艺原理是通过预埋在桥墩中的临时梁和设备的协同作业，实现梁体的逐步推进。
在施工工法与实际工程之间的联系上，我们采取了以下技术措施：1.在桥墩上预埋临时梁：为了保证梁体施工的准确性和稳定性，在桥墩上预埋适当长度的临时梁。
2. 采用顶推机设备：通过在临时梁上安装顶推机，实现设备同时推进的方式，推进梁体。
五、施工工艺双曲线钢箱梁顶推施工工法的施工工艺包括以下几个阶段：1. 搭设临时梁：在桥墩上搭设临时梁，保证施工过程中的稳定性。
2. 安装顶推机：在临时梁上安装顶推机设备，保证设备能够顺利推进。
3. 吊装梁体：使用吊车将预制好的双曲线钢箱梁吊装到相应位置。
4. 固定梁体：确保梁体的水平与垂直度，采取固定措施，保证施工质量。
5. 顶推施工：由顶推机推进梁体，直至梁体完全推进到桥梁的中间位置。
6. 结束施工：完成梁体顶推后，拆卸临时梁及顶推机设备，完成施工工程。

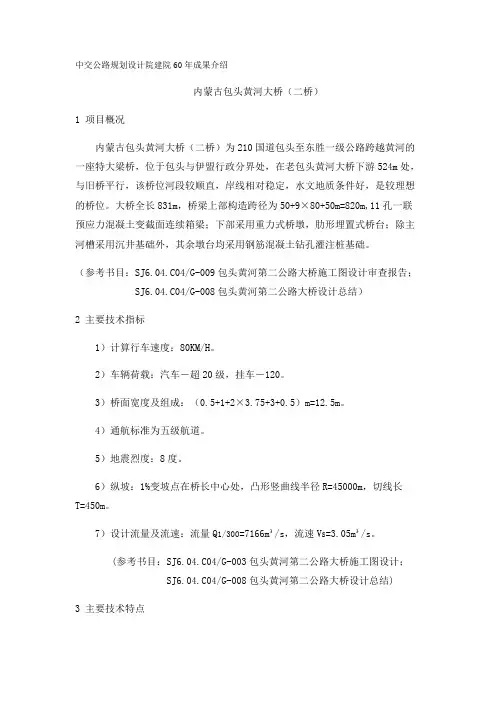

中交公路规划设计院建院60年成果介绍内蒙古包头黄河大桥（二桥）1 项目概况内蒙古包头黄河大桥（二桥）为210国道包头至东胜一级公路跨越黄河的一座特大梁桥，位于包头与伊盟行政分界处，在老包头黄河大桥下游524m处，与旧桥平行，该桥位河段较顺直，岸线相对稳定，水文地质条件好，是较理想的桥位。
