电磁兼容(EMC)设计参考电路

液晶电视的电磁兼容EMC设计方案电磁兼容（EMC）是液晶电视设计中不可避免的重要问题。

如果EMC 设计不好，将会导致电视在播放的过程中出现水波纹以及频闪等问题，严重时将会导致无法收看。

EMC设计实际上就是针对产品中产生的电磁干扰进行优化设计，使之符合各国或地区的EMC标准。

其定义是：设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁干扰（EMI）的能力。

电磁干扰一般都分为两种，传导干扰和辐射干扰。

传导干扰是指通过导电介质把一个电网络上的信号耦合（干扰）到另一个电网络。

辐射干扰是指干扰源通过空间把其信号耦合（干扰）到另一个电网络。

液晶电视结构主要包括：液晶显示模块，电源模块，驱动模块（主要包括主驱动板和调谐器板）以及按键模块。

一般液晶显示模块由生产厂商在生产前已经完成EMC的测试。

这里主要介绍一下设计电源模块、驱动模块、按键模块，以及整机设计时应注意的电磁干扰问题。

电源模块EMC设计电源部分两大主要功能就是实现驱动液晶屏的背光以及为其他模块（包括驱动模块，按键模块）提供直流电源。

电源模块的设计好坏直接影响到整个系统，如果设计不好，将会导致电视出现大的水波纹，严重时将会导致电视不能使用。

同时还会严重影响到附近的其他设备的正常使用。

液晶电视的电源部分采用的都是开关电源。

开关电源引起电磁干扰问题的原因是很复杂的。

设计开关电源时，要防止开关电源对电网和附近的电子设备产生干扰；还要加强开关电源本身对电磁干扰环境的适应能力。

针对开关电源的EMC问题，在设计时应采用以下主要措施：软开关技术：开关器件开通/关断时会产生浪涌电流和尖峰电压，这是开关管产生电磁干扰及开关损耗的主要原因。

软开关技术是减小开关器件损耗和改善开关器件EMC特性的重要方法。

该技术主要是使开关电源中的开关管在零电压、零电流时进行开关转换从而有效地抑制电磁干扰。

调制频率控制：电磁干扰是根据开关频率变化的，干扰的能量集中在离散的开关频率点上导致干扰强度大。

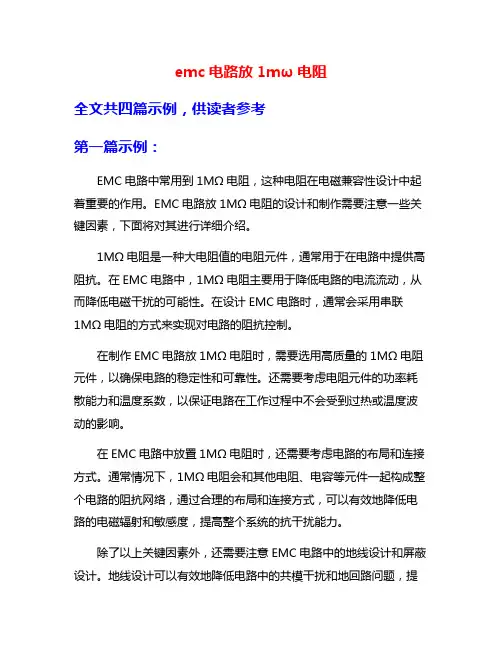

emc电路放1mω电阻全文共四篇示例，供读者参考第一篇示例：EMC电路中常用到1MΩ电阻，这种电阻在电磁兼容性设计中起着重要的作用。

EMC电路放1MΩ电阻的设计和制作需要注意一些关键因素，下面将对其进行详细介绍。

1MΩ电阻是一种大电阻值的电阻元件，通常用于在电路中提供高阻抗。

在EMC电路中，1MΩ电阻主要用于降低电路的电流流动，从而降低电磁干扰的可能性。

在设计EMC电路时，通常会采用串联1MΩ电阻的方式来实现对电路的阻抗控制。

在制作EMC电路放1MΩ电阻时，需要选用高质量的1MΩ电阻元件，以确保电路的稳定性和可靠性。

还需要考虑电阻元件的功率耗散能力和温度系数，以保证电路在工作过程中不会受到过热或温度波动的影响。

在EMC电路中放置1MΩ电阻时，还需要考虑电路的布局和连接方式。

通常情况下，1MΩ电阻会和其他电阻、电容等元件一起构成整个电路的阻抗网络，通过合理的布局和连接方式，可以有效地降低电路的电磁辐射和敏感度，提高整个系统的抗干扰能力。

除了以上关键因素外，还需要注意EMC电路中的地线设计和屏蔽设计。

地线设计可以有效地降低电路中的共模干扰和地回路问题，提高EMC电路的抗干扰能力。

而屏蔽设计则可以有效地阻止外部电磁场的干扰进入电路中，进一步提高整个系统的抗干扰能力。

EMC电路中放1MΩ电阻是一个复杂的工程问题，需要综合考虑电路的设计、制作、布局、连接、地线和屏蔽等多个方面因素。

只有在全面考虑了这些因素的基础上，才能设计出具有良好电磁兼容性的高质量EMC电路。

希望以上内容对您有所启发。

第二篇示例：EMC电磁兼容是指电子产品在电磁环境中能够正常工作而不产生干扰或受到干扰的能力。

在现代电子产品中，EMC问题已经变得越来越重要，因为电子产品之间的干扰会导致系统性能下降甚至损坏。

在EMC电路设计中，常常会遇到需要放置1MΩ电阻的情况。

1MΩ电阻是一种高阻抗的元件，用于限制电流流过的路径，起到隔离和保护的作用。

在EMC设计中，放置1MΩ电阻的主要目的是消除电磁干扰，防止系统之间互相干扰。

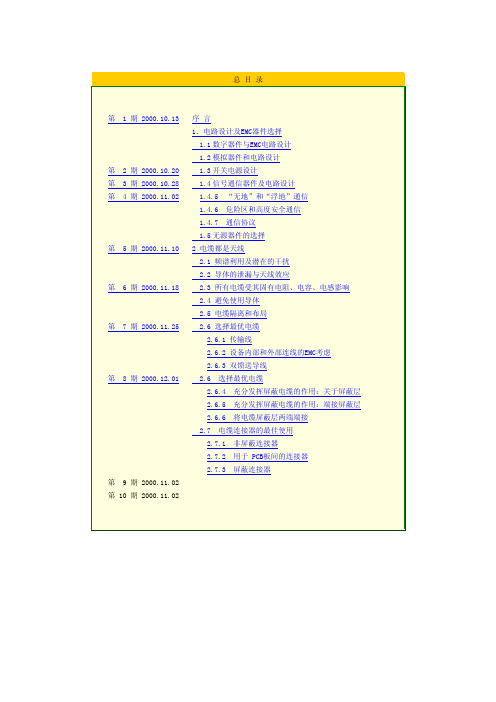

总 目 录第 1 期 2000.10.13序 言1．电路设计及EMC器件选择1.1数字器件与EMC电路设计1.2模拟器件和电路设计第 2 期 2000.10.20 1.3开关电源设计第 3 期 2000.10.28 1.4信号通信器件及电路设计第 4 期 2000.11.02 1.4.5 “无地”和“浮地”通信1.4.6 危险区和高度安全通信1.4.7 通信协议1.5无源器件的选择第 5 期 2000.11.10 2 电缆都是天线2.1 频谱利用及潜在的干扰2.2 导体的泄漏与天线效应第 6 期 2000.11.18 2.3 所有电缆受其固有电阻、电容、电感影响2.4 避免使用导体2.5 电缆隔离和布局第 7 期 2000.11.25 2.6 选择最优电缆2.6.1 传输线2.6.2 设备内部和外部连线的EMC考虑2.6.3 双馈送导线第 8 期 2000.12.01 2.6 选择最优电缆2.6.4 充分发挥屏蔽电缆的作用：关于屏蔽层2.6.5 充分发挥屏蔽电缆的作用：端接屏蔽层2.6.6 将电缆屏蔽层两端端接2.7 电缆连接器的最佳使用2.7.1 非屏蔽连接器2.7.2 用于 PCB板间的连接器2.7.3 屏蔽连接器第 9 期 2000.11.02第 10 期 2000.11.02本 期 目 录序 言1．电路设计及EMC器件选择1.1数字器件与EMC电路设计1.2模拟器件和电路设计序 言新的一篇连载文章又开始了。

这篇文章给出了在电气/电子/结构设计中实用的电磁兼容技术。

全部内容预计6个月登完。

本文的读者对象为电子产品设计人员，产品范围包括了从电源模块、单板计算机、马达驱动器等零部件到独立的或联网的产品，如计算机、视听设备、仪器等整个范围。

文章中介绍的技术包括：1. 电路设计（数字电路、模拟电路、开关电源、通信设备）和器件选择2. 电缆和连接器3. 滤波器和瞬态干扰抑制4. 屏蔽5. 线路板设计（包括传输线）6. 静电放电、机电设备和电源功率因数校正由于已经有很多关于以上问题的教科书，因此这篇文章仅将问题提出并介绍最实用技术中的一些关键点，这些内容都是十分重要且实用的。

iec 61000-6-4-2011电磁兼容(emc) 第6-4 部分通用标准工业环境用发射标准【1. 引言】1.1 概述本文旨在介绍IEC 61000-6-4-2011电磁兼容(EMC)标准的第6-4部分，即工业环境用发射标准。

随着现代工业生产的发展与智能化程度的提高，电子设备和系统在工业环境中广泛应用。

然而，在这些复杂的环境下，各种电气设备之间可能会发生相互干扰的现象，对其正常运行造成影响。

为了解决这一问题，并保证工业环境中各类电子设备之间的相互兼容性，IEC（国际电工委员会）制定了一系列关于电磁兼容的标准。

其中，IEC 61000-6-4-2011是针对工业环境中电磁干扰发射水平的标准。

本文将详细介绍该标准的背景、应用领域以及相关要求。

1.2 文章结构本文主要分为五个部分：引言、IEC 61000-6-4-2011电磁兼容介绍、发射标准概述、IEC 61000-6-4-2011发射标准详解以及结论与建议。

在引言部分，将对本文的目的和结构进行说明；其后，在第二部分将介绍IEC 61000-6-4-2011标准的概要、背景以及应用领域；第三部分将对发射标准进行概述，包括定义、重要性以及在工业环境中的作用；随后，在第四部分将详细解读IEC61000-6-4-2011发射标准的内容，并探讨其发射限值要求解析、测量方法以及测试设备要求；最后，我们在第五部分总结对IEC 61000-6-4-2011发射标准的评价，并对未来工业环境下电磁兼容问题提出展望与建议。

1.3 目的本文旨在全面介绍IEC 61000-6-4-2011标准中关于工业环境用发射标准的内容。

通过深入了解该标准的定义、重要性和应用领域，读者能够更好地理解工业环境下电磁兼容问题，并掌握相关测试方法和设备要求。

本文还将对该标准进行评价与总结，并提供展望和建议，帮助读者更好地处理工业环境中可能出现的电磁兼容问题，以确保电子设备在工业环境中的正常运行。

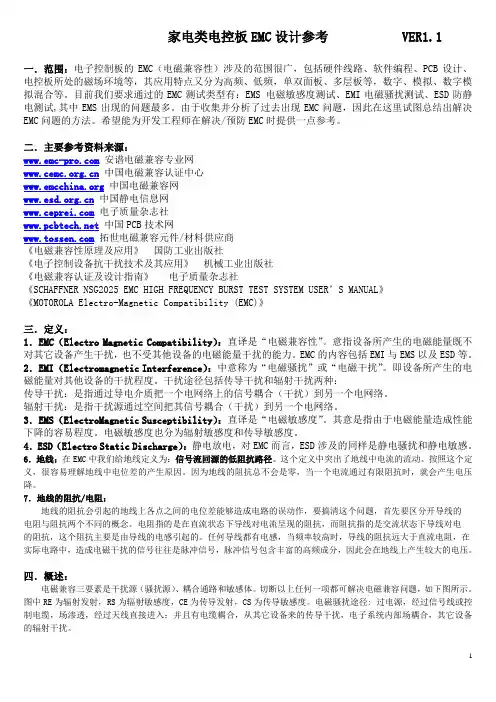

家电类电控板EMC设计参考 VER1.1一．范围：电子控制板的EMC（电磁兼容性）涉及的范围很广，包括硬件线路、软件编程、PCB设计、电控板所处的磁场环境等，其应用特点又分为高频、低频，单双面板、多层板等，数字、模拟、数字模拟混合等。

目前我们要求通过的EMC测试类型有：EMS 电磁敏感度测试、EMI电磁骚扰测试、ESD防静电测试,其中EMS出现的问题最多。

由于收集并分析了过去出现EMC问题，因此在这里试图总结出解决EMC问题的方法。

希望能为开发工程师在解决/预防EMC时提供一点参考。

二．主要参考资料来源： 安谱电磁兼容专业网 中国电磁兼容认证中心中国电磁兼容网中国静电信息网 电子质量杂志社中国PCB技术网 拓世电磁兼容元件/材料供应商《电磁兼容性原理及应用》国防工业出版社《电子控制设备抗干扰技术及其应用》机械工业出版社《电磁兼容认证及设计指南》电子质量杂志社《SCHAFFNER NSG2025 EMC HIGH FREQUENCY BURST TEST SYSTEM USER’S MANUAL》《MOTOROLA Electro-Magnetic Compatibility (EMC)》三．定义：1．EMC（Electro Magnetic Compatibility）：直译是“电磁兼容性”。

意指设备所产生的电磁能量既不对其它设备产生干扰，也不受其他设备的电磁能量干扰的能力。

EMC的内容包括EMI与EMS以及ESD等。

2．EMI（Electromagnetic Interference）：中意称为“电磁骚扰”或“电磁干扰”。

即设备所产生的电磁能量对其他设备的干扰程度。

干扰途径包括传导干扰和辐射干扰两种：传导干扰：是指通过导电介质把一个电网络上的信号耦合（干扰）到另一个电网络。

辐射干扰：是指干扰源通过空间把其信号耦合（干扰）到另一个电网络。

3．EMS（ElectroMagnetic Susceptibility）：直译是“电磁敏感度”。

通讯接口RS485的电磁兼容设计方案一.原理图设计方案1. RS485接口6KV防雷电路设计方案图1 RS485接口防雷电路接口电路设计概述：RS485用于设备与计算机或其它设备之间通讯，在产品应用中其走线多与电源、功率信号等混合在一起，存在ＥＭＣ隐患。

本方案从EMC原理上，进行了相关的抑制干扰和抗敏感度的设计，从设计层次解决EMC问题。

电路EMC设计说明：（1）电路滤波设计要点：L1为共模电感，共模电感能够对衰减共模干扰，对单板内部的干扰以及外部的干扰都能抑制，能提高产品的抗干扰能力，同时也能减小通过429信号线对外的辐射，共模电感阻抗选择范围为120Ω/100MHz ~2200Ω/100MHz，典型值选取1000Ω/100MHz；C1、C2为滤波电容，给干扰提供低阻抗的回流路径，能有效减小对外的共模电流以同时对外界干扰能够滤波；电容容值选取范围为22PF~1000pF，典型值选取100pF；若信号线对金属外壳有绝缘耐压要求，那么差分线对地的两个滤波电容需要考虑耐压；当电路上有多个节点时要考虑降低或去掉滤波电容的值。

C3为接口地和数字地之间的跨接电容，典型取值为1000pF，C3容值可根据测试情况进行调整；（2）电路防雷设计要点：为了达到IEC61000-4-5或GB17626.5标准，共模6KV，差摸2KV的防雷测试要求，D4为三端气体放电管组成第一级防护电路，用于抑制线路上的共模以及差模浪涌干扰，防止干扰通过信号线影响下一级电路；气体放电管标称电压VBRW要求大于13V，峰值电流IPP要求大于等于143A；峰值功率WPP要求大于等于1859W；PTC1、PTC2为热敏电阻组成第二级防护电路，典型取值为10Ω/2W；为保证气体放电管能顺利的导通，泄放大能量必须增加此电阻进行分压，确保大部分能量通过气体放电管走掉；D1~D3为TSS管（半导体放电管）组成第三级防护电路，TSS管标称电压VBRW要求大于8V，峰值电流IPP要求大于等于143A；峰值功率WPP要求大于等于1144W；接口电路设计备注：如果设备为金属外壳，同时单板可以独立的划分出接口地，那么金属外壳与接口地直接电气连接，且单板地与接口地通过1000pF电容相连；如果设备为非金属外壳，那么接口地PGND与单板数字地GND直接电气连接。

单片机系统中的EMC电磁兼容性设计EMC电磁兼容性包括EMI(interference)和EMS(susceptibility),也就是电磁干扰和电磁抗干扰。

随着智能化技术的发展，单片机的应用也日益广泛。

虽然单片机本身有一定的抗干扰能力，但是用单片机为核心组成的控制系统在应用中，仍存在着电磁干扰的问题。

为防止外界对系统的EMI，并确保单片机控制系统安全可靠地运行，必须采取相应的EMS措施。

1 EMI的产生原因分析在单片机系统的工作环境中，往往有许多强电设备，特别是电机启动和继电器的吸合将对单片机产生强烈的干扰，使用示波器的话可以看到电源电压波形上有明显的毛刺干扰。

此外受到条件限制有时单片机控制系统的各部分之间要有较远的距离，数据和控制线使用较长的导线且没有良好的屏蔽措施，这会使得电磁干扰就更容易混入系统之中。

总之对单片机系统的EMI总是以辐射、电源回路等方式进入的，其途径主要有三种，第一是输入途径，它使得模拟信号出现失真，数字信号产生错误，系统如根据有问题的信号进行运算处理结果将必然是错误的。

第二是输出途径，干扰会和各输出信号叠加，造成输出信号混乱，不能将系统真实的处理结果进行表达。

第三是单片机内部总线干扰，干扰使得控制、地址、数据总线上的内部数字信号错乱，使MCU出错，程序跑飞，甚至当机。

2 EMS技术的主要研究方向针对单片机系统中干扰产生的原因和途径，EMS技术主要研究方向集中于硬件的屏蔽、隔离、滤波、接地以及软件编程等方面。

屏蔽主要适用于切断通过静电耦合、感应耦合或交变电磁场耦合形成的电磁噪声传播途径。

分别对应于此三种耦合可以采取静电屏蔽、磁场屏蔽与电磁屏蔽。

屏蔽技术的研究方向主要是如金属、磁性、复合材料等各种材料的屏蔽效能，如多层、单层、孔隙等各种结构的屏蔽效能，各种形状的屏蔽体的屏蔽效能以及屏蔽体的设计以及屏蔽与接地的关系等。

隔离是用于切断传导形式的电磁噪声的传播途径。

隔离技术的研究方向主要采用直交流继电器、隔离变压器或光电隔离器件等进行隔离。

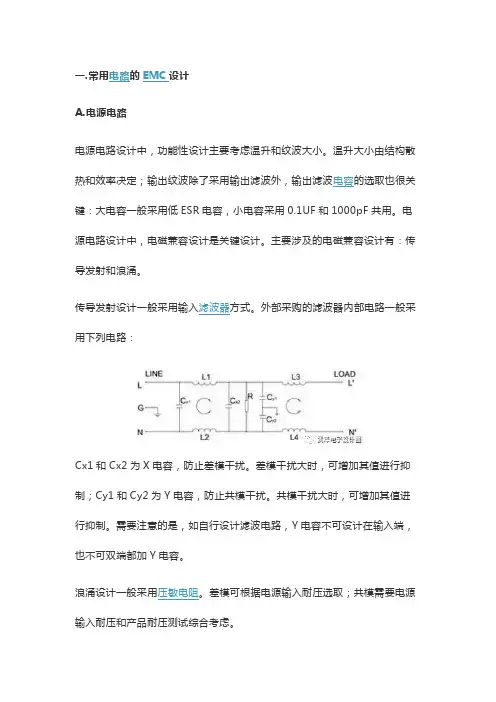

一.常用电路的EMC设计A.电源电路电源电路设计中，功能性设计主要考虑温升和纹波大小。

温升大小由结构散热和效率决定；输出纹波除了采用输出滤波外，输出滤波电容的选取也很关键：大电容一般采用低ESR电容，小电容采用0.1UF和1000pF共用。

电源电路设计中，电磁兼容设计是关键设计。

主要涉及的电磁兼容设计有：传导发射和浪涌。

传导发射设计一般采用输入滤波器方式。

外部采购的滤波器内部电路一般采用下列电路：Cx1和Cx2为X电容，防止差模干扰。

差模干扰大时，可增加其值进行抑制；Cy1和Cy2为Y电容，防止共模干扰。

共模干扰大时，可增加其值进行抑制。

需要注意的是，如自行设计滤波电路，Y电容不可设计在输入端，也不可双端都加Y电容。

浪涌设计一般采用压敏电阻。

差模可根据电源输入耐压选取；共模需要电源输入耐压和产品耐压测试综合考虑。

当浪涌能量大时，也可考虑压敏电阻（或TVS）与放电管组合设计。

1 电源输入部分的EMC设计应遵循①先防护后滤波；②CLASS B规格要求的电源输入端推荐两级滤波电路，且尽量靠近输入端；③在电源输入端滤波电路前和滤波电路中无采样电路和其它分叉电路；如果一定有采样电路，采样电路应额外增加了足够的滤波电路。

原因说明：①先防护后滤波：第一级防护器件应在滤波器件之前，防止滤波器件在浪涌、防雷测试中损坏，或导致滤波参数偏离，第二级保护器件可以放在滤波器件的后面；选择防护器件时，还应考虑个头不要太大，防止滤波器件在PCB布局时距离接口太远，起不到滤波效果。

②CLASS B规格要求的电源输入端推荐两级滤波电路，且尽量靠近输入端：CLASSB要求比CLASS A要求小10dB，即小3倍，所以应有两级滤波电路；CLASSA规格要求至少一级滤波电路；所谓一级滤波电路指包含一级共模电感的滤波电路。

③在电源输入端滤波电路前和滤波电路中无采样电路和其它分叉电路；如果一定有采样电路，采样电路应额外增加了足够的滤波电路：电源采样电路应从滤波电路后取；如果采用电路精度很高，必须从电源输入口进行采样时，必须增加额外滤波电路。
