_EMC_整改常见措施EMC整改常见措施EMC（Electromagnetic Compatibility，电磁兼容性）是指电子设备在特定的电磁环境中，能够正常工作而不对周围的电子设备或电磁环境产生不可接受的干扰。
为了确保产品符合EMC标准，需要采取一系列的整改措施。
下面是一些常见的EMC整改措施，以帮助您满足EMC要求。
1. 设计阶段的整改措施：- 电路设计：合理布局电路，减少电磁辐射和敏感度。
使用屏蔽和滤波器来降低电磁辐射和抑制干扰。
- 接地设计：确保良好的接地，减少接地回路的电阻和电感，提高抗干扰能力。
- 信号线布线：避免信号线与电源线、高功率线路等相交或平行布线，减少互相干扰。
- 散热设计：合理设计散热系统，减少电子设备过热引起的干扰。
- PCB设计：采用多层板设计，合理布局和连接，减少电磁辐射和敏感度。
- 地域选择：选择电磁环境较好的地域进行产品测试和生产。
2. 材料选择的整改措施：- 屏蔽材料：选择具有良好屏蔽性能的材料，如金属屏蔽罩、导电涂层等，减少电磁辐射和敏感度。
- 滤波器：选择合适的滤波器，用于抑制干扰信号和滤除噪声。
- 导电胶水：使用导电胶水固定电子元件，提高接地效果。
3. 测试和验证的整改措施：- 辐射测试：使用EMC测试设备对产品进行辐射测试，确保产品在规定的频率范围内的电磁辐射水平符合标准要求。
- 敏感度测试：使用EMC测试设备对产品进行敏感度测试，确保产品在规定的电磁环境下能正常工作。
- 抗干扰测试：使用EMC测试设备对产品进行抗干扰测试，确保产品能在干扰环境下正常工作。
- 标准符合性验证：对产品进行全面的标准符合性验证，确保产品满足EMC 标准要求。
4. 文档整改措施：- EMC测试报告：编写详细的EMC测试报告，包括测试方法、测试结果和结论，以便于后续的整改和验证。
- EMC设计指南：编写EMC设计指南，指导产品设计和开发人员在设计阶段遵循EMC要求。
总结：以上是一些常见的EMC整改措施，通过合理的电路设计、材料选择、测试和验证以及文档整改，可以提高产品的电磁兼容性，确保产品在电磁环境中的正常工作并减少对周围设备的干扰。

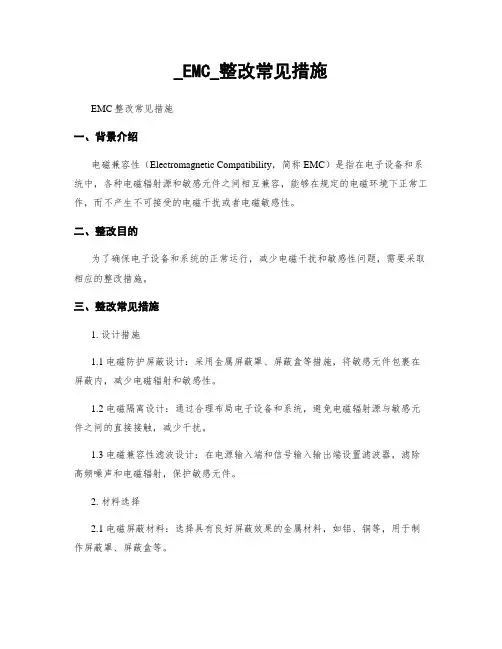

_EMC_整改常见措施EMC整改常见措施一、背景介绍电磁兼容性（Electromagnetic Compatibility，简称EMC）是指在电子设备和系统中，各种电磁辐射源和敏感元件之间相互兼容，能够在规定的电磁环境下正常工作，而不产生不可接受的电磁干扰或者电磁敏感性。
二、整改目的为了确保电子设备和系统的正常运行，减少电磁干扰和敏感性问题，需要采取相应的整改措施。
三、整改常见措施1. 设计措施1.1 电磁防护屏蔽设计：采用金属屏蔽罩、屏蔽盒等措施，将敏感元件包裹在屏蔽内，减少电磁辐射和敏感性。
1.2 电磁隔离设计：通过合理布局电子设备和系统，避免电磁辐射源与敏感元件之间的直接接触，减少干扰。
1.3 电磁兼容性滤波设计：在电源输入端和信号输入输出端设置滤波器，滤除高频噪声和电磁辐射，保护敏感元件。
2. 材料选择2.1 电磁屏蔽材料：选择具有良好屏蔽效果的金属材料，如铝、铜等，用于制作屏蔽罩、屏蔽盒等。
2.2 电磁兼容性滤波材料：选择具有良好滤波性能的材料，如磁性材料、陶瓷材料等，用于制作滤波器。
3. 路线布局3.1 避免并行布线：将信号线和电源线分开布置，避免并行走向，减少互相干扰。
3.2 使用屏蔽线缆：对于高频信号线和敏感信号线，采用屏蔽线缆，减少电磁辐射和干扰。
3.3 保持距离：在布线过程中，保持敏感元件和电磁辐射源之间的一定距离，减少干扰。
4. 地线设计4.1 单点接地：将所有电子设备和系统的地线连接到同一个接地点，减少地回路的干扰。
4.2 地线的短而粗：地线的长度应尽量短，截面积应尽量大，减小地线的电阻和电感。
5. 整改测试5.1 电磁兼容性测试：在整改完成后，进行电磁兼容性测试，检测电子设备和系统的电磁辐射和敏感性是否符合规定标准。
5.2 效果评估：根据测试结果，评估整改效果，如有需要，进行进一步的调整和优化。
四、结论通过采取上述常见的EMC整改措施，可以有效减少电磁干扰和敏感性问题，保证电子设备和系统的正常运行。
EMC简介1、EMC基本概述电磁兼容性EMC（Electromagnetic Compatibility），是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。
因此，EMC包括两个方面的要求：一方面要求传感器在正常运行过程中对所在环境产生电磁干扰不能超过一定限值，即EMI；另一方面要求传感器对所在环境中存在电磁干扰具有一定程度抗扰度，即EMS。
通俗的讲：EMC=EMI+EMS。
电子产品本身具备一定的抗干扰能力（EMS），工作时你干扰我，我干扰你（EMI），但是大家还是能和平共处（EMC）。
就好像你有一对双胞胎，一个淘气（EMI），一个文静（EMS），但是每天两个小孩子还是能够一起愉快的玩耍（EMC）。
那么我们为什么要做EMC这个看上去没什么使用价值的东西呢?官方给了我们这样的回答:指在不损害信号所含信息的条件下，信号和干扰能够共存。
研究电磁兼容的目的是为了保证电器组件或装置在电磁环境中能够具有正常工作的能力，以及研究电磁波对社会生产活动和人体健康造成危害的机理和预防措施。
为了让产品成为商品之前提高电子设备正常工作的可靠性，使其与国际接轨，并且保证人身和某些特殊材料的安全，越来越多的的电子公司重视EMC，在开发过程中进行必要的电磁兼容检测可以极大的有利于产品自身性能的稳定和质量的提高，更能节约成本。
2、什么是EMI电磁干扰（Electromagnetic Interference 简称EMI），直译是电磁干扰。
其实所有的电器设备，都会有电磁干扰。
电磁干扰是合成词，我们应该分别考虑"电磁"和"干扰"。
是指电磁波与电子元件作用后而产生的干扰现象，有传导干扰和辐射干扰两种。
传导干扰是指通过导电介质把一个电网络上的信号耦合(干扰)到另一个电网络。
辐射干扰是指干扰源通过空间把其信号耦合(干扰)到另一个电网络，在高速PCB及系统设计中，高频信号线、集成电路的引脚、各类接插件等都可能成为具有天线特性的辐射干扰源，能发射电磁波并影响其他系统或本系统内其他子系统的正常工作。
电路设计流程如何进行电磁兼容性分析与优化电磁兼容性（Electromagnetic Compatibility，简称EMC）是指电子设备或系统在特定的电磁环境下能够正常工作，而不对周围的其他设备或系统产生干扰。
在电路设计中，电磁兼容性分析与优化是不可忽视的一环。
本文将介绍电路设计流程中如何进行电磁兼容性分析与优化，并探讨相关的方法和技术。
一、设计前期准备在进行电路设计时，为了能够顺利进行电磁兼容性分析与优化，首先需进行准备工作。
1.了解电磁兼容性：了解电磁兼容性的相关知识，包括电磁干扰的类型、传播方式、辐射与传导机制等，对于进行有效的分析与优化至关重要。
2.参考标准与法规：熟悉相关的电磁兼容性标准与法规，如CISPR、IEC、FCC等，根据需求选择适用的标准与法规，以确保设计符合相关的要求。
3.电路设计规范：制定并遵守电路设计规范，如地线设计、信号线布局、功耗管理等，以减小电磁干扰的可能性。
二、电磁兼容性分析与优化的流程电磁兼容性分析与优化的流程在电路设计过程中是一个循环不断的过程，需要在各个设计阶段进行。
1.初步设计阶段：在初步设计阶段，要进行电磁兼容性需求分析，明确设计需求、限制和目标。
根据设计需求进行初始的线路规划和复杂度预测，并分析电路中可能存在的电磁兼容性问题。
2.电路布局和布线阶段：在电路布局和布线阶段，要进行电磁兼容性分析与优化。
首先，对电路进行封闭环境模拟，通过仿真软件（如ADS、Altium Designer等）分析电磁场分布、辐射功率等参数。
然后，根据仿真结果进行电路布局和布线的优化，合理规划电路板层次、电源和信号线的走向，以降低电磁干扰的可能性。
3.元器件选择和分析阶段：在元器件选择和分析阶段，要进行电磁兼容性分析与优化。
对选定的元器件进行电磁兼容性参数的评估，如辐射抗扰度、传导抗扰度等。
根据评估结果选择合适的元器件，并在电路设计中采取一些措施，如滤波器、屏蔽罩等，以提高电磁兼容性。
电磁兼容整改措施概述及解释说明1. 引言1.1 概述电磁兼容（Electromagnetic Compatibility，简称EMC）是指在复杂电磁环境下，各种电子设备和系统能够正常工作，并且不会对周围环境和其他设备产生不可接受的干扰。
随着科技的快速发展和广泛应用，电磁兼容性问题日益突出，给人们的日常生活、工业生产以及航空航天等领域带来了许多挑战。
1.2 文章结构本文主要分为五个部分。
首先，在引言中将介绍电磁兼容整改措施的概述以及文章的结构；其次，在第二部分中阐述了电磁兼容整改措施的解释说明，包括对电磁兼容概念进行解释、分析电磁干扰问题产生原因以及为何需要采取整改措施；第三部分将对电磁兼容整改措施进行分类和方法论述，涉及线缆布置与屏蔽处理相关措施、地线设计和接地处理相关措施以及EMI滤波器和抑制器的应用措施；第四部分将通过具体案例，提供电磁兼容整改措施的实施细节和分析；最后，在结论部分总结了电磁兼容整改的重要性、整改措施实施对产品或系统绩效的影响以及未来发展趋势和挑战。
1.3 目的本文的目的是介绍和解释电磁兼容整改措施的基本概念与原理，为读者提供一种了解和应用这些措施的方法。
通过深入理解电磁兼容整改问题，读者可以有效地识别和解决相关问题，并采取相应的措施来确保设备和系统在复杂电磁环境中的正常运行。
2. 电磁兼容整改措施解释说明:2.1 电磁兼容概念解释电磁兼容指的是在电子设备或系统中，各种不同的电子设备能够在不产生互相干扰或受到外界干扰的情况下协同工作的能力。
在现代科技发展中，电子设备越来越复杂，频谱资源日益紧张，因此保持良好的电磁兼容性显得尤为重要。
2.2 电磁干扰问题分析在电子设备中，存在着各种类型的电磁场，包括辐射、传导和导耦等。
这些电磁场可能会对其他附近的设备或系统造成干扰，导致无法正常工作或降低性能。
例如，在无线通信系统中，如果存在强大的脉冲噪声源，则可能会引起接收器敏感度下降或信号质量恶化。

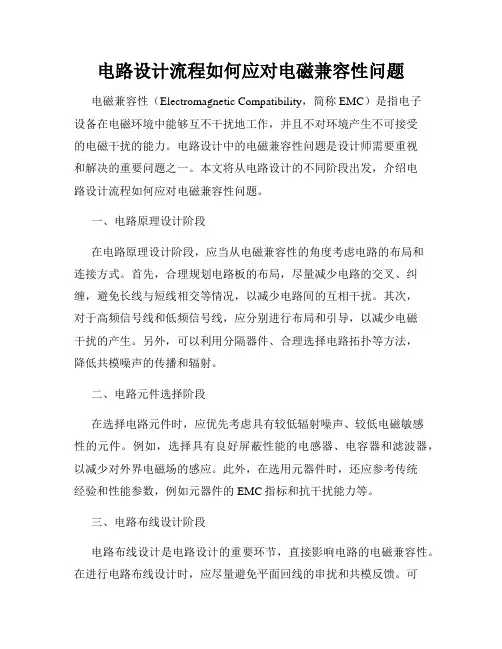

电路设计流程如何应对电磁兼容性问题电磁兼容性（Electromagnetic Compatibility，简称EMC）是指电子设备在电磁环境中能够互不干扰地工作，并且不对环境产生不可接受的电磁干扰的能力。
电路设计中的电磁兼容性问题是设计师需要重视和解决的重要问题之一。
本文将从电路设计的不同阶段出发，介绍电路设计流程如何应对电磁兼容性问题。
一、电路原理设计阶段在电路原理设计阶段，应当从电磁兼容性的角度考虑电路的布局和连接方式。
首先，合理规划电路板的布局，尽量减少电路的交叉、纠缠，避免长线与短线相交等情况，以减少电路间的互相干扰。
其次，对于高频信号线和低频信号线，应分别进行布局和引导，以减少电磁干扰的产生。
另外，可以利用分隔器件、合理选择电路拓扑等方法，降低共模噪声的传播和辐射。
二、电路元件选择阶段在选择电路元件时，应优先考虑具有较低辐射噪声、较低电磁敏感性的元件。
例如，选择具有良好屏蔽性能的电感器、电容器和滤波器，以减少对外界电磁场的感应。
此外，在选用元器件时，还应参考传统经验和性能参数，例如元器件的EMC指标和抗干扰能力等。
三、电路布线设计阶段电路布线设计是电路设计的重要环节，直接影响电路的电磁兼容性。
在进行电路布线设计时，应尽量避免平面回线的串扰和共模反馈。
可以采用星形或者网格状的布线方式，调整各信号线之间的距离，以降低串扰和电磁干扰的产生。
同时，应考虑到电磁辐射问题，合理设置地线和电源线，减少回流路径上的电磁辐射。
四、电路的屏蔽设计阶段电路的屏蔽设计是解决电磁干扰问题的一种重要措施。
在设计过程中，可以通过屏蔽罩或者屏蔽缆来减少电磁泄漏和干扰的发生。
屏蔽罩可以采用金属盒、金属片等材料制作，将敏感电路分隔开。
屏蔽缆则能有效地抑制电磁泄漏和干扰的传播，提高整个电路的抗干扰能力。
五、电路的滤波设计阶段电路的滤波设计是为了减少电磁干扰的传输和辐射。
可以采用低通滤波器、带通滤波器和陷波器等，过滤掉干扰信号和噪声信号，以减少电磁辐射的产生。

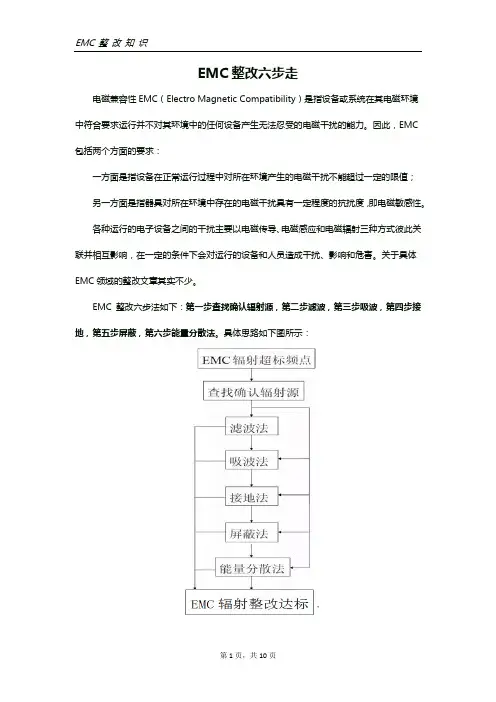

EMC整改六步走电磁兼容性EMC（Electro Magnetic Compatibility）是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。
因此，EMC 包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值；另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁敏感性。
各种运行的电子设备之间的干扰主要以电磁传导、电磁感应和电磁辐射三种方式彼此关联并相互影响，在一定的条件下会对运行的设备和人员造成干扰、影响和危害。
关于具体EMC领域的整改文章其实不少。
EMC 整改六步法如下：第一步查找确认辐射源，第二步滤波，第三步吸波，第四步接地，第五步屏蔽，第六步能量分散法。
具体思路如下图所示：第一步：查找确认辐射源的方法有排除法、频谱分析仪频点搜索法、元件固有频率分析法。
而排除法包含有拔线法、分区工作排除法、低电压小电流的人体触摸法，区域屏蔽排除法。
元件固有频率分析法是指对一些元件的固定频率及其倍频频率分析归类法，如晶振和DDR 等元件的工作频率都是固定的。
第二步：滤波一般分为电容滤波、RC 滤波和LC 滤波等；第三步：吸收电磁波方法有电路串联磁珠法、绕穿磁环法和贴吸波材料法。
使用吸收电磁波方法时要特别注意：辐射超标电磁波频率必须在所使用的吸波材料所吸收电磁波频率范围之内，否则造成吸波法会失效。
第四步：接地法一般分为单点接地法和多点接地法。
第五步：屏蔽法一般有加屏蔽罩屏蔽法、外壳屏蔽法和PCB 走线布局屏蔽法。
第六步：能量分散法是指一些被测物的控制软件可利用展频和跳频等技术对能量集中的频段进行展宽频率带宽和跳变频率实现分散频段能量，从而使附加在单点频率上的能量降低，也就是起到了单点频率辐射的电磁波强度降低的功效。
故此法对尖峰毛刺形波形的频率辐射超标会起到显著效果，对包络形波形频率辐射超标起不到明显作用。
这个EMC整改六步法比较适用于常见电子设备的整改。

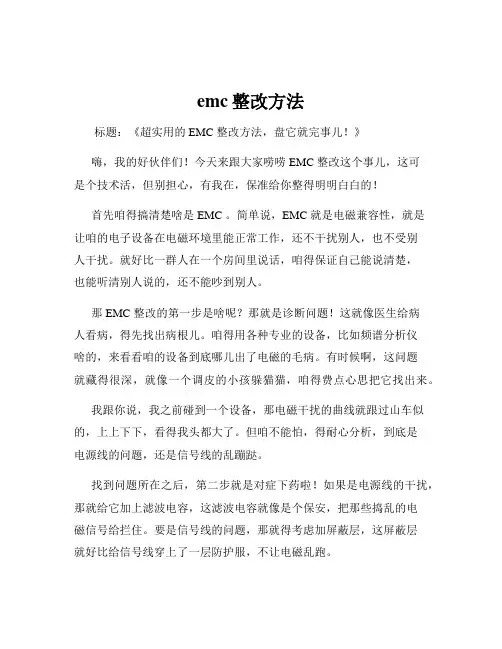

emc整改方法标题：《超实用的 EMC 整改方法，盘它就完事儿！》嗨，我的好伙伴们！今天来跟大家唠唠 EMC 整改这个事儿，这可是个技术活，但别担心，有我在，保准给你整得明明白白的！首先咱得搞清楚啥是 EMC 。
简单说，EMC 就是电磁兼容性，就是让咱的电子设备在电磁环境里能正常工作，还不干扰别人，也不受别人干扰。
就好比一群人在一个房间里说话，咱得保证自己能说清楚，也能听清别人说的，还不能吵到别人。
那 EMC 整改的第一步是啥呢？那就是诊断问题！这就像医生给病人看病，得先找出病根儿。
咱得用各种专业的设备，比如频谱分析仪啥的，来看看咱的设备到底哪儿出了电磁的毛病。
有时候啊，这问题就藏得很深，就像一个调皮的小孩躲猫猫，咱得费点心思把它找出来。
我跟你说，我之前碰到一个设备，那电磁干扰的曲线就跟过山车似的，上上下下，看得我头都大了。
但咱不能怕，得耐心分析，到底是电源线的问题，还是信号线的乱蹦跶。
找到问题所在之后，第二步就是对症下药啦！如果是电源线的干扰，那就给它加上滤波电容，这滤波电容就像是个保安，把那些捣乱的电磁信号给拦住。
要是信号线的问题，那就得考虑加屏蔽层，这屏蔽层就好比给信号线穿上了一层防护服，不让电磁乱跑。
比如说，有一次我处理一个电脑主板的 EMC 问题，发现是电源线的高频干扰太厉害。
我就给它加上了几个合适的滤波电容，嘿，你还别说，立马就老实了不少！还有啊，如果是接地不良导致的问题，那可就得好好整整接地了。
接地就像是给电磁找个家，让它们能安安稳稳的，别到处乱跑。
要确保接地的路径短而直接，别七拐八拐的，不然电磁信号在里面迷路了可就麻烦啦。
另外，布局和布线也很关键哦！这就好比盖房子，你得规划好每个房间的位置，电线啊、元件啊都得摆得合理。
元件之间的距离不能太近，不然它们会互相“吵架”的。
布线也要整齐有序，不能像一团乱麻，不然电磁信号在里面都得迷路。
我记得有一次，我看到一个电路板的布线，那简直就是“龙飞凤舞”，不整改能行？我花了好大的功夫重新规划布线，才让它变得规规矩矩的。
_EMC_整改常见措施EMC整改常见措施一、背景介绍电磁兼容性（Electromagnetic Compatibility，简称EMC）是指电子设备在特定环境下，能够正常工作而不产生电磁干扰，同时也不受到外界电磁干扰的能力。
在实际应用中，由于电磁波的频率越来越高，电子设备之间的互相干扰问题越来越突出，因此EMC问题也越来越引起重视。
二、EMC整改的必要性1. 法律法规要求：各国和地区都有相关的法律法规要求电子设备必须符合EMC标准，以确保产品的安全性和稳定性。
2. 产品质量保证：EMC问题可能导致产品性能下降、功能失效、甚至损坏，影响产品的质量和可靠性。
3. 用户体验：EMC问题可能导致电子设备产生电磁辐射、噪音等，影响用户的使用体验。
三、EMC整改常见措施1. 设计阶段：a. 电路设计：合理布局电路，避免电磁辐射和互相干扰。
采用屏蔽技术、滤波器、隔离器等措施，减少电磁干扰。
b. 接地设计：合理规划接地系统，减少接地回路的电阻和电感，提高设备的抗干扰能力。
c. 电源设计：采用稳定可靠的电源供电，避免电源波动和噪声对设备的影响。
d. 隔离设计：对不同功能的电路进行隔离，避免互相干扰。
e. 屏蔽设计：对敏感电路进行屏蔽，阻挠外界电磁干扰的影响。
2. 材料选择：a. 选择低电阻、低电感、低噪声的材料，减少电磁干扰源。
b. 选择具有良好屏蔽性能的材料，阻挠外界电磁干扰的入侵。
3. 生产创造：a. 合理安排设备布局，减少设备之间的电磁干扰。
b. 严格控制生产过程中的电磁辐射和互相干扰。
c. 对设备进行电磁兼容性测试，确保符合相关标准。
4. 使用阶段：a. 提供用户手册，明确设备的使用方法和注意事项。
b. 提供防护措施，如屏蔽罩、滤波器等，减少电磁辐射和干扰。
c. 定期维护和检查设备，确保设备的EMC性能稳定。
四、EMC整改效果评估EMC整改的效果评估是确保整改措施有效的重要环节。
常见的评估方法包括：1. 电磁兼容性测试：通过专业的测试设备对整改后的设备进行电磁兼容性测试，检测是否符合相关标准。

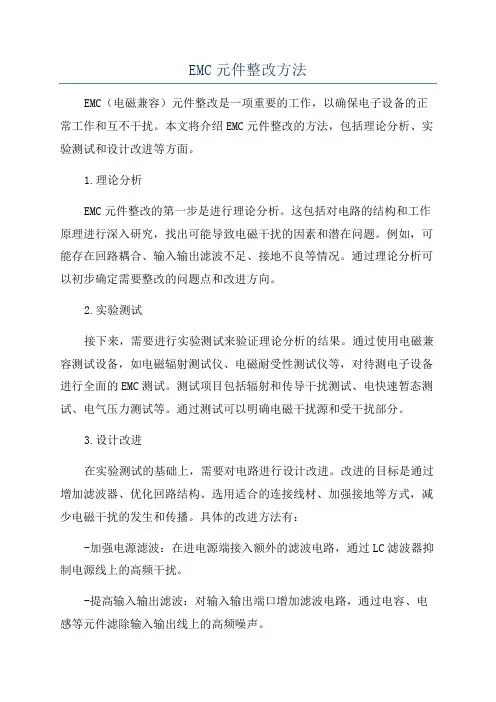

EMC元件整改方法EMC（电磁兼容）元件整改是一项重要的工作，以确保电子设备的正常工作和互不干扰。
本文将介绍EMC元件整改的方法，包括理论分析、实验测试和设计改进等方面。
1.理论分析EMC元件整改的第一步是进行理论分析。
这包括对电路的结构和工作原理进行深入研究，找出可能导致电磁干扰的因素和潜在问题。
例如，可能存在回路耦合、输入输出滤波不足、接地不良等情况。
通过理论分析可以初步确定需要整改的问题点和改进方向。
2.实验测试接下来，需要进行实验测试来验证理论分析的结果。
通过使用电磁兼容测试设备，如电磁辐射测试仪、电磁耐受性测试仪等，对待测电子设备进行全面的EMC测试。
测试项目包括辐射和传导干扰测试、电快速暂态测试、电气压力测试等。
通过测试可以明确电磁干扰源和受干扰部分。
3.设计改进在实验测试的基础上，需要对电路进行设计改进。
改进的目标是通过增加滤波器、优化回路结构、选用适合的连接线材、加强接地等方式，减少电磁干扰的发生和传播。
具体的改进方法有：-加强电源滤波：在进电源端接入额外的滤波电路，通过LC滤波器抑制电源线上的高频干扰。
-提高输入输出滤波：对输入输出端口增加滤波电路，通过电容、电感等元件滤除输入输出线上的高频噪声。
-设计合理的电磁屏蔽：通过合理的屏蔽结构和材料，将电磁辐射限制在设备内部，避免辐射干扰其他设备。
-优化布线与接地：优化PCB布线和地线连接方式，减少回路耦合和共模干扰。
-选择合适的元器件：选择符合EMC标准的元器件，如具有较低电磁辐射的高频电感、电容等。
4.再次测试与验证在进行设计改进后，需要再次进行实验测试，验证改进效果。
通过对改进后的电子设备进行全面的EMC测试，评估其抗干扰能力和电磁辐射水平是否符合相关标准要求。
如果测试结果仍然不符合要求，需要进行反复测试和改进，直到满足EMC要求为止。
总结：EMC元件整改是一项复杂而重要的工作。
需要通过理论分析、实验测试和设计改进等多个步骤，找出EMC问题点并采取相应的措施进行改进，以确保电子设备的正常工作和互不干扰。
电磁兼容设计和整改流程
随着中国参与国际经济贸易活动的深入，产品认证成了生产厂家产品推向市场的瓶颈，其中尤其电子产品的电磁兼容认证成为整个产品认证的拦路虎，往往在认证的最后阶段才发现要解决电磁兼容问题不得不对原设计的电路和结构重新修改，临时的修改还往往使产品的性能和可靠性降低。
电磁兼容的测试只是评估产品电磁兼容设计的水平，测试本身并不能改变产品的电磁兼容，电磁兼容是设计出来的、生产出来的，只有生产厂家的产品电磁兼容设计水平提高了，产品电磁兼容的质量才能提高，产品设计的可靠性才能有保障。
本文详细剖析产品设计和电磁兼容整改的过程，并详细说明每个设计和整改过程中怎样运用电磁兼容的测试手段发现问题、选择最佳的解决方案。
电磁兼容控制所运用的方法和程序在产品研制不同阶段是不同的，方案、设计、开发／样机、生产、测试／认证和运行，各阶段均为实施电磁兼容工程提供了一定的机会。
实施电磁兼容是一项极其复杂的任务，如右图所示在研制开发电视、音响等电子产品时，应在尽可能早的阶段上注意保证它们的电磁兼容性。
随着电视、音响等电子产品研制开发工作的完成，可以利用的抑制干扰和抗干扰措施的数目减少，而其成本反而增加。
方案阶段是提供最佳费效比的机会，而生产阶段提供的可能性通常最少，据国外资料介绍，在产品的研制开发阶段及时采取措施可以避免（80~90）％的与干扰影响有联系的、潜在可能的困难。
相反，在较晚的阶段上采用解决方法，结果表明将更加复杂，需要追加工作量和增加原材料的消耗，增加研制周期，有时甚至根本不可能解决。
有效的电磁兼容控制常常是比较困难的，因为电磁干扰方位与耦合途径的大量可能组合涉及到许多变量，敏感电路的抗扰度与电路参数的设计有关，电路参数必须保证的灵敏度往往使提高抗扰度受到一定限制。
由于电磁兼容情况的固有复杂性，若要及时地、有效地和高费效比的解决电磁兼容问题，有条理的方法和程序就是相当的重要了。
针对电磁兼容设计的这种特点，我们提出了从产品的设计阶段就要开始分步的进行电磁兼容的设计和整改，把最终的设计目标大事化小，如下图所示，在产品开发的各个阶段适时进行电磁兼容性能的评估和改进，不断地把电磁兼容的整改措施溶入到产品的电路和结构设计中，这样整个产品的开发周期不会有太大的非预期时间延迟，产品的设计不会有太多的非预期成本增加，生产工艺不会有临时的增加，产品的可靠性和性能也不会受到损害。
产品开发一般分为设计概念阶段，设计阶段，样机制作阶段，设计评审阶段和委托检验阶段，分阶段地控制把各阶段的电磁兼容设计和整改溶入到整机的设计方案之中，电磁兼容设计和整改各阶段的工作任务和可以采取的电磁兼容措施如下：
1) 电磁兼容认证要求咨询
首先要明确产品电磁兼容设计的目标，针对产品销售的目标市场，了解目标市场对该产品电磁兼容要求的执行标准，相应需要测试的内容，做出一个电磁兼容性能指标一览表，每个指标都对产品各部分电路和结构提出了相应的要求，由此也就清楚了解了产品应该具备的电磁兼容性能和设计要求。
2) 产品设计布局评估
在考虑各部分电路的总体布局时，尤其注意电源线出口的位置，如果客户没有特殊的位置要求，就主要考虑电路输出的顺序和尽量使电源滤波电路和机内高频发射部分电路或器件之间的空间距离最大，经过电源滤波电路之后留在机内的电源线最短。
其次在电源公共地和其它功能模块电路之间布置一条较宽的公共地线。
电路板排版时应该使各种功能集成块与其输入输出负载的路径最短，特别是传输脉冲数据信号的导线。
脉冲信号的高频成分很丰富，这些高频成分可以借助导线辐射，使线路板的辐射超标。
非常遗憾的是我们大部分的生产企业由于开发周期越来越短的压力，都把这个阶段的时间压缩的很短，无法做比较全面细致的检查和评审工作，导致到了产品认证的最后阶段才发现元件布局和排版的缺陷，不得不投入大量的人力和物力来整改，造成欲速而不达的局面。
如果要避免这种被动的局面发生，开发方可以在产品设计定型之前委托专业的电磁兼容技术服务机构做一个设计评估，一般来说专业的电磁兼容技术服务机构能够根据开发方提供的设计方案，分析原理框图、电路图、现有的外观结构要求，提出符合电磁兼容原理的内部电路结构布局、电路板布局、外壳接地等要求。
通过了解各单元电路的工作流程，关键元器件的电磁兼容特性，分析预测各单元电路的电
磁发射能力和电磁敏感特性。
和产品责任工程师充分沟通，完成符合电磁兼容规则的机内结构布局示意图、电路板元件布局示意图(关键元件位置、输入/输出接口位置等)、各机箱间接地安装示意图。
3) 模组电磁兼容评估
依据上述步骤完成的单元电路分别进行电磁兼容相关项目的测试评估，必须的测试项目是电源传导骚扰电压、辐射骚扰场强、静电抗扰度、传导抗扰度、辐射抗扰度，根据测试结果评估单元电路的电磁兼容关键件选择、退耦元件选择、PCB排版、接口电路的滤波等是否合理，根据单元电路的电磁干扰特性和抗干扰特性，整机应达到的电磁兼容水平，决定单元电路是否还要增加屏蔽或隔离措施。
这种过程需要完成各单元电路相关电磁兼容项目的测试，模组电磁兼容性评估，电磁兼容工程师能够运用他们专业的电磁兼容试验手段和技巧，准确找到产品电磁兼容设计的薄弱环节，采取相应需要整改的对策和应增加的措施，从线路板级解决产品设计的电磁兼容问题。
4) 整机电磁兼容整改
经过整改符合电磁兼容要求的单元电路组装完成后对整机进行电磁兼容相关项目的测试评估，必须的测试项目是电源传导骚扰电压、辐射骚扰场强、谐波电流、静电抗扰度、传导抗扰度、辐射抗扰度，根据测试结果评估整机电路的电源功率分配、安装接地、控制单元的软件兼容性、各单元间的供电和接地网络等是否合理，根据整机电路的电磁干扰特性和抗干扰特性，决定整机电路是否还要增加屏蔽、接地或滤波等措施。
如果必测项目没有问题，对所有相关电磁兼容测试项目进行一次认证摸底测试。
如果前期的工作很细致、预兼容设计措施到位，这个阶段就可以很顺利，可能只是整机的安装和接地做些调整、全部电磁兼容测试项目的摸底测试而已。
电磁兼容工程师需要完成整机电路电磁兼容项目的摸底测试，整机电磁兼容性评估，依据评估的结果找出整机电路和结构电磁兼容设计的薄弱环节，采取相应需要整改的对策和应增加的措施，合理地调整各单元电路或模块之间的地线连接和供电回路的布置，进一步优化电磁兼容设计和整改的工艺措施，从根本上预防电磁兼容问题的发生。
5) 电磁兼容认证测试技术支持
完成上述步骤的整机已经符合电磁兼容认证的相关要求，可以根据市场的需求提出相应的认证申请，如CE、FCC、CCC等具体的产品认证申请。
受委托的电磁兼容技术服务机构可以及时地跟进电磁兼容测试的进程，协助解释和选择电磁兼容测试中设备的工作模式，及时调整安全测试发现的不符合安全要求的电磁兼容整改措施，电磁兼容认证测试过程中相应需要临时调整的整改措施，直至电磁兼容认证测试合格为止。
上述电磁兼容设计和整改流程是从根本上保证产品电磁兼容质量和整机质量可靠性的理想模式，从长远来看也是最科学、最可靠、最经济的模式，尤其针对大型专业的设备、全新系列产品的基础型号，是一种保证开发进度，产品认证过程顺利完成，合理控制电磁兼容开发成本的最佳选择。
