TPI-B7L驻车辅助系统常见故障及排除

  • 格式：pdf
  • 大小：680.69 KB
  • 文档页数：7

D：同理，当驻车辅助开关、驻车辅助控制单元及蜂鸣器出现故障时，如： 驻车辅助开关损坏； 驻车辅助开关 E266 断路/对地短路； 驻车辅助控制单元 J446 损坏； 驻车辅助报警蜂鸣器 H15 断路/对地短路； 驻车辅助报警蜂鸣器 H15 损坏； 均会引起驻车辅助系统无法报警，无声音输出。 4、 倒车时驻车辅助报警蜂鸣器 H15 音量太小 诊断过程： A：连接 VAS505X 检查驻车辅助控制单元故障代码：无故障代码； B：更换后部报警蜂鸣器，现象依旧。 C：根据电路图，检查整个线路正常。 D：连接 VAS505X 匹配后部驻车辅助蜂鸣器 H15 音量；
技术信息
电器系统
B7L B7L 驻车辅助系统常见故障及排除 分布范围
B7L 车型
信息来源
现场反馈
技术说明
一、 系统示意图
驻车辅助系统
TPI-2012-09-17
一汽-大众售后技术服务部
1/7
技术信息
电器系统
二、 功能描述 自检：当打开点火开关时车辆开始进入自检，几秒钟后自检结束。 开启及关闭：打开点火开关，按下驻车辅助按键 E266 或者挂入倒档，开启驻车辅助系统。 再次按下驻车辅助按键 E266（按键指示灯熄灭）或向前行驶速度超过 15Km/h，驻车辅助系 统关闭。 如果驻车辅助系统就绪，则会发出短促信号音，且功能指示灯亮起，如果识别到系统故障， 则会响起 5 秒钟的报警音，同时驻车辅助功能指示灯闪烁。 在距离测量过程中，声音脉冲时间间隔按比例随距离的缩小而缩短。当距离小于 30CM 时， 声音脉冲变为持续音。 特殊情况：沿着墙壁行驶无报警。 三、 常见故障 1、 前保险杠线束搭铁导致驻车辅助故障长鸣, 驻车辅助指示灯闪亮。 诊断过程： A：连接 VAS5052，检查故障代码：
3、 开启驻车辅助系统，系统不工作，驻车辅助指示灯无法激活
。 诊断过程： A：连接 VAS505X 检查驻车辅助控制单元故障代码：显示相关驻车辅助开关指示灯故障代 码。 B：根据故障代码及线路图，检测驻车辅助开关相关线路。
TPI-2012-09-17
一汽-大众售后技术服务部
5/7
技术信息
电器系统
C：拆卸驻车辅助开关，检测线路插脚，发现 13 脚的蓝灰线从插座中退出，导致线路断开。
E：同理，当驻车辅助传感器出现机械方面的问题时，如： 驻车辅助传感器耦合环安装不当； 驻车辅助传感器表面有异物遮挡（冰、雪、霜等）； 驻车辅助传感器及其安装支架被磕碰损坏； 均可能导致驻车辅助系统误报警或报警频率与实际距离不符。
TPI-2012-09-17
一汽-大众售后技术服务部
4/7
技术信息
电器系统
B：根据故障代码检查中央右后驻车辅助传感器 G205 及其线路连接情况。
TPI-2012-09-17
一汽-大众售后技术服务部
2/7
技术信息
电器系统
根据电路图检测 T8d/1 对地搭铁短路引起，修复线路恢复正常。
TPI-2012-09-17
一汽-大众售后技术服务部
3/7
技术信息
电器系统
C：同理，当倒车辅助传感器出现： 连接线路断路/对地短路； 传感器内部断路/短路； 控制单元 J446 内部电路出现故障； 时均会引起驻车辅助系统故障长鸣，驻车辅助指示灯闪亮。 2、 因驻车辅助传感器拆装不当导致驻车辅助系统误报警或报警频率与实际距离不符。 诊断过程： A：连接 VAS5052 检查驻车辅助控制单元无故障代码。 B：读取驻车辅助控制单元测量值，发现中央右后驻车辅助传感器 G205 检测距离偏小。 C：拆检 G205 传感器，发现 G205 传感器耦合环变形导致 G205 传感器安装不当，误测量。 D：根据维修手册指导重新安装耦合环恢复正常。
TPI-2012-09-17
一汽-大众售后技术服务部
6/7
技术信息
电器系统
同理，通过 VAS505X 还可以匹配： 后部驻车辅助蜂鸣器 H15 音调； 前部驻车辅助蜂鸣器 H22 音量； 前部驻车辅助蜂鸣器 H22 音调。 具体请参考维修手册《Magotan B7L 2011_电气设备》。
专用工具
VAS505X
索赔信息
无
备件信息
无
注意事项
以上案例仅是部分故障汇总，不可能涵盖所有可能发生的故障，只是起到开阔思路的作用。 因车辆使用环境复杂多变，故障现象虽然相对有限，但故障点却多种多样，在实际维修过 程中还需要一事一议，具体车辆具体分析。

TPI-2012-09-17
一汽-大众售后技术服务部
7/7

合集下载

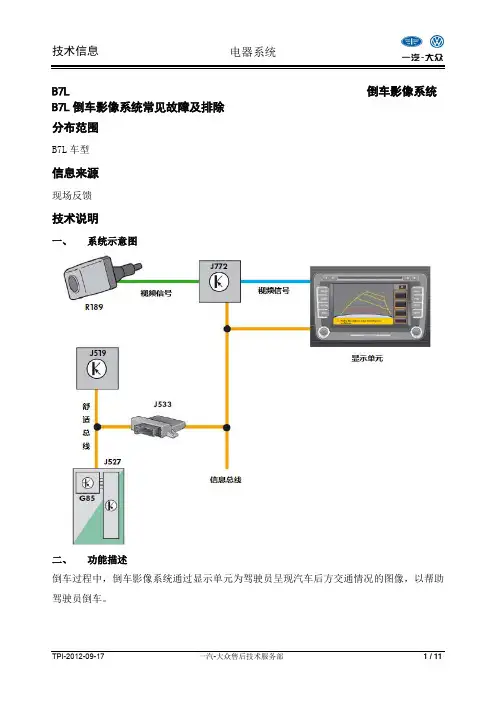

TPI-B7L倒车影像系统常见故障及排除
