第5章中央空调自动控制系统本书第3章已经从节能角度概述了集散型中央空调监控系统、中央空调变频调速控制系统、中央空调变流量控制系统的控制技术和节能技术。
本章将进一步阐述中央空调自动控制技术和监控技术的主要问题。
自动控制是科学技术现代化的重要标志之一。
自动控制是采用一定的控制装置使被控对象自动的按照给定的规律运行。
为了达到这一目的，由相互制约的各个部分，按照一定的规律组成的具有一定功能的整体称为自动控制系统。
现代的自动控制技术使中央空调系统，由最初的手动调节发展到单环节的自动调节，再到各环节的联合自动调节，从而形成完整的中央空调自动控制系统。
自动控制理论大致可分为经典控制理论和现代控制理论。
经典控制理论是建立在传递函数概念基础上的，采用时域分析法、频域分析法、根轨迹法等方法研究单输入、单输出控制系统。
经典控制理论最辉煌的成果之一要首推PID控制规律。
PID控制原理简单，易于实现，对无时间延迟的单回路控制系统极为有效。
直到目前为止，在工业过程控制中有80%～90%的系统还使用PID控制规律。
经典控制理论最主要的特点是：线性定常对象，单输入单输出，完成整定任务。
然而，现代控制理论则是建立在状态变量概念基础上的，采用空间分析法等方法，研究复杂的多输入、多输出控制系统、变参数非线性系统，实现最佳控制、系统辨识、自适应控制、人工智能控制以及将过程控制与信息处理相结合的综合自动控制。
5.1 中央空调自动控制系统的组成5.1.1 中央空调自动控制系统的基本概念5.1.1.1 中央空调系统的多干扰性中央空调系统在实际运行中，由于各空调区域受到内部和外部的干扰，而使空调区域内热、湿负荷不断地发生变化。
自动控制系统中的各有关调节机构，例如加热器、加湿器、冷却器、喷水室、风机等设备上的有关调节机构，包括调节阀、变频调速装置等，改变其实际工作状态，使实际输出量发生相应的变化，以适应中央空调系统的变化，满足对被控参数的要求。
1.1空调自控系统改造方案1.1.1控制设备范围一套制冷系统中的制冷机组、冷冻水循环泵、冷却水循环泵、冷却塔、相关阀门、膨胀水箱、软化水箱等。
1.1.2空调自控系统1.1.2.1.监测功能信息采集优化A通过冷机通讯接口读取（包括但不限于）以下参数：冷水机组运行状态、故障报警状态冷冻水供/回水温度、冷却水供/回水温度冷冻水温度设定值运行时间、压缩机运行电流百分比、压缩机运行小时数、压缩机启动次数、蒸发温度、冷凝温度、蒸发压力、冷凝压力。
B冷冻水系统冷冻水泵运行状态、故障报警、手/自动模式反馈(DI)冷冻水补水泵运行状态、故障报警、手/自动模式反馈(DI)冷冻水供回水管温度、水流量反馈(AI)冷冻水泵进口、出口分支管压力(AI)冷冻水供回水环网压力、冷冻水供回水环网间压差反馈(AI)冷冻水泵变频器频率反馈(AI)最不利末端供回水压差C冷却水系统冷却水泵、冷却塔风机运行状态、故障报警、手/自动模式反馈(DI)冷却水供回水管温度、环网水流量反馈(AI)冷却水泵进口、出口分支管压力反馈(AI)冷却水泵、冷却塔风机变频器频率反馈(AI)冷却水补水泵运行状态、故障报警、手/自动模式反馈(DI) D电动蝶阀压差旁通阀开度反馈（AI）免费供冷管路上切换电动蝶阀开关状态反馈（DI）E液位监控膨胀水箱超高、超低水位监测(DI)软化水补水箱高、低水位监测（DI）F其他参数室外干球温度、相对湿度（AI）计算室外湿球温度、焓值免费供冷系统水泵运行、故障、手/自动状态（DI）免费供冷板换进出口压力监测（AI）1.1.2.2.控制功能1、冷水机组启/停控制、出水温度设定（通过冷机通讯接口控制）2、冷冻水系统：冷冻水泵启/停控制(DO)及反馈冷冻水泵变频器频率设定（AO）、频率调节及反馈3、冷却水系统：冷却水泵、冷却塔风机启/停控制(DO)及反馈冷却水泵、冷却塔风机变频器频率设定（AO）、频率调节及反馈4、电动蝶阀：分水器各供水支路电动蝶阀开/关控制(DO)冷冻水季节转换电动蝶阀开/关控制(DO)压差旁通阀开度调节（AO）免费供冷管路上切换电动蝶阀开/关控制（DO）5、其他设备控制免费供冷系统水泵启停控制（DO）1.1.2.3.报警功能1、当任何一台冷水机组、冷却塔风机、冷冻泵、冷却泵、补水泵组运行故障时，发出故障报警。

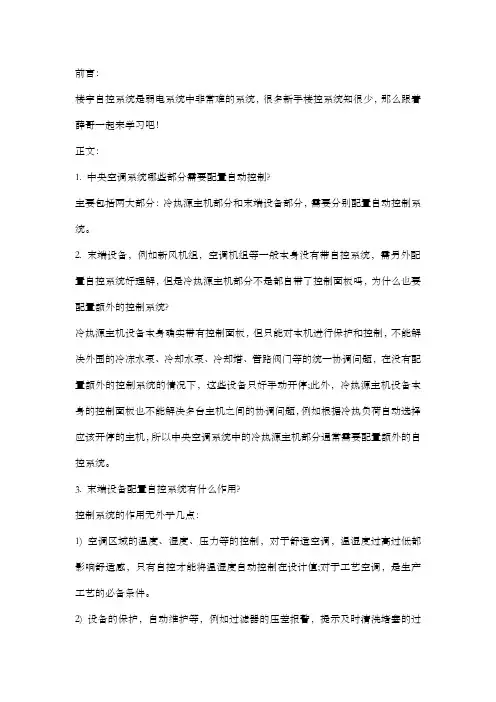

前言：楼宇自控系统是弱电系统中非常难的系统，很多新手楼控系统知很少，那么跟着薛哥一起来学习吧！正文：1. 中央空调系统哪些部分需要配置自动控制?主要包括两大部分：冷热源主机部分和末端设备部分，需要分别配置自动控制系统。
2. 末端设备，例如新风机组，空调机组等一般本身没有带自控系统，需另外配置自控系统好理解，但是冷热源主机部分不是都自带了控制面板吗，为什么也要配置额外的控制系统?冷热源主机设备本身确实带有控制面板，但只能对本机进行保护和控制，不能解决外围的冷冻水泵、冷却水泵、冷却塔、管路阀门等的统一协调问题，在没有配置额外的控制系统的情况下，这些设备只好手动开停;此外，冷热源主机设备本身的控制面板也不能解决多台主机之间的协调问题，例如根据冷热负荷自动选择应该开停的主机，所以中央空调系统中的冷热源主机部分通常需要配置额外的自控系统。
3. 末端设备配置自控系统有什么作用?控制系统的作用无外乎几点：1) 空调区域的温度、湿度、压力等的控制，对于舒适空调，温湿度过高过低都影响舒适感，只有自控才能将温湿度自动控制在设计值;对于工艺空调，是生产工艺的必备条件。
2) 设备的保护，自动维护等，例如过滤器的压差报警，提示及时清洗堵塞的过滤网，再如风机和加热器的连锁控制，风机关了，加热器必须自动关闭，否则可能引起火灾等。
3) 有节能的作用，例如根据负荷变化通过变频调整风机转速就可以降低风机能耗;过渡季节自动开大新风量，就可以节省主机能耗等。
4. 怎样配置自控系统?所有的自动控制系统都由三类设备构成：传感器――例如温度传感器，湿度传感器，用于把温湿度等参数变成电信号，便于输入到控制器中，相当于人体的眼睛，耳朵等信息器官;控制器――例如DDC(直接数字控制器)，所有的逻辑和控制策略都在这里完成，相当于人体的大脑;执行器――例如电动调节阀等，接收来自控制器的命令，通过改变控制对象的输出来调节参数，例如电动调节阀开大，可以增大进入表冷器的冷水流量，降低送风温度等。
一、冷机启停逻辑（DDC内控制程序）1、冷机启动→平台选择了冷机模式，并且发送了启动命令（开始计时）→水泵、冷却塔、冷机没有故障，且没有切为本地，否则报故障，机组停机，切机→冷机模式对应的1个阀门开到位，否则报故障，机组停机，切机→冷却塔进水阀开度>80%，否则报故障，切机→开启冷却水循环泵，冷却水循环泵频率>（设定启动频率-5）→开启冷却塔，冷却塔频率>25HZ→开启冷冻水泵，冷冻水泵频率>（设定启动频率-5）→开启冷机，系统运行状态返回（计时清零，正常启动完成，如果超过3分钟没有状态返回，启动故障处理程序）→冷机启动完成2、冷机关闭→平台选择了冷机模式，并且发送了关机命令（开始计时）→给冷机发送关机指令，冷机停机，冷机运行状态为OFF，开始计时→计时时间=300S（5分钟），关闭冷冻水循环泵→计时时间=360S（6分钟），冷冻水泵运行状态为OFF，关闭冷却水循环泵→冷冻水流量<20且冷却水流量<20，关闭冷却塔→冷机关闭完成3、板换启动→平台选择了板换模式，并且发送了启动命令（开始计时）→水泵、冷却塔、冷机没有故障，且没有切为本地，否则报故障，机组停机，切机→板换模式对应的4个阀门开到位，否则报故障，机组停机，切机→冷却塔进水阀开度>80%，否则报故障，切机→开启冷却水循环泵，冷却水循环泵频率>（设定启动频率-5）→开启冷却塔，冷却塔频率>25HZ→开启冷冻水泵→板换启动完成4、板换关闭→平台选择了板换模式，并且发送了关机命令（开始计时）→计时时间=30S（半分钟），关闭冷冻水循环泵→计时时间=60S（6分钟），冷冻水泵运行状态为OFF，关闭冷却水循环泵→冷冻水流量<20且冷却水流量<20，关闭冷却塔→板换关闭完成二、冷机故障切换逻辑1、故障条件➢大前提：制冷单元发送了开机命令或者在运行中➢设备（冷机、冷冻水泵、冷却水泵、冷却塔）切换到本地模式➢设备（冷机、冷冻水泵、冷却水泵、冷却塔）故障➢冷机断电（延时10S（可设置）时间没有恢复）。
