LVS+Keepalived实现高可用集群一、基础介绍 (2)二、搭建配置LVS-NA T模式 (2)三、搭建配置LVS-DR模式 (4)四、另外一种脚本方式实现上面LVS-DR模式 (6)五、keepalived + LVS(DR模式) 高可用 (8)六、Keepalived 配置文件详细介绍 (11)一、基础介绍(一)根据业务目标分成三类：High Availability 高可用Load Balancing 负载均衡High Performance 高性能(二)实现集群产品：HA类：rhcs、heartbeat、keepalivedLB类：haproxy、lvs、nginx、f5、piranhaHPC类：/index/downfile/infor_id/42(三)LVS 负载均衡有三种模式：LVS-DR模式（direct router）直接路由模式进必须经过分发器，出就直接出LVS-NAT模式（network address translation）进出必须都经过分发器LVS-TUN模式（ip tunneling）IP隧道模式服务器可以放到全国各地二、搭建配置LVS-NAT模式1 、服务器IP规划：DR服务器添加一张网卡eth1，一个网卡做DIP，一个网口做VIP。
设置DIP、VIP IP地址:DIP的eth1和所有RIP相连同一个网段CIP和DIP的eth0(Vip)相连同一个网段Vip eth0 192.168.50.200Dip eth1 192.168.58.4客户机IP：Cip 192.168.50.32台真实服务器IP：Rip1 192.168.58.2Rip2 192.168.58.32 、R ealServer1配置：mount /dev/xvdd /media/vi /var/www/html/index.html写入：this is realserver1启动httpdvi /etc/sysconfig/network-scripts/ifcfg-eth0设置RIP,子网掩码必须设置成DIPIPADDR=192.168.58.2NETMASK=255.255.255.0GA TEWAY=192.168.58.43 、R ealServer2 配置：vi /var/www/html/index.html写入：this is realserver2启动httpdvi /etc/sysconfig/network-scripts/ifcfg-eth0设置RIP，子网掩码必须设置成DIPIPADDR=192.168.58.3NETMASK=255.255.255.0GA TEWAY=192.168.58.44 、在DR服务器上做以下设置：开启IP数据包转发vi /etc/sysctl.confnet.ipv4.ip_forward = 0 ##0改成1 ,此步很重要查看是否开启：sysctl -p5 、安装LVS服务：ipvsadmyum -y install ipvsadmlsmod |grep ip_vsTurbolinux系统没有带rpm包，必须下载源码安装：#ln -s /usr/src/kernels/2.6.18-164.el5-x86_64/ /usr/src/linux##如果不做连接，编译时会包错#tar zxvf ipvsadm-1.24.tar.gz#cd ipvsadm-1.24#make && make install运行下ipvsadm ，就加到ip_vs模块到内核了lsmod | grep ip 可以看到有ip_vs模块了6 、配置DR服务器,添加虚拟服务ipvsadm -L -n 查询信息ipvsadm -A -t 192.168.50.200:80 -s rr #添加集群服务、调度算法，rr为调度算法ipvsadm -a -t 192.168.50.200:80 -r 192.168.58.2 -m -w 1 # -m代表net模式，-w代表权重ipvsadm -a -t 192.168.50.200:80 -r 192.168.58.3 -m -w 2ipvsadm -L -n 再次查看是就有了realserverservice ipvsadm save 保存配置iptables -L 关闭或者清空防火墙watch -n 1 'ipvsadm -L -n' 查看访问记录的数显示如下：-> RemoteAddress:Port Forward Weight ActiveConn InActConnTCP 192.168.50.200:80 rr-> 192.168.58.2:80 Masq 1 0 13-> 192.168.58.3:80 Masq 2 0 12ActiveConn是活动连接数,也就是tcp连接状态的ESTABLISHED;InActConn是指除了ESTABLISHED以外的,所有的其它状态的tcp连接.7 、测试：http://192.168.58.200配完后若想修改算法：ipvsadm -E -t 192.168.58.200:80 -s wlc修改Rip的权重：ipvsadm -e -t 192.168.58.200:80 -r 192.168.58.2 -m -w 1ipvsadm -e -t 192.168.58.200:80 -r 192.168.58.3 -m -w 5三、搭建配置LVS-DR模式lo:1 回应客户端，lo:1上的IP跟机器有关，跟网卡没有关系arp_announce 对网络接口上本地IP地址发出的ARP回应作出相应级别的限制arp_ignore 定义对目标地址为本地IP的ARP询问不同的请求一、3台服务器IP配置规划：DIP：eth0:1 192.168.58.200/32 (VIP)eth0 192.168.58.3/24 (DIP)RIP1 lo:1 192.168.58.200/32 (VIP)eth0 192.168.58.4/24RIP2 lo:1 192.168.58.200/32 (VIP)eth0 192.168.58.5/24 .................................................................RIP n lo:1 192.168.58.200/32 (VIP)eth0 192.168.58.N/24二、每台realserver都加上下面四个步骤配置：1 、配置每台rip的IP、http,web页面2 、关闭每台rip服务器的ARP广播：echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignoreecho 2 > /proc/sys/net/ipv4/conf/lo/arp_announceecho 1 > /proc/sys/net/ipv4/conf/all/arp_ignoreecho 2 > /proc/sys/net/ipv4/conf/all/arp_announce3 、配置VIPifconfig lo:1 192.168.58.200 netmask 255.255.255.255 broadcast 192.168.58.200 up4 、配置网关route add -host 192.168.58.200 dev lo:1三、DR上的配置（DR模式下Dip不用开启转发）：1 、配置DIP，在eth0上添加一个子VIP接口：添加VIP：ifconfig eth0:1 192.168.58.200 broadcast 192.168.58.200 netmask 255.255.255.255 up2 、配置网关：route add -host 192.168.58.200 dev eth0:1route -n3 、安装ipvsadm(方法见文档上面）yum -y install ipvsadmlsmod |grep ip_vs4 、配置LVS集群：ipvsadm -A -t 192.168.58.200:80 -s rr #添加集群服务、调度算法，rr为调度算法ipvsadm -a -t 192.168.58.200:80 -r 192.168.58.3 -g -w 1 # -g代表DR模式，-w代表权重ipvsadm -a -t 192.168.58.200:80 -r 192.168.58.2 -g -w 2service ipvsadm saveipvsadm -L -n 查看信息四、测试：http://192.168.58.200四、另外一种脚本方式实现上面LVS-DR模式IP规划：Dip eth0 192.168.58.139VIP：192.168.58.200RIP1：192.168.58.2RIP2：192.168.58.31 、D R服务器上安装ipvsadm#yum -y install ipvsadm#lsmod | grep ip_vs 查看没有输出#modprobe ip_vs 安装即可2 、配置DIP服务器、LVS这里也是个写脚本为了方便vim /etc/init.d/lvsdr#!/bin/bash#lvs of DRVIP=192.168.58.200RIP1=192.168.58.2RIP2=192.168.58.3case "$1" instart)echo "start lvs of DR"/sbin/ifconfig eth0:0 $VIP broadcast $VIP netmask 255.255.255.0 up echo "1" > /proc/sys/net/ipv4/ip_forward/sbin/iptables -C/sbin/ipvsadm -A -t $VIP:80 -s rr/sbin/ipvsadm -a -t $VIP:80 -r $RIP1:80 -g/sbin/ipvsadm -a -t $VIP:80 -r $RIP2:80 -g/sbin/ipvsadm;;stop)echo "stop lvs of DR"echo "0" > /proc/sys/net/ipv4/ip_forward/sbin/ipvsadm -C/sbin/ifconfig eth0:0 down;;*)echo "Usage :$0 {start|stop}"exit1esacexit 0#chmod o+x /etc/init.d/lvsdr启动脚本：#service lvsdr start3 、2台RIP服务器都配置这里我们也都可以写成脚本开启2台RIP的httpd服务。

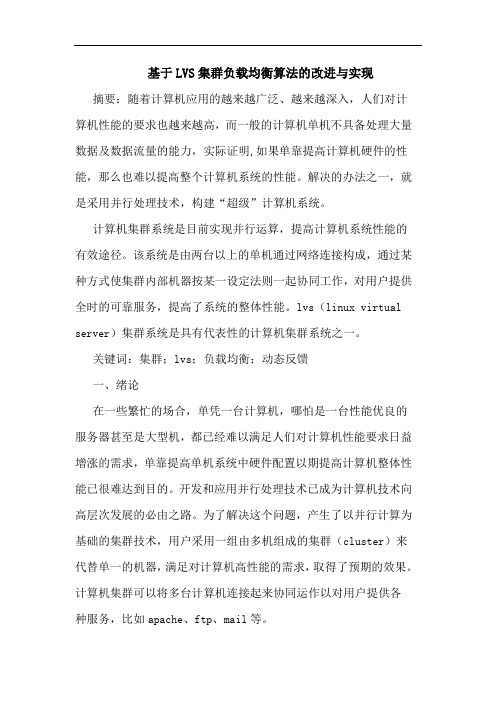

基于LVS集群负载均衡算法的改进与实现摘要：随着计算机应用的越来越广泛、越来越深入，人们对计算机性能的要求也越来越高，而一般的计算机单机不具备处理大量数据及数据流量的能力，实际证明,如果单靠提高计算机硬件的性能，那么也难以提高整个计算机系统的性能。
解决的办法之一，就是采用并行处理技术，构建“超级”计算机系统。
计算机集群系统是目前实现并行运算，提高计算机系统性能的有效途径。
该系统是由两台以上的单机通过网络连接构成，通过某种方式使集群内部机器按某一设定法则一起协同工作，对用户提供全时的可靠服务，提高了系统的整体性能。
lvs（linux virtual server）集群系统是具有代表性的计算机集群系统之一。
关键词：集群；lvs；负载均衡；动态反馈一、绪论在一些繁忙的场合，单凭一台计算机，哪怕是一台性能优良的服务器甚至是大型机，都已经难以满足人们对计算机性能要求日益增涨的需求，单靠提高单机系统中硬件配置以期提高计算机整体性能已很难达到目的。
开发和应用并行处理技术已成为计算机技术向高层次发展的必由之路。
为了解决这个问题，产生了以并行计算为基础的集群技术，用户采用一组由多机组成的集群（cluster）来代替单一的机器，满足对计算机高性能的需求，取得了预期的效果。
计算机集群可以将多台计算机连接起来协同运作以对用户提供各种服务，比如apache、ftp、mail等。
二、计算机集群及负载均衡（一）计算机集群系统的体系结构计算机集群的网络拓扑结构如图2-1所示：图2-1 计算机集群的网络拓扑结构（二）负载均衡的层次a基于客户端的负载均衡b应用服务器的负载均衡技术 c基于域名系统的负载均衡 d高层协议内容交换技术 e网络接入协议交换 f带均衡策略的服务器群集（三）计算机集群系统的主要特点a高可扩展性 b良好的可用性 c高性能 d高性价比 e好的可管理性 f对用户的透明性（四）衡量集群的重要指标a能用性 b可用性处 c理器和存储器 e磁盘阵列 f操作系统 g 通信网络 h可扩展性 i性价比 j地址转换。

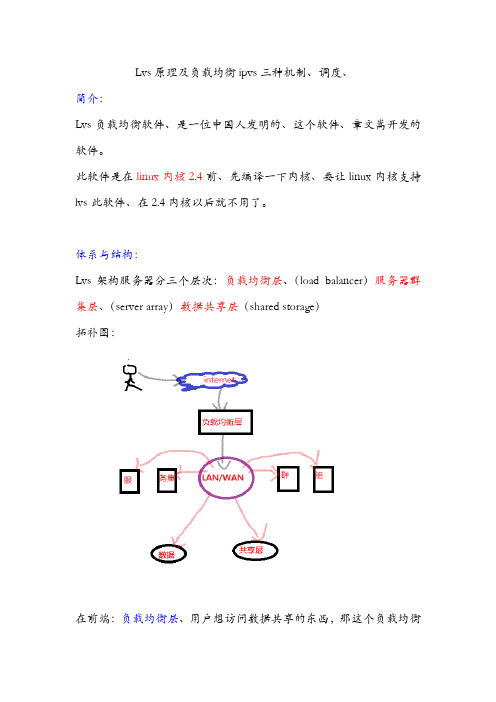

Lvs原理及负载均衡ipvs三种机制、调度、简介：Lvs负载均衡软件、是一位中国人发明的、这个软件、章文嵩开发的软件。
此软件是在linux内核2.4前、先编译一下内核、要让linux内核支持lvs此软件、在2.4内核以后就不用了。
体系与结构：Lvs架构服务器分三个层次：负载均衡层、（load balancer）服务器群集层、（server array）数据共享层（shared storage）拓补图：在前端：负载均衡层、用户想访问数据共享的东西，那这个负载均衡器就像是台路由器，将外来的用户请求转发到服务集群组、而这些服务集群组可以是web服务器、也可以使dns服务器、ftp服务器……而在LAN还是在WAN负载均衡调度器是可以兼容不同的角色。
而数据共享层、必须要和共享出来的数据内容保持一致性的存储区域、在物理上、一般有磁盘阵列设备组成、为了就是保持内容一致性、在linux系统上、一般可以通过NFS网络共享文件系统共享数据的、但在业务繁忙时、性能并不是很好、此时可以采用集群文件系统、例如rhthat的gfs文件系统、oracle提供的ocfs2文件系统等。
LVS集群的特点：IP负载均衡与负载调度算法：在lvs的在负载均衡技术上、ipvs这个模块作用是在安装在最前端的服务器上的、（这个ipvs模块是lvs集群的核心软件），作用是虚拟出一个ip地址出来、用户必须通过此虚拟ip地址来通过它在才能访问。
首先用户通过访问虚拟ip地址来到了负载均衡调度器、从而在通过负载均衡调度器（注：的真实ip地址访问）服务器群集列表里、选出一个服务节点响应用户请求、在这过程中、ipvs实现负载均衡机制有三种、分别是、NAT 、TUN、DR、。
Ipvs的三种技术：vs/NAT (Virtual Server via Network Address Translation) (注：网络地址转换)1、就是用户在访问时、先访问的虚拟ip地址、然后通过vs/nat转换成、真实的服务器ip地址和真实的相应的端口、从而访问数据后、在经过负载均衡调度器、在然后vs/nat在把服务器真实ip地址、及相应的端口、转换层虚拟ip地址、及端口号、返回给访问的用户。
Linux负载均衡一、LVS概述及原理LVS是一个开源的软件，由毕业于国防科技大学的章文嵩博士于1998年5月创立，可以实现LINUX平台下的简单负载均衡。
LVS是Linux Virtual Server的缩写，意思是Linux虚拟服务器。
LVS集群采用IP负载均衡技术和基于内容请求分发技术。
调度器具有很好的吞吐率，将请求均衡地转移到不同的服务器上执行，且调度器自动屏蔽掉服务器的故障，从而将一组服务器构成一个高性能的、高可用的虚拟服务器。
整个服务器集群的结构对客户是透明的，而且无需修改客户端和服务器端的程序。
为此，在设计时需要考虑系统的透明性、可伸缩性、高可用性和易管理性。
一般来说，LVS集群采用三层结构，其主要组成部分为：1) 负载调度器（load balancer），它是整个集群对外面的前端机，负责将客户的请求发送到一组服务器上执行，而客户认为服务是来自一个IP地址（我们可称之为虚拟IP地址）上的。
2) 服务器池（server pool），是一组真正执行客户请求的服务器，执行的服务有WEB、MAIL、FTP和DNS等。
3) 共享存储（shared storage），它为服务器池提供一个共享的存储区，这样很容易使得服务器池拥有相同的内容，提供相同的服务。
调度器是服务器集群系统的唯一入口点（Single Entry Point），它可以采用IP 负载均衡技术、基于内容请求分发技术或者两者相结合。
在IP负载均衡技术中，需要服务器池拥有相同的内容提供相同的服务。
当客户请求到达时，调度器只根据服务器负载情况和设定的调度算法从服务器池中选出一个服务器，将该请求转发到选出的服务器，并记录这个调度；当这个请求的其他报文到达，也会被转发到前面选出的服务器。
在基于内容请求分发技术中，服务器可以提供不同的服务，当客户请求到达时，调度器可根据请求的内容选择服务器执行请求。
因为所有的操作都是在Linux操作系统核心空间中将完成的，它的调度开销很小，所以它具有很高的吞吐率。

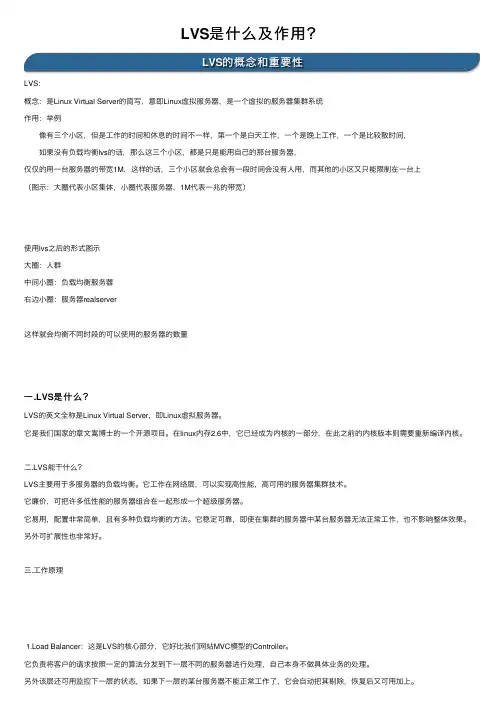

LVS是什么及作⽤？LVS的概念和重要性LVS:概念：是Linux Virtual Server的简写，意即Linux虚拟服务器，是⼀个虚拟的服务器集群系统作⽤：举例 像有三个⼩区，但是⼯作的时间和休息的时间不⼀样，第⼀个是⽩天⼯作，⼀个是晚上⼯作，⼀个是⽐较散时间， 如果没有负载均衡lvs的话，那么这三个⼩区，都是只是能⽤⾃⼰的那台服务器，仅仅的⽤⼀台服务器的带宽1M，这样的话，三个⼩区就会总会有⼀段时间会没有⼈⽤，⽽其他的⼩区⼜只能限制在⼀台上（图⽰：⼤圈代表⼩区集体，⼩圈代表服务器，1M代表⼀兆的带宽）使⽤lvs之后的形式图⽰⼤圈：⼈群中间⼩圈：负载均衡服务器右边⼩圈：服务器realserver这样就会均衡不同时段的可以使⽤的服务器的数量⼀.LVS是什么？LVS的英⽂全称是Linux Virtual Server，即Linux虚拟服务器。
它是我们国家的章⽂嵩博⼠的⼀个开源项⽬。
在linux内存2.6中，它已经成为内核的⼀部分，在此之前的内核版本则需要重新编译内核。
⼆.LVS能⼲什么？LVS主要⽤于多服务器的负载均衡。
它⼯作在⽹络层，可以实现⾼性能，⾼可⽤的服务器集群技术。
它廉价，可把许多低性能的服务器组合在⼀起形成⼀个超级服务器。
它易⽤，配置⾮常简单，且有多种负载均衡的⽅法。
它稳定可靠，即使在集群的服务器中某台服务器⽆法正常⼯作，也不影响整体效果。
另外可扩展性也⾮常好。
三.⼯作原理1.Load Balancer：这是LVS的核⼼部分，它好⽐我们⽹站MVC模型的Controller。
它负责将客户的请求按照⼀定的算法分发到下⼀层不同的服务器进⾏处理，⾃⼰本⾝不做具体业务的处理。
另外该层还可⽤监控下⼀层的状态，如果下⼀层的某台服务器不能正常⼯作了，它会⾃动把其剔除，恢复后⼜可⽤加上。
该层由⼀台或者⼏台Director Server组成。
Server Array：该层负责具体业务。
可有WEB Server、mail Server、FTP Server、DNS Server等组成。
lvs术语LVS 是指 Linux Virtual Server，是一个基于 Linux 系统的负载均衡器。
以下是一些与 LVS 相关的术语：1. 负载均衡（Load Balancing）：将网络流量分发到多个服务器上，以平衡服务器的负载，提高系统的可用性和性能。
2. 调度算法（Scheduling Algorithm）：用于确定哪个服务器接收客户端请求的算法。
常见的调度算法有轮询、加权轮询、源地址哈希等。
3. 虚拟 IP（Virtual IP）：是一个虚拟的 IP 地址，用于代表一组服务器。
客户端将请求发送到虚拟 IP，然后由负载均衡器将请求分发到实际的服务器上。
4. 调度器（Scheduler）：负责根据调度算法将客户端请求分发到实际服务器的组件。
常见的调度器有 LVS/NAT（Network Address Translation）、LVS/DR（Direct Routing）和LVS/TUN （Tunneling）。
5. 后端服务器（Real Server）：实际处理客户端请求的服务器。
负载均衡器将请求转发到后端服务器上，并将响应返回给客户端。
6. 冗余（Redundancy）：在 LVS 中，通常会配置多个负载均衡器和多个后端服务器，以提高系统的可用性。
当其中一个负载均衡器或后端服务器出现故障时，其他设备可以接管工作，实现冗余。
7. 健康检查（Health Check）：负载均衡器会定期检查后端服务器的状态，以确定是否正常工作。
如果服务器不可用，负载均衡器会将其从服务器池中移除，以避免将请求发送到故障服务器上。
8. 反向代理（Reverse Proxy）：LVS 可以作为反向代理服务器使用，将客户端请求发送到后端服务器，并将响应返回给客户端。
这样客户端无需直接与后端服务器通信，提高了安全性和灵活性。
这些术语是 LVS 中常用的概念，有助于理解和使用 LVS 负载均衡器。
LVS原理详解配置⽂件参数详解LVS原理详解LVS简介 Internet的快速增长使多媒体⽹络服务器⾯对的访问数量快速增加，服务器需要具备提供⼤量并发访问服务的能⼒，因此对于⼤负载的服务器来讲， CPU、I/O处理能⼒很快会成为瓶颈。
由于单台服务器的性能总是有限的，简单的提⾼硬件性能并不能真正解决这个问题。
为此，必须采⽤多服务器和负载均衡技术才能满⾜⼤量并发访问的需要。
Linux 虚拟服务器(Linux Virtual Servers,LVS) 使⽤负载均衡技术将多台服务器组成⼀个虚拟服务器。
它为适应快速增长的⽹络访问需求提供了⼀个负载能⼒易于扩展，⽽价格低廉的解决⽅案。
LVS结构与⼯作原理⼀.LVS的结构 LVS由前端的负载均衡器(Load Balancer，LB)和后端的真实服务器(Real Server，RS)群组成。
RS间可通过局域⽹或⼴域⽹连接。
LVS的这种结构对⽤户是透明的，⽤户只能看见⼀台作为LB的虚拟服务器(Virtual Server)，⽽看不到提供服务的RS群。
当⽤户的请求发往虚拟服务器，LB根据设定的包转发策略和负载均衡调度算法将⽤户请求转发给RS。
RS再将⽤户请求结果返回给⽤户。
⼆.LVS内核模型1.当客户端的请求到达负载均衡器的内核空间时，⾸先会到达PREROUTING链。
2.当内核发现请求数据包的⽬的地址是本机时，将数据包送往INPUT链。
3.LVS由⽤户空间的ipvsadm和内核空间的IPVS组成，ipvsadm⽤来定义规则，IPVS利⽤ipvsadm定义的规则⼯作，IPVS⼯作在INPUT链上,当数据包到达INPUT链时，⾸先会被IPVS检查，如果数据包⾥⾯的⽬的地址及端⼝没有在规则⾥⾯，那么这条数据包将被放⾏⾄⽤户空间。
4.如果数据包⾥⾯的⽬的地址及端⼝在规则⾥⾯，那么这条数据报⽂将被修改⽬的地址为事先定义好的后端服务器，并送往POSTROUTING链。
5.最后经由POSTROUTING链发往后端服务器。
