制冷压缩机性能运转试验装置及其测控软件的研制曹义新;许敬德;郝颖磊;郑庆伟;张成;王雷【摘要】以螺杆制冷压缩机为例,对制冷压缩机性能、运转试验原理和方法进行研究,在此基础上实现了性能运转试验装置及其测控软件的研制,并对其进行分析和不确定度计算.试验装置在工作中客观全面地体现了相关标准的各项要求,具有一定的智能化、人性化等特点,并在行业中得到广泛应用.【期刊名称】《中国设备工程》【年(卷),期】2018(000)024【总页数】4页(P99-102)【关键词】制冷压缩机;性能测试;运转测试;测试软件;控制软件;不确定度【作者】曹义新;许敬德;郝颖磊;郑庆伟;张成;王雷【作者单位】合肥通用机械研究院有限公司,安徽合肥 230031;合肥通用环境控制技术有限责任公司,安徽合肥 230088;合肥通用机械研究院有限公司,安徽合肥230031;合肥通用环境控制技术有限责任公司,安徽合肥 230088;合肥通用机械研究院有限公司,安徽合肥 230031;合肥通用环境控制技术有限责任公司,安徽合肥230088;合肥通用机械研究院有限公司,安徽合肥 230031;合肥通用环境控制技术有限责任公司,安徽合肥 230088;合肥通用环境控制技术有限责任公司,安徽合肥230088;合肥通用机械研究院有限公司,安徽合肥 230031;合肥通用环境控制技术有限责任公司,安徽合肥 230088【正文语种】中文【中图分类】TB663;TP311.52制冷压缩机是制冷产品最重要的核心部件，其性能、运转数据客观有效地获取就显得很重要。

筹建或改造符合GB/T 5773-2016 等相关标准的制冷压缩机性能运转试验装置以满足行业需求已成为当务之急。

这里以螺杆制冷压缩机为例，研制其性能运转试验装置。

试验装置采用自主开发的测控软件，并在实际运行中不断完善优化，同时兼顾可视化、自动化、智能化、人性化的需求，更加便于功能扩充和系统维护，经过长时间使用验证，试验装置及其测控软件运行安全可靠。

自制实用的变频压缩机检测工装自制实用的变频压缩机检测工装变频冰箱存在一个维修难点: 压缩机不启动的原因判断。

大家知道: 定频压缩机可接交流220V 市电强制启动，从而快速判断压缩机的好坏，而变频压缩机工作电源是U 、V 、W 三相对称变频调制电压，维修中一般不具备这种专用电源。

目前，国内黄石东贝、加西贝拉、万宝、钱江等厂家都生产变频压缩机，各厂家的产品参数各异，若用一个电源装置来检测多型号压缩机难以实现。

在实际工作中，笔者自制了一个低成本的检测装置( 以下简称工装)，如图1 所示。

工装用三只15W 冰箱茄形照明灯，按Y 型(星形)连接作为假负载，以替代压缩机，方便快速地判定压缩机是否有故障。

工装制作简图如图2 所示。

1.材料15W 茄形灯泡、灯座各3 个，冰箱电源线一根( 将抬头剪掉) ，毛细管3 根( 外径0.7mm、长30mm ) ，尺寸合适的小塑料盒一个。

2.组装方法将灯座按Y 型连接，剩余三根灯座引出线分别与电源线连接并焊牢，电源线的引出端分别与三根毛细管用锡焊固定，推荐采用热缩管进行外观绝缘处理。

如果手头没有热缩管，可用绝缘腊营或PVC电工绝缘胶带进行包裹处理，以防止漏电，最后按图1 所示把灯座固定在盒子上即可。

3.检测步骤( 只针对压缩机不启动故障)(1 ) 断开冰箱电源，将变频压缩机盒盖打开，取下接线端子，测量压缩机各绕组阻值，如果阻值明显异常，或外壳绝缘失效，可直接判定压缩机损坏;若三个电阻值均相同(通常在1 00 左右)并且外壳绝缘良好，即可初步判定压缩机基本正常，转入下一步。

( 2) 将工装的三根毛细管插头分别插入变频控制器输出端子孔中，并固定好。

( 3 ) 接通冰箱电源，若变频控制器正常，则三只灯泡分别以两只为一组轮流发光( 闪亮) 。

4.判断方法(1 )灯闪亮: 主控板、变频控制器正常，压缩机故障;(2 )灯不亮: 主控板、变频控制器故障，压缩机正常;(3 ) 压缩机与主控板、变频控制器同时发生故障，在实际维修中很少见，暂不考虑。

完整版)冰箱压缩机测试报告1.论述目的本报告旨在对冰箱压缩机进行全面测试，并通过测试结果评估其性能和质量，提供给相关部门和厂家参考，以便更好地改进产品和优化制造流程。

2.测试方法2.1 设备和材料冰箱压缩机样品温度计电流表电压表压力表相关测试仪器和设备2.2 测试流程1.搭建测试环境：将冰箱压缩机安装在标准测试台上，连接相应的仪器和设备。

2.测量空载电流和空载电压：让冰箱压缩机无负载运行一段时间，使用电流表和电压表记录其电流和电压。

3.监测运行温度和压力：使用温度计和压力表监测冰箱压缩机的运行温度和工作压力。

4.测试制冷效果：将冰箱倒装，让冷凝器维持较低温度，测量冰箱内部的温度变化情况。

5.评估噪音水平：使用噪音仪器测量冰箱压缩机运行时产生的噪音水平。

6.记录和分析测试数据：将各项测试数据记录下来，并进行数据分析，形成测试报告。

3.测试结果3.1 空载电流和空载电压空载电流：1.5A空载电压：220V3.2 运行温度和压力运行温度：平均维持在5度摄氏以下工作压力：平均维持在150 kPa左右3.3 制冷效果测试倒装制冷效果：将冰箱倒装，冰箱内部温度从25度摄氏下降到0度摄氏所需时间为30分钟。

3.4 噪音水平平均噪音水平：55分贝4.结论和建议根据上述测试结果，我们对冰箱压缩机的性能和质量进行综合评估，并给出以下结论和建议：1.冰箱压缩机在空载运行时，电流和电压稳定，符合设计要求。

2.冰箱压缩机的运行温度和压力保持在安全范围内，制冷效果良好。

3.噪音水平在可接受范围内，但仍有改进空间。

4.建议在制造过程中进一步优化噪音控制措施，以提升产品质量和用户体验。

5.参考资料冰箱压缩机制造商提供的相关文献和规范相关行业标准和要求。

专利名称：制冷压缩机性能试验装置专利类型：实用新型专利
发明人：范力群,王文斌
申请号：CN201120363750.7
申请日：20110926
公开号：CN202256221U
公开日：
20120530
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种制冷压缩机性能试验装置，包括第一压力容器、压缩机、冷凝器，第一压力容器的上部设置有蒸发器；第一压力容器设置有量热器；蒸发器的入口通过膨胀阀连接冷凝器的出口；蒸发器的出口连接压缩机的入口，压缩机的出口连接冷凝器的入口；所述膨胀阀的入口端与压缩机的入口端之间并联有一个或多个压力容器，压力容器底部设置有另一加热器，压力容器的上部设置有另一蒸发器；压力容器设置有另一量热器；所述另一蒸发器的入口通过另一膨胀阀连接所述冷凝器的出口；所述另一蒸发器的出口连接所述压缩机的入口。

本实用新型设置有多个量热器与蒸发器的组合以拓宽试验台的测量范围，并且能够保证测试精度和试验时间。

申请人：上海佐竹冷热控制技术有限公司
地址：201204 上海市浦东新区陈春路108号
国籍：CN
代理机构：上海浦一知识产权代理有限公司
代理人：张骥
更多信息请下载全文后查看。

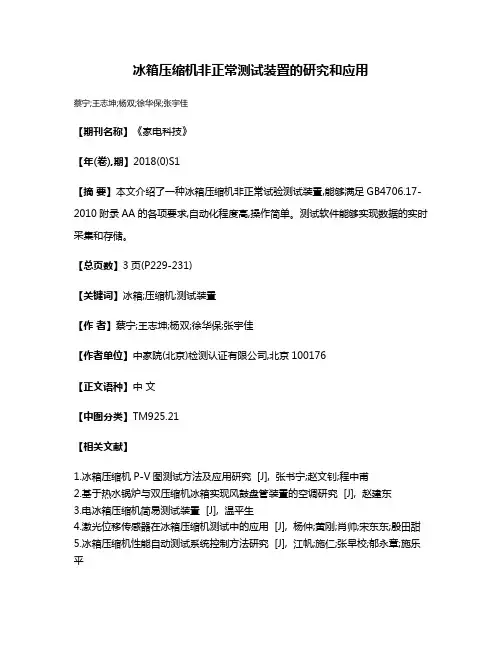

冰箱压缩机非正常测试装置的研究和应用
蔡宁;王志坤;杨双;徐华保;张宇佳
【期刊名称】《家电科技》
【年(卷),期】2018(0)S1
【摘要】本文介绍了一种冰箱压缩机非正常试验测试装置,能够满足GB4706.17-2010附录AA的各项要求,自动化程度高,操作简单。

测试软件能够实现数据的实时采集和存储。

【总页数】3页(P229-231)
【关键词】冰箱;压缩机;测试装置
【作者】蔡宁;王志坤;杨双;徐华保;张宇佳
【作者单位】中家院(北京)检测认证有限公司,北京100176
【正文语种】中文
【中图分类】TM925.21
【相关文献】
1.冰箱压缩机P-V图测试方法及应用研究 [J], 张书宁;赵文钊;程中甫
2.基于热水锅炉与双压缩机冰箱实现风鼓盘管装置的空调研究 [J], 赵建东
3.电冰箱压缩机简易测试装置 [J], 温平生
4.激光位移传感器在冰箱压缩机测试中的应用 [J], 杨仲;黄刚;肖帅;宋东东;殷田甜
5.冰箱压缩机性能自动测试系统控制方法研究 [J], 江帆;施仁;张早校;郁永章;施乐平
因版权原因，仅展示原文概要，查看原文内容请购买。

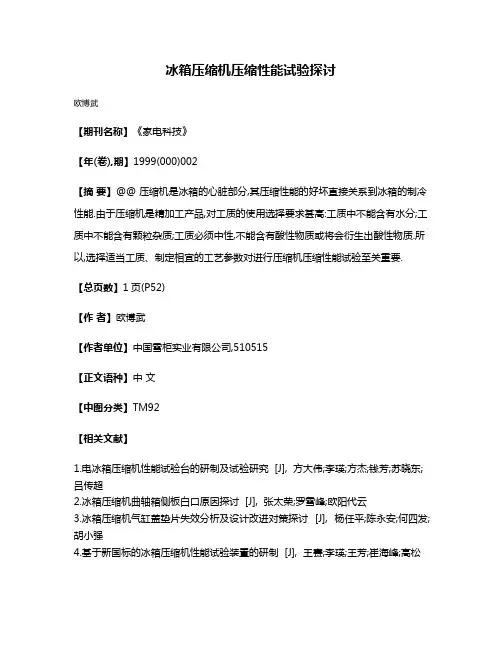

冰箱压缩机压缩性能试验探讨
