LTE专项优化KPI优化指导手册无线接通率

1 掉线率1.1 指标定义无线掉线率=(eNodeB发起的S1 RESET导致的UE Context释放次数+UE Context异常释放次数)/UE Context建立成功总次数*100%1.2 指标分析及统计点介绍UE Context异常释放次数测量点：如图1中A点所示，当eNodeB向MME发送UE CONTEXT RELEASE REQUEST消息，会释放UE的所有E-RAB。

当释放原因不为“Normal Release”，“Detach”，“User Inactivity”，“CS Fallback triggered”，“UE Not Available for PS Service”，“Inter-RAT Redirection”，“TimeCritical Handover”，“Handover Cancelled”时，测量指标L.UECNTX.AbnormRel加1。

eNodeB发起的S1 RESET导致的UE Context释放次数测量点：如图2中A点所示，当eNodeB向MME发送S1 RESET消息时，根据包含的上下文个数，指标L.UECNTX.Rel.S1Reset.eNodeB进行累加UE Context建立成功总次数测量点：如图3中B点所示，当eNodeB向MME发送INITIAL CONTEXT SETUP RESPONSE消息时统计该指标。

消息中如果包括多个E-RAB，该指标也只统计一次。

1.3 TOP小区分析流程TOP小区分析可通过OMC 920提取异常释放原因：□ eNodeB发起的原因为UE LOST的UE Context释放次数□ eNodeB发起的原因为切换失败的UE Context释放次数□ eNodeB发起的原因为无线层问题的UE Context释放次数□ eNodeB发起的S1 RESET导致的UE Context释放次数❶是否存在异常告警或传输闪断1）通过LST ALMAF查询站点实时告警,参考历史告警；2）通过DSP BRD 查询单板运行情况；❷通过提取两两小区切换，确定目标小区1）确定目标小区运行情况，是否基站故障或异常告警；2）检查邻区间参数设置是否正确；3）通过Mapinfo检查小区邻区配置是否合理，进行邻区合理性优化；4）检查基站是否周边站点缺少，如为孤站，可视为正常；❸检查S1链路是否配置正确现统计中eNodeB发起的S1 RESET导致的UE Context释放次数均为0，如统计出现释放次数，需进行针对排查；❹参数是否设置合理1）查询掉线类定时器设置是否正确；（T310、N311、N310、T311、T301）2）如掉线率突增，查询操作日志，确认是否有修改，导致小区异常；❺是否存在高干扰1）通过Mapinfo查看小区PCI复用是否合理，是否存在模三冲突；2）检查小区时隙配比是否设置准确（DE:SA2\SSP7;F:SA2\SSP5）；3）如每PRB上干扰噪声平均值>-110dBm,确认小区存在上行干扰，同时可通过后台跟踪，确认干扰类型；小提示：判断干扰类型时，可跟踪后台干扰检测，如果RB0-RB99呈下坡图，则为杂散干扰，如果为陡升陡降则为互调干扰，如果为上坡图，则为阻塞干扰，如果干扰仅在RB40-RB80,则为广电干扰，请大家知悉。

LTE无线参数及KPI指标优化一、LTE小区选择及相关参数 (1)1.1 小区选择S准则： (1)1.2 小区选择相关参数： (2)二、LTE小区重选及相关参数 (2)2.1 小区重选相关知识： (2)2.2 重选测量启动条件： (3)2.3 重选判决准则： (4)2.4 小区重选相关参数： (5)三、LTE系统内切换测量及切换相关参数 (7)3.1 LTE系统内测量事件： (7)3.2 LTE测量及切换判决： (7)3.3 LTE系统内切换相关参数汇总： (11)四、LTE系统和3G/2G互操作 (13)4.1 TDL-TDS重选： (13)4.2 PS域TDL-3G/2G重定向： (14)4.3 CS域TDL-3/2重定向CSFB： (19)五、LTE KPI介绍及优化 (22)5.1 接入性指标: (22)5.2 移动性指标： (25)5.3 保持性指标 (29)说明：此文档仅为个人理解及个人经验总结，如有错误请大家更正，并给予鼓励，谢谢！！！一、LTE小区选择及相关参数1.1小区选择S准则：UE进行小区选择时，需要判断小区是否满足小区选择规则。

小区选择规则的基础是EUTRAN小区参考信号的接收功率测量值，即：RSRP。

驻留小区的条件要求符合小区选择S准则：Srxlev＞0。

Srxlev= Qrxlevmeas-（Qrxlevmin+Qrxlevminoffset）-Pcompensation；Pcompensation=max(PMax-UE Maximum Outpower,0)各参数含义如下：1、Srxlev：小区选择S值，单位dB;2、Qrxlevmeas:测量小区的RSRP值，单位dBm；3、Qrxlevmin:小区最小接收电平，单位dBm，目前集团规定为：-128；（该参数可影响用户接入）4、Qrxlevminoffset：减少PLMN之间的乒乓选择,此参数只在UE驻留在访问PLMN (Visited PLMN)时, 周期性地搜寻更高级别的PLMN时使用.；5、PMax：UE在小区中允许的最大上行发送功率；6、UE Maximum Outpower：UE能力决定的最大上行发送功率1.2小区选择相关参数：小区选择相关参数如下：二、LTE小区重选及相关参数2.1小区重选相关知识：2.1.1小区重选知识小区重选指（cell reselection）指UE在空闲模式下通过监测邻区和当前小区的信号质量以选择一个最好的小区提供服务信号的过程。

TD-LTE网优KPI指标优化工作指导手册目录1 ................................................................................................................... 前言22KPI优化的工作流程及内容 (3)2.1KPI优化工作总体流程 (3)2.2KPI优化工作内容 (4)2.2.1KPI数据生成 (4)2.2.2KPI数据分析 (4)2.2.3问题处理 (5)2.2.4问题跟踪和核查 (5)2.3KPI优化工作逻辑图 (6)3RRC连接建立成功率优化 (6)3.1理论介绍 (6)3.2指标定义 (7)3.3信令流程及失败原因 (7)3.3.1正常过程 (7)3.3.2异常过程 (8)3.4优化方法介绍 (9)3.4.1上行随机接入的问题 (11)3.4.2小区重选参数问题 (11)3.4.3下行初始发射功率偏低问题 (11)3.4.4上行初始功控问题 (11)4ERAB建立成功率 (11)4.1理论介绍 (11)4.2指标定义 (13)4.3信令流程及失败原因 (13)4.3.1正常过程 (13)4.3.2异常过程 (14)5切换成功率优化 (17)5.1理论介绍 (17)5.2指标定义 (17)5.3信令流程 (18)5.3.1正常过程 (18)5.4优化方法介绍 (20)5.4.1切换信令流程 (20)5.4.2涉及话统打点 (22)5.4.3切换问题分类 (24)6无线掉线率优化 (27)6.1理论介绍 (27)6.2指标定义 (29)1 前言话统KPI是中国移动考核项之一，也是对网络质量的最直观反映。

日常话统监测是进行网络性能检测的一种有效手腕。

通过日监测，识别突发问题小区，将问题消除在低级阶段。

通过周监测，识别网络性能持续短木板小区，针对性的进行提升优化。

话统KPI主要包括以下几大类：接入性指标、维持性指标、移动性指标、业务量指标、产品运行类指标、系统可用性指标和网络资源利用率指标。

湖南移动专项优化KPI优化指导手册-无线接通率2015/3/14目录1 概述无线接通率可以统计UE成功接入LTE网络的性能。

无线接入主要发生在开机附着、异系统重选回LTE、位置更新、收到pagging等过程中，无线接入是用户使用LTE网络的前提。

无线接通率由RRC建立成功率、S1建立成功率和ERAB建立成功率3部分构成。

2 指标定义无线接通率= RRC建立成功率*ERAB建立成功率*100%。

RRC建立成功率=RRC接入成功率次数/RRC接入尝试次数*100%=pmRrcConnEstabSucc/pmRrcConnEstabSucc*100%ERAB建立成功率=ERAB建立成功率次数/ERAB建立尝试次数*100%=(PmErabEstabSuccInit+PmErabEstabSuccAdded)/(PmErabEstabAttInit+PmErabEstabAttAdded)*1 00%3 RRC建立成功率分析3.1 理论介绍RRC连接建立过程分为两个阶段：准备阶段和实施阶段。

在准备阶段中，UE会根据NAS 层的触发原因和系统广播中的接入限制信息，通过一系列检查来判断自己是否被允许进行接入过程，如果可以，则执行后续的实施阶段；否则UE的RRC将启动相应的定时器，在该定时器超时前UE无法发起任何接入过程。

上述机制的目的是负荷拥塞控制，当网络负荷较重时限制某些UE 进行接入3.2 正常信令流程RRC建立流程如下图所示，其中红点处为RRC建立重要counter（PmRrcConnEstabAtt和pmRrcConnEstabSucc）统计节点。

RRC 建立触发原因：●IDLE态UE需变为连接态时发起该过程，如呼叫、响应寻呼、TAU（跟踪区）、Attach(附着)等。

RRC连接建立成功流程●RRC连接请求：UE通过UL_CCCH在SRB0上发送，携带UE的初始（NAS）标识和建立原因等，该消息对应于随机接入过程的Msg3●RRC连接建立：eNB通过DL_CCCH在SRB0上发送，携带SRB1的完整配置信息，该消息对应随机接入过程的Msg4●RRC连接建立完成：UE通过UL-DCCH在SRB1上发送，携带上行方向NAS消息，如Attach Request、TAU Request、Service Request、Detach Request等，eNB根据这些消息进行S1口建立RRC连接重建立拒绝流程●第二步中，如果eNB中没有UE的上下文信息，则拒绝为UE重建RRC连接，则通过DL_CCCH在SRB0上回复一条RRC连接重建立拒绝消息3.3 指标定义RRC连接建立是指处于空闲状态的UE或待开机的UE准备发起一个呼叫或响应寻呼时发起的过程。

LTE KPI定义及KPI指标优化思路一、LTE KPI总体架构 (3)1。

1 无线网络类KPI (3)1.1。

1 接入类 (3)1。

1。

2 保持性 (3)1。

1。

3 3、移动性 (3)1.1。

4 4、可用性 (3)1.1。

5 5、RB利用率 (3)1.1.6 6、话务量 (4)1.2 业务类KPI (4)1.2。

1 时延 (4)1.2.2 完整性 (4)1.3 KPI采集方法 (4)1。

3。

1 话务统计 (4)1.3。

2 路测，定点测试 (5)接入类KPI (6)1。

1 RRC连接建立成功率 (6)1。

1。

1 RRC连接建立成功率计算公式 (6)1.1。

2 RRC相关计数器 (7)1.1。

3 QCI定义 (7)1。

2 ERAB建立成功率 (8)1.2。

1 ERAB建立成功率计算公式 (8)1.2。

2 ERAB相关计数器 (9)1。

3 呼叫建立成功率 (9)1。

3.1 呼叫建立成功率公式 (9)1.3.2 呼叫建立成功率相关计数器 (10)保持类KPI (10)1、掉话率 (10)1.1、掉话率相关计算公式 (10)1.2、掉话率相关计数器 (11)移动性KPI (12)1、系统内切换出成功率 (12)1。

1、计算公式 (12)2、系统内切换切入相关计数器 (14)3、系统间切换成功率 (14)3.1、系统间切换成功率计算公式 (14)3.2、系统间切换计数器 (15)资源利用类KPI (15)1、可用性 (15)1.1、无线网络不可用率 (15)2、利用率（上下行RB利用率,平均CPU负荷率) (16)2。

1、利用率计算公式 (16)2.2、利用率相关计数器 (17)3、话务量 (18)3。

1、激活用户数 (18)3。

2、无线承载 (20)4、业务流量 (21)4。

1、统计 (21)4。

2、相关计数器 (22)5、LTE KPI优化思路 (23)5。

1 ........................................................................................................................................接入性指标：235.2 移动性指标： (27)5.3 保持性指标 (31)说明:此文档仅为个人理解及个人经验总结，如有错误请大家更正，并给予鼓励，谢谢！！!一、LTE KPI总体架构1.1无线网络类KPI1.1.1接入类1.1.1.1RRC连接建立成功率1.1.1.2ERAB建立成功率1.1.1.3呼叫建立成功率1.1.2保持性1.1.2.12。

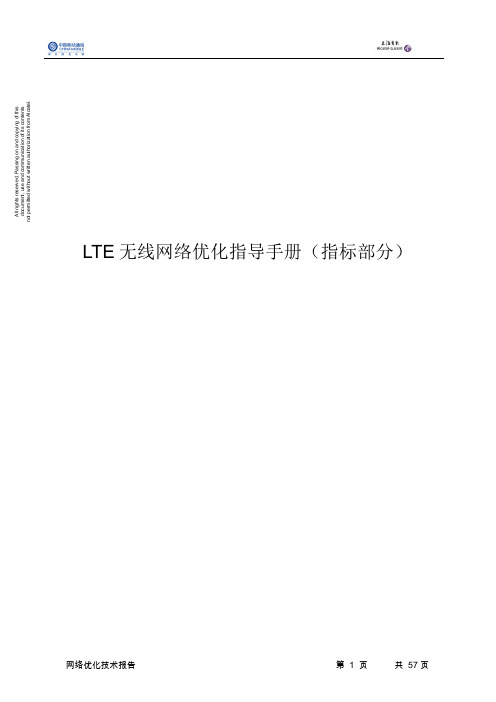

A l l r i g h t s r e s e r v e d . P a s s i n g o n a n d c o p y i n g o f t h i s d o c u m e n t , u s e a n d c o m m u n i c a t i o n o f i t s c o n t e n t s n o t p e r m i t t e d w i t h o u t w r i t t e n a u t h o r i z a t i o n f r o m A l c a t e l.LTE 无线网络优化指导手册（指标部分）A l l r i g h t s r e s e r v e d . P a s s i n g o n a n d c o p y i n g o f t h i s d o c u m e n t , u s e a n d c o m m u n i c a t i o n o f i t s c o n t e n t s n o t p e r m i t t e d w i t h o u t w r i t t e n a u t h o r i z a t i o n f r o m A l c a t e l.目录1 网络性能指标优化概述 ...................................................................................................................................................... 4 2 网络性能指标体系介绍 ...................................................................................................................................................... 4 3 网络性能指标分析方法 ...................................................................................................................................................... 5 4 网络性能指标监控工具 ...................................................................................................................................................... 5 5 网络性能指标分析.............................................................................................................................................................. 7 5.1 接入性指标 .................................................................................................................................................. 7 5.1.1 无线接通率 .......................................................................................................................................... 7 5.1.2 RRC 连接建立成功率........................................................................................................................... 8 5.1.3 E-RAB 建立成功率 ............................................................................................................................ 12 5.2 保持性指标 ................................................................................................................................................ 14 5.2.1 无线掉线率 ........................................................................................................................................ 14 5.2.2 E-RAB 掉线率 .................................................................................................................................... 17 5.3 移动性指标 ................................................................................................................................................ 18 5.3.1 切换成功率 ........................................................................................................................................ 18 5.3.2 ENB 间S1切换成功率 ...................................................................................................................... 19 5.3.3 ENB 间X2切换成功率 ...................................................................................................................... 29 5.3.4 ENB 内切换成功率 ............................................................................................................................ 38 5.4 负荷与容量类指标 ..................................................................................................................................... 43 5.4.1 下行PDCP 层流量 ............................................................................................................................. 43 5.4.2 上行PDCP 层流量 ............................................................................................................................. 44 5.4.3 下行PRB 利用率 ............................................................................................................................... 44 5.4.4 上行PRB 利用率 ............................................................................................................................... 45 5.5 吞吐率 ....................................................................................................................................................... 45 5.6 时延 .......................................................................................................................................................... 53 5.6.1 接入时延 ............................................................................................................................................ 53 5.6.2 切换时延 .. (55)A l l r i g h t s r e s e r v e d . P a s s i n g o n a n d c o p y i n g o f t h i sd o c u me n t , u s e a n d c o m m u n i c a t i o n of i t s c o n t e n t s n o t p e r m i t t e d w i t h o u t w r i t t e n a u t h o r i z a t i o n f r o m A l c a t e l.5.7 上行干扰 (56)A l l r i g h t s r e s e r v e d . P a s s i n g o n a n d c o p y i n g o f t h i s d o c u m e n t , u s e a n d c o m m u n i c a t i o n o f i t s c o n t e n t s n o t p e r m i t t e d w i t h o u t w r i t t e n a u t h o r i z a t i o n f r o m A l c a t e l.1 网络性能指标优化概述为了向移动用户提供高质量的网络服务，需要运营商持续提供好的网络QOS 保障。

华为LTE 重要指标参数优化方案优化无线接通率1、下行调度开关&频选开关此开关控制是否启动频选调度功能，该开关为开可以让用户在其信道质量好的频带上传输数据。

该参数仅适用于FDD及TDD。

MODCELLALGOSWITCH:LOCALCELLID=1,DLSCHSWITCH=FreqSelSwitch-1;2、下行功控算法开关&信令功率提升开关用于控制信令功率提升优化的开启和关闭。

该开关打开时，对于入网期间的信令、发生下行重传调度时抬升其PDSCH的发射功率。

该参数仅适用于TDD。

MODCELLALGOSWITCH:LOCALCELLID=1,DLPCALGOSWITCH=SigPowerIncre aseSwitch-1;3、下行调度开关&子帧调度差异化开关该开关用于控制配比2下子帧3和8是否基于上行调度用户数提升的策略进行调度。

当开关为开时，配比2下子帧3和8采取基于上行调度用户数提升的策略进行调度；当开关为关时，配比2下子帧3和8调度策略同其他下行子帧。

该参数仅适用于TDD。

MODCELLALGOSWITCH:LOCALCELLID=1,DLSCHSWITCH=SubframeSchDiffS witch-1;4、下行调度开关&用户信令MCS增强开关该开关用户控制用户信令MCS优化算法的开启和关闭。

当该开关为开时，用户信令MCS优化算法生效，对于FDD，用户信令MCS与数据相同，对于TDD，用户信令MCS参考数据降阶；当该优化开关为关时，用户信令采用固定低阶MCS。

该参数仅适用于FDD及TDD。

MODCELLALGOSWITCH:LOCALCELLID=1,DLSCHSWITCH=UeSigMcsEnhanceS witch-1;5、下行调度开关&SIB1干扰随机化开关该开关用于控制SIB1干扰随机化的开启和关闭。

当该开关为开时，SIB1可以使用干扰随机化的资源分配。

中国联通LTE 无线网络优化指导书第4分册：覆盖优化指导手册内部资料注意保存中国联通运行维护部中国联通网络技术研究院2013年12月1概述 (4)2覆盖问题分类定义 (5)2.1覆盖空洞 (5)2.2弱覆盖 (6)2.3越区覆盖 (6)2.4重叠覆盖 (7)3覆盖问题分析流程 (8)3.1基础数据采集 (8)3.2覆盖指标 (9)3.2.1RSRP (9)3.2.2RSRQ (10)3.2.3SINR (11)3.3覆盖优化目标 (12)3.4配置参数调整 (13)3.5覆盖问题分析流程及方法 (14)4覆盖优化原则 (16)5典型覆盖问题及优化方法 (17)5.1覆盖优化手段 (17)5.2覆盖空洞/弱覆盖问题 (18)5.3越区覆盖问题 (19)5.4重叠覆盖问题 (20)6覆盖增强策略 (22)6.1高功放 (23)6.2IRC技术 (25)6.2.1IRC基本原理 (25)6.2.2IRC性能 (26)6.2.3IRC技术应用建议 (30)6.3ICIC技术 (31)6.3.1ICIC基本原理 (31)6.3.2ICIC性能 (36)6.3.3ICIC技术应用建议 (38)6.4TTI bundling (39)6.4.1TTI bundling基本原理 (39)6.4.2TTI bundling性能 (40)6.4.3TTI bundling技术应用建议 (42)6.5MIMO覆盖增强 (43)6.5.1MIMO基本原理 (43)6.5.2MIMO性能 (45)6.5.3MIMO模式间的切换 (48)6.5.4MIMO技术应用建议 (50)本优化指导手册是中国联通LTE无线网络优化指导书系列文档之一，该系列文档的结构和名称如下：（1）中国联通LTE无线网络优化指导书第1分册：LTE无线网络优化指导原则（2）中国联通LTE无线网络优化指导书第2分册：工程优化指导手册（3）中国联通LTE无线网络优化指导书第3分册：LTE无线网络优化测试方案及验收指标（4）中国联通LTE无线网络优化指导书第4分册：覆盖优化指导手册（5）中国联通LTE无线网络优化指导书第5分册：干扰优化指导手册（6）中国联通LTE无线网络优化指导书第6分册：切换及互操作优化指导手册（7）中国联通LTE无线网络优化指导书第7分册：室内外协同优化指导手册（8）中国联通LTE无线网络优化指导书第8分册：开局参数设置及优化指导手册1 概述覆盖优化是网络优化环节中极其重要的一环。

LTE KPI指标定义及优化指导书目录1概述11。

1 编写目的 (1)1。

2 术语和缩写 (1)1.3 本文书写约定 (1)2无线关键性能指标 (3)2.1 呼叫建立类指标 (3)2.1。

1 RRC连接建立成功率 (3)2.1。

2 E—RAB建立成功率 (4)2.1。

3 无线接通率 (7)2.2 呼叫保持类指标 (8)2。

2.1 无线掉线率 (8)2.2.2 E—RAB掉话率 (9)2。

3 移动性管理类指标 (9)2.3。

1 eNB内切换成功率 (11)2。

3.2 eNB间切换成功率 (12)2。

3.3 CSFB成功率 (14)2。

4 系统资源类指标 (18)2。

4.2 无线资源利用率 (19)2。

4。

3 系统资源利用率 (20)1概述1.1编写目的本文档目的是对LTE的性能指标进行分类及解释，为LTE KPI分析工作提供指导。

1.2术语和缩写无1.3本文书写约定本文每个性能指标都是按照下面的表格进行组织的a)关于字段说明中的“性能指标名称”是指每个性能指标的中文名称。

b)关于字段说明中的“统计时间粒度”一项，是指后台每隔多长时间进行一次数据的记录.如果该粒度与前台采集的时间粒度一样，则直接把前台的数据保存为一条记录,如果后台的粒度大于前台的粒度，则把前台的数次采集数据进行合并后作为一条记录保存。

合并的方法有多种，看采集的对象，如果是单纯的累加则累加前台数次采集的结果，如果是采集的测量量(比如发射功率），则进行平均值计算后作为一条记录保存。

c)关于字段说明中的“统计区域粒度”一项，在无线侧，统计粒度是按照eNB或cell进行数据统计。

d)关于字段说明中的“指标取值”一项,表示该指标的取值建议，可能不同的无线环境下取值有所不同，需要按照具体的场景列出。

e)关于字段说明中的“指标意义”一项，所填的是该指标对于无线网络所表达的意义，也就是能够衡量什么。

f)关于字段说明中的“指标定义"一项，所填的是该指标的计算公式以及相关的说明。

广西移动LTE专项优化报告之KPI TOP小区优化专题Contents1概述 (3)2无线接通率 (3)2.1接通率指标描述 (3)2.1.1公式定义 (3)2.1.2信令流程 (4)2.2接通率失败Cause (6)2.3RRC缺少资源 (8)2.4RRC高负载 (9)2.4.1分析方法 (9)2.5RRC/ERAB无线进程失败 (10)2.5.1优化思路 (10)2.5.2告警检查 (11)2.5.3干扰优化 (12)2.5.4覆盖优化 (12)3无线掉线率 (13)3.1掉线率指标描述 (13)3.1.1公式定义 (13)3.1.2信令流程 (13)3.2掉线率Cause (14)3.2.1掉线Cause描述 (14)3.3UE丢失优化 (15)3.3.1优化思路 (15)3.3.2告警检查 (16)3.3.3干扰优化 (17)3.3.4覆盖优化 (17)3.3.5其他因素 (18)3.4切换失败优化 (18)4切换成功率 (18)4.1切换指标描述 (18)4.1.1公式定义 (18)4.1.2信令流程 (19)4.1.3切换类别 (21)4.2切换分析流程 (24)4.3准备切换优化 (25)4.4执行切换优化 (26)4.4.1告警处理 (26)4.4.2干扰优化 (26)4.4.3覆盖优化 (26)4.4.4参数核查 (27)5干扰排查 (28)5.1干扰的原因及分类 (28)5.2宏站干扰排查流程 (29)5.3室分干扰排查流程 (30)1 概述LTE(Long Term Evolution)是3GPP在R8中提出的一种新的宽带无线空中接口技术，可分为FDD和TDD两种模式。

TD-LTE是一种新一代宽带移动通信技术，是TD-SCDMA的后续演进技术，在继承了TDD优点的同时又引入了多天线MIMO与频分复用OFDM技术，相比3G，TD-LTE在系统性能上有了跨越式提高，能够为用户提供更加丰富多彩的移动互联网业务。
