变压器作业指导书

变压器作业指导书标题：变压器作业指导书第一部分：引言变压器是电力系统中常见的重要设备之一，用于改变电压和电流的大小。

在这份作业指导书中，我们将介绍变压器的基本原理、类型和工作原理，以及一些常见问题的解决方法。

通过学习和实践，你将能够更好地理解变压器的运行原理和使用方法。

第二部分：变压器的基本原理首先，我们需要了解变压器的基本工作原理。

变压器基于电磁感应定律，通过电磁感应原理将电能从一个线圈传递到另一个线圈，从而实现电压和电流的变换。

变压器主要由两个线圈组成，一个称为“主绕组”，另一个称为“副绕组”。

主绕组接通交流电源，而副绕组连接负载设备。

通过变压器的绕组比例，可以实现电压和电流的升降。

第三部分：变压器的类型在学习变压器之前，了解不同类型的变压器是非常重要的。

根据使用环境和功能，变压器可以分为以下几种类型：1. 电力变压器：主要用于电力系统中的电压传输和配电。

2. 隔离变压器：用于提供隔离电源和设备的保护。

3. 自耦变压器：具有单一绕组的变压器，适用于特定的应用场景。

4. 调压变压器：用于调整电压的大小和稳定性。

5. 隔爆变压器：用于防止火灾和爆炸的变压器。

通过了解这些不同类型的变压器，你将能够选择适合特定应用的变压器。

第四部分：变压器的工作原理现在我们来看一下变压器的工作原理。

当主绕组中的电流改变时，会产生一个变化的磁场。

该磁场将穿过副绕组，并导致在副绕组中产生电流。

这个现象被称为电磁感应。

由于绕组的匝数比例，副绕组中的电流会呈现与主绕组不同的电压和电流大小。

通过选择适当的绕组比例，变压器可以实现从高电压/低电流到低电压/高电流的升降。

第五部分：变压器的常见问题及解决方法在使用变压器过程中，可能会遇到一些常见问题。

以下是一些常见问题及其解决方法：1. 变压器发出嗡嗡声：这可能是由于铁心出现磁振动或绕组接触不良造成的。

在此情况下，你可以尝试加固变压器的固定件，或重新连接绕组。

2. 无输出电压：检查变压器的接线是否正确，以及是否有断路或短路。

变压器检修作业指导书1. 作业项目名称：变压器检修作业指导书2. 作业内容范围2.1本指导书适用于变压器维修保养作业；2.2检修周期：一年3. 编制（修订）文件依据《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）4. 检查项目变压器（调压器、电抗器）检修5. 人员机具准备与要求5.1人员准备：注：其它作业人员（如接地封线）在此不一一列出。

5.2工具准备6. 作业程序、检查方法及标准6.1 修前准备6.1.1修前仔细查阅出厂资料，了解该变压器（调压器、电抗器）是否发生过运行故障。

6.1.2现场检查了解变压器（调压器、电抗器）的运行情况。

6.1.3将以上了解设备情况记录在检修设备查勘单上，根据检修设备查勘单列出检修项目，备料及安排检修人员。

6.2变压器（调压器、电抗器）维修6.2.1变压器检修6.2.1.1停电，将高低压线圈短路放电，并采取安全措施。

6.2.1.2卸下变压器一、二次端线，做好相位标记。

6.2.1.3全部外壳及外部配件清扫检查。

6.2.1.4测量一、二次线圈绝缘电阻，测量接地电阻，并做记录。

当变压器绝缘电阻达不到标准时，需测吸收比，当吸收比小于1.3时，向车间、技术科汇报，进行预防性试验。

6.2.1.5检查高低压瓷套管有无破损闪络和放电痕迹，导电杆螺纹是否滑丝。

6.2.1.6检查、涂刷相位相色。

6.2.1.7检查变压器油枕、油位、油色和渗油等。

6.2.1.8检查电压分接开关位置，并做记录。

6.2.1.9必要时进行变压器分接开关的垫圈，做油标（有机玻璃）及更换垫圈等缺陷部件。

6.2.1.10外壳部分锈蚀除锈补漆。

6.2.1.11整修检查接地装置。

6.2.1.12配齐螺帽垫圈。

6.2.1.13补充变压器油，加至相应油面。

6.2.1.14一切正常后组装一、二次接线及外壳接地线，拧紧螺帽。

6.2.1.15变压器维修中必须对变压器工作接地、保护接地的线（排）进行解体检修，清除连接点的污垢油迹，确保接地连接的可靠。

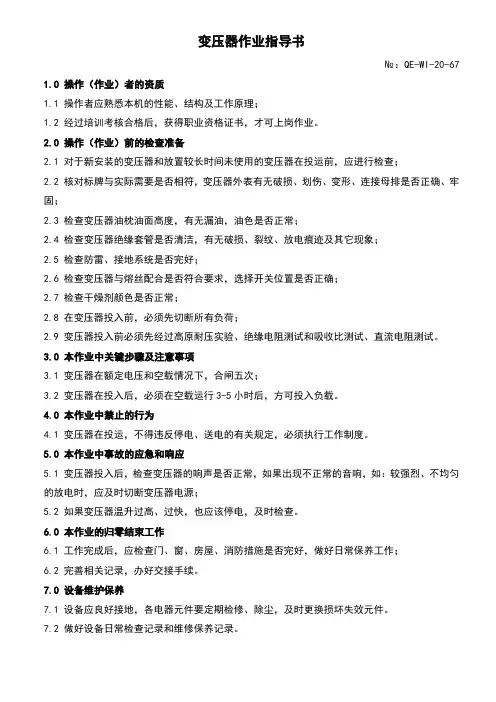

变压器作业指导书№：QE-WI-20-67 1.0 操作（作业）者的资质1.1 操作者应熟悉本机的性能、结构及工作原理；1.2 经过培训考核合格后，获得职业资格证书，才可上岗作业。

2.0 操作（作业）前的检查准备2.1 对于新安装的变压器和放置较长时间未使用的变压器在投运前，应进行检查；2.2 核对标牌与实际需要是否相符，变压器外表有无破损、划伤、变形、连接母排是否正确、牢固；2.3 检查变压器油枕油面高度，有无漏油，油色是否正常；2.4 检查变压器绝缘套管是否清洁，有无破损、裂纹、放电痕迹及其它现象；2.5 检查防雷、接地系统是否完好；2.6 检查变压器与熔丝配合是否符合要求，选择开关位置是否正确；2.7 检查干燥剂颜色是否正常；2.8 在变压器投入前，必须先切断所有负荷；2.9 变压器投入前必须先经过高原耐压实验、绝缘电阻测试和吸收比测试、直流电阻测试。

3.0 本作业中关键步骤及注意事项3.1 变压器在额定电压和空载情况下，合闸五次；3.2 变压器在投入后，必须在空载运行3-5小时后，方可投入负载。

4.0 本作业中禁止的行为4.1 变压器在投运，不得违反停电、送电的有关规定，必须执行工作制度。

5.0 本作业中事故的应急和响应5.1 变压器投入后，检查变压器的响声是否正常，如果出现不正常的音响，如：较强烈、不均匀的放电时，应及时切断变压器电源；5.2 如果变压器温升过高、过快，也应该停电，及时检查。

6.0 本作业的归零结束工作6.1 工作完成后，应检查门、窗、房屋、消防措施是否完好，做好日常保养工作；6.2 完善相关记录，办好交接手续。

7.0 设备维护保养7.1 设备应良好接地，各电器元件要定期检修、除尘，及时更换损坏失效元件。

7.2 做好设备日常检查记录和维修保养记录。

主变压器预防性试验作业指导书一、实验目的主变压器是电力系统中重要的设备之一，为确保其安全运行和正常工作，需要定期进行预防性试验。

本实验旨在掌握主变压器的预防性试验方法和操作技能，深入了解主变压器的运行状态，并通过试验数据分析得出结论，为主变压器的维修和运行提供依据。

二、实验设备和材料1. 主变压器：具有标定参数的主变压器，确保试验的准确性和可靠性。

2. 电源：稳定可靠的电源供给系统，满足实验要求。

3. 试验装置：包括电流、电压、绝缘电阻等试验装置。

4. 实验仪器：包括电压表、电流表、绝缘电阻仪等实验仪器。

5. 试验台和工具：用于试验操作和维护的试验台和工具。

三、实验内容1. 绝缘电阻试验：采用绝缘电阻仪对主变压器的绝缘电阻进行测量，了解主变压器的绝缘状况。

试验操作如下：a. 关断主变压器的电源，并确保安全。

b. 将绝缘电阻仪的电极接入主变压器的绝缘系统，确保连接正确。

c. 调整绝缘电阻仪的测量范围和电压，并开始测量。

d. 记录测量结果，并分析绝缘状况。

2. 标称负荷试验：在标称负荷下对主变压器的电压和电流进行测量，了解主变压器的工作状态。

试验操作如下：a. 关断主变压器的电源，并确保安全。

b. 根据主变压器的额定负荷参数，调整电源的电压和电流，使其达到标称负荷。

c. 使用电压表和电流表测量主变压器的输出电压和电流，并记录测量结果。

d. 分析和比较测量结果，得出主变压器的工作状态。

3. 绕组电阻试验：测量主变压器的绕组电阻，了解主变压器的电流传输特性。

试验操作如下：a. 关断主变压器的电源，并确保安全。

b. 将电阻测量装置接入主变压器的绕组，确保连接正确。

c. 调整电阻测量装置的测量范围和电流，并开始测量。

d. 记录测量结果，并分析绕组电阻的变化情况。

4. 测试电流试验：通过给主变压器施加一定电流，测量主变压器的温升情况，了解主变压器的负载能力。

试验操作如下：a. 关断主变压器的电源，并确保安全。
