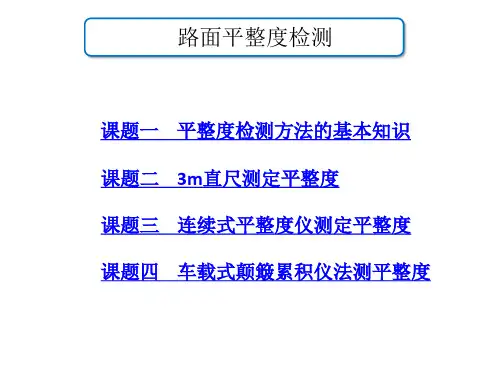

第五章路面平整度检测

路基路面平整度检测课题17 路面平整度概述某高速公路路基施工完毕后需测试平整度，应使用什么仪器设备？路面施工完毕后测试平整度，又应使用什么仪器设备？如何检测？如何评定？二级公路检测如何实施？平整度是评价路面施工质量和服务水平的一个重要指标。

它是指道路表面相对于理想平面的竖向偏差。

路表的平整度与其下各结构层的平整状况有一定的联系，即各结构层的平整效果将累积反映到路面表层上来。

路面表层的不平整会增大行车阻力，使车辆产生附加振动，造成行车颠簸，影响乘客的舒适性。

同时，振动作用还会对路面施加额外的冲击力，从而加剧路面和汽车机件损坏和轮胎磨损，增加油耗。

而且，不平整的路面表层会积滞雨水，不仅加速路面损坏，也给行车带来安全隐患。

因此，平整度是路况评价的一项重要参数。

平整度的测试设备大致可分为断面类和反映类两大类。

断面类通过测量路面表层凹凸情况来反映平整度，如3m直尺、连续式平整度仪及激光平整度仪等；反映类通过测定路面凹凸引起车辆的颠簸振动来反映平整度状况，如颠簸累积仪等。

平整度的测量受各种因素的影响，使得不同类型测试设备的评价指标存在一定差异，如何将各种仪器测量的数据转换成统一标准的数据是急需解决的问题。

为此，国际平整度指数IRI被提出，它是国际道路平整度试验的产物。

1982年，来自巴西、英国、美国及比利时的研究团体在巴西利亚进行大规模试验、研究。

在多种状况下，使用不同仪器、方法在多种类型道路上进行平整度测试的控制方法。

最终选用IRI作为平整度的评价指标，因为它最大限度地满足了时间稳定性、空间稳定性及相关性的标准。

课题18 3m直尺测定平整度一、方法简介检测路面表层的平整度。

以最大间隙表示路基路面的平整度，以“mm”计。

本法适用于测定压实成型的路面各层表面的平整度，以评定路面的施工质量及使用质量，也可用于路基表面成型后的施工平整度检测。

二、仪器设备本试验需要下列仪具与材料：（1）3m直尺：测量基准面长度为3m，基准面应平直，用硬木或铝合金钢等材料制成。

如何进行公路工程中的路面平整度检测公路工程是现代社会基础设施建设的重要组成部分，而路面平整度是公路工程中一个非常重要的指标。

公路的路面平整度不仅直接影响驾驶的安全性和舒适性，也关系到车辆的燃油消耗和路面使用寿命。

因此，在公路工程建设中，路面平整度检测显得尤为重要。

本文将介绍如何进行公路工程中的路面平整度检测，并从设备需求、检测方法、数据处理等方面进行详细描述。

一、设备需求公路工程中的路面平整度检测需要使用特定的设备来完成。

常用的设备包括平整度仪、激光测高仪、GPS导航仪等。

平整度仪是一种专门用于检测路面平整度的设备，可以同时测量路面的纵向和横向平整度。

激光测高仪则用于测量路面高程，以保证测量结果的准确性。

GPS 导航仪则用于记录和定位测量点，有助于后期数据处理和分析。

二、检测方法公路工程中的路面平整度检测通常采用测量车进行。

测量车上安装了平整度仪、激光测高仪和GPS导航仪等设备，能够实时地采集路面相关数据。

在检测过程中，测量车以一定速度行驶在被测道路上，平整度仪会实时记录路面的平整度数据，激光测高仪则测量路面的高程数据。

同时，GPS导航仪会记录下每个测量点的位置信息。

通过以上的数据采集，可以得出路面的平整度检测结果。

三、数据处理路面平整度检测完成后，需要对采集到的数据进行处理。

首先，对采集到的平整度数据进行筛选和清洗，去除异常点和干扰数据，确保数据可靠性。

然后，根据采集到的平整度数据和高程数据，结合测量车行驶速度，计算出路面的平整度曲线图。

平整度曲线图能够直观地显示出路面的平整度情况，为后续的分析和评估提供依据。

在对路面平整度进行检测时，还需要注意以下几点。

首先，需要选择合适的检测时间和天气条件。

较高的温度和较干燥的天气有利于提高测量精度。

其次，需要选择合适的检测路段。

通常选择道路质量较差、频繁使用或者改造计划的路段进行检测，以获取更真实、全面的数据。

最后，需要根据不同的路面类型和设计要求，确定合适的平整度指标和标准。

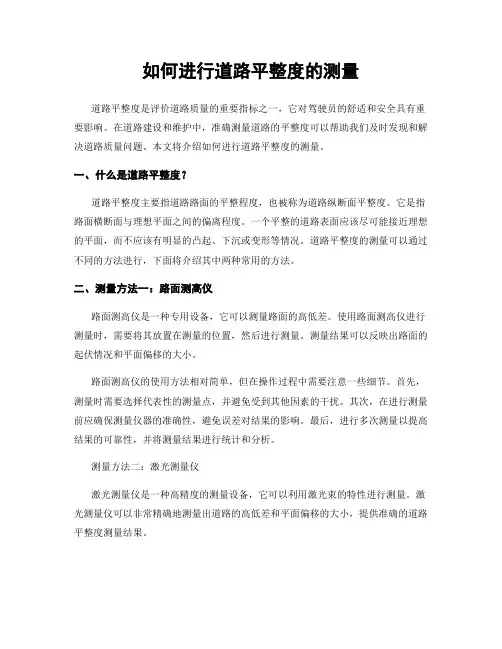

如何进行道路平整度的测量道路平整度是评价道路质量的重要指标之一，它对驾驶员的舒适和安全具有重要影响。

在道路建设和维护中，准确测量道路的平整度可以帮助我们及时发现和解决道路质量问题。

本文将介绍如何进行道路平整度的测量。

一、什么是道路平整度？道路平整度主要指道路路面的平整程度，也被称为道路纵断面平整度。

它是指路面横断面与理想平面之间的偏离程度。

一个平整的道路表面应该尽可能接近理想的平面，而不应该有明显的凸起、下沉或变形等情况。

道路平整度的测量可以通过不同的方法进行，下面将介绍其中两种常用的方法。

二、测量方法一：路面测高仪路面测高仪是一种专用设备，它可以测量路面的高低差。

使用路面测高仪进行测量时，需要将其放置在测量的位置，然后进行测量。

测量结果可以反映出路面的起伏情况和平面偏移的大小。

路面测高仪的使用方法相对简单，但在操作过程中需要注意一些细节。

首先，测量时需要选择代表性的测量点，并避免受到其他因素的干扰。

其次，在进行测量前应确保测量仪器的准确性，避免误差对结果的影响。

最后，进行多次测量以提高结果的可靠性，并将测量结果进行统计和分析。

测量方法二：激光测量仪激光测量仪是一种高精度的测量设备，它可以利用激光束的特性进行测量。

激光测量仪可以非常精确地测量出道路的高低差和平面偏移的大小，提供准确的道路平整度测量结果。

激光测量仪的使用方法相对复杂，需要经过专业培训才能正确操作。

在进行测量时，需要将激光测量仪安装在测量车辆上，并沿着道路线路进行测量。

测量结果可以实时显示在设备的屏幕上，并可以进行记录和保存。

三、测量结果的分析与处理测量得到的道路平整度数据需要进行分析与处理，以便得出合理的结论和建议。

在进行分析时，可以使用一些统计指标来描述和评价道路平整度的情况，如均值、标准差、最大值、最小值等。

通过对这些指标的分析，可以了解道路平整度的整体情况，并判断是否达到相应的标准要求。

此外，还可以通过图表和曲线来可视化地表示道路平整度的数据。

路面平整度检测标准路面平整度是指路面在垂直和横向方向上的平整程度，是评价道路质量和行车舒适性的重要指标。

为了保障道路的安全和舒适性，需要对路面平整度进行检测，并制定相应的标准进行评定。

本文将介绍路面平整度检测的标准及相关内容。

一、检测方法。

路面平整度的检测方法主要包括静态检测和动态检测两种。

静态检测是指利用测高仪或激光测距仪等设备对路面进行高程测量，从而得出路面的高程数据，再根据一定的算法计算出路面平整度。

动态检测则是指利用车载测量系统，在车辆行驶过程中对路面进行高程测量，通过车载传感器采集路面数据，再根据一定的算法计算出路面平整度。

两种方法各有优缺点，可以根据实际情况选择合适的检测方法。

二、评定标准。

路面平整度的评定标准主要包括国家标准、行业标准和地方标准。

国家标准是指由国家相关部门颁布的路面平整度检测和评定标准，具有普遍适用性和权威性。

行业标准是指由行业协会或行业组织颁布的路面平整度检测和评定标准，针对特定行业或特定道路类型的标准。

地方标准是指由地方交通管理部门或地方政府颁布的路面平整度检测和评定标准，根据地方实际情况制定的标准。

在进行路面平整度检测时，需要根据具体情况选择相应的评定标准进行评定。

三、影响因素。

路面平整度受多种因素影响，主要包括路面材料、施工工艺、交通荷载、气候环境等因素。

路面材料的选择和施工工艺的质量直接影响路面的平整度，交通荷载和气候环境的变化也会对路面平整度造成影响。

因此，在进行路面平整度检测时，需要综合考虑各种影响因素，确保检测结果的准确性和可靠性。

四、改善措施。

对于存在平整度不达标的路面，需要采取相应的改善措施进行维护和修复。

改善措施主要包括路面修复、路面铺设、路面加固等方法，根据具体情况选择合适的改善措施进行实施。

在进行改善措施时，需要根据相关标准和规范进行设计和施工，确保改善效果达到预期目标。

五、结论。

路面平整度检测标准是保障道路安全和行车舒适性的重要依据，对于道路管理和维护具有重要意义。

公路平整度检测方法公路平整度那可太重要啦！就像人脸上不能有坑坑洼洼一样，公路要是不平整，那开车就跟坐过山车似的，多吓人呐！那咋检测公路平整度呢？嘿，有好几种办法呢！先说三米直尺法。

这就好比拿把尺子量身高，简单直接。

把三米长的直尺放在路面上，测量直尺与路面之间的最大间隙。

这能直观地看出路面的不平整程度。

但这办法有点费力气，得人趴在地上瞅，还得小心别被车撞了。

这过程就像在走钢丝，稍不注意就危险啦！而且测量的范围有限，要是公路很长，那得测到啥时候啊？不过对于一些小范围的路面检测，还是挺管用的。

比如小区里的路，或者停车场的路面。

要是这里不平整，车开起来颠得慌，那多闹心啊！再说说连续式平整度仪法。

这就像给公路做体检的高科技仪器。

它可以连续地测量路面的平整度，速度快，数据准。

把这仪器放在车上，沿着公路开，它就自动记录下路面的情况。

这多牛啊！就像有个小机器人在帮你干活。

但是呢，这仪器得会用才行，不然得出的数据可能不准。

而且仪器要是坏了，那可就抓瞎了。

这就像你有个宝贝手机，突然坏了，你得多着急啊！所以用这方法的时候，得提前检查好仪器，确保它能正常工作。

这种方法适合长距离的公路检测，比如高速公路、国道啥的。

可以快速地了解路面的整体情况，为修路提供依据。

还有车载式颠簸累积仪法。

这就像给车装了个“敏感度超高的屁股”，车在路上跑，它就能感受到路面的颠簸程度。

通过测量车的颠簸累积值，来判断路面的平整度。

这办法挺方便的，不用下车就能检测。

但也有缺点啊，就是受车速影响比较大。

要是车速不一样，得出的结果可能就不一样。

这就像你跑步的时候，速度不一样，感觉也不一样。

所以得控制好车速，才能得到准确的数据。

这种方法适合在路上快速检测，比如巡逻车在巡逻的时候可以顺便检测一下路面。

在检测公路平整度的过程中，安全性那是头等大事。

你想想，要是在检测的时候被车撞了，那可不得了。

所以一定要做好安全防护措施，穿上反光背心，摆好警示标志。

就像给自己穿上了一层“保护铠甲”，让过往的车辆能看到你，避免发生危险。

路面平整度试验一、概述平整度是路面施工质量与服务水平的重要指标之一。

它是指以规定的标准量规，间断地或连续地量测路表面的凹凸情况，即不平整度的指标。

路面的平整度与路面各结构层次的平整状况有着一定的联系，即各层次的平整效果将累积反映到路面表面上，路面面层由于直接与车辆及大气接触，不平整的表面将会增大行车阻力,并使车辆产生附加振动作用。

这种振动作用会造成行车颠簸，影响行车的速度和安全及驾驶的平稳和乘客的舒适，同时，振动作用还会对路面施加冲击力，从而加剧路面和汽车机件损坏和轮胎的磨损，并增大油耗。

而且，不平整的路面会积滞雨水，加速路面的破坏。

因此；平整度的检测与评定是公路施工与养护的一个非常重要的环节。

平整度的测试设备分为断面类及反应类两大类。

断面类实际上是测定路面表面凹凸情况的,如最常用的3m直尺及连续式平整度仪，还可用精确测定高程得到；反应类测定路面凹凸引起车辆振动的颠簸情况。

反应类指标是司机和乘客直接感受到的平整度指标，因此它实际上是舒适性能指标，最常用的测试设备是车载式颠簸累积仪。

现已有更新型的自动化测试役备，如纵断面分析仪，路面平整度数据采集系统测定车等。

国际上通用国际平整度指数IRI 衡量路面行驶舒适性或路面行驶质量，可通过标定试验得出IRI与标准差ó或单向累计值VBI之间的关系。

二、平整度测试方法（一）3m直尺法3m直尺测定法有单尺测定最大间隙及等距离（1．5m）连续测定两种。

两种方法测定的路面平整度有较好的相关关系。

前者常用于施工质量控制与检查验收，单尺测定时要计算出测定段的合格率；等距离连续测试也可用于施工质量检查验收，要算出标准差，用标准差来表示平整程度。

1．试验目的和适用范围用于测定压实成型的路基、路面各层表面的平整度，以评定路面的施工质量及使用质量。

2．测试要点在测试路段路面上选择测试地点①当为施工过程中质量检测需要时，测试地点根据需要确定，可以单杆检测；②当为路基、路面工程质量检查验收或进行路况评定需要时，应首尾相接连续测量10尺。

道路工程平整度检测方案一、道路平整度检测的意义道路平整度检测的目的在于保障道路的安全性和行驶舒适度。

道路平整度不符合要求会导致车辆行驶时颠簸和抖动，加速车辆的磨损，降低行驶的舒适度，甚至引发交通事故。

同时，平整度不佳也会导致车辆行驶时燃料消耗增加，对环境造成不利影响。

因此，道路平整度检测对于保障交通安全，减少资源浪费具有重要意义。

同时，道路平整度检测也是对道路施工质量的一种监督方式，有利于提高道路建设的质量和水平。

二、影响道路平整度的因素1. 施工工艺：道路建设中，包括底基层的材料选择、铺设方式、压实程度等都会对道路平整度产生影响。

2. 环境因素：大自然的影响，包括降雨、温度变化、地震等都可能导致道路损坏和不平整。

3. 车辆过程：车辆的频繁行驶和超载都会对道路产生磨损和不平整。

4. 维护管理：对道路的维护和管理不当也会导致道路平整度下降。

三、道路平整度检测的方法1. 高精度激光测量技术高精度激光测量技术是一种精度很高的测量方法，通过利用激光技术，可以快速、准确地测量道路的平整度。

该方法具有操作简便、数据精确、效率高等优点，适用于对道路平整度进行全面测量和评估。

2. 道路车辆振动测试技术道路车辆振动测试技术是一种通过在不同路段和速度下采集车辆振动数据，然后通过数据分析得出道路平整度的方法。

通过对车辆振动数据的分析，可以准确地评估道路的平整度，并找出存在的问题和隐患。

3. 道路平整度仪测量技术道路平整度仪是一种专门用于道路平整度检测的仪器。

该仪器能够通过测量道路表面的高程数据，对道路平整度进行实时监测和评估。

道路平整度仪测量技术具有实时性强、易于操作、成本低等优点，适合于道路施工现场的平整度检测。

四、道路平整度检测的要求1. 准确性：道路平整度检测仪器需要具有高精度和高稳定性，以确保测量结果的准确性和可靠性。

2. 实时性：道路平整度检测应具有实时监测和反馈的功能，以便及时对道路进行问题处理和维护。

3. 全面性：道路平整度检测应对整个道路的平整度进行全面测量，包括纵断面和横断面。

公路水运试验检测道路工程教材公路水运试验检测道路工程教材第一章：概述1.1 项目背景随着经济的发展和人民生活水平的提高，公路水运在我国的重要性越来越受到重视。

为了保证公路水运的安全和顺畅，必须对道路工程进行检测和试验。

1.2 检测和试验的目的本教材旨在介绍公路水运试验检测的目的和方法，帮助工程师和技术人员掌握相关技能，确保道路工程的质量和安全。

第二章：试验检测内容2.1 路面平整度测试路面平整度是影响行车安全和舒适性的重要指标。

本章介绍了路面平整度测试的目的、方法和仪器的选择及使用。

2.2 路面附着力测试路面附着力是衡量道路抗滑性能的重要指标。

本章介绍了路面附着力测试的原理、方法和常用仪器的使用。

2.3 路面硬度测试路面硬度是评估道路结构性能的关键参数。

本章介绍了路面硬度测试的目的、方法和常见仪器的使用。

第三章：试验检测流程3.1 试验检测流程规划本章介绍了试验检测流程规划的重要性和基本原则。

包括确定试验检测目标、设计试验方案、制定检测计划和编制检测报告等。

3.2 试验检测设备和仪器的选择与使用本章介绍了常用的试验检测设备和仪器，并重点讲解了其选择和使用的注意事项。

3.3 试验检测数据的录入和处理本章介绍了试验检测数据的录入和处理方法，包括数据录入、数据校核、数据分析和报告编制等。

第四章：实际案例分析4.1 公路水运工程实际案例介绍本章通过具体案例介绍公路水运工程试验检测的实际应用，包括问题分析、试验检测方法选择和数据处理等。

4.2 案例分析与解决方案本章通过对实际案例的分析，提出了相应的解决方案，并对案例分析过程中的问题进行了总结和讨论。

第五章：质量控制与质量保证5.1 试验检测质量控制措施本章介绍了试验检测质量控制的重要性和常用控制措施，包括质量控制计划的制定、质量控制样品的选取和质量控制评价等。

5.2 试验检测质量保证体系本章介绍了试验检测质量保证体系的组成和要素，包括组织架构、质量管理文件和质量保证培训等。

路面平整度测试规程和平整度检测仪技术标准1路面平整度的基本定义路面平整度主要反映的是路面纵断面剖面曲线的平整性。

当路面纵断面剖面曲线相对平滑时，则表示路面相对平整，或平整度相对好，反之则表示平整度相对差。

好的路面则要求路面平整度也要好。

2路面平整度检测的目的和重要性路而平整度是路而评价及路面施工验收中的一个重要指标。

平整度直接反映了车辆行驶的舒适度及路面的安全性和使用期限。

路面平整度的检测能为决策者提供重要的信息，使决策者能为路面的维修，养护及翻修等作出优化决策。

另一方面，路面平整度的检测能准确地提供路面施工•质量的信息，为路面施工提供… 个质量评定的客观指标。

3路而平整度检测仪的基本分类路面平整度的仪器主要有两大分类：第一类为纵断面测定(直接式检测类)，即测出路面纵断面剖面曲线，然后对测出的纵断面曲线进行数学分析得出平整度指标。

第二类为车辆对路面的反应测定(响应式检测类)，即测出车辆对路面纵断面变化的力学响应，然后对测出的力学响应进行数学分析得出平整度指标。

对响应式检测类而言，其平整度指标的换算主要是通过对标准仪器测得的结果进行标定而得到。

通常，第一类检测方法可用于路面施工质量骑收与评价，而第二类检测方法主要用于路面周期性评价。

但第二类检测仪器常要借助于第一类检测仪器进行指标标定。

直接式检测类主要特点是：(1)能得到路面纵断面曲线，根据纵断面曲线，平整度特性可直观地反映出来。

(2)测得的路面纵断面曲线可输入到仿真数学模型而得到车辆对路面纵断面变化的仿真力学响应。

过去的实验和研究已证明这种仿真响应与真实的车辆响应有很好的相关性。

(3)检测路面纵断面曲线是较难的，尤其是长波长纵断面曲线，其原因是难以从检测仪本身直接取得路而纵断而垂直高度参照点。

比较可取的方法是从检测仪本身的垂直加速度或与水平线的夹角之中间接地取得垂直高度的参照点。

(4)由于此类检测仪能得到路面纵断面曲线，因此可直接用于新路面施工质量的验收与评价，使验收部门有客观依据决定施工质量的优劣。

路面平整度测定方法1、3m直尺测定平整度试验方法3m 直尺测定法有单尺测定最大间隙及等距离（1.5m）连续测定两种，前者用于施工时质量控制和检查验收，单尺测定是要计算出测定段的合格率，等距离连续测试也可用于施工质量检查验收，但要算出标准差。

用标准茶来表示平整程度。

它与3m连续式平整度仪测定的路面平整度有较好的相关关系。

一、试验目的1.本方法规定3m直尺测定距离路表面的最大间隙表示路基路面的平整度，以mm 计。

2.本方法适用于测定压实成型的路面各层表面的平整度，以评定路面的施工质量及使用质量，也可用于路基表面成型后的施工平整度检测。

二、仪具与材料1.3m直尺：硬木或铝合金钢制，底面平直，长3m。

2.楔形塞尺：木或金属制的三角形塞尺，有手柄。

塞尺的长度与高度之比不小于10，宽度不大于15mm，边部有高度标记，刻度精度不小于0.2mm，也可使用其它类型的量尺。

3.其它：皮尺或钢尺、粉笔等。

三、方法与步骤1. 准备方法（1）按有关规范规定选择测试路段上选择测试地点：当为施工过程中质量检测需要时，测试地点根据需要确定，可以单杆检测；当为路基路面工程质量检查验收或进行路况（2）在测试路段上选择测试地点：当为施工过程中质量检测需要时，测试地点根据需要确定，可以单杆检测；当为路基路面工程质量检查验收或进行路况评定需要时，应连续测量10 尺。

除特殊需要外，应以行车道一侧车轮轮迹（距车道线80~100cm）作为连续测定的标准位置。

对旧路已形成车辙的路面，应取车辙中间位置为测定位置，用粉笔在路面上作好标记。

（3）清扫路面测定位置处的污物。

2.测试步骤（1）在施工过程中检测时，按根据需要确定的方向，将3m 直尺摆在测试地点的路面上。

（2）目测3m直尺底面与路面之间的间隙情况，确定间隙为最大的位置。

（3）用有高度标线的塞尺塞进间隙处，量记其最大间隙的高度（mm），准确到0.2mm。

（4）施工结束后检测时，按现行《公路工程质量检验评定标准》（JTJ071-94）的规定，每1 处连续检测10 尺，按上述（1）～（3）的步骤记10 个最大间隙。

路面平整度检测方法路面平整度是指道路呈现的水平、垂直的平整程度，是评价道路质量的重要指标之一。

一个良好的路面平整度能提高驾驶的舒适性和行车的安全性。

为了保证道路平整度，需要进行定期的检测和维护。

下面将介绍一些常见的路面平整度检测方法。

1. 刚性手法：刚性手法是通过比较测点与参考点之间的高差来评价路面平整度。

常用的刚性手法有水平高差法和垂直高差法。

水平高差法是通过测定测点距离参考线的水平高差来评价路面平整度。

垂直高差法则是通过测定测点与参考线之间的垂直高差来评价路面平整度。

这些方法适用于平坦的道路，并且需要进行较多的测点，以获取更准确的数据。

2. 激光扫描法：激光扫描法是一种非接触式的路面平整度检测方法。

通过使用激光传感器测量路面表面的高程数据，然后将数据进行处理和分析，得出路面平整度的评价结果。

这种方法可以快速、准确地获取路面的高程数据，适用于各种不同类型的道路。

3. 高精度测量仪器：高精度测量仪器是一种用于测量路面平整度的专用设备。

常见的高精度测量仪器有激光测距仪、振动测量仪等。

这些仪器能够提供高精度的测量结果，并且可以方便地进行数据处理和分析。

4. 图像处理技术：图像处理技术是一种新兴的路面平整度检测方法。

通过利用摄像机拍摄路面图像，并进行图像处理和分析，来评价路面的平整度。

这种方法可以快速地获取路面的大量数据，并且可以实时监测路面的变化。

总结起来，常见的路面平整度检测方法包括刚性手法、激光扫描法、高精度测量仪器和图像处理技术。

每种方法都有其适用的场景和特点。

在实际应用中，需要根据道路的特点和要求选择合适的检测方法，以确保道路的平整度达到规定的标准。
