建筑结构设计实例及其探析

建筑结构设计实例及其探析[摘要]随着建筑项目的不断发展，经济合理地采取建筑结构设计措施是确保建筑安全与经济的前提，本文通过结合某项目结构设计实例，从建筑结构设计上来探讨了混凝土结构设计时可采取的设计措施，为同类工程提供参考。

【关键词】建筑结构；结构设计；设计实例；后浇带1、工程概况某教学楼及食堂用地红线面积为9701.1平方米，实际用地面积为12802.8平方米。

根据项目实施计划，本项目将原有4栋教学楼拆除，于原址新建2栋综合教学楼（2#楼、3#楼）和1栋食堂，加上已建1#楼，可满足30班办学规模的要求。

新建的2#楼、3#楼及食堂形成一个整体性的结构体，结构采用框架式现浇混凝土结构，其中2#楼高6层，3#楼高5层，食堂高4层。

2#楼与1#楼，3#楼与科学楼之间均设有连廊联通。

2、屋盖及楼盖结构设计本项目结构类型采用现浇框架结构，抗震等级框架三级。

为了有效地保证结构的整体受力性能，控制楼板裂缝，除特殊部位采用轻钢结构外，其余楼（屋）盖均采用现浇钢筋混凝土楼（屋）盖。

结构布置合理，整体抗震性能良好，又能很好的满足建筑造型和使用功能的需要。

同时为了满足房间内不露梁以及单元内房间可灵活分隔的建筑设计意图，部分楼板采用了跨度较大的异形楼板；地下车库和锅炉房的屋盖及楼盖结构均采用现浇钢筋混凝土梁板结构。

地下车库的顶板为人防顶板，上覆3.0m厚的回填土，荷载很大，采用加设次梁的梁板结构，以减小楼板的跨度和厚度；梁采用反梁形式，以满足建筑空间净高的要求；人防地下室的顶板厚度为250mm，以承受核爆动荷载的作用，并对早期核辐射进行防护。

3、钢筋混凝土构造要求构造要求在结构设计中起着重要的作用，其实保障结构设计的基础。

在钢筋混凝土结构设计中，其构造要求包括混凝土保护层，钢筋锚固长度等，现将分别深入展开探讨。

（1）混凝土保护层。

纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度（钢筋外边缘到混凝土表面的距离）不应小于钢筋的公称直径，且应符合混凝土设计规定要求。

建筑结构设计疑难问题解析与实例建筑结构设计是一个复杂的领域，设计师在设计过程中可能会遇到各种疑难问题。

本文将针对一些常见的疑难问题进行解析，并举例说明解决方法。

疑难问题一：地基承载力不足地基承载力不足是指地基的承载能力无法满足建筑物的荷载要求。

这可能是由于地基土层松软、含水量高或地基设计不合理等原因导致的。

解决这个问题的方法包括增加地基承载力、改变地基设计方案或使用特殊的地基处理技术。

举例来说，可以通过在地基处注入灌浆材料或采用地基桩来增加地基承载力。

疑难问题二：复杂形状结构的设计建筑物的形状愈加多样化，设计师们经常会遇到如何设计复杂形状结构的难题。

这种情况下，可以采用有限元分析等现代结构设计方法，通过计算机模拟不同形状对结构的影响，找到最合理的结构方案。

举例来说，可以利用有限元分析软件模拟复杂结构的受力情况，并根据分析结果进行结构设计。

疑难问题三：抗震设计抗震设计是建筑结构设计中非常重要的一环，但也是一个较为复杂的问题。

解决这个问题需要考虑地震力的作用、结构的刚度和耗能能力等因素，采用合适的结构形式和抗震措施。

举例来说，可以在建筑物中设置混凝土核筒或钢筋混凝土框架结构，并采用防震支撑、防震隔震等技术。

疑难问题四：结构架设难度大在一些特殊情况下，建筑物的结构架设可能会面临较大的困难，比如在狭窄的场地、在高空等。

解决这个问题可以采用定制化的结构构件和特殊的安装方法。

举例来说，可以采用预制混凝土构件，通过装配化的手段在现场进行安装，避免现场操作的困难。

疑难问题五：结构材料的选择不同的结构材料具有不同的性能和适用范围，因此在结构设计中需要选择合适的材料。

解决这个问题需要充分了解各种材料的性能和特点，根据建筑物的具体情况进行选择。

举例来说，在选择结构材料时可以考虑材料的强度、耐久性、施工性能等因素，综合考虑后进行选择。

总的来说，建筑结构设计中可能会遇到各种疑难问题，设计师需要运用理论知识和实践经验，结合现代设计工具和技术，找到最合理的解决方案。

建筑设计中的结构优化技术的实例分析在建筑设计中，结构优化技术发挥着重要的作用。

通过结构优化技术，设计师可以将建筑结构设计得更加合理和高效，提高建筑的稳定性和安全性，降低建筑成本，同时还可以优化建筑的空间布局和功能性。

本文将以某建筑项目为例，对结构优化技术进行实例分析。

某高层办公楼项目的结构设计中，结构优化技术被广泛应用。

这座办公楼总高度达到了60层，采用了钢筋混凝土框架结构，为确保建筑的稳定性和安全性，设计师采用了多种结构优化技术进行分析和优化。

首先，通过结构空间优化技术，设计师在满足建筑布局和功能需求的前提下，最大限度地减少建筑结构所占用的空间。

在这个项目中，设计师采用了多样化的设计手段，如层间高度的灵活调整、楼板形状的优化以及内外墙结构的合理布局等，将结构所占用的空间降到最低。

这不仅可以提高建筑的使用率，还可以节省建筑材料的使用量，降低建筑成本。

除了空间优化外，结构形式的优化也是结构优化技术的重要内容。

在该项目中，设计师采用了钢筋混凝土框架结构，通过模型分析和有限元计算，优化了结构形式，提高了抗震能力和结构的稳定性。

在设计过程中，设计师通过调整结构的柱网间距、柱的尺寸和剪力墙的位置等参数，实现了结构效果的最优化。

与此同时，设计师还采用BIM技术对整个结构进行三维建模和分析，从而更加精确地评估和优化结构的性能。

此外，材料的优化也是结构优化技术的重要应用之一。

在该项目中，设计师通过材料性能的研究和对不同材料的比较分析，选择了合适的材料，以降低建筑的自重，并提高建筑的抗震性能。

对于结构的主要承重构件，如主梁和主柱等，设计师采用了高强度的钢筋混凝土材料，以确保结构的强度和刚度。

而对于非承重构件，设计师则采用了轻质材料，如空心砖、轻质混凝土等，以减少建筑的自重，提高整体结构的稳定性。

在该项目中，除了上述提到的几种结构优化技术之外，设计师还采用了地震响应减震技术和结构非线性分析技术等，以进一步优化建筑结构。

实例分析高层建筑结构的设计理念摘要：高层建筑作为城市发展的标志性建筑已经凸显出其重要性。

而建筑向高层发展也是城市现代化建设的一个明显特点，相比于传统建筑具有层数高、体积大、空间大等优势。

这种建筑特点势必也会给建筑结构的设计带来更严峻的挑战。

本文将结合实例，对高层建筑中的结构设计分析、位移比、剪切比、周期比等重要指标进行研究介绍，以期分析高层建筑结构的设计理念关键词：高层建筑；建筑结构；设计理念；实例分析1、引言高层建筑可以为日益加剧土地面积稀少提供足够的生存空间，可以有效地减少人口增长和土地不变之间的矛盾，也能从社会功能上满足大众需求。

高层建筑虽然在各方面都有这样不同的优势，但其对建筑结构要求也提出了更高的挑战。

比如在要求具备足够的抗震强度，抵抗大风的强度，防火设计等级要明显高于一般建筑。

高层建筑高度较高，承载力大，对建筑结构上要求具有一定的刚度、延性，因此在设计、材料选择、施工工艺、成本上都需考虑周全。

2、高层建筑结构特点2.1水平载荷影响对于较低层设计的楼房来说，水平载荷的影响是较小的故而对建筑的结构也影响较小，受到的垂直荷载较大。

对于高层建筑来说，水平载荷的影响就显得至关重要，而且随着建筑层数、高度的增加，水平载荷的作用会越发明显，由水平载荷作用影响下建筑产生的水平位移增大，在建筑结构设计上就要求有足够的刚度来抵抗侧向位移，或是将位移控制在一定的范围内，保证建筑的安全性和舒适性。

2.2竖直载荷影响对于高层建筑除了水平载荷的影响外，竖直方向的重力影响也是不可忽视的一点。

由于高层建筑的轴力值大，沿着建筑高度方向积累的轴向形变显著，其会影响整体载荷在整栋建筑中的分布，一般情况下建筑设计上会使得水平或是侧向载荷最终转变为竖直向载荷，若发生轴向形变则容易引发载荷分布不均，会导致轴向压缩变形。

2.3建筑结构整体刚度的影响除了上述两种载荷的影响外，还需要考虑到建筑的抗震能力。

高层建筑的刚性结构决定了在抗震中吸收与释放能量的大小。

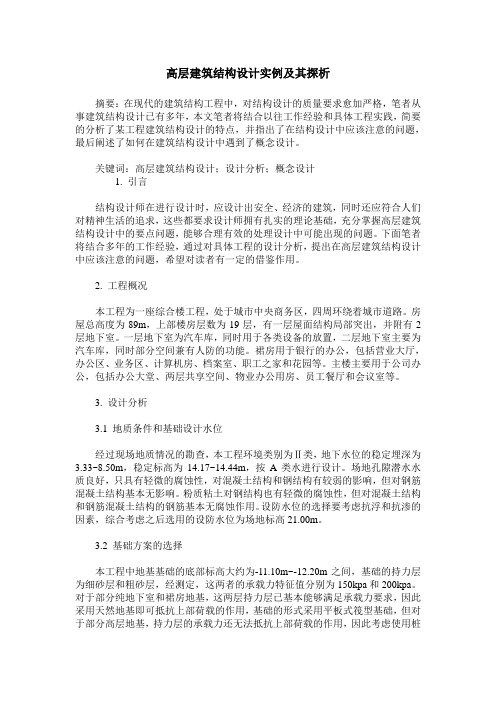

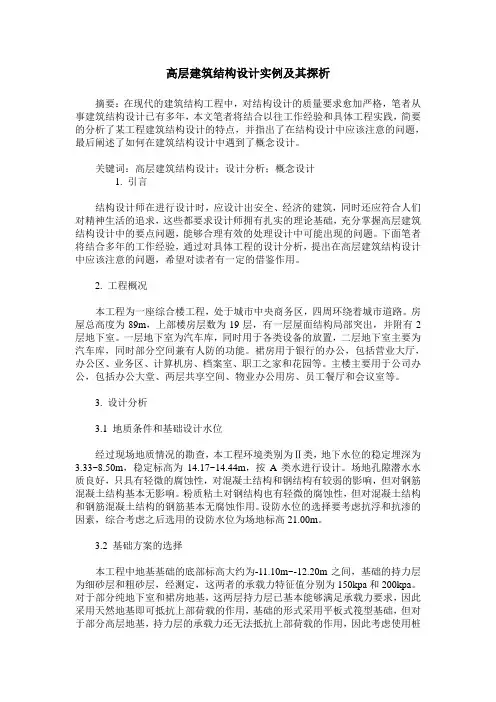

高层建筑结构设计实例及其探析摘要：在现代的建筑结构工程中，对结构设计的质量要求愈加严格，笔者从事建筑结构设计已有多年，本文笔者将结合以往工作经验和具体工程实践，简要的分析了某工程建筑结构设计的特点，并指出了在结构设计中应该注意的问题，最后阐述了如何在建筑结构设计中遇到了概念设计。

关键词：高层建筑结构设计；设计分析；概念设计1. 引言结构设计师在进行设计时，应设计出安全、经济的建筑，同时还应符合人们对精神生活的追求，这些都要求设计师拥有扎实的理论基础，充分掌握高层建筑结构设计中的要点问题，能够合理有效的处理设计中可能出现的问题。

下面笔者将结合多年的工作经验，通过对具体工程的设计分析，提出在高层建筑结构设计中应该注意的问题，希望对读者有一定的借鉴作用。

2. 工程概况本工程为一座综合楼工程，处于城市中央商务区，四周环绕着城市道路。

房屋总高度为89m，上部楼房层数为19层，有一层屋面结构局部突出，并附有2层地下室。

一层地下室为汽车库，同时用于各类设备的放置，二层地下室主要为汽车库，同时部分空间兼有人防的功能。

裙房用于银行的办公，包括营业大厅，办公区、业务区、计算机房、档案室、职工之家和花园等。

主楼主要用于公司办公，包括办公大堂、两层共享空间、物业办公用房、员工餐厅和会议室等。

3. 设计分析3.1 地质条件和基础设计水位经过现场地质情况的勘查，本工程环境类别为Ⅱ类，地下水位的稳定埋深为3.33~8.50m，稳定标高为14.17~14.44m，按A类水进行设计。

场地孔隙潜水水质良好，只具有轻微的腐蚀性，对混凝土结构和钢结构有较弱的影响，但对钢筋混凝土结构基本无影响。

粉质粘土对钢结构也有轻微的腐蚀性，但对混凝土结构和钢筋混凝土结构的钢筋基本无腐蚀作用。

设防水位的选择要考虑抗浮和抗渗的因素，综合考虑之后选用的设防水位为场地标高21.00m。

3.2 基础方案的选择本工程中地基基础的底部标高大约为-11.10m~-12.20m之间，基础的持力层为细砂层和粗砂层，经测定，这两者的承载力特征值分别为150kpa和200kpa。

建筑结构设计原理的实际应用成功案例解析建筑结构设计原理是建筑师在设计建筑物时所遵循的基本规则和原则，通过合理的结构设计实现建筑物的稳定性、安全性和美观性。

在实际的建筑实践中，许多成功的案例都展现了建筑结构设计原理的巧妙运用。

本文将通过分析一些实际案例，深入探讨建筑结构设计原理的实际应用，并揭示其成功的原因。

一、某高层建筑的结构设计某高层办公楼是一座标志性建筑，建筑高度达到300米。

在该建筑的结构设计中，建筑师充分考虑了抗风和抗震的因素，并成功地应用了三个结构设计原理：合理的布局、抗震设计和传力系统设计。

1. 合理的布局该高层建筑将重要的功能空间，如办公区、会议厅和卫生间等，合理布局在建筑物的核心区域，利用了建筑物的最大截面积来提高整体结构的稳定性。

同时，建筑师还根据使用功能的不同，将各个楼层的结构布局进行了优化调整，使得每个楼层都能够承受相应的荷载，并保证了整体结构的均衡性和稳定性。

2. 抗震设计在地震多发地区，抗震设计是非常重要的一项考虑因素。

该高层建筑采用了抗震设计原理，通过合理布置结构梁柱、采用阻尼器等措施，有效地提高了建筑物的抗震能力。

此外，建筑师还针对建筑物所处地质条件和地震活动频率，进行了详细的地震动力学分析，以确保建筑物在发生地震时能够保持稳定。

3. 传力系统设计为了保证建筑物能够承受垂直和水平力的作用，建筑师采用了合理的传力系统设计。

通过设置钢筋混凝土核心筒和外部框架结构，建筑师合理分配了承载力，确保了建筑物在受到外部力作用时能够有效地传递荷载并保持稳定。

通过合理的布局、抗震设计和传力系统设计，该高层建筑成功地应用了建筑结构设计原理，并取得了显著的成果。

其稳定性和抗风抗震能力得到了有效提升，为使用者提供了舒适安全的办公环境。

二、某桥梁工程的结构设计桥梁工程是建筑结构设计原理的另一个重要应用领域。

某大型跨海大桥的结构设计中，建筑师运用了桁架结构、悬索桥原理和杆系结构的设计原理，实现了桥梁的坚固和稳定。

剪力墙结构设计实例讲解在建筑结构设计领域，剪力墙结构因其良好的抗震性能和空间分隔能力，被广泛应用于高层住宅和商业建筑中。

接下来，我们将通过一个具体的实例来详细讲解剪力墙结构的设计过程。

首先，让我们来了解一下这个实例的基本情况。

这是一个位于地震设防烈度为 7 度的 20 层住宅楼项目，总高度约 60 米，建筑面积约15000 平方米。

根据建筑功能和使用要求，需要在保证结构安全的前提下，合理布置剪力墙，以满足建筑的空间布局和抗震性能要求。

在进行剪力墙结构设计之前，我们需要对建筑物所承受的荷载进行计算。

荷载主要包括恒载（如结构自重、建筑装修重量等）、活载（如人员活动、家具设备重量等）以及风荷载和地震作用。

通过精确的计算，确定结构在各种荷载组合下的内力和变形情况。

对于剪力墙的布置，需要遵循一定的原则。

一般来说，剪力墙应沿建筑物的主要轴线布置，形成较为规则的抗侧力体系。

在这个实例中，我们在建筑物的周边和电梯井、楼梯间等位置布置了剪力墙，以增强结构的抗扭性能和整体稳定性。

同时，剪力墙的间距也需要合理控制，既要保证结构的刚度均匀分布，又要避免间距过小导致施工困难和造价增加。

在确定了剪力墙的位置和数量后，我们需要对剪力墙的尺寸进行设计。

剪力墙的厚度通常根据其所在位置和受力情况确定。

在底部加强区，剪力墙的厚度一般较大，以提高其抗震能力。

而在非加强区，可以适当减小厚度，以节约材料和减轻结构自重。

此外，剪力墙的长度和高度也需要根据结构的受力特点和建筑空间要求进行合理调整。

接下来是对剪力墙的配筋设计。

配筋的目的是为了保证剪力墙在受力时能够具有足够的承载能力和延性。

一般来说，剪力墙的竖向钢筋主要承受压力，水平钢筋主要承受剪力。

在配筋计算中，需要考虑剪力墙的轴压比、剪压比等控制指标，以确保其满足规范要求。

同时，为了提高剪力墙的抗震性能，还需要在墙端和洞口周边设置加强钢筋。

在结构分析计算方面，我们采用了先进的结构分析软件，如SATWE、ETABS 等。

结构性能设计实例分析报告引言结构性能设计是指通过对结构体系的分析和优化，达到满足设计要求的设计目标。

本报告通过分析一个实例来探讨结构性能设计的重要性和方法。

实例描述本实例是一座位于城市中心的高层办公楼。

该楼高50层，总面积为10万平方米。

结构形式为框架结构，采用RC（钢筋混凝土）材料，地下建筑使用钢筋混凝土桩基础。

设计目标该高层办公楼的设计目标包括以下几个方面：1. 结构安全性：满足相应的设计规范和标准，确保结构在正常使用和罕见极端情况下的安全可靠。

2. 结构稳定性：确保结构在风荷载、地震力、温度变化等外部荷载和作用下不发生失稳。

3. 结构刚度：确保结构具有足够的刚度，以满足振动、变形和位移的要求。

4. 结构经济性：在满足前三个目标的前提下，尽可能减少材料的使用量和成本。

方法为了达到上述设计目标，本实例采用了以下方法进行结构性能设计：1. 结构布局优化：通过对建筑形态和布局的考虑，合理分配楼层的荷载，减小结构的水平荷载和竖向荷载，提高结构的性能。

2. 材料选择优化：通过选择适当的材料，如钢筋混凝土，可以在满足强度和稳定性要求的同时，减小结构的自重和成本。

3. 结构分析和计算：通过使用结构分析软件，对结构进行力学分析和计算，以评估结构的强度、稳定性和刚度等性能。

4. 结构优化设计：通过对结构的各个部分进行优化设计，如优化柱、梁和板的尺寸和截面形状，可以进一步提高结构的性能。

结果和讨论经过以上的结构性能设计方法，该高层办公楼的结构达到了设计目标。

以下是一些结果和讨论：1. 结构安全性：通过对结构进行强度分析和验算，满足了规范和标准的要求，保证了结构在正常使用和罕见极端情况下的安全性。

2. 结构稳定性：通过对结构进行稳定性分析和计算，保证了结构在风荷载、地震力和温度变化等外部荷载和作用下的稳定性。

3. 结构刚度：通过合理的结构布局和优化设计，保证了结构具有足够的刚度，满足了振动、变形和位移的要求。

4. 结构经济性：通过合理的材料选择和优化设计，该结构在满足安全性和稳定性要求的同时，尽可能减少了材料的使用量和成本。

建筑钢结构设计方法与实例解析首先，建筑钢结构设计的一般步骤为确定荷载、进行结构分析、选择构件和进行节点设计。

以下是具体步骤及实例解析：1. 确定荷载：根据设计要求和规范，确定建筑物所受的静、动力荷载及温度、风荷载等非静力荷载。

例如，一幢10层的办公楼，设计要求为地震烈度为7度，设计地震加速度为0.15g，屋面覆盖材料为彩钢板，风压系数为0.5kN/m2。

根据规范，可计算出楼面的荷载，如下表：荷载类型荷载标准值(kN/m2) 楼层荷载(kN/m2):-: :-: :-:自重6 60活荷载4 40地震荷载1.35 13.5风荷载0.5 5合计11.85 118.52. 进行结构分析：根据建筑物的荷载及结构形式，进行静力分析（弹性、塑性）、动力分析（自振、激振）等分析方法，得出系统内力和位移参数。

例如，使用SAP2000软件进行结构分析。

输入荷载及结构模型参数后，进行整体刚度矩阵分析，得出节点位移、结构内力和反力等参数，如下图所示：![结构分析结果](3. 选择构件：根据内力值和要求的强度、稳定性等条件，确定主梁、次梁、柱、框架等构件的型号、规格和数量，并考虑斜撑、节点等。

例如，对于以上的办公楼，假设使用Q345C钢材，梁柱截面系数取为0.85，容许应力取为150MPa，则可确定各构件选用的型号和规格，如下表所示：构件类型截面型号截面尺寸(mm) 数量:-: :-: :-: :-:次梁L200x200x8 200x200x8 20主梁H350x350x12 350x350x12 10柱H400x400x12 400x400x12 8框架H300x300x10 300x300x10 4斜撑L100x100x10 100x100x10 44. 进行节点设计：将各构件焊接、螺栓连接等形成刚性、可靠的节点，从而形成一个稳定的钢结构体系。

例如，对于办公楼的某个节点，如下图所示，采用螺栓连接方式。

根据要求和规范，计算出该节点的螺栓数量、杆件配重、节点刚度等参数。
