HTS-1000A型数显里氏硬度计操作规程

硬度计操作规程一、引言硬度是指材料反抗外力的能力，是材料力学性能的重要指标之一。

硬度计是一种用于测量材料硬度的工具，广泛应用于金属、塑料、橡胶等材料的质量控制和工艺研究中。

为了保证硬度测试的准确性和可靠性，制定本操作规程。

二、适合范围本操作规程适合于所有使用硬度计进行硬度测试的操作人员。

三、设备准备1. 硬度计：确保硬度计处于正常工作状态，无故障和损坏。

2. 校准块：使用标准校准块校准硬度计。

3. 清洁布：用于擦拭硬度计和工件表面。

4. 试样：准备待测硬度的试样，确保试样表面平整、无污染。

四、操作流程1. 准备工作：a. 确保工作区域整洁，无杂物和污染物。

b. 将硬度计放置在平稳的台面上，并连接电源。

c. 检查硬度计的刻度盘和压头是否干净，如有污染应及时清洁。

d. 根据待测试样的材料选择合适的硬度计刻度盘。

e. 将标准校准块放置在硬度计上，进行校准操作。

2. 测试操作：a. 将试样放置在硬度计的测试台上，调整试样位置确保测试点在硬度计的中心位置。

b. 轻轻旋转硬度计的刻度盘，使压头缓慢接触到试样表面。

c. 硬度计刻度盘继续旋转，直到压头彻底进入试样表面。

d. 压头停留在试样表面的时间为5-10秒，确保稳定读数。

e. 缓慢旋转硬度计刻度盘，使压头缓慢退出试样表面。

f. 记录读数并进行数据处理。

3. 数据处理：a. 将读数记录在测试记录表中，包括试样编号、测试位置、测试日期等信息。

b. 根据所使用的硬度计型号，将读数转换为相应的硬度值。

c. 根据测试要求和标准，对硬度值进行比较和判定。

d. 如有需要，计算平均值和标准偏差。

五、注意事项1. 操作人员应熟悉硬度计的使用方法和操作规程，并接受相关培训。

2. 在进行硬度测试前，必须校准硬度计并确保校准合格。

3. 硬度计的刻度盘和压头应保持清洁，避免污染影响测试结果。

4. 硬度测试过程中，应保持稳定的环境温度和湿度。

5. 硬度测试时，要避免试样表面有凹陷、划痕或者污染等影响测试结果的因素。

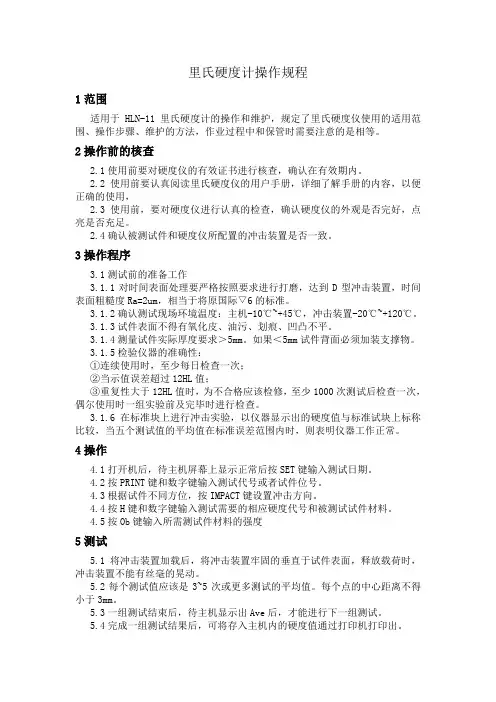

里氏硬度计操作规程1范围适用于HLN-11里氏硬度计的操作和维护，规定了里氏硬度仪使用的适用范围、操作步骤、维护的方法，作业过程中和保管时需要注意的是相等。

2操作前的核查2.1使用前要对硬度仪的有效证书进行核查，确认在有效期内。

2.2使用前要认真阅读里氏硬度仪的用户手册，详细了解手册的内容，以便正确的使用，2.3使用前，要对硬度仪进行认真的检查，确认硬度仪的外观是否完好，点亮是否充足。

2.4确认被测试件和硬度仪所配置的冲击装置是否一致。

3操作程序3.1测试前的准备工作3.1.1对时间表面处理要严格按照要求进行打磨，达到D型冲击装置，时间表面粗糙度Ra=2um，相当于将原国际▽6的标准。

3.1.2确认测试现场环境温度：主机-10℃~+45℃，冲击装置-20℃~+120℃。

3.1.3试件表面不得有氧化皮、油污、划痕、凹凸不平。

3.1.4测量试件实际厚度要求＞5mm。

如果＜5mm试件背面必须加装支撑物。

3.1.5检验仪器的准确性：①连续使用时，至少每日检查一次；②当示值误差超过12HL值；③重复性大于12HL值时，为不合格应该检修，至少1000次测试后检查一次，偶尔使用时一组实验前及完毕时进行检查。

3.1.6在标准块上进行冲击实验，以仪器显示出的硬度值与标准试块上标称比较，当五个测试值的平均值在标准误差范围内时，则表明仪器工作正常。

4操作4.1打开机后，待主机屏幕上显示正常后按SET键输入测试日期。

4.2按PRINT键和数字键输入测试代号或者试件位号。

4.3根据试件不同方位，按IMPACT键设置冲击方向。

4.4按H键和数字键输入测试需要的相应硬度代号和被测试试件材料。

4.5按Ob键输入所需测试件材料的强度5测试5.1将冲击装置加载后，将冲击装置牢固的垂直于试件表面，释放载荷时，冲击装置不能有丝毫的晃动。

5.2每个测试值应该是3~5次或更多测试的平均值。

每个点的中心距离不得小于3mm。

5.3一组测试结束后，待主机显示出Ave后，才能进行下一组测试。

浙江星星家电股份有限公司企业标准李慧20130503 HXS-1000A数字式液晶智能显微硬度计操作规程Q/JD J07025-20101 操作1.1 开机与关机在确认了电源进线为有良好接地线的220V单相电及与电源插头插牢后，将电源开关置于“I”位置，仪器控制系统自动上电，仪器恢复到上次关机的状态。

将电源开关置于“O”位置，仪器断电，为关机状态。

1.2 试样制品由于试样表面必须具有金属光泽，其表面粗糙度不大于 。

一般可将试样固定在夹具上，用细砂轮打磨后，再依次用各号金相砂纸打磨。

1.3 调焦与照明调节仪器的观察和测量都是都过光学放大进行的，如同常的光学仪器，应该进行调焦，且仪器的40X、10X的物镜的压头又是齐焦的，因此，对显微硬度计的正确使用来说，更应该进行调焦仪器的调焦主要是通过工作台的升降手轮转动调节的，手轮顺时针旋转，工作台上升；手轮逆时针旋转，工作台下降。

仪器的焦距约为0.4mm.因此，在手轮顺时针旋转，工作台上升时，应密切观察，物镜和样品表面的距离，即将进入焦距范围应慢慢转动手轮，切勿撞击镜头以避免不必要的损失。

1.4 设定保载时间：（0～99）秒可进入“SET”菜单对保载时间进行设置，在确认后退出，并将保载时间显示在液晶屏上。

1.5 选择负荷仪器有八个档负荷。

通过仪器右侧上方的旋钮，可以选择所需负荷。

旋钮上负荷数字标记，当该数1.6 选择标尺可以通过左方向键选择（HV、HRC、HB、HK）测试标尺。

HV和HK的选择必须根据压头来定；HV、HK硬度是通过测量获得的，而HRC、HK标尺则是通过测量HV后转换获得的。

1.7 选择物镜仪器有10X和40X物镜。

10X一般作为观察用，以选择在样品上试压的位置。

40X作为测量用，其真实的倍率存于仪器的不丢失存贮器中。

2 使用2.1 找准像平面位置将被测物体的像平面（抛光面），利用升降台上下调节，用不10X或40X物镜观察成像面，聚集于浙江星星家电股份有限公司2010-11-08 批准 2010-11-10 实施物镜中，要达到清晰，如不清晰会影响测量精度。

里氏硬度计操作规程1、目的：指导作业者正确操作，确保设备正确使用，从而准确的对于来料质量的硬度性能进行有效的评定。

2、依据2.1、GB/T 17394.2-2012 《金属材料里氏硬度试验第2部分硬度计的检验与校准》2.2、GB/T 17394.3-2012 《金属材料里氏硬度试验第3部分标准硬度块的标定》2.3、JJG747-1999《里氏硬度计》3、适用范围：3.1模具型腔。

3.2重型工件。

3.3压力容器、汽轮发电机组及其设备的失效分析。

3.4试验空间很狭小的工件。

3.5轴承及其它零件。

3.6金属材料仓库的材料区分。

3.7大型工件大范围内多处测量部位的快速检验。

4、实验前准备：4.1、在制备试样表面过程中，应尽量避免由于受热、冷加工等对试样表面硬度的影响。

4.2、被测表面过于粗糙，则会引起测量误差。

因此，试样的被测表面必须露出金属光泽，并且平整、光滑、不得有油污。

（符合附表一的要求）4.3、曲面：试样的试验面最好是平面。

当被测表面曲率半径R 小于30mm(D、DC、D+15、C、E、DL 型冲击装置)和小于50mm(G 型冲击装置)的试样在测试时应使用小支承环或异型支乘环。

5、实验步骤：5.1、依据测试的对象按照附表一相关要求选定相应的冲击装置。

5.2、将冲击装置插头插入位于仪器上的冲击装置插口。

5.3、按开关键，打开设备，此时电源接通，仪器进入测量状态。

5.4、向下推动加载套锁住冲击体；对于DC 型冲击装置，则可将加载杆吸于试验表面，将DC 型冲击装置插入加载杆，直到停止位置为止，此时就完成了加载。

5.5、将冲击装置支承环紧压在试样表面上，冲击方向应与试验面垂直；5.6、按动冲击装置上部的释放按钮，进行测试。

此时要求试样、冲击装置、操作者均稳定，并且作用力方向应通过冲击装置轴线。

5.7、试样的每个测量部位一般进行五次试验。

数据分散不应超过平均值的±15HL。

注意：任意两压痕之间距离或任一压痕中心距试样边缘距离应符合相关规定。
