设置约束规则

allegro 约束规则设置【原创版】目录1.Allegro 约束规则的概念2.Allegro 约束规则的设置方法3.Allegro 约束规则的实际应用4.Allegro 约束规则的优点与局限性正文一、Allegro 约束规则的概念Allegro 是一款专业的 EDA（电子设计自动化）软件，广泛应用于电路设计领域。

在 Allegro 中，约束规则是一种用于指导和约束电路设计过程的工具，可以帮助设计者更加高效、精确地完成电路设计。

二、Allegro 约束规则的设置方法1.打开 Allegro 软件，导入或创建需要设置约束规则的电路设计项目。

2.在设计界面中，找到需要添加约束规则的元件或线路，右键选择“Properties”（属性）。

3.在弹出的属性对话框中，找到“Constraints”（约束）选项卡。

4.在“Constraints”（约束）选项卡中，可以根据需要设置各种约束规则，如位置约束、尺寸约束、角度约束等。

5.设置完毕后，点击“OK”按钮关闭属性对话框，约束规则即可生效。

三、Allegro 约束规则的实际应用1.位置约束：通过设置位置约束，可以精确控制元件在电路板上的位置，确保电路布局的稳定性和可靠性。

2.尺寸约束：通过设置尺寸约束，可以控制元件的大小和间距，提高电路密度和性能。

3.角度约束：通过设置角度约束，可以确保元件和线路的摆放方向符合设计要求，提高电路的可读性和可维护性。

四、Allegro 约束规则的优点与局限性1.优点：Allegro 约束规则可以有效地提高电路设计的精度和效率，降低设计错误率，提高设计质量。

2.局限性：虽然 Allegro 约束规则功能强大，但设置过程较为繁琐，需要设计者具备一定的专业知识和操作技巧。

此外，约束规则的设置和调整可能需要多次迭代，对设计者的耐心和经验有一定要求。

allegro差分线分组约束规则设置（最新版）目录1.allegro 差分线分组约束规则的概念2.allegro 差分线分组约束规则的设置方法3.allegro 差分线分组约束规则的应用实例4.allegro 差分线分组约束规则的优缺点正文一、allegro 差分线分组约束规则的概念Allegro 是一种用于印刷电路板（PCB）设计的专业软件，它能够帮助设计人员快速高效地完成电路板的布局和设计。

在 Allegro 中，差分线分组约束规则是一种用于控制差分线（differential pair）布局的规则，能够有效地提高电路板的信号完整性。

二、allegro 差分线分组约束规则的设置方法在 Allegro 中，设置差分线分组约束规则的方法如下：1.打开 Allegro 软件，点击菜单栏的“工具”选项，选择“约束管理器”。

2.在弹出的“约束管理器”窗口中，选择“新建”选项，创建一个新的约束。

3.在“新建约束”对话框中，选择“差分线分组”选项，然后输入差分线的名称和描述。

4.在“差分线分组”对话框中，设置差分线的属性，包括线宽、间距、层数等。

5.确认设置后，点击“确定”按钮，完成差分线分组约束规则的设置。

三、allegro 差分线分组约束规则的应用实例在实际的电路板设计中，差分线分组约束规则可以应用于各种需要差分线布局的场景，例如高速信号传输、模拟信号处理等。

下面是一个应用实例：假设我们需要设计一个用于高速数据传输的电路板，其中涉及到一对差分线。

我们可以通过设置差分线分组约束规则，控制这对差分线的布局，以确保信号的完整性。

四、allegro 差分线分组约束规则的优缺点差分线分组约束规则在提高电路板信号完整性方面具有显著的优势，但也存在一些不足之处：优点：1.有效提高信号完整性，减少信号干扰和噪声。

2.便于设计和修改，提高设计效率。

缺点：1.需要对差分线进行专门的设置和管理，增加了设计复杂度。

2.对于复杂的电路板设计，差分线分组约束规则的设置可能会变得繁琐。

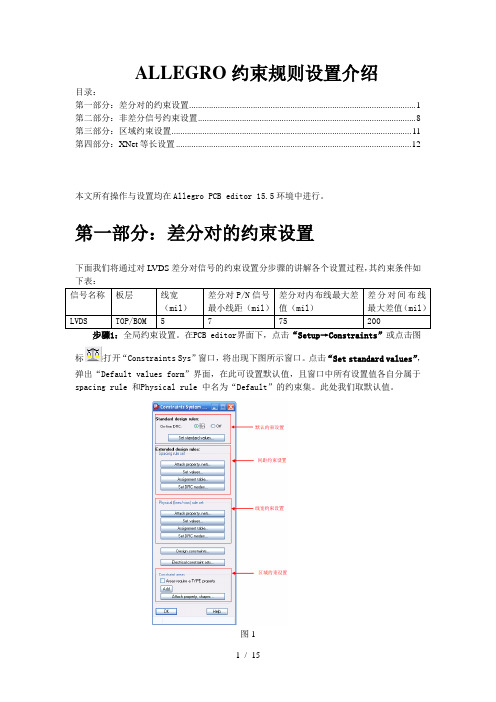

ALLEGRO约束规则设置介绍目录：第一部分：差分对的约束设置 (1)第二部分：非差分信号约束设置 (8)第三部分：区域约束设置 (11)第四部分：XNet等长设置 (12)本文所有操作与设置均在Allegro PCB editor 15.5环境中进行。

第一部分：差分对的约束设置下面我们将通过对LVDS差分对信号的约束设置分步骤的讲解各个设置过程，其约束条件如步骤1：全局约束设置。

在PCB editor界面下，点击“Setup→Constraints”或点击图标打开“Constraints Sys”窗口，将出现下图所示窗口。

点击“Set standard values”，弹出“Default values form”界面，在此可设置默认值，且窗口中所有设置值各自分属于spacing rule 和Physical rule 中名为“Default”的约束集。

此处我们取默认值。

图1下面步骤2-步骤4为Physical（Line/vias）rule物理特性（线宽和过孔）约束设置过程步骤2：线宽约束设置。

点击“Physical（Line/vias）rule set→set values”，在出现的窗口上方空白处填入新约束名称，如“LVDS_SIG”，然后点击“ADD”，新的约束就产生了。

如果需要设置这是某一层的约束，还要在“subclass”中选择相应的层面。

接下来就在相应栏填入需要的值。

如下图所示：图2如果还有其它信号的线宽要求，请重复上述步骤。

Min line width：最小线宽Max line width：最大线宽，填0=∞Min neck width：Neck 模式最小线宽Max neck length：Neck 模式最大走线长度DiffPair primary gap：首选差分间距（单端线可不填）DiffPair neck gap：Neck 模式差分间距（单端线可不填）过孔规格在“Via list property”中设定，一般设定在默认约束规则下。

allegro中的约束规则（原创实用版）目录1.Allegro 中的约束规则概述2.约束规则的种类3.约束规则的设置方法4.约束规则的优缺点5.约束规则的实际应用正文【Allegro 中的约束规则概述】Allegro 是一款专业的 EDA 工具，用于进行电路设计和 PCB 制作。

在 Allegro 中，约束规则是设计者为了实现特定目标而设置的规则，可以有效地提高设计质量和效率。

通过约束规则，设计者可以控制元件的布局、互联线宽、过孔等参数，从而保证电路的稳定性和可靠性。

【约束规则的种类】在 Allegro 中，约束规则主要包括以下几类：1.几何约束：这类约束规则主要用于控制元件的几何形状和尺寸，如长度、宽度、角度等。

2.位置约束：这类约束规则主要用于控制元件在电路板上的位置，如水平偏移、垂直偏移等。

3.对齐约束：这类约束规则主要用于使元件或互联线与其他元件或互联线对齐，如水平对齐、垂直对齐等。

4.间距约束：这类约束规则主要用于控制元件或互联线之间的距离，如最小线宽、最小间距等。

5.其他约束：除了上述几类常见的约束规则外，Allegro 还支持其他一些约束规则，如电源平面约束、层约束、测试点约束等。

【约束规则的设置方法】在 Allegro 中设置约束规则的方法如下：1.打开 Allegro 软件，导入或创建电路设计。

2.选择需要添加约束规则的元件或互联线，然后在菜单栏中选择“约束”选项。

3.在弹出的“约束”对话框中，选择需要设置的约束类型，如几何约束、位置约束等。

4.根据需要设置的具体约束参数，如约束值、约束方向等。

5.点击“应用”按钮，将约束规则应用到所选元件或互联线上。

6.如果需要修改约束规则，可以重复以上步骤，或在“约束”对话框中直接编辑约束参数。

【约束规则的优缺点】约束规则在提高设计质量和效率方面具有明显优势，但同时也存在一定的局限性：优点：1.可以确保设计满足特定要求，提高电路稳定性和可靠性。

ALLEGRO约束规则设置步骤ALLEGRO是一种领先的约束规则语言，用于描述和验证系统的行为和约束。

当开发者需要实施软件规范、验证设计是否符合预期、检查和修复编码错误时，ALLEGRO约束规则设置就可以发挥作用。

本文将介绍ALLEGRO约束规则设置的步骤。

步骤一：确定需求和约束在使用ALLEGRO进行约束规则设置之前，首先需要明确系统的需求和约束。

开发者和相关利益相关者需要明确系统的预期行为，包括正确性、安全性、性能等方面的要求，并将其转化为具体的需求和约束。

步骤二：了解ALLEGRO约束规则语法和语义ALLEGRO具有自己的约束规则语法和语义，开发者需要学习并了解这些语法和语义，以便正确地编写和解释约束规则。

ALLEGRO支持丰富的逻辑和数学运算符，包括布尔运算符、比较运算符、逻辑运算符等。

开发者还需要了解ALLEGRO中的常用函数和谓词，以便在编写约束规则时能够充分利用这些工具。

步骤三：编写约束规则在了解ALLEGRO约束规则语法和语义之后，开发者可以开始编写约束规则了。

约束规则可以分为两类：静态约束规则和动态约束规则。

静态约束规则用于验证设计和代码的合法性，例如检查变量的取值范围、函数的输入输出关系等。

动态约束规则用于检查系统的运行时行为，例如检查系统的状态转换是否满足预期、检查事件序列是否符合特定的规范等。

步骤四：验证约束规则在编写完约束规则之后，需要对其进行验证，以确保规则的正确性和有效性。

可以使用ALLEGRO提供的工具和命令对约束规则进行验证，检查是否存在语法错误、语义错误或者其他逻辑错误。

如果发现错误，需要及时进行修复和调试，直到规则能够正确地验证系统的行为和约束。

步骤五：应用约束规则一旦约束规则通过了验证，并且开发者对规则的正确性和有效性有足够的信心，就可以将规则应用到实际的系统开发中。

可以将约束规则集成到开发工具中，实时检查代码的合法性，并及时给出错误和警告。

也可以将约束规则作为一种文档形式，用于规范开发过程中的行为和约束。

allegro差分线分组约束规则设置【最新版】目录1.Allegro 软件概述2.差分线分组约束规则的概念3.差分线分组约束规则的设置方法4.差分线分组约束规则的应用实例5.总结正文一、Allegro 软件概述Allegro 是一款专业的 EDA（电子设计自动化）软件，广泛应用于 PCB （印刷电路板）设计领域。

通过 Allegro 软件，设计人员可以轻松实现电路原理图的绘制、PCB 布局布线以及各种设计规则的检查等功能。

在PCB 设计过程中，设计规则的合理设置是保证电路板性能和可靠性的关键。

二、差分线分组约束规则的概念差分线分组约束规则是 Allegro 软件中一种用于控制差分线（Differential Pair）布局布线的设计规则。

差分线是指在高速信号传输过程中，通过两条走线进行数据传输，以降低外部干扰和信号衰减的影响。

在实际应用中，为了保证差分线的传输性能，需要对差分线的布局布线进行分组约束。

三、差分线分组约束规则的设置方法在 Allegro 软件中，设置差分线分组约束规则的方法如下：1.打开 Allegro 软件，载入需要设置差分线分组约束规则的 PCB 设计文件。

2.在顶部菜单栏中，依次点击“规则”（Rules）→“约束规则”（Constraints）→“新建”（New），打开“新建约束规则”对话框。

3.在“新建约束规则”对话框中，设置差分线分组约束规则的名称、描述等信息，然后点击“添加”（Add）按钮。

4.在弹出的“添加约束规则”对话框中，设置差分线分组约束规则的具体参数，包括差分线分组名称、走线宽度、间距等，点击“确定”（OK）按钮。

5.在“新建约束规则”对话框中，点击“确定”（OK）按钮，完成差分线分组约束规则的设置。

四、差分线分组约束规则的应用实例在实际的 PCB 设计过程中，我们可以通过以下实例应用差分线分组约束规则：假设某高速信号传输系统，需要设计两条差分线，分别为 A 和 B。

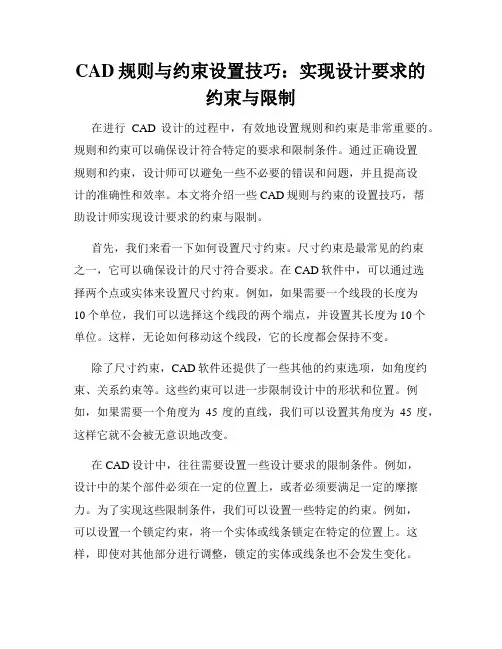

CAD规则与约束设置技巧：实现设计要求的约束与限制在进行CAD设计的过程中，有效地设置规则和约束是非常重要的。

规则和约束可以确保设计符合特定的要求和限制条件。

通过正确设置规则和约束，设计师可以避免一些不必要的错误和问题，并且提高设计的准确性和效率。

本文将介绍一些CAD规则与约束的设置技巧，帮助设计师实现设计要求的约束与限制。

首先，我们来看一下如何设置尺寸约束。

尺寸约束是最常见的约束之一，它可以确保设计的尺寸符合要求。

在CAD软件中，可以通过选择两个点或实体来设置尺寸约束。

例如，如果需要一个线段的长度为10个单位，我们可以选择这个线段的两个端点，并设置其长度为10个单位。

这样，无论如何移动这个线段，它的长度都会保持不变。

除了尺寸约束，CAD软件还提供了一些其他的约束选项，如角度约束、关系约束等。

这些约束可以进一步限制设计中的形状和位置。

例如，如果需要一个角度为45度的直线，我们可以设置其角度为45度，这样它就不会被无意识地改变。

在CAD设计中，往往需要设置一些设计要求的限制条件。

例如，设计中的某个部件必须在一定的位置上，或者必须要满足一定的摩擦力。

为了实现这些限制条件，我们可以设置一些特定的约束。

例如，可以设置一个锁定约束，将一个实体或线条锁定在特定的位置上。

这样，即使对其他部分进行调整，锁定的实体或线条也不会发生变化。

除了基本的规则和约束设置，CAD软件还提供了一些高级的功能，如标准部件库、位图导入、草图工具等。

利用这些功能，可以进一步提高CAD设计的效率和准确性。

例如，通过使用标准部件库，可以快速地插入常用的零件和组件，避免重复设计。

通过导入位图，可以将外部图像导入CAD软件中，并进行进一步的编辑和处理。

通过草图工具，可以快速地绘制复杂的几何形状。

这些高级功能不仅能够提高设计的效率，还可以帮助设计师更好地满足设计要求。

总结起来，设置规则和约束是CAD设计过程中非常重要的一部分。

通过正确设置规则和约束，设计师可以确保设计符合要求，并避免一些不必要的错误和问题。

Allegro约束规则设置随着电子商务的不断发展，大量的交易评台涌现出来。

其中，Allegro 作为东欧最大的电商评台，拥有数百万的用户和商家。

为了保证评台的可持续发展和用户的利益，Allegro评台制定了一系列的约束规则，以规范和管理用户的行为。

本文将详细介绍Allegro评台的约束规则设置。

一、账户注册与使用规定1.1 注册要求在注册Allegro评台账户时，用户需要提供真实尊称、唯一识别信息号码等个人信息，以确保账户的真实性和有效性。

1.2 账户使用规定用户在使用账户进行交易时，需要遵守评台规定的交易流程和规则，不得有任何违反法律法规和评台规定的行为，如欺诈、虚假宣传、侵权等。

二、商品交易规定2.1 商品发布规定商家在发布商品时，需提供详细、真实的商品信息，不得发布违禁品或虚假商品，如有违反将面临相应的处罚。

2.2 交易行为规范买家和卖家在交易过程中应遵守规定的交易流程，如按时付款、按时发货，不得擅自修改订单或逾期交易。

三、评价与投诉规定3.1 评价规定买家在收到商品后，可对交易进行评价，评价内容需客观、真实，不得进行恶意、虚假的评价。

3.2 投诉处理规定对于买家或卖家的投诉，评台将进行核实和处理，如发现违规行为，将给予相应的处罚，并保障投诉方的权益。

四、违规处理规定4.1 违规行为处罚对于违反评台规定的行为，评台将根据情节严重程度给予相应的处罚，如下架商品、冻结账户等。

4.2 申诉机制对于被处罚的用户，可通过评台设立的申诉机制进行申诉，评台将重新审核相关情况，并依据申诉结果做出处理。

五、合作商家规定5.1 合作资格要求Allegro评台对合作商家有一定的资质和经营要求，包括经营年限、信誉度等。

5.2 合作权益合作商家可享受评台提供的一系列增值服务和营销支持，提升业务竞争力。

Allegro评台的约束规则设置是为了维护评台的正常运营秩序，保障用户和商家的合法权益，促进良好的交易环境。

用户在使用评台时，需严格遵守相关规定，如有违规行为，将面临相应的处罚。

allegro差分线分组约束规则设置摘要：1.Allegro差分线分组约束规则简介2.设置差分线分组约束规则的步骤3.约束规则的应用场景及优势4.总结与建议正文：1.Allegro差分线分组约束规则简介Allegro软件是一款专业的印刷电路板（PCB）设计软件，其差分线分组约束规则是其中一项重要的功能。

通过这项功能，用户可以实现自动化布局，确保PCB上各个元件的正确位置和连接关系，从而提高整体设计的稳定性和可靠性。

2.设置差分线分组约束规则的步骤在Allegro软件中设置差分线分组约束规则，主要可以分为以下几个步骤：步骤一：创建差分线。

首先，在Allegro中创建差分线，它们用于定义分组约束规则。

步骤二：定义约束规则。

在创建差分线后，设置相应的约束规则，如最小间距、最大间距等。

步骤三：应用约束规则。

将设置好的约束规则应用于需要布局的元件，以确保它们在PCB上的位置和连接关系满足设计要求。

步骤四：检查与修复。

在布局过程中，不断检查PCB设计是否符合约束规则，如有问题，及时进行修复。

3.约束规则的应用场景及优势差分线分组约束规则在以下场景中具有显著优势：- 提高设计效率：通过自动化布局，设计者可以更快地完成PCB设计，减少重复性工作。

- 保证连接可靠性：约束规则确保了元件之间的正确连接，降低了故障风险。

- 优化电路性能：合理的布局可以降低信号干扰，提高电路性能。

- 易于维护：约束规则使得设计更加规范，便于后期维护和升级。

4.总结与建议差分线分组约束规则在Allegro软件中发挥着重要作用，能够帮助设计者实现自动化布局，提高PCB设计的质量。

在使用过程中，建议设计者熟练掌握约束规则的设置方法，并根据实际需求进行调整。

Allegro约束规则设置约束规则的设置孙海峰在PCB设计中规则设置是必不可少的，它也可以被称为DRC检查规则，用来确定电路板的走线规则是否符合设计要求。

在Allegro PCB的电路板设计过程中，设计约束规则主要包括时序规则、走线规则、间距规则、信号完整性规则等以及物理规则等设置。

首先，需要认识一下，Allegro PCB的约束管理器:在PCB设计界面中，执行Setup/Constraints/Constraint Manager命令，弹出Allegro Constraint Manager对话框，如下图。

在约束管理器中，设计者可以对电路板的电气规则、物理规则、间距规则等设计规则进行设置定义。

约束规则可以按板层、网络或者区域进行设置。

约束管理器是Cadence系统提供的专用规则设置系统，主要有菜单栏、工具栏、工作表选择区、工作状态报告栏四部分，在工作表中选择一个对象，然后右击，在弹出的命令菜单中，可以进行任意操作。

工作表选择区内可以选择电气规则、物理规则、间距规则等规则设置。

在对应Net文件夹内，可以创建指定网络的对象分组，如:系统、设计、总线、差分对、扩展网络(XNet)、网络、相对或匹配群组，也可以创建基于相关属性的电气规则(ECSet)、物理规则(PCSet)、间距规则(SCSet)等。

约束管理器的约束对象分为引脚对、总线和匹配群组，她们相互之间存在优先级差异，即底层对象会集成顶层对象指定约束，为底层对象指定的约束优先高于上层继承的约束，对象层次的优先级为系统、设计、总线、差分对、扩展网络、相对或匹配群组、引脚对。

一、电气规则设置在约束管理器中，选择Electrical选项卡，其中可以为设计或网络来设置时序规则、信号完整性规则、布线的电气规则(延时、差分对)等，执行Objects/Create/Electrical CSet命令可新建电气规则。

1、选择信号完整性仿真规则Signal Integrity属性，其中包括电气属性、反射属性、单调失真属性、初始串扰、仿真串扰以及同步开关噪声这六个规则设置。

allegro差分线分组约束规则设置摘要：I.简介- 什么是Allegro- 差分线分组约束规则的作用II.差分线分组约束规则设置- 设置规则概述- 具体设置步骤- 步骤1：定义分组- 步骤2：设置差分线属性- 步骤3：应用规则III.应用实例- 实例1：设置差分线分组约束规则- 步骤1：创建工程- 步骤2：添加元件- 步骤3：设置差分线分组约束规则- 实例2：使用差分线分组约束规则进行设计优化- 步骤1：发现问题- 步骤2：应用规则优化设计- 步骤3：验证优化结果IV.总结- 差分线分组约束规则的重要性- 在实际应用中的优势正文：I.简介Allegro 是一款广泛应用于PCB 设计领域的EDA 工具，可以帮助设计师快速、高效地完成电路板设计。

在Allegro 中，差分线分组约束规则设置是一项关键功能，它能够帮助设计师更好地管理差分线，提高设计效率和质量。

差分线分组约束规则主要用于对差分线进行分类和约束，以便在设计过程中更加方便地管理和调整。

通过设置差分线分组约束规则，可以确保差分线在设计中的正确性和一致性，避免因差分线问题导致的设计错误。

II.差分线分组约束规则设置在Allegro 中设置差分线分组约束规则主要包括以下几个步骤：1.定义分组：首先，设计师需要根据设计需求，定义差分线的分组。

分组可以根据差分线的功能、性能等特点进行划分，以便于后续的管理和调整。

2.设置差分线属性：在定义分组的基础上，设计师需要为每个分组设置差分线的属性。

这些属性包括差分线的宽度、间距、过孔等参数，可以根据设计规范和实际需求进行调整。

3.应用规则：设置好差分线属性后，设计师需要将规则应用到实际的设计中。

在Allegro 中，可以通过菜单命令或脚本语言等多种方式应用差分线分组约束规则，确保差分线在设计中的正确性和一致性。

III.应用实例以下是两个关于差分线分组约束规则设置的应用实例：实例1：设置差分线分组约束规则1.创建工程：首先，设计师创建一个新的Allegro 工程，并导入所需的元器件和设计文件。

allegro约束规则设置Allegro约束规则设置在软件开发过程中，为了保证软件的质量和稳定性，我们常常需要对代码进行约束规则的设置。

而对于使用Allegro库进行开发的项目来说，也需要遵循一定的约束规则以保证代码的可读性和可维护性。

本文将介绍一些常见的Allegro约束规则设置，以帮助开发者编写高质量的Allegro代码。

一、命名规范在Allegro开发中，良好的命名规范是非常重要的。

合理的命名可以提高代码的可读性，减少歧义和错误。

以下是一些常见的命名规范：1. 变量名和函数名应使用有意义的英文单词或缩写，并使用驼峰命名法。

例如：playerScore、calculateFPS。

2. 常量名应全部大写，多个单词之间使用下划线连接。

例如：SCREEN_WIDTH、SCREEN_HEIGHT。

3. 类名应使用大写字母开头的驼峰命名法。

例如：GameObject、Sprite。

二、代码格式化良好的代码格式化可以使代码结构清晰，易于阅读和维护。

以下是一些常见的代码格式化规范：1. 使用适当的缩进，通常为4个空格或一个制表符。

2. 在关键字（如if、for、while等）后面加上空格，使代码更易读。

3. 在二元运算符（如+、-、*、/等）两边加上空格，提高可读性。

4. 代码块使用大括号括起来，即使只有一行代码也要加上大括号。

三、注释规范良好的注释可以提高代码的可读性和可维护性，尤其是在多人协作开发的情况下。

以下是一些常见的注释规范：1. 在每个函数的开头添加注释，描述函数的功能、输入参数和返回值。

2. 在代码的关键部分或者逻辑复杂的地方添加注释，解释代码的用途和实现方式。

四、错误处理与异常处理在Allegro开发中，合理的错误处理和异常处理是必不可少的。

以下是一些常见的错误处理和异常处理的约束规则：1. 在打开文件、分配内存等可能出错的地方进行错误检查，并合理处理错误。

2. 使用try-catch块来捕获可能抛出的异常，并根据具体情况进行处理或报告错误。

Allegro16.6约束规则设置详解Allegro16.6约束规则设置详解前⾔：本⽂主要讲解Allegro16.6约束管理器的使⽤，从基本约束规则到⾼级约束规则的设置。

⽬录：⼀、基本约束规则设置1、线间距设置2、线宽设置3、设置过孔4、区域约束规则设置5、设置阻抗6、设置⾛线的长度范围7、设置等长7.1、不过电阻的NET等长7.2、过电阻的XNET等长7.3、T型等长8、设置通⽤属性9、差分规则设置9.1、创建差分对9.2、设置差分约束10、Pin Delay⼆、⾼级约束规则设置11、单个⽹络长度约束12、a+b类长度约束13、a+b-c类长度约束14、a+b-c在最⼤和最⼩传播延迟中的应⽤1、线间距设置（1）、设置默认间距规则点击CM图标，如下图所⽰，打开约束管理器。

单击Spacing，再点击All Layers，如下图所⽰。

右边有⼀个DEFAULT就是默认规则，我们可以修改其值。

按住Shift键，点击第⼀个和最后⼀个即可选中所⽰，然后输⼊⼀个值，这样就都修改了，如下图所⽰（2）、定义特殊的间距约束点选Default按⿏标右键，执⾏Create-Spacing CSet加⼊新规则。

取⼀个有意义点的名字，如下图所⽰，单击OK。

其值是从默认规则拷贝的，先修改其值。

按住Shift键选中所有，输⼊12，回车。

然后为所需要设置的⽹络分配规则单击左边的Net-All Layers，在右边⼯作簿中，为GND⽹络设置12MIL_SPACE规则，在Referenced Spacing CSet下选中12MIL_SPACE，如下图所⽰（3）、设置Class-Class规则若针对不同的信号群组有不同的间距规则，则需要设置Class-Class选到Net Class-Class后，在右边CLOCK(2)上右键选择Ctreat-Class-Class...，如下图所⽰选择2个不同的Net Classes，如下图所⽰，单击OK如下图所⽰。

Allegroxxx约束规则设置约束规则设置约束管理器是⼀个交叉的平台，以⼯作簿和⼯作表的形式在 Cadence PCB设计流程中⽤于管理所有⼯具的⾼速电⼦约束。

可以使⽤约束管理器和SigXplorer Expert 开发电路的拓扑并得出电⼦约束，可以包含定制约束、定制测量和定制激励。

所谓约束就是⽤户定义的限制条件，当在板上⾛线和放置元件时会遵守这些约束。

电⼦约束（ECSets）就是限制PCB 上与电⾏为有关的对象，⽐如可以设置某个⽹络最⼤传输延迟为2ns。

以下图为⼀约束设置窗⼝。

⼀、说明先解释⼀下约束的类型以及约束中⽤到的简写名词，如下图所⽰：1、NCIs（NET CLASS）由众多nets或者buses、differential pairs、Xnet所组成的类，可对其赋予相似的约束。

如下图所⽰。

2、NCC（Net Class-Class）⼀般⽤在约束组与组之间的间距的时候使⽤，如下图。

3、DPr（Differential Pairs）差分对⼀组差分对⼀般由两条Xnet或者net以差分⾛线的⽅式组成，如下图。

差分对的形成有两种⽅式：⼀是由模型指定的差分对，再者就是由⽤户⾃⼰定义的差分对。

模型定义的差分对：可以在器件信号模型中指定差分对，可以使⽤PCB Design，PCB SI，SigXplores 来将模型指定给相应的元件。

⽤户定义的差分对：可以在约束管理器中 Net ⼀级的对象中创建差分对，可以灵活的更改差分对命名和更改差分对成员，但是没有模型指定差分对的精确性。

以下是设置差分对规则时，需要赋予约束的项。

针对以上约束中⽤到的⼀些约束点进⾏解释说明：差分对的worksheets包含5个主要的约束⽬录：(1)Pin Delay此值指⼀对⽹络之间管脚封装上的延迟，单位是时间ns 或者长度mil。

(2) 不耦合长度(Uncoupled Length)不耦合长度约束是⽤来限制差分对的⼀对⽹络之间的不匹配长度。

差分对的约束设置第一步，差分对的设置差分对的设置有很多方法，下面介绍两种最常用的方法。

1．点击菜单Logic→Assign Differential Pair... 弹出以下对话框。

点击你想要创建差分对的Net1和Net2,填入差分的名字，点击Add后就成功创建了差分对。

点击Auto Generate按钮后，弹出以下对话框：在第一个输入框填入Net的主要名字后，在下面的框中填入差分线的标志如N，P。

点击Generate即可自动产生差分对。

约束管理器中设置差分对。

在DSN上点击右键，在菜单中选择Create→Differential Pair。

即可弹出下面的对话框。

和上一种方法的设置差不多，这里就不再表示了。

第二步差分对约束规如此的设置差分对各项约束可以在约束管理器中的Electric→Net→routing→Differential Pair中直接在各差分对上填入各项约束数值就可生效，但更好的方法是创建约束规如此后赋给各个差分对。

在DSN上点击右键，在菜单中选择Create→Electrical CSet后，弹出下面的对话框;输入规如此名后点Ok，在Electric→constraimt set→outing→Differential Pair中可以看到新规如此。

在表格中输入各项数值即可完成新规如此的设置。

如下列图差分对约束参数主要有以下几个：1coupling paramaters 主要包括了Primary Gap 差分对最优先线间距〔边到边间距〕。

Primary Width 差分对最优先线宽。

Neck Gap 差分对Neck模式下的线间距〔边到边间距〕，用于差分对走线在布线密集区域时切换到Neck值。

Neck Width差分对Neck模式下的线宽，用于差分对走线在布线密集区域时切换到Neck值。

如下列图设置数值时在表格中右键菜单中选择change，会出现以下各层数值表格，可以在每一层上设置不同的数值。
