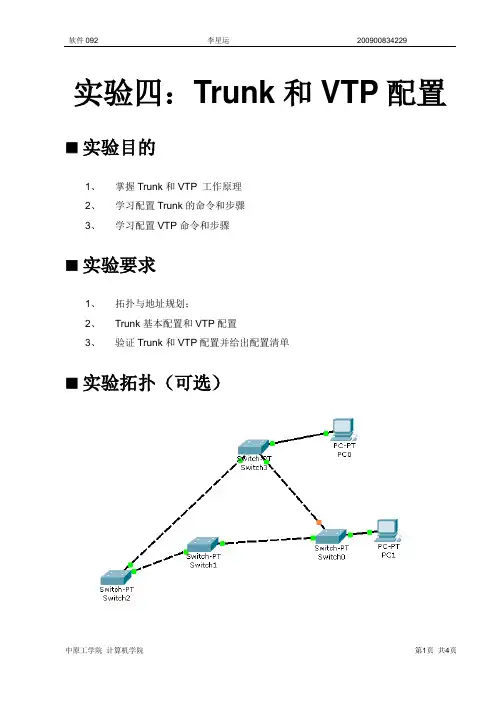

实验四：Trunk和VTP配置

实验四：Trunk和VTP配置⏹实验目的1、掌握Trunk和VTP 工作原理2、学习配置Trunk的命令和步骤3、学习配置VTP命令和步骤⏹实验要求1、拓扑与地址规划；2、Trunk基本配置和VTP配置3、验证Trunk和VTP配置并给出配置清单⏹实验拓扑（可选）⏹实验设备（环境、软件）交换机4台，交叉线4条，直通线2条，Pc机2台。

⏹实验设计到的基本概念和理论给出Trunk和VTP基本概念，VTP的三种模式1 Trunk是两个交换机之间网络信息传递的物理和逻辑的连接，Trunk将在一个物理链路上绑定多个虚链路，从而在两台交换机之间允许在单一物理链路上传输多个VLAN的信息。

2⏹实验过程和主要步骤1、绘制网络拓扑2、交换机之间接口配置Trunk对于Swithch13、VTP的配置。

要求：所有的交换机在test域，密码设置为123456；其中设置Switch1为Server模式，其余为client模式对于Swithch1，在test域，密码设置为123456，设置为Server模式对于Swithch3，在test域，密码设置为123456，设置为client模式4、PC0划分到vlan 10中，PC1也划分到vlan 10中只需在与pc1、pc0相连的交换机的上创建并配置Vlan所以：对于对于Swithch1，定义并配置Vlan：对于Swithch4，配置Vlan5、测试PC0和PC1的连通性。

心得体会通过学习vtp协议感觉到网络的拓展是很曲折的，这个实验其实不难，就是在vlan配置的基础上在配置一个服务器和其他的客户端的配置，遇到一些服务器配置的问题通过同学得到了解决。

VTP一、实验目的通过实验掌握VTP的应用及相应配置二、实验描述在企业中往往有很多层二交换机，而每个交换机上都划分有VLAN，如果在每个交换机上都一一划分费时又费力，可以通过VTP来减少配置的复杂度，提高工作效率。

下面以3台交换设备为例。

三、实验拓扑四、实验设备1.S2960 3台2.网线 2根五、实验步骤第1步：在各个交换机下配置VTP信息SW1(config)#vtp domain jsjSW1(config)#vtp mode serverSW1(config)#vtp password ciscoSW2(config)#vtp domain jsjSW2(config)#vtp mode clientSW2(config)#vtp password ciscoSW3配置同SW2.验证配置：SW1#show vtp statusVTP Version : 2Configuration Revision : 0Maximum VLANs supported locally : 255Number of existing VLANs : 5VTP Operating Mode : ServerVTP Domain Name : jsjVTP Pruning Mode : DisabledVTP V2 Mode : DisabledVTP Traps Generation : DisabledMD5 digest : 0xC7 0x82 0xBE 0xA8 0xB4 0xAA 0xE7 0x4A Configuration last modified by 0.0.0.0 at 3-1-93 00:15:11Local updater ID is 0.0.0.0 (no valid interface found)SW2#sh vtp statusVTP Version : 2Configuration Revision : 0Maximum VLANs supported locally : 255Number of existing VLANs : 5VTP Operating Mode : ClientVTP Domain Name : jsjVTP Pruning Mode : DisabledVTP V2 Mode : DisabledVTP Traps Generation : DisabledMD5 digest : 0x27 0x43 0xA2 0xB8 0xC7 0xD4 0x31 0x1B Configuration last modified by 0.0.0.0 at 0-0-00 00:00:00第2步:把交换机与交换机相连的端口配置trunk.SW1(config)#int range f0/23 - 24SW1(config-if-range)#switchport mode trunkSW2(config)#int f0/23SW2(config-if)# switchport mode trunkSwitch(config)#int f0/24Switch(config-if)# switchport mode trunk第3步：在server交换机上增加两个VLANSW1(config)#vlan 2SW1(config-vlan)#exitSW1(config)#vlan 3SW1(config-vlan)#exit配置验证：SW1#sh vlanVLAN Name Status Ports---- -------------------------------- --------- ------------------------------- 1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4Fa0/5, Fa0/6, Fa0/7, Fa0/8Fa0/9, Fa0/10, Fa0/11, Fa0/12 Fa0/13, Fa0/14, Fa0/15, Fa0/16 Fa0/17, Fa0/18, Fa0/19, Fa0/20 Fa0/21, Fa0/22, Gig1/1, Gig1/22 VLAN0002 active3 VLAN0003 active1002 fddi-default active1003 token-ring-default active1004 fddinet-default active1005 trnet-default activeSW1#sh vtp staVTP Version : 2Configuration Revision : 2Maximum VLANs supported locally : 255Number of existing VLANs : 7VTP Operating Mode : ServerVTP Domain Name : jsjVTP Pruning Mode : DisabledVTP V2 Mode : DisabledVTP Traps Generation : DisabledMD5 digest : 0xD0 0xED 0x54 0x8A 0x49 0x9D 0xDE 0x9B Configuration last modified by 0.0.0.0 at 3-1-93 00:03:43Local updater ID is 0.0.0.0 (no valid interface found)第4步：在SW2和SW3上查看VLAN信息。

任务3 在catalyst2950 交换机上配置vtp一、实验目的：掌握vtp的配置，深入了解vtp的工作原理，并掌握调试和检查方法。

二、背景描述：企业有采购部和销售部两个部门，采购部需要实时了解销售部的销售情况，以便做出合理的采购方案。

为了保持通信通畅，采购部与销售部在相同的vlan下。

三、实验拓扑结构：VTP网络拓扑图四、实验步骤：1.交换机Host name和Trunk配置Switch1>e nableSwitch1#config tSwitch1(co nfig)#host name SwitchA // SwitchA(co nfig)#i nterface faO/1SwitchA(c on fig-if)#switchport mode trunk // SwitchA(co nfig-if)#exitSwitch2>e nable更改switch1 为switchA 设置fa0/1为trunk模式更改switch2 为switchBSwitch2#config tSwitch2(co nfig)#host name SwitchB // SwitchB(config)#interface fa0/1SwitchB(config-if)#switchport mode trunk // SwitchB(config-if)#exitSwitchB(config)#interface fa0/2SwitchB(config-if)#switchport mode trunk // SwitchB(config-if)#exit 设置fa0/1 为trunk 模式设置fa0/2 为trunk 模式Switch3#config tSwitch3(config)#hostname SwitchCSwitchC(config)#interface fa0/1// 更改switch3 为switchCSwitchC(config-if)#switchport mode trunk SwitchC(config-if)#exit // 设置fa0/2 为trunk 模式Switch3>enable 2. 配置交换机的VTPSwitchA(config)#vtp domain Cisco // Change VTP domain from NULL to Cisco SwitchA(config)#vtp mode server // Device mode already VTP SERVER. 设置SwitchA 的域名为Cisco 设置vtp 为serverSwitchB(config)#vtp domain Cisco // 设置SwitchB 的域名为CiscoDomain name already ser to CiscoSwitchB(config)#vtp mode transparent // 设置vtp 为transparentSwitchC(config)#vtp domain Cisco // Change VTP domain from NULL to Cisco SwitchC(config)#vtp mode client // 设置SwitchC 的域名为Cisco 设置vtp 为client3. 验证VTPSwitchA# show vtp statusSwitchAt3haw vtp VTP VeraianCcnfiguration RevisionMaximum VLANs supported locally : 2S6:S :Server:Cisco:Di^abl&di Disabled:Disabled:0xA9 OxCB 0x52 0x12 0x94 0x71 0x£9 OxSCLocal updates ID is 0.0.0.0 ■:nc valid interface found)SwitchAtSwitchB# show vtp statusSwitchB^en^ble SuitchBtshow vtp VTF VersionCcnfiguraticn ReviHicnMaxinum VLANm supported locally Number cf exiating VLANm VTF Operaring - Mode VTF Domain Nans VTF Pruning Mede VTP V2 MadeVTP Tcaps Generation MD5 digestConfiguration last modified by SwitchB#|SwitchC# show vtp statusSwitch-C^shcw vtp srstus VTF VersionCcnfiguraticfi P.evisicnMaximuni VLAMs supperted locally Humber of existing '/LANs VTF Dperi^inj Mede VTF Domain Name VTF Pruning Me de VTP V2 Mede VTF Traps Generaticn MD5 digestConfiguraticn last modified by 0 SwirchC#| :0 :2S5 z S :Client:Cisco :Disabled :Disabled :Disabled:0xA9 0X C8 0K 52 0X 12 0X 94 0X 71 0x^9+ 0.0*0 at 0-0-00 00:00:00Ccnfiguraticn lasr modified by0.0.0.0ar 0-0-0000:00:00tTumbez of existing ^TANs VTP Opecoting Mede VTP Oqjnain VTP Pruning Mode VTP V2 Mede VTP Traps {Jeneration MDS digest:2SS :5Transparent :Cisco Disabled Dinabled Disabled0xA9 QxCB 0xS2 0x1： 094 0x71 QxZS QxSC4•配置交换机的vlan，并验证vtp各模式的特点(1) SwitchA交换机vlan的配置SwitchA# vlan database SwitchA(vlan)#vlan 2 // SwitchA(vlan)#vlan 3 //SwitchA(vlan)#exit(2) SwitchB 交换机 vlan 的配置 SwitchB# vlan databaseSwitchB(vlan)#vlan 4 // SwitchB(vlan)#vlan 5 //SwitchB(vlan)#exit6.在交换机 SwitchC 上 show vlan ，结果是 SwitchC 加入了 vlan2 , vlan3,如下图所示:5.配置交换机的 vtp 口令 (1) SwitchA 交换机 vtp 口令配置： SwitchA# config tSwitchA(config)#vtp password cisco SwitchA(config)#exit (2) SwitchB 交换机 vtp 口令配置： SwitchB# config t SwitchB(config)#vtp password cisco SwitchB(config)#exit (3) SwitchC 交换机 vtp 口令配置： SwitchC# config t SwitchC(config)#vtp password cisco SwitchC(config)#exit // 设置 vtp 密码为 cisco// 设置 vtp 密码为 cisco// 设置 vtp 密码为 cisco新建 vlan2 新建 vlan3新建 vlan4 新建 vlan5r VTP Client ?Physical Config ) CLIIOS Command Line Interfacen w 亠LT-riiZIM X JL-I H IT 丄■-Na.zDiz百七口P 口:rf■1d-ef eu.lt activeFaO/JL, Fa0/3p Fa0-/4r FaO/SFsOZ€, FaO/7.FaO/3FaO/10r Fa0/ll…. FaO/12,FaO/13FaO/14, FaO/l£p FaO/lfi,FaQ/17FaO/lB, FaO/13. FaO/20,F*O/22, Faa/23,. F*O/24FaO/2X z1^LAN0002active3VUUST0003ac t iiu p e1002 f dd.±—-daf aigrt/u-Tiaup1003c-a k*n-£ 丄ng— defaixl 匚A et/unaup10-0-4 f d.d.ina 七—da f at口JLt a iTt/11 Fl a up1005t me t - <le f au.1 匸aet/unsupT^pa SAID MTU Paxrenx; SfexnyTJo Brl-dgeNo Stp B■若旦Gtcd 冒Tran al Trans^ 1ono七10QQG1l&QQ—— -一一O02enet 100Q口21500= = =- = 00□■anst 10QQQ31B0Q- - -- - 00二1QQ2ra<ii laioaz15QQ- - -一一Q0■=Copy | PasteL. -J在SwitchA上新建vlan 6，发现SwitchC上的vlan与SwitchA实现同步更新: SwitchA# vla n database SwitchA(vlan)#vlan 6 // 新建vlan6SwitchA(co nfig)#exitSwitchC的show vlan结果如下图:。

实验步骤（或程序清单：）
一.如图1拓扑图，完成第四位IP地址为20、21的PC在VLAN 20，第四位IP地址为30、31的PC在VLAN 30的配置并通过PING的命令测试它是否连通。
连接好拓扑图：
配置VLAN：
将f0/1 f0/2接入V_20，f0/3 f0/4接入V_30：
检验：
PC0能ping通PC1，不能ping通PC2 PC3
PC2能ping通PC3，不能ping通PC0 PC1：
二．拓扑图，配置让两个交换机之间相同的VLAN能连通。
图2
配置好拓扑图：
配置SWITCH1:
f/1 f0/2接入v_20,f0/3,f0/4接入v_30:
配置switch2：
然后将两个交换机相连的口设置成trunk口。
检测：
PC4 ping PC8能通：
2012年10月12日

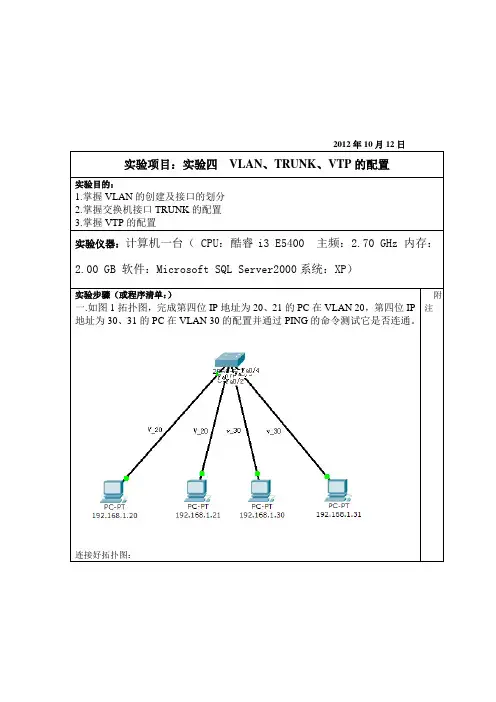

实验项目：实验四VLAN、TRUNK、VTP的配置
实验目的：
1.掌握VLAN的创建及接口的划分
2.掌握交换机接口TRUNK的配置
3.掌握VTP的配置
实验仪器：计算机一台（CPU：酷睿i3 E5400主频：2.70 GHz内存：2.00 GB软件：Microsoft SQL Server2000系统：XP）
PC4 ping PC9不能：
PC6 ping PC9能通：
（3）如图3、4拓扑图，分别测试下列两种不情况下VTP配置并优化。
.
Vtp使用条件：交换机直连、同域（domain），同密（Password），拥有中继端口（trunk）。
连接好拓扑图：
配置交换机：
附注
实验结果分析：
教师批阅：
