计算机网络实验报告(7)访问控制列表ACL配置实验

acl配置实验报告ACL配置实验报告一、实验目的本实验旨在通过配置ACL（Access Control List）来实现对网络设备的访问控制，保护网络安全，限制非授权用户的访问权限，提高网络设备的安全性。

二、实验环境本次实验使用了一台路由器和多台主机，通过配置ACL来限制主机对路由器的访问权限。

三、实验步骤1. 首先，登录路由器，进入配置模式。

2. 创建ACL，并定义访问控制列表的规则。

可以通过指定源IP地址、目的IP地址、协议类型、端口等条件来限制访问。

3. 将ACL应用到路由器的接口上，实现对该接口的访问控制。

4. 测试ACL的效果，尝试从不同的主机访问路由器，验证ACL是否生效。

四、实验结果经过配置ACL后，我们成功限制了某些主机对路由器的访问权限，只允许特定的主机进行访问。

ACL的规则生效，非授权主机无法访问路由器，有效保护了网络设备的安全。

五、实验总结通过本次实验，我们深入了解了ACL的配置和应用，学会了如何通过ACL来实现对网络设备的访问控制。

ACL是网络安全的重要手段之一，能够有效保护网络设备的安全，限制非授权用户的访问权限，提高网络的安全性。

六、实验感想ACL的配置虽然需要一定的技术和经验，但是通过实验的学习和实践，我们对ACL有了更深入的理解，掌握了ACL的配置方法和应用技巧。

在今后的网络管理和安全工作中，我们将能够更好地应用ACL来保护网络设备的安全，提高网络的安全性。

七、展望ACL作为网络安全的重要手段，将在未来的网络管理和安全工作中发挥越来越重要的作用。

我们将继续深入学习ACL的相关知识，不断提升自己的技术水平，为网络安全做出更大的贡献。

通过本次实验，我们对ACL的配置和应用有了更深入的了解，相信在今后的学习和工作中，我们将能够更好地应用ACL来保护网络设备的安全，提高网络的安全性。

ACL配置实验报告至此完毕。

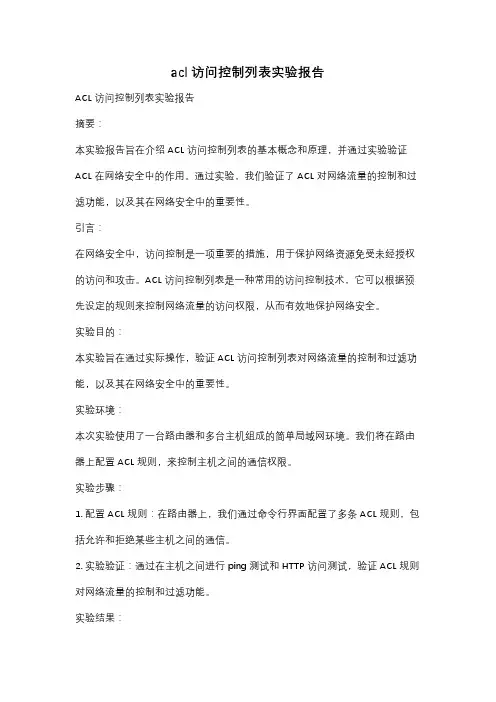

acl访问控制列表实验报告ACL访问控制列表实验报告摘要：本实验报告旨在介绍ACL访问控制列表的基本概念和原理，并通过实验验证ACL在网络安全中的作用。

通过实验，我们验证了ACL对网络流量的控制和过滤功能，以及其在网络安全中的重要性。

引言：在网络安全中，访问控制是一项重要的措施，用于保护网络资源免受未经授权的访问和攻击。

ACL访问控制列表是一种常用的访问控制技术，它可以根据预先设定的规则来控制网络流量的访问权限，从而有效地保护网络安全。

实验目的：本实验旨在通过实际操作，验证ACL访问控制列表对网络流量的控制和过滤功能，以及其在网络安全中的重要性。

实验环境：本次实验使用了一台路由器和多台主机组成的简单局域网环境。

我们将在路由器上配置ACL规则，来控制主机之间的通信权限。

实验步骤：1. 配置ACL规则：在路由器上，我们通过命令行界面配置了多条ACL规则，包括允许和拒绝某些主机之间的通信。

2. 实验验证：通过在主机之间进行ping测试和HTTP访问测试，验证ACL规则对网络流量的控制和过滤功能。

实验结果：通过实验验证，我们发现ACL访问控制列表可以有效地控制和过滤网络流量。

通过配置ACL规则，我们成功地限制了某些主机之间的通信，同时允许了其他主机之间的通信。

这表明ACL在网络安全中起着重要的作用，可以有效地保护网络资源免受未经授权的访问和攻击。

结论：ACL访问控制列表是一种重要的访问控制技术，可以有效地控制和过滤网络流量，保护网络安全。

通过本次实验，我们验证了ACL在网络安全中的重要性，以及其对网络流量的控制和过滤功能。

我们希望通过这次实验，增强对ACL技术的理解，提高网络安全意识，为网络安全工作提供参考和借鉴。

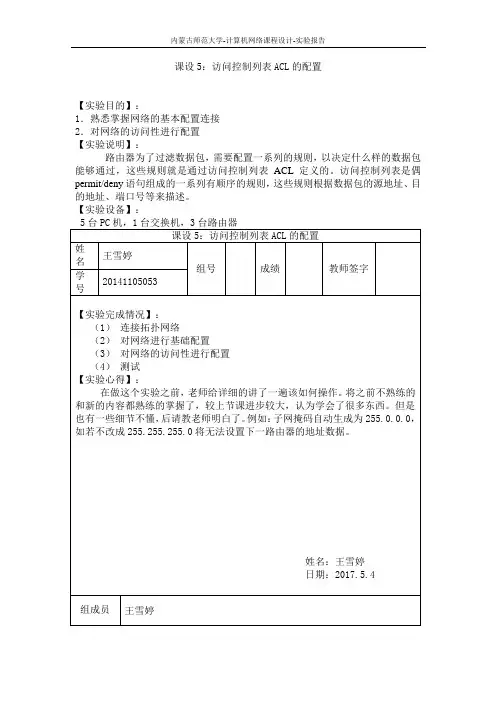

课设5：访问控制列表ACL的配置【实验目的】：1．熟悉掌握网络的基本配置连接2．对网络的访问性进行配置【实验说明】：路由器为了过滤数据包，需要配置一系列的规则，以决定什么样的数据包能够通过，这些规则就是通过访问控制列表ACL定义的。

访问控制列表是偶permit/deny语句组成的一系列有顺序的规则，这些规则根据数据包的源地址、目的地址、端口号等来描述。

【实验设备】：【实验过程记录】：步骤1：搭建拓扑结构，进行配置（1）搭建网络拓扑图：（2虚拟机名IP地址GatewayPC0 192.168.1.1 192.168.1.254PC1 192.168.1.2 192.168.1.254PC2 196.168.1.1 196.168.1.254PC3 195.168.1.1 195.168.1.254PC4 197.168.1.1 197.168.1.254上节课的实验已经展示了如何配置网关和IP地址，所以本次实验将不再展示，其配置对应数据见上表。

（3）设置路由信息并测试rip是否连通三个路由器均做route操作。

对rip结果进行测试，测试结果为连通。

（4）连通后对访问控制列表ACL进行配置代码如下：Route(config)#route ripRoute(config-route)#net 194.168.1.0Route(config-route)#net 195.168.1.0Route(config-route)#exitRoute(config)#access-list 1 deny 192.168.1.0 0.0.0.255 Route(config)#access-list 1 permit anyRoute(config)#int s3/0Route(config-if)#ip access-group 1 inRoute(config-if)#end步骤2：检验线路是否通畅将访问控制列表ACL配置完成后点开PC0进行ping操作，ping 192.168.1.1。

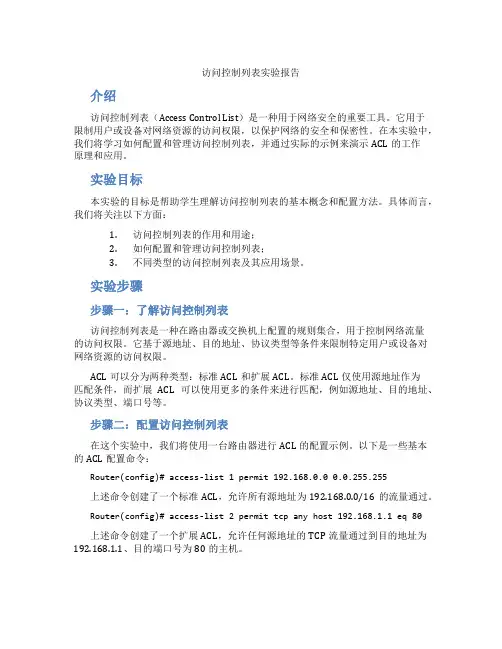

访问控制列表实验报告介绍访问控制列表（Access Control List）是一种用于网络安全的重要工具。

它用于限制用户或设备对网络资源的访问权限，以保护网络的安全和保密性。

在本实验中，我们将学习如何配置和管理访问控制列表，并通过实际的示例来演示ACL的工作原理和应用。

实验目标本实验的目标是帮助学生理解访问控制列表的基本概念和配置方法。

具体而言，我们将关注以下方面：1.访问控制列表的作用和用途；2.如何配置和管理访问控制列表；3.不同类型的访问控制列表及其应用场景。

实验步骤步骤一：了解访问控制列表访问控制列表是一种在路由器或交换机上配置的规则集合，用于控制网络流量的访问权限。

它基于源地址、目的地址、协议类型等条件来限制特定用户或设备对网络资源的访问权限。

ACL可以分为两种类型：标准ACL和扩展ACL。

标准ACL仅使用源地址作为匹配条件，而扩展ACL可以使用更多的条件来进行匹配，例如源地址、目的地址、协议类型、端口号等。

步骤二：配置访问控制列表在这个实验中，我们将使用一台路由器进行ACL的配置示例。

以下是一些基本的ACL配置命令：Router(config)# access-list 1 permit 192.168.0.0 0.0.255.255上述命令创建了一个标准ACL，允许所有源地址为192.168.0.0/16的流量通过。

Router(config)# access-list 2 permit tcp any host 192.168.1.1 eq 80上述命令创建了一个扩展ACL，允许任何源地址的TCP流量通过到目的地址为192.168.1.1、目的端口号为80的主机。

步骤三：应用访问控制列表完成ACL的配置后，我们需要将其应用到实际的接口或接口组上。

以下是一些基本的ACL应用命令：Router(config-if)# ip access-group 1 in上述命令将ACL 1应用到接口的入方向，用于限制进入该接口的流量。

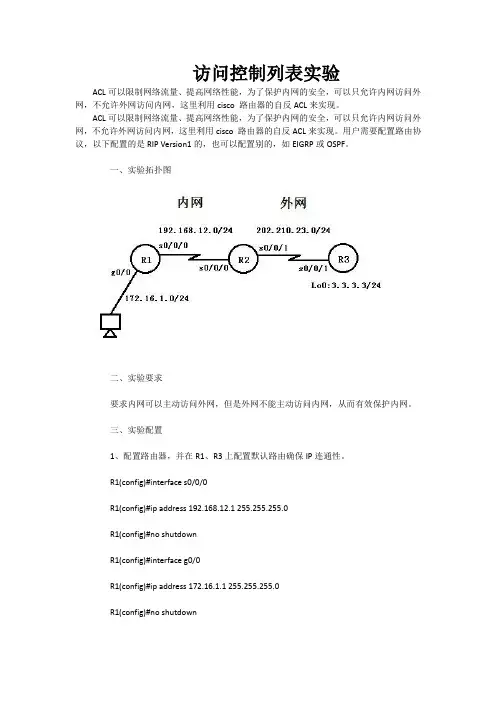

访问控制列表实验ACL可以限制网络流量、提高网络性能，为了保护内网的安全，可以只允许内网访问外网，不允许外网访问内网，这里利用cisco 路由器的自反ACL来实现。

ACL可以限制网络流量、提高网络性能，为了保护内网的安全，可以只允许内网访问外网，不允许外网访问内网，这里利用cisco 路由器的自反ACL来实现。

用户需要配置路由协议，以下配置的是RIP Version1的，也可以配置别的，如EIGRP或OSPF。

一、实验拓扑图二、实验要求要求内网可以主动访问外网，但是外网不能主动访问内网，从而有效保护内网。

三、实验配置1、配置路由器，并在R1、R3上配置默认路由确保IP连通性。

R1(config)#interface s0/0/0R1(config)#ip address 192.168.12.1 255.255.255.0R1(config)#no shutdownR1(config)#interface g0/0R1(config)#ip address 172.16.1.1 255.255.255.0R1(config)#no shutdownR1(config)#ip route 0.0.0.0 0.0.0.0 192.168.12.2R2(config)#interface s0/0/0R2(config)#ip address 192.168.12.2 255.255.255.0R2(config)#no shutdownR2(config)#interface s0/0/1R2(config)#ip address 202.210.23.2 255.255.255.0R2(config)#no shutdownR3(config)#interface loopback 0R3(config)#ip address 3.3.3.3 255.255.255.0R3(config)#no shutdownR3(config)#interface s0/0/1R3(config)#ip address 202.210.23.3 255.255.255.0R3(config)#no shutdownR3(config)#ip route 0.0.0.0 0.0.0.0 202.210.23.22、在路由器R2上配置自反ACLR2(config)#ip access-list extended ACLOUTR2(config-ext-nacl)#permit tcp any any reflect REF //定义自反ACL R2(config-ext-nacl)#permit udp any any reflect REFR2(config)#ip access-list extended ACLINR2(config-ext-nacl)#evaluate REF //评估反射R2(config)#int s0/0/1R2(config-if)#ip access-group ACLOUT outR2(config-if)#ip access-group ACLIN inPS：(1)、自反ACL永远是permit的;(2)、自反ACL允许高层Session信息的IP包过滤;(3)、利用自反ACL可以只允许出去的流量，但是阻止从外部网络产生的向内部网络的流量，从而可以更好地保护内部网络;(4)、自反ACL是在有流量产生时(如出方向的流量)临时自动产生的，并且当Session 结束条目就删除;(5)、自反ACL不是直接被应用到某个接口下的，而是嵌套在一个扩展命名访问列表下的。

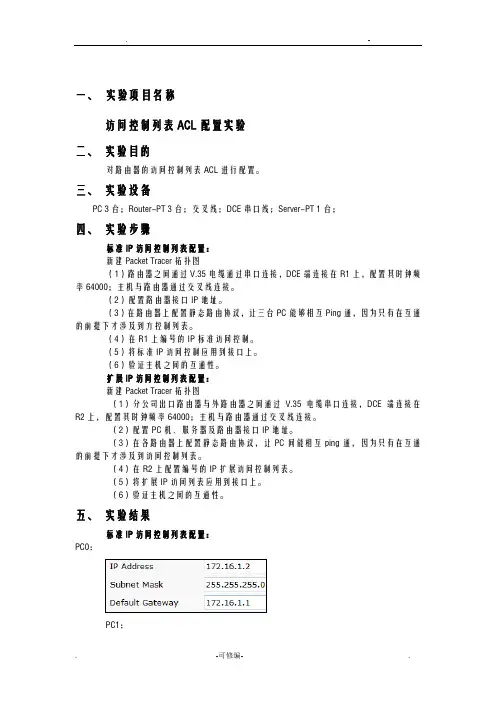

一、实验项目名称访问控制列表ACL配置实验二、实验目的对路由器的访问控制列表ACL进行配置。

三、实验设备PC 3台；Router-PT 3台；交叉线；DCE串口线；Server-PT 1台；四、实验步骤标准IP访问控制列表配置：新建Packet Tracer拓扑图（1）路由器之间通过V.35电缆通过串口连接，DCE端连接在R1上，配置其时钟频率64000；主机与路由器通过交叉线连接。

（2）配置路由器接口IP地址。

（3）在路由器上配置静态路由协议，让三台PC能够相互Ping通，因为只有在互通的前提下才涉及到方控制列表。

（4）在R1上编号的IP标准访问控制。

（5）将标准IP访问控制应用到接口上。

（6）验证主机之间的互通性。

扩展IP访问控制列表配置：新建Packet Tracer拓扑图（1）分公司出口路由器与外路由器之间通过V.35电缆串口连接，DCE端连接在R2上，配置其时钟频率64000；主机与路由器通过交叉线连接。

（2）配置PC机、服务器及路由器接口IP地址。

（3）在各路由器上配置静态路由协议，让PC间能相互ping通，因为只有在互通的前提下才涉及到访问控制列表。

（4）在R2上配置编号的IP扩展访问控制列表。

（5）将扩展IP访问列表应用到接口上。

（6）验证主机之间的互通性。

五、实验结果标准IP访问控制列表配置：PC0：PC1：PC2：PC0ping:PC1ping:PC0ping:PC1ping:扩展IP访问控制列表配置：PC0：Server0：六、实验心得与体会实验中对ACL的配置有了初步了解，明白了使用ACL可以拒绝、允许特定的数据流通过网络设备，可以防止攻击，实现访问控制，节省带宽。

其对网络安全有很大作用。

另外，制作ACL时如果要限制本地计算机访问外围网络就用OUT，如果是限制外围网络访问本地计算机就用IN。

两者的区别在于他们审核访问的时候优先选择哪些访问权限。

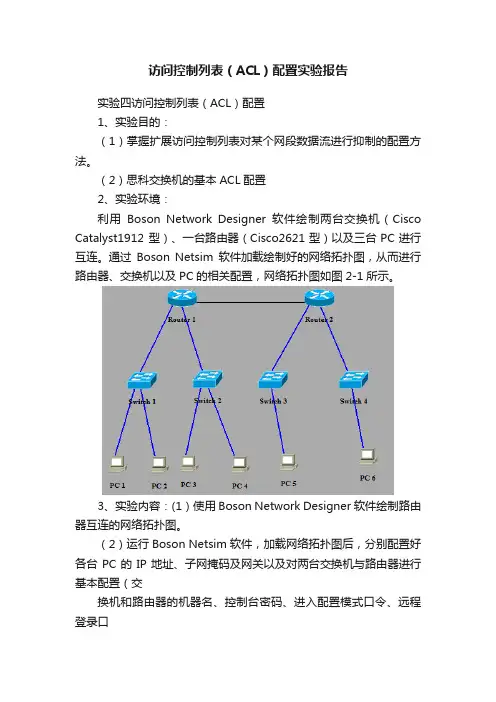

访问控制列表（ACL）配置实验报告实验四访问控制列表（ACL）配置1、实验目的：（1）掌握扩展访问控制列表对某个网段数据流进行抑制的配置方法。

（2）思科交换机的基本ACL配置2、实验环境：利用Boson Network Designer软件绘制两台交换机（Cisco Catalyst1912 型）、一台路由器（Cisco2621型）以及三台PC进行互连。

通过Boson Netsim软件加载绘制好的网络拓扑图，从而进行路由器、交换机以及PC的相关配置，网络拓扑图如图2-1所示。

3、实验内容：(1）使用Boson Network Designer软件绘制路由器互连的网络拓扑图。

（2）运行Boson Netsim软件，加载网络拓扑图后，分别配置好各台PC的IP地址、子网掩码及网关以及对两台交换机与路由器进行基本配置（交换机和路由器的机器名、控制台密码、进入配置模式口令、远程登录口令、各端口的参数）。

（3）在路由器上定义一个扩展访问控制列表，抑制某台PC的ICMP数据流通往其它任意的一条网段。

将该列表应用于路由器的相应端口。

然后，进行相应的Ping测试。

（4）在路由器撤消之前配置的扩展访问控制列表，然后定义一个标准访问控制列表，抑制某条网段的PC机访问另一条网段的PC机。

将该列表应用于路由器的相应端口，最后进行相应的Ping测试。

2.3 实验步骤（1）运行Boson Network Designer软件，按照图2-1所示绘制配置拓扑图，保存在相应的目录下。

（2）运行Boson Netsim软件，加载绘制好的网络拓扑图，然后切换到PC机设置界面，使用winipcfg命令，配置PC1的IP地址为192.168.1.3 ，子网掩码为：255.255.255.0，网关为：192.168.1.1，如下图2-2所示：其他PC机的配置方法类似，配置如下：PC2:192.168.1.4 255.255.255.0 GATEWAY: 192.168.1.1PC3:192.168.2.3 255.255.255.0 GATEWAY: 192.168.2.1PC4:192.168.2.4 255.255.255.0 GATEWAY: 192.168.2.1PC5:192.168.3.3 255.255.255.0 GATEWAY: 192.168.3.1PC6:192.168.4.3 255.255.255.0 GATEWAY: 192.168.4.1（3）进入第一台思科1912交换机的CLI界面，做如下配置：>enable#conf tEnter configuration commands, one per line. End with CNTL/Z.(config)#hostname csi1912sw1csi1912sw1(config)#enable secret level 15 ciscocsi1912sw1(config)#ip addr 192.168.1.2 255.255.255.0csi1912sw1(config)#ip default-gateway 192.168.1.1csi1912sw1(config)#exi进入思科交换机1912的全局配置界面，将其主机名配置为cis1912sw1,登录密码设置为cisco,其管理IP地址为192.168.1.2，子网掩码配置为255.255.255.0，默认网关与其他PC 机一样，为192.168.1.1 ，最后退出全局配置界面。

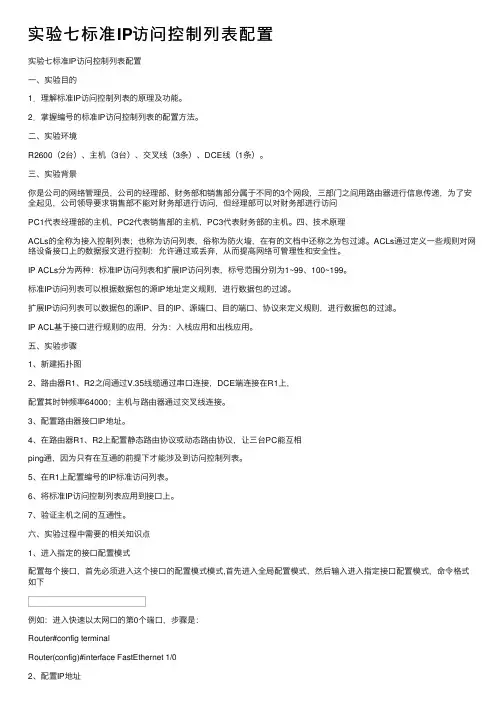

实验七标准IP访问控制列表配置实验七标准IP访问控制列表配置⼀、实验⽬的1．理解标准IP访问控制列表的原理及功能。

2．掌握编号的标准IP访问控制列表的配置⽅法。

⼆、实验环境R2600（2台）、主机（3台）、交叉线（3条）、DCE线（1条）。

三、实验背景你是公司的⽹络管理员，公司的经理部、财务部和销售部分属于不同的3个⽹段，三部门之间⽤路由器进⾏信息传递，为了安全起见，公司领导要求销售部不能对财务部进⾏访问，但经理部可以对财务部进⾏访问PC1代表经理部的主机，PC2代表销售部的主机，PC3代表财务部的主机。

四、技术原理ACLs的全称为接⼊控制列表；也称为访问列表，俗称为防⽕墙，在有的⽂档中还称之为包过滤。

ACLs通过定义⼀些规则对⽹络设备接⼝上的数据报⽂进⾏控制：允许通过或丢弃，从⽽提⾼⽹络可管理性和安全性。

IP ACLs分为两种：标准IP访问列表和扩展IP访问列表，标号范围分别为1~99、100~199。

标准IP访问列表可以根据数据包的源IP地址定义规则，进⾏数据包的过滤。

扩展IP访问列表可以数据包的源IP、⽬的IP、源端⼝、⽬的端⼝、协议来定义规则，进⾏数据包的过滤。

IP ACL基于接⼝进⾏规则的应⽤，分为：⼊栈应⽤和出栈应⽤。

五、实验步骤1、新建拓扑图2、路由器R1、R2之间通过V.35线缆通过串⼝连接，DCE端连接在R1上，配置其时钟频率64000；主机与路由器通过交叉线连接。

3、配置路由器接⼝IP地址。

4、在路由器R1、R2上配置静态路由协议或动态路由协议，让三台PC能互相ping通，因为只有在互通的前提下才能涉及到访问控制列表。

5、在R1上配置编号的IP标准访问列表。

6、将标准IP访问控制列表应⽤到接⼝上。

7、验证主机之间的互通性。

六、实验过程中需要的相关知识点1、进⼊指定的接⼝配置模式配置每个接⼝，⾸先必须进⼊这个接⼝的配置模式模式,⾸先进⼊全局配置模式，然后输⼊进⼊指定接⼝配置模式，命令格式如下例如：进⼊快速以太⽹⼝的第0个端⼝，步骤是：Router#config terminalRouter(config)#interface FastEthernet 1/02、配置IP地址除了NULL接⼝，每个接⼝都有其IP地址，IP地址的配置是使⽤接⼝必须考虑的，命令如下：Router#config terminalRouter(config)#interface FastEthernet 1/0Router(config-if)#ip address 192.168.1.1 255.255.255.03、关闭和重启接⼝在需要的时候，接⼝必须被关闭，⽐如在接⼝上更换电缆，然后再重新启动接⼝。

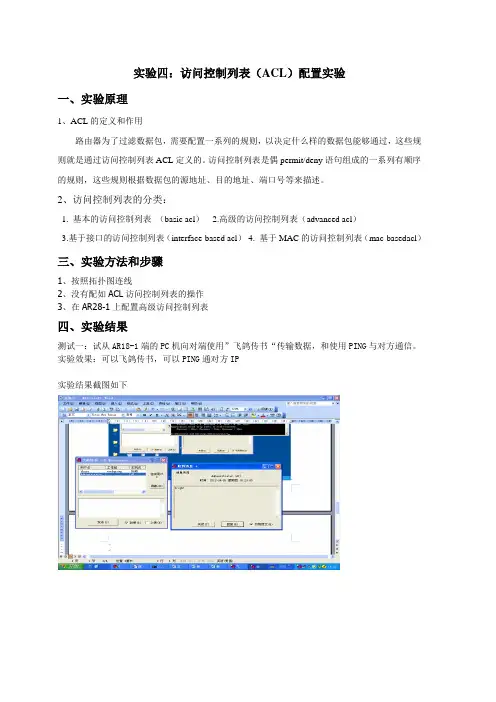

实验四：访问控制列表（ACL）配置实验一、实验原理1、ACL的定义和作用路由器为了过滤数据包，需要配置一系列的规则，以决定什么样的数据包能够通过，这些规则就是通过访问控制列表ACL定义的。

访问控制列表是偶permit/deny语句组成的一系列有顺序的规则，这些规则根据数据包的源地址、目的地址、端口号等来描述。

2、访问控制列表的分类：1. 基本的访问控制列表（basic acl）2.高级的访问控制列表（advanced acl）3.基于接口的访问控制列表（interface-based acl）4. 基于MAC的访问控制列表（mac-basedacl）三、实验方法和步骤1、按照拓扑图连线2、没有配如ACL访问控制列表的操作3、在AR28-1上配置高级访问控制列表四、实验结果测试一：试从AR18-1端的PC机向对端使用”飞鸽传书“传输数据，和使用PING与对方通信。

实验效果：可以飞鸽传书，可以PING通对方IP实验结果截图如下测试二：试从AR18-1端的PC机向对端使用”飞鸽传书“传输数据，和使用PING与对方通信。

实验效果：Router A/B这一组是通过配置AR28-1的ACL，使用与Router C/D这一组的PC机的飞鸽传书不能传输数据，可以发送聊天信息，可以PING通对方IP.实验结果截图如下五.思考题试分析交换机中ACL 配置信息的内容和作用答：ACL通过对网络资源进行访问输入和输出控制，确保网络设备不被非法访问或被用作攻击跳板。

ACL是一张规则表，交换机按照顺序执行这些规则，并且处理每一个进入端口的数据包。

每条规则根据数据包的属性(如源地址、目的地址和协议)要么允许、要么拒绝数据包通过。

由于规则是按照一定顺序处理的，因此每条规则的相对位置对于确定允许和不允许什么样的数据包通过网络至关重要。

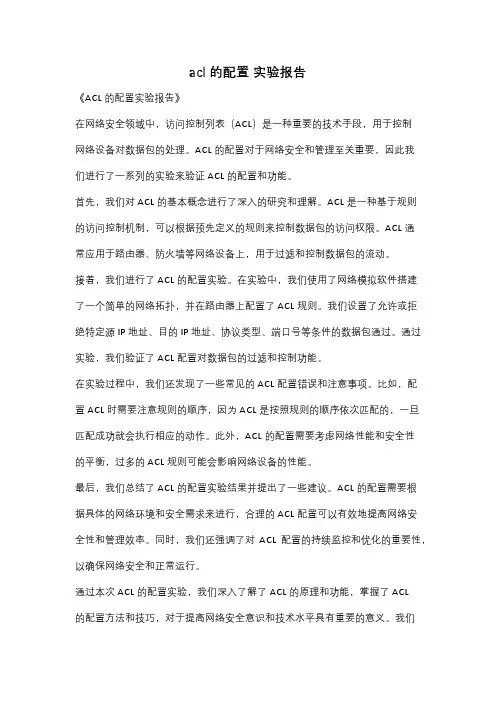

acl的配置实验报告《ACL的配置实验报告》在网络安全领域中，访问控制列表（ACL）是一种重要的技术手段，用于控制网络设备对数据包的处理。

ACL的配置对于网络安全和管理至关重要，因此我们进行了一系列的实验来验证ACL的配置和功能。

首先，我们对ACL的基本概念进行了深入的研究和理解。

ACL是一种基于规则的访问控制机制，可以根据预先定义的规则来控制数据包的访问权限。

ACL通常应用于路由器、防火墙等网络设备上，用于过滤和控制数据包的流动。

接着，我们进行了ACL的配置实验。

在实验中，我们使用了网络模拟软件搭建了一个简单的网络拓扑，并在路由器上配置了ACL规则。

我们设置了允许或拒绝特定源IP地址、目的IP地址、协议类型、端口号等条件的数据包通过。

通过实验，我们验证了ACL配置对数据包的过滤和控制功能。

在实验过程中，我们还发现了一些常见的ACL配置错误和注意事项。

比如，配置ACL时需要注意规则的顺序，因为ACL是按照规则的顺序依次匹配的，一旦匹配成功就会执行相应的动作。

此外，ACL的配置需要考虑网络性能和安全性的平衡，过多的ACL规则可能会影响网络设备的性能。

最后，我们总结了ACL的配置实验结果并提出了一些建议。

ACL的配置需要根据具体的网络环境和安全需求来进行，合理的ACL配置可以有效地提高网络安全性和管理效率。

同时，我们还强调了对ACL配置的持续监控和优化的重要性，以确保网络安全和正常运行。

通过本次ACL的配置实验，我们深入了解了ACL的原理和功能，掌握了ACL的配置方法和技巧，对于提高网络安全意识和技术水平具有重要的意义。

我们相信，在今后的网络安全工作中，ACL的配置实验经验将会为我们提供有力的支持和指导。

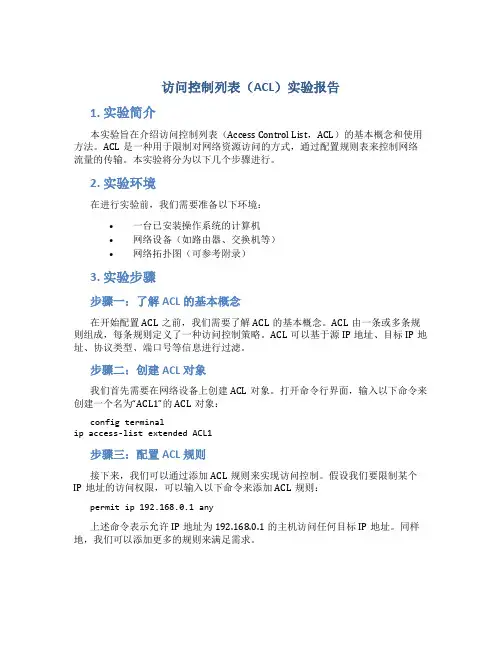

访问控制列表（ACL）实验报告1. 实验简介本实验旨在介绍访问控制列表（Access Control List，ACL）的基本概念和使用方法。

ACL是一种用于限制对网络资源访问的方式，通过配置规则表来控制网络流量的传输。

本实验将分为以下几个步骤进行。

2. 实验环境在进行实验前，我们需要准备以下环境：•一台已安装操作系统的计算机•网络设备（如路由器、交换机等）•网络拓扑图（可参考附录）3. 实验步骤步骤一：了解ACL的基本概念在开始配置ACL之前，我们需要了解ACL的基本概念。

ACL由一条或多条规则组成，每条规则定义了一种访问控制策略。

ACL可以基于源IP地址、目标IP地址、协议类型、端口号等信息进行过滤。

步骤二：创建ACL对象我们首先需要在网络设备上创建ACL对象。

打开命令行界面，输入以下命令来创建一个名为“ACL1”的ACL对象：config terminalip access-list extended ACL1步骤三：配置ACL规则接下来，我们可以通过添加ACL规则来实现访问控制。

假设我们要限制某个IP地址的访问权限，可以输入以下命令来添加ACL规则：permit ip 192.168.0.1 any上述命令表示允许IP地址为192.168.0.1的主机访问任何目标IP地址。

同样地，我们可以添加更多的规则来满足需求。

步骤四：将ACL应用到接口在配置完ACL规则后，我们需要将ACL应用到网络设备的接口上，以实现访问控制。

假设我们要将ACL1应用到接口GigabitEthernet0/1上，可以输入以下命令：interface GigabitEthernet0/1ip access-group ACL1 in上述命令中的“in”表示将ACL应用到入向流量上。

如果需要将ACL应用到出向流量上，可以使用“out”参数。

步骤五：验证ACL配置最后，我们需要验证ACL的配置是否生效。

可以通过发送测试流量来检查ACL 是否按照预期工作。

访问控制列表acl实验报告访问控制列表（ACL）实验报告引言：访问控制列表（ACL）是一种用于网络设备和操作系统中的安全机制，用于限制用户或进程对资源的访问权限。

通过ACL，管理员可以精确地控制谁可以访问特定的资源，以及访问的方式和权限。

本实验报告将介绍ACL的基本概念、实验目的、实验环境、实验步骤和实验结果，并对实验过程中遇到的问题和解决方案进行讨论。

一、ACL的基本概念ACL是一种由许多规则组成的表格，每个规则都包含一个或多个条件和一个动作。

条件可以基于源IP地址、目标IP地址、源端口、目标端口、协议类型等进行匹配。

动作可以是允许或拒绝访问。

ACL通常应用于网络设备（如路由器和交换机）或操作系统的防火墙功能，用于过滤和控制进出网络的流量。

二、实验目的本实验的目的是通过配置和测试ACL，了解ACL的工作原理、应用场景和配置方法。

通过实验，我们可以深入理解ACL对网络安全的重要性，以及如何使用ACL来保护网络资源免受未经授权的访问。

三、实验环境本实验使用了一台配置了Cisco IOS操作系统的路由器作为实验设备。

路由器上有多个接口，分别连接到不同的网络。

我们将通过配置ACL来控制不同网络之间的通信流量。

四、实验步骤1. 配置ACL规则：首先，我们需要确定要保护的资源和规定访问权限。

根据实验需求，我们可以创建多个ACL规则，每个规则对应一个特定的访问需求。

例如，我们可以创建一个规则，允许内部网络的用户访问外部网络的HTTP服务，但禁止访问其他协议。

通过配置源IP地址、目标IP地址和协议类型等条件，我们可以精确地定义ACL规则。

2. 应用ACL规则：一旦我们创建了ACL规则，就需要将其应用到适当的接口或设备上。

在路由器上，我们可以将ACL规则应用到特定的接口，以控制从该接口进出的流量。

通过配置入站和出站的ACL规则，我们可以限制流量的方向和访问权限。

3. 测试ACL效果：配置完成后，我们需要测试ACL的效果，确保ACL规则能够正确地过滤和控制流量。

实验3：访问控制列表ACL配置实验1、实验目的对路由器的访问控制列表ACL进行配置。

2、实验设备路由器2台，PC机３台，串行线1对，交叉双绞线３根；3、实验要求（1）实验任务用串行线通过Serial 口将2台路由器直接连接起来后，给每台PC机所连FastEthernet 口分配一个IP地址，对路由器作配置后，查验访问控制表内容，并通过1台PC机PING另1台PC机进行验证。

（2）实验预习熟悉IP地址、MAC地址和常用端口号码的含义。

（3）实验报告①简要叙述组成访问控制列表ACL形成的主要方法。

②简单叙述如何对常见病毒端口进行防护以提高网络安全性。

③实验中遇到了什么问题，如何解决的，以及本人的收获与体会。

4、实验原理（1）网络拓扑图（2）配置命令说明(config)#ip access-list standard name/*创建标准ACL(config-std-nacl)#deny|permit source-ip-add wildcard|host source-ip-add|any [time-rangetime-range-name] /*拒绝|允许源IP地址(config)#ip access-list extended name/*创建扩展ACL(config-ext-nacl)#deny|permit protocol source-ip-add wildcard|host source-ip-add |any destinationdestination-ip-add wildcard|host destination-ip-add|any eq tcp|udp port-number[time-range time-range-name] /*拒绝|允许源IP地址、目的IP地址、端口(config)#mac access-list extended name/*创建MAC扩展ACL(config-ext-macl)#d eny|permit any|host source-mac-address any|hostdestination-mac-address [time-range time-range-name]/*拒绝|允许源MAC地址、目的MAC 地址(config-if)#ip access-group name in /*关联ACL到接口(config)#time-range name/*创建时间段5、实验步骤（1）搭建实验环境，使三个网段（192.168.1.0 /192.168.1.0 /192.168.1.0）内主机能够互相连通R2801-A>ena#conf t(config)int s0/2/0(config-if)ip address 10.1.1.1 255.255.255.0(config-if)no shutdown(config-if)int f0/0(config-if)ip address 192.168.1.1 255.255.255.0(config-if)no shutdown(config-if)router rip(config-if)version 2(config-if)net 10.1.1.0(config-if)net 192.168.1.0(config-if)end#2801C B/* 切换到设备R2801-B上>ena#conf t(config)int s0/2/0(config-if)ip address 10.1.1.2 255.255.255.0 (config-if)no shutdown(config-if)int f0/0(config-if)ip address 192.168.2.1 255.255.255.0 (config-if)no shutdown(config-if)int f0/1(config-if)ip address 192.168.3.1 255.255.255.0 (config-if)no shutdown(config-if)router rip(config-if)version 2(config-if)net 10.1.1.0(config-if)net 192.168.2.0(config-if)net 192.168.3.0(config-if)end#show run-config /*运行结果见下图#show ip route /* 查看路由表，确保当前路由信息已在路由之间被正常学习PC1上：将“网络连接”属性中的IP指定为：192.168.1.2；网关为：192.168.1.1。

访问控制列表实验报告《访问控制列表实验报告》摘要：本实验旨在通过实际操作，了解和掌握访问控制列表（ACL）的基本概念和应用。

通过对ACL的配置和管理，实现对网络资源的访问控制和权限管理。

本文将详细介绍实验的目的、实验环境、实验步骤和实验结果，并对实验过程中遇到的问题和解决方案进行总结和分析。

1. 实验目的访问控制列表（ACL）是一种用于控制网络资源访问权限的重要机制，通过ACL可以对网络流量进行过滤和控制，保护网络安全。

本实验旨在通过实际操作，掌握ACL的基本概念和配置方法，实现对网络资源的访问控制和权限管理。

2. 实验环境本次实验使用了一台路由器和多台计算机组成的局域网，通过路由器进行网络流量的控制和管理。

实验中使用了Cisco路由器，并配置了基本的网络环境和访问控制列表。

3. 实验步骤（1）配置路由器基本网络环境，包括IP地址、子网掩码等；（2）创建访问控制列表，并定义访问控制规则；（3）将访问控制列表应用到路由器的接口上，实现对网络流量的控制和管理；（4）测试ACL的效果，验证ACL对网络流量的过滤和控制。

4. 实验结果通过实验操作，成功创建了访问控制列表，并将其应用到路由器的接口上。

在测试过程中，发现ACL可以有效地对网络流量进行过滤和控制，实现了对特定IP地址或端口的访问限制。

5. 问题与解决在实验过程中，遇到了一些配置和测试中的问题，如ACL规则的定义和应用不当导致网络流量无法正常通过等。

通过查阅资料和与实验指导老师讨论，最终找到了解决方案，并成功完成了实验目标。

6. 总结与展望本次实验通过实际操作，加深了对访问控制列表的理解和应用，掌握了ACL的配置和管理技术。

ACL作为网络安全的重要手段，对于保护网络资源和数据具有重要意义。

未来，可以进一步学习和探索ACL在实际网络环境中的应用，提高网络安全性和管理效率。

通过本次实验，对访问控制列表有了更深入的了解，掌握了其基本配置和应用方法，为今后的网络管理和安全工作奠定了基础。

北京理工大学珠海学院实验报告ZHUHAI CAMPAUS OF BEIJING INSTITUTE OF TECHNOLOGY班级：计算机学号：姓名：指导教师：成绩实验题目访问控制列表ACL配置实验时间2013/6/3一、实验目的：掌握ACL的基本原理；掌握ACL的配置方法二、实验环境：（软件、硬件及条件）2Windows 主机+3 台路由器或者1 台Windows 主机+packet tracer 5.0 模拟器三、实验内容理解ACL的工作原理，掌握ACL实现选路的原理。

四、实验拓扑实验环境中各个网段与路由器接口IP地址分配如上图所示。

五、实验步骤1、在Packet Tracer 好拓扑，并配置好模块接口IP地址2、配置DNS Server3、配置HTTP Server，如下图：4、配置路由器OSPF 协议，使得3 路由器能互联互通R1：R2：R35、检验配置结果，路由表全网同步，各终端PC 能访问HTTP 服务。

6、配置AC 禁止192.1683.3.0/24 网段的ICMP协议数据包与192.168.1.0/24通信7、验证结果PC3 无法PING通DNS服务器但可以访问网站因为ACL禁止了192.168.3.0到192.168.1.0的ICMP数据包，所以PC3无法PING通DNS，但可以访问www网站。

8、配置ACL 禁止特定协议端口通信Router 0 的配置如下9、验证配置PC0无法访问网站但可以PING通DNS服务器PC1无法访问网站因为ACL禁止了主机192.168.2.2 到192.168.1.0的TCP的www数据包，因此PC0不可访问，但可以PING通DNS服务器，由于ACL还禁止了主机192.168.2.3到192.168.1.0的网段UDP数据包，因此PC1无法访问DNS服务器从而无法访问网站。

10、查看验证ACL七、思考题：11. 简述ACL 的基本原理。

答：ACL使用包过滤技术，在路由器上读取第三层及第四层包头中的信息如源地址、目的地址、源端口、目的端口等，根据预先定义好的规则对包进行过滤，从而达到访问控制的目的。

访问控制列表(acl)实验报告访问控制列表（Access Control Lists，简称ACL）是一种用于控制网络资源访问权限的技术。

通过ACL，网络管理员可以根据需要限制或允许特定用户或用户组对网络资源的访问。

本文将介绍ACL的基本概念、实验过程以及实验结果。

一、ACL的基本概念ACL是一种应用于路由器或交换机等网络设备上的访问控制机制。

它通过在设备上设置规则，控制网络流量的进出。

ACL的规则由访问控制表（Access Control Table）组成，每个规则由一个或多个条件和一个动作组成。

条件可以是源IP地址、目的IP地址、协议类型、端口号等，动作可以是允许通过、阻止或丢弃数据包。

二、实验过程1. 实验环境准备为了进行ACL实验，我们需要准备一台路由器或交换机，并连接一些主机和服务器。

在实验开始之前，需要确保所有设备的网络连接正常，并且已经了解每个设备的IP地址和子网掩码。

2. 创建ACL规则在路由器或交换机上，我们可以通过命令行界面（CLI）或图形用户界面（GUI）来创建ACL规则。

这里以CLI为例，假设我们要限制某个子网内的主机访问外部网络。

首先，我们需要创建一个ACL，并定义允许或阻止的动作。

例如，我们可以创建一个允许外部网络访问的ACL规则，命名为“ACL-OUT”。

然后，我们可以添加条件，比如源IP地址为内部子网的地址范围，目的IP地址为任意外部地址，协议类型为TCP或UDP，端口号为80（HTTP）或443（HTTPS）。

3. 应用ACL规则创建ACL规则后，我们需要将其应用到适当的接口或端口上。

这样，所有经过该接口或端口的数据包都会受到ACL规则的限制。

在路由器或交换机上，我们可以使用“应用ACL”命令将ACL规则应用到指定的接口或端口上。

例如，我们可以将“ACL-OUT”规则应用到连接外部网络的接口上，从而限制内部子网的主机访问外部网络。

4. 测试ACL规则在应用ACL规则后，我们可以进行一些测试来验证ACL的有效性。

访问控制列表(acl)实验报告访问控制列表（ACL）实验报告引言访问控制列表（ACL）是网络安全中常用的一种技术，它可以帮助网络管理员控制用户或者系统对资源的访问权限。

为了更好地了解ACL的工作原理和应用，我们进行了一系列的实验，并撰写了本报告，以总结实验结果并分享我们的经验。

实验目的本次实验的目的是探索ACL的基本概念、配置方法和应用场景，通过实际操作来加深对ACL的理解，并验证ACL在网络安全中的重要性和作用。

实验内容我们首先学习了ACL的基本概念和分类，包括标准ACL和扩展ACL。

接着，我们使用网络模拟软件搭建了一个简单的网络环境，并在路由器上配置了ACL，限制了不同用户对特定资源的访问权限。

我们还进行了一些模拟攻击和防御的实验，比如尝试绕过ACL进行非法访问，以及通过ACL阻止恶意访问。

实验结果通过实验，我们深入了解了ACL的配置方法和工作原理。

我们发现，ACL可以有效地限制用户或系统对网络资源的访问，提高了网络的安全性。

同时，ACL也能够帮助网络管理员更好地管理网络流量和资源利用，提高网络的性能和效率。

实验结论ACL是网络安全中一种重要的访问控制技术，它能够有效地保护网络资源不受未经授权的访问和攻击。

通过本次实验，我们更加深入地了解了ACL的工作原理和应用，认识到ACL在网络安全中的重要性。

我们将继续学习和探索ACL的更多应用场景，并将ACL技术应用到实际的网络安全实践中，保护网络资源的安全和完整性。

总结通过本次实验，我们对ACL有了更深入的了解，并且掌握了ACL的基本配置方法和应用技巧。

我们相信ACL将在未来的网络安全中发挥越来越重要的作用，我们将继续学习和研究ACL技术，为网络安全做出更大的贡献。

访问控制列表acl实验报告访问控制列表（ACL）实验报告引言在计算机网络中，访问控制列表（ACL）是一种用于控制网络资源访问权限的重要技术。

通过ACL，网络管理员可以限制特定用户或设备对网络资源的访问，从而提高网络安全性和管理效率。

为了深入了解ACL的工作原理和应用场景，我们进行了一系列的ACL实验，并撰写了本实验报告。

实验目的本次实验旨在通过搭建网络环境和配置ACL规则，探究ACL在网络安全管理中的作用和应用。

实验环境我们搭建了一个简单的局域网环境，包括一台路由器和多台主机。

路由器上运行着一个基于ACL的访问控制系统，可以对主机之间的通信进行控制。

实验步骤1. 配置ACL规则：我们首先在路由器上配置了一系列ACL规则，包括允许或拒绝特定主机的访问请求，以及限制特定协议或端口的通信。

2. 实施ACL控制：接下来，我们模拟了不同的网络访问场景，例如试图访问被ACL规则拒绝的资源、尝试使用被ACL规则限制的协议进行通信等，以验证ACL规则的有效性和准确性。

3. 分析实验结果：通过观察实验过程中的网络通信情况和ACL规则的生效情况，我们对ACL的工作原理和应用进行了深入分析和总结。

实验结果在实验过程中，我们发现ACL可以有效地限制不同主机之间的通信，保护网络资源的安全。

通过合理配置ACL规则，我们可以实现对特定用户或设备的访问控制，从而提高网络的安全性和管理效率。

结论ACL作为一种重要的网络安全技术，在实验中展现出了其强大的功能和应用价值。

通过本次实验，我们更加深入地了解了ACL的工作原理和应用场景，为今后的网络安全管理工作提供了重要的参考和借鉴。

ACL将继续在网络安全领域发挥重要作用，我们也将继续深入研究和应用ACL技术，为网络安全做出更大的贡献。

acl访问控制列表实验报告ACL访问控制列表实验报告引言：ACL（Access Control List）是一种用于控制网络设备上数据流的访问权限的技术。

通过配置ACL，可以限制特定IP地址、端口或协议的数据流进入或离开网络设备。

本实验旨在通过实际操作和测试，深入了解ACL的原理和应用。

实验目的：1. 了解ACL的基本概念和工作原理；2. 掌握使用ACL配置网络设备的方法；3. 验证ACL的有效性和应用场景。

实验环境：本次实验使用了一台Cisco路由器和两台主机。

路由器上配置了多个接口，分别连接到两台主机所在的局域网。

实验步骤：1. 配置ACL规则：在路由器上使用命令行界面，通过访问特定的配置模式，添加ACL规则。

例如，我们可以配置一个允许192.168.1.0/24网段的数据流进入路由器的规则。

同时，我们也可以配置一个拒绝来自特定IP地址的数据流的规则。

2. 应用ACL规则：将配置的ACL规则应用到路由器的接口上。

这样，数据流在进入或离开接口时，会被ACL规则所检查和过滤。

3. 测试ACL的有效性：在两台主机之间进行数据通信测试，观察ACL规则是否生效。

例如，我们可以尝试从一个被拒绝的IP地址向另一台主机发送数据包，看是否被ACL规则所阻止。

实验结果与分析：经过实验测试，ACL成功地实现了对数据流的访问控制。

我们发现，配置ACL规则后，只有符合规则的数据包才能通过路由器。

对于不符合规则的数据包，路由器会根据配置的操作（允许或拒绝）进行处理。

ACL的应用场景非常广泛。

例如，在企业网络中，可以使用ACL限制特定IP地址或IP地址范围的访问，以增强网络的安全性。

此外，ACL还可以用于流量控制和负载均衡等方面。

实验总结：通过本次实验，我们深入了解了ACL的原理和应用。

ACL作为一种重要的网络安全技术，可以有效地控制网络数据流的访问权限。

在实际应用中，我们需要根据具体需求和网络环境，合理配置ACL规则，以保障网络的安全性和性能。

访问控制列表实验报告访问控制列表实验报告引言：在网络安全领域，访问控制是一项至关重要的任务。

为了保护网络资源免受未经授权的访问和恶意攻击，许多组织和个人采用了访问控制列表（ACL）作为一种有效的安全措施。

本实验报告将介绍ACL的概念、分类和实验过程，并对实验结果进行分析和总结。

一、ACL的概念和分类访问控制列表是一种用于限制或允许特定用户或主机对网络资源进行访问的策略。

它可以根据源IP地址、目标IP地址、协议类型和端口号等条件进行过滤和控制。

根据应用场景和实现方式的不同，ACL可以分为两种类型：基于网络层的ACL和基于应用层的ACL。

基于网络层的ACL是在网络设备（如路由器、防火墙）上实现的，它通过检查数据包的源IP地址和目标IP地址来决定是否允许传输。

这种ACL通常用于控制网络流量，可以提高网络性能和安全性。

基于应用层的ACL是在应用程序或操作系统中实现的，它通过检查数据包的协议类型和端口号来决定是否允许传输。

这种ACL通常用于控制特定应用程序的访问权限，例如Web服务器、FTP服务器等。

二、实验过程为了深入理解ACL的实际应用和效果，我们进行了一系列实验。

首先，我们在一台路由器上配置了基于网络层的ACL，限制了某个特定IP地址的访问权限。

然后，我们使用另一台主机尝试从被限制的IP地址访问目标主机，观察ACL的效果。

实验结果显示，当我们尝试从被限制的IP地址访问目标主机时，数据包被路由器拦截并丢弃，无法成功建立连接。

这证明ACL能够有效地阻止未经授权的访问，提高了网络的安全性。

接下来，我们进行了基于应用层的ACL实验。

我们在一台Web服务器上配置了ACL，限制了某个特定端口的访问权限。

然后，我们使用另一台主机尝试从被限制的端口访问Web服务器，观察ACL的效果。

实验结果显示，当我们尝试从被限制的端口访问Web服务器时，连接被拒绝，无法获取到Web页面。

这再次证明了ACL的有效性，它可以帮助我们控制特定应用程序的访问权限，保护网络资源的安全。
