基于ANSYS的流固耦合问题数值模拟

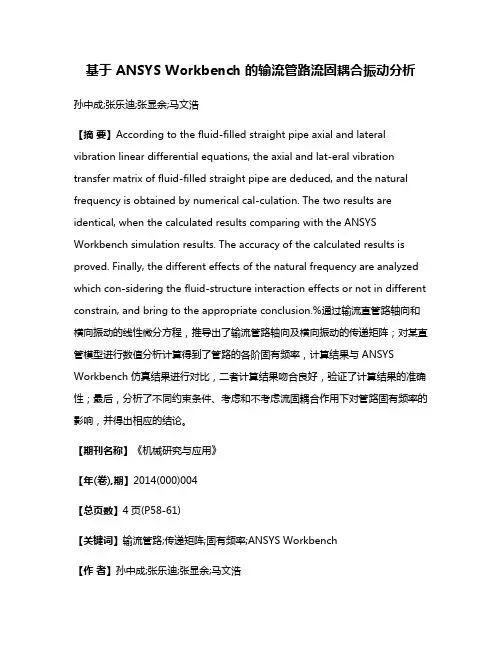

基于 ANSYS Workbench 的输流管路流固耦合振动分析孙中成;张乐迪;张显余;马文浩【摘要】According to the fluid-filled straight pipe axial and lateral vibration linear differential equations, the axial and lat-eral vibration transfer matrix of fluid-filled straight pipe are deduced, and the natural frequency is obtained by numerical cal-culation. The two results are identical, when the calculated results comparing with the ANSYS Workbench simulation results. The accuracy of the calculated results is proved. Finally, the different effects of the natural frequency are analyzed which con-sidering the fluid-structure interaction effects or not in different constrain, and bring to the appropriate conclusion.%通过输流直管路轴向和横向振动的线性微分方程，推导出了输流管路轴向及横向振动的传递矩阵；对某直管模型进行数值分析计算得到了管路的各阶固有频率，计算结果与 ANSYS Workbench 仿真结果进行对比，二者计算结果吻合良好，验证了计算结果的准确性；最后，分析了不同约束条件、考虑和不考虑流固耦合作用下对管路固有频率的影响，并得出相应的结论。

收稿日期：2023-04-22基金项目：广西科技基地和人才专项基金（PD210209）作者简介：张进（1970-），男，天津人，高级工程师。

通讯作者：王许稳（1984-），男，河北保定人，副教授，博士，主要从事两相流动与传热等方面的研究。

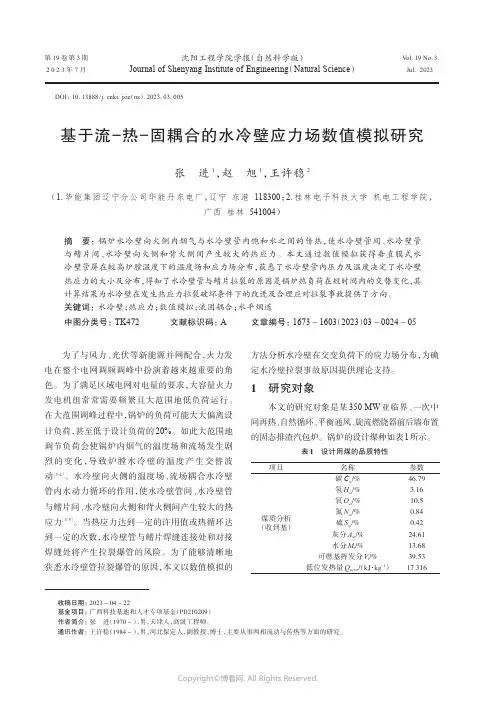

基于流-热-固耦合的水冷壁应力场数值模拟研究张进1，赵旭1，王许稳2（1.华能集团辽宁分公司华能丹东电厂，辽宁东港118300；2.桂林电子科技大学机电工程学院，广西桂林541004）摘要：锅炉水冷壁向火侧内烟气与水冷壁管内饱和水之间的传热，使水冷壁管间、水冷壁管与鳍片间、水冷壁向火侧和背火侧间产生较大的热应力。

本文通过数值模拟获得垂直膜式水冷壁管屏在较高炉膛温度下的温度场和应力场分布，获悉了水冷壁管内压力及温度决定了水冷壁热应力的大小及分布，得知了水冷壁管与鳍片拉裂的原因是锅炉热负荷在短时间内的交替变化，其计算结果为水冷壁在发生热应力拉裂破坏条件下的改进及合理应对拉裂事故提供了方向。

关键词：水冷壁；热应力；数值模拟；流固耦合；水平烟道中图分类号：TK472文献标识码：A文章编号：1673-1603（2023）03-0024-05DOI ：10.13888/ki.jsie （ns ）.2023.03.005第19卷第3期2023年7月Vol.19No.3Jul.2023沈阳工程学院学报（自然科学版）Journal of Shenyang Institute of Engineering （Natural Science ）为了与风力、光伏等新能源并网配合，火力发电在整个电网调频调峰中扮演着越来越重要的角色。

为了满足区域电网对电量的要求，大容量火力发电机组常常需要频繁且大范围地低负荷运行。

在大范围调峰过程中，锅炉的负荷可能大大偏离设计负荷，甚至低于设计负荷的20%。

如此大范围地调节负荷会使锅炉内烟气的温度场和流场发生剧烈的变化，导致炉膛水冷壁的温度产生交替波动［1-2］。

ANSYS Workbench LS-DYNA流固耦合方法应用贮液容器（含塑料瓶）广泛应用于化工、食品包装、储运等领域。

由于容器（含塑料瓶）在运输和使用过程中常常会因为跌落或碰撞冲击导致破损而造成损失和污染，因此，研究贮液容器（含塑料瓶）在跌落碰撞过程中的力学行为，对认识容器（含塑料瓶）跌落碰撞损伤机理，优化容器（含塑料瓶）结构，提高其安全性和使用价值意义重大。

．贮液容器的跌落是一个典型的流固耦合问题，可采用LS-DYNA的ALE算法（任意拉格朗日欧拉算法）进行模拟。

下面以一个封闭的装水水箱为例，介绍ANSYS Workbench LS-DYNA分析此类型跌落问题的方法和步骤：1.建立几何模型调用ANSYS Workbench中的LS-DYNA模块，如图1所示。

然后使用ANSYS的CAD工具DesignModeler建立几何模型，如图2所示。

图1 调用Workbench LS-DYNA 图2 DesignModeler中建立几何模型2.生成K文件双击进入“Model”后，对模型进行网格划分、边界条件设置、速度设置和分析设置，如图3所示。

设置完成后点击“solve”求解，生成K文件，如图4所示。

图3 调用Workbench LS-DYNA 图4 DesignModeler中建立几何模型3.编辑K文件通过Workbench LS-DYNA生成的K文件中关键字是不够完善的，并不能直接递交LS-DYNA求解器进行求解。

K文件中所欠缺的一些关键字，在流固耦合分析中是必不可少的，如空材料的定义、跟随坐标系的定义、空白域的定义以及状态方程的定义等。

3.1 重要关键字释义（1）LS-DYNA程序提供了运动的多物质ALE网格，可以方便地为多物质ALE算法定义跟随坐标系*ALE_REFERENCE_SYSTEM_NODE*ALE_REFERENCE_SYSTEM_GROUP（2）定义空材料和状态方程的关键字*MAT_NULL *EOS（3）初始化空白域的关键字*INITIAL_VOID_PART（4）结构和流体之间耦合的关键字*CONSTRAINED_LAGRANGE_IN_SOLID（5）单元算法定义（单点积分的单物质加空白材料）的关键字*SECTION_SOLID_ALE ELF0RM=12（6）在重力作用下产生下落的关键字*LOAD_BODY……3.2关键字编辑方法关键字的编辑或修改一般有两种方法，一种是直接在ls-prepost中对关键字进行编辑设置，如图5所示；另一种是在文本编辑器UltraEdit中对关键字进行编辑或修改，如图6所示。

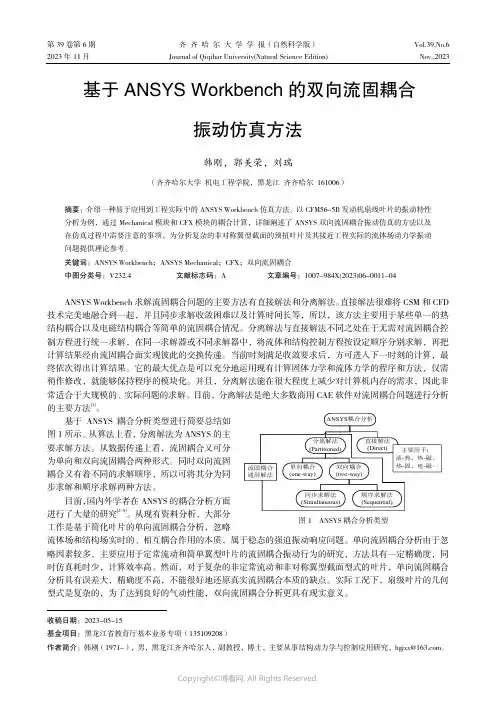

第39卷第6期齐齐哈尔大学学报（自然科学版）Vol.39,No.6 2023年11月Journal of Qiqihar University(Natural Science Edition) Nov.,2023基于ANSYS Workbench的双向流固耦合振动仿真方法韩刚，郭美荣，刘瑞（齐齐哈尔大学机电工程学院，黑龙江齐齐哈尔161006）摘要：介绍一种易于应用到工程实际中的ANSYS Workbench仿真方法。

以CFM56-5B发动机扇级叶片的振动特性分析为例，通过Mechanical模块和CFX模块的耦合计算，详细阐述了ANSYS双向流固耦合振动仿真的方法以及在仿真过程中需要注意的事项，为分析复杂的非对称翼型截面的预扭叶片及其接近工程实际的流体场动力学振动问题提供理论参考。

关键词：ANSYS Workbench；ANSYS Mechanical；CFX；双向流固耦合中图分类号：V232.4 文献标志码：A 文章编号：1007-984X(2023)06-0011-04ANSYS Workbench求解流固耦合问题的主要方法有直接解法和分离解法。

直接解法很难将CSM和CFD 技术完美地融合到一起，并且同步求解收敛困难以及计算时间长等，所以，该方法主要用于某些单一的热结构耦合以及电磁结构耦合等简单的流固耦合情况。

分离解法与直接解法不同之处在于无需对流固耦合控制方程进行统一求解，在同一求解器或不同求解器中，将流体和结构控制方程按设定顺序分别求解，再把计算结果经由流固耦合面实现彼此的交换传递。

当前时刻满足收敛要求后，方可进入下一时刻的计算，最终依次得出计算结果。

它的最大优点是可以充分地运用现有计算固体力学和流体力学的程序和方法，仅需稍作修改，就能够保持程序的模块化。

并且，分离解法能在很大程度上减少对计算机内存的需求，因此非常适合于大规模的、实际问题的求解。

目前，分离解法是绝大多数商用CAE软件对流固耦合问题进行分析的主要方法[1]。

ansys流固耦合案例1. Ansys流固耦合案例：热沉设计热沉是一种用于散热的设备，通常用于电子设备中，以降低温度并保护设备不受过热损坏。

在设计热沉时，流体流动和热传导是两个重要的物理过程。

Ansys流固耦合可以帮助工程师模拟和优化热沉的设计。

在这个案例中，我们考虑了一个由铝合金制成的热沉。

热沉的底部与电子设备紧密接触，通过流体流动和热传导来吸收和传递热量。

通过使用Ansys的流固耦合模块，我们可以解决以下问题：1) 流体流动模拟：我们可以使用Ansys Fluent模块模拟流体在热沉内部的流动情况。

通过设定合适的边界条件和材料属性，我们可以计算出流体的速度场和压力场。

2) 热传导模拟：我们可以使用Ansys Mechanical模块模拟热沉内部的热传导过程。

通过设定热源和材料属性，我们可以计算出热沉内部的温度分布。

3) 流固耦合模拟：在流体流动和热传导模拟的基础上，我们可以使用Ansys的流固耦合模块将二者结合起来。

通过设定合适的耦合条件，我们可以模拟出流体对热沉的冷却效果，并计算出热沉的最终温度分布。

通过这个案例，我们可以优化热沉的设计，以达到更好的散热效果。

我们可以调整热沉的几何形状、材料属性和流体流动条件，以最大程度地提高散热效率，并确保电子设备的正常运行。

2. Ansys流固耦合案例：风力发电机叶片设计风力发电机叶片是将风能转化为机械能的关键部件。

在设计风力发电机叶片时，流体力学和结构力学是两个重要的物理过程。

Ansys 流固耦合可以帮助工程师模拟和优化叶片的设计。

在这个案例中，我们考虑了一个三叶式风力发电机叶片。

叶片由复合材料制成，通过受风力作用，将机械能传递给发电机。

通过使用Ansys的流固耦合模块，我们可以解决以下问题：1) 风场模拟：我们可以使用Ansys Fluent模块模拟风力对叶片的作用。

通过设定合适的边界条件和材料属性，我们可以计算出风场的速度场和压力场。

2) 结构分析：我们可以使用Ansys Mechanical模块模拟叶片的结构响应。

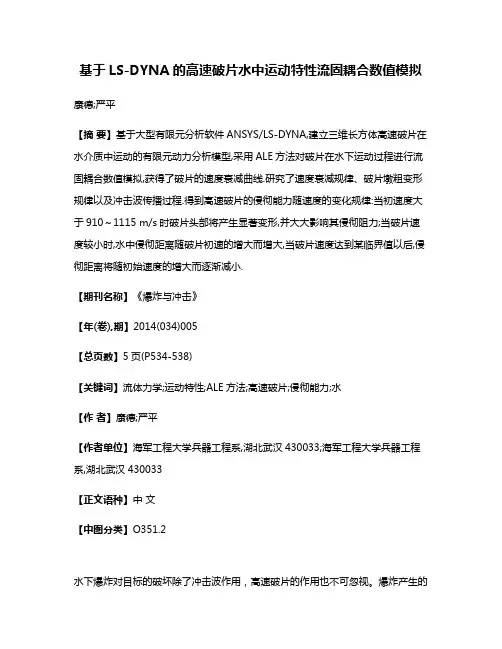

基于LS-DYNA的高速破片水中运动特性流固耦合数值模拟康德;严平【摘要】基于大型有限元分析软件ANSYS/LS-DYNA,建立三维长方体高速破片在水介质中运动的有限元动力分析模型,采用ALE方法对破片在水下运动过程进行流固耦合数值模拟,获得了破片的速度衰减曲线.研究了速度衰减规律、破片墩粗变形规律以及冲击波传播过程.得到高速破片的侵彻能力随速度的变化规律:当初速度大于910～1115 m/s时破片头部将产生显著变形,并大大影响其侵彻阻力;当破片速度较小时,水中侵彻距离随破片初速的增大而增大,当破片速度达到某临界值以后,侵彻距离将随初始速度的增大而逐渐减小.【期刊名称】《爆炸与冲击》【年(卷),期】2014(034)005【总页数】5页(P534-538)【关键词】流体力学;运动特性;ALE方法;高速破片;侵彻能力;水【作者】康德;严平【作者单位】海军工程大学兵器工程系,湖北武汉430033;海军工程大学兵器工程系,湖北武汉430033【正文语种】中文【中图分类】O351.2水下爆炸对目标的破坏除了冲击波作用，高速破片的作用也不可忽视。

爆炸产生的破片初始速度可以达到1 000m／s以上，具有很强的侵彻破坏能力［1］。

破片对典型水下目标结构的毁伤效果主要取决于破片在水中的运动特性和侵彻能力。

研究高速破片在水中的运动特性对于典型水下目标的抗破片侵彻能力设计具有重要意义。

水下物体的高速运动是一个复杂的多相流运动，涉及到大变形、高应变率。

由于理论分析的复杂性和实验研究的高成本，数值模拟以其经济性与高效性日益成为研究的重要手段。

本文中利用ANSYS／LS－DYNA有限元程序对速度在1 000～2 500m／s的立方体破片在水介质中的运动进行了数值模拟，得到了破片的速度衰减曲线，冲击波传播规律。

分析了破片墩粗变形规律及其对侵彻阻力的影响，得到了高速破片的侵彻能力随速度的变化规律。

其计算结果可为水中目标易损性分析提供有益的参考和依据。

ANSYS Workbench LS-DYNA流固耦合方法应用贮液容器（含塑料瓶）广泛应用于化工、食品包装、储运等领域。

由于容器（含塑料瓶）在运输和使用过程中常常会因为跌落或碰撞冲击导致破损而造成损失和污染，因此，研究贮液容器（含塑料瓶）在跌落碰撞过程中的力学行为，对认识容器（含塑料瓶）跌落碰撞损伤机理，优化容器（含塑料瓶）结构，提高其安全性和使用价值意义重大。

．贮液容器的跌落是一个典型的流固耦合问题，可采用LS-DYNA的ALE算法（任意拉格朗日欧拉算法）进行模拟。

下面以一个封闭的装水水箱为例，介绍ANSYS Workbench LS-DYNA 分析此类型跌落问题的方法和步骤：1.建立几何模型调用ANSYS Workbench中的LS-DYNA模块，如图1所示。

然后使用ANSYS的CAD工具DesignModeler建立几何模型，如图2所示。

图1 调用Workbench LS-DYNA图2 DesignModeler中建立几何模型2.生成K文件双击进入“Model”后，对模型进行网格划分、边界条件设置、速度设置和分析设置，如图3所示。

设置完成后点击“solve”求解，生成K文件，如图4所示。

图3调用Workbench LS-DYNA图4DesignModeler中建立几何模型3.编辑K文件通过Workbench LS-DYNA生成的K文件中关键字是不够完善的，并不能直接递交LS-DYNA求解器进行求解。

K文件中所欠缺的一些关键字，在流固耦合分析中是必不可少的，如空材料的定义、跟随坐标系的定义、空白域的定义以及状态方程的定义等。

3.1重要关键字释义（1）LS-DYNA程序提供了运动的多物质ALE网格，可以方便地为多物质ALE算法定义跟随坐标系*ALE_REFERENCE_SYSTEM_NODE*ALE_REFERENCE_SYSTEM_GROUP（2）定义空材料和状态方程的关键字*MAT_NULL*EOS（3）初始化空白域的关键字*INITIAL_VOID_PART（4）结构和流体之间耦合的关键字*CONSTRAINED_LAGRANGE_IN_SOLID（5）单元算法定义（单点积分的单物质加空白材料）的关键字*SECTION_SOLID_ALE ELF0RM=12（6）在重力作用下产生下落的关键字*LOAD_BODY……3.2关键字编辑方法关键字的编辑或修改一般有两种方法，一种是直接在ls-prepost中对关键字进行编辑设置，如图5所示；另一种是在文本编辑器UltraEdit中对关键字进行编辑或修改，如图6所示。

基于ANSYSWorkbench的流固耦合计算研究及工程应用基于ANSYS Workbench的流固耦合计算研究及工程应用引言：随着工程技术的不断发展，流固耦合计算在众多领域得到了广泛的应用。

流固耦合计算是指流体力学和固体力学的耦合分析，用于研究流体与固体之间的相互作用和影响。

ANSYS Workbench是一款广泛使用的工程仿真软件，它提供了强大的流固耦合计算功能，被广泛应用于多个领域，如汽车工程、航空航天工程、能源领域等。

流固耦合计算的基本原理：流固耦合计算是根据连续介质力学原理进行的，可以将流体和固体看作连续介质，通过数值模拟方法求解它们之间的相互作用。

在ANSYS Workbench中，流固耦合计算通常包括以下三个步骤：网格划分、物理模型设定和求解。

第一步是网格划分，即将流体和固体分别划分成离散的网格，其中流体部分的网格通常采用流体网格生成软件生成，固体部分则使用固体网格生成软件生成。

网格划分的质量对计算结果的准确性和稳定性起着至关重要的作用。

第二步是物理模型设定，根据具体的工程问题，设定相应的流体和固体模型。

在ANSYS Workbench中，流体模型通常包括流体的黏性、密度、速度分布等参数，固体模型则包括材料的弹性模量、泊松比等参数。

在设定模型时，还需要考虑流体和固体之间的边界条件，如流体入口和出口的速度、固体边界的约束条件等。

第三步是求解，通过建立数学模型和设置计算参数，利用数值方法求解流体和固体的相互作用。

用户可以根据需要选择求解器和求解方法，ANSYS Workbench提供了多个求解器选项，例如基于有限元的求解器和基于有限体积的求解器。

求解过程中，可以监控计算结果的收敛情况，将其与实际情况进行比较，以验证模拟结果的准确性和可靠性。

工程应用实例：基于ANSYS Workbench的流固耦合计算在许多工程领域都有广泛的应用。

以下以汽车空气动力学为例进行说明。

在汽车设计中，空气动力学是一个非常重要的研究方向。

基于ANSYS Workbench的叶轮流固耦合分析李强;刘霞;赵辉【摘要】为了分析叶轮在工作条件下的受力、变形情况,需要对叶轮进行流固耦合分析.叶轮的叶片均布在轮毂上是圆周阵列的结构,可选择其中一个叶片进行分析.叶轮在流场中变形相对流场整体尺寸很小,因此可忽略叶轮对流场的影响,从而采用单向流固耦合分析方法.这样既简化了结构,又减少了计算时间.%In order to analyze the stress, deformation of impeller under the working conditions, it was necessary that doing fluidsolid interaction analysis on the impeller.Because the impeller blade uniformly distributed on the hub is the structure of the circular array,it can be realized that choosing one of the blades to analyze,the impeller deformation relative to the flow field in the flow field in the overall size is verys mall,so ignoring the influence of impeller flow field is allowed,using one way FSI analysis method can not only simplify the structure,but also reduce the computation time.【期刊名称】《新技术新工艺》【年(卷),期】2017(000)002【总页数】4页(P61-64)【关键词】叶轮;流固耦合;叶片;ANSYSWorkbench【作者】李强;刘霞;赵辉【作者单位】新疆工程学院机械工程系,新疆乌鲁木齐 830011;新疆工程学院机械工程系,新疆乌鲁木齐 830011;新疆工程学院机械工程系,新疆乌鲁木齐830011【正文语种】中文【中图分类】TP391.9叶轮主要由叶片和轮毂组成，是风机的关键零件。

基于ANSYS Workbench叶轮叶片流固耦合分析褚鹏飞;张育斌;薛倩倩【摘要】以离心泵叶轮为研究对象，设定不同的两种工况（120/160L/s），基于Navier-Stokes方程和SST k-棕湍流模型，构建两者的内流场模型，次而根据其受力建立叶轮叶片的静力平衡方程，设置边界条件，施加载荷，最后求解得出结果。

在流场的数值模拟中，由于考虑到离心力及流场对叶片的表面压力的影响，将内流场网格连接CFX模组进行流场模拟。

在结构场中，导入CFX计算得出的水压力数值，最后求解得到叶片在两个工况下的应力应变情况。

分析结果表明，叶轮叶片都能在两种工况下正常的运行。

%The research object in this paper is centrifugal impeller. Two differentoperating conditions (120/160L/s)are set. The internal flow field model of the two operating conditions are established based on Navier-Stokes equation and SST k-ωturbulence model. And then the static equilibriumequation of the impeller blades is built according to the stress to setboundary condition and add load. Finally the result is calculated. In fluidnumerical simulation, as a result of considering the influence of centrifugalforce and rotating fluid on the pressure for blades, flow field simulation iscarried out to the internal flow field grid connection CFX module. Import the waterpressure value calculated by CFX in structure field. Finally the stress-straincondition of the blade under the two working conditions are obtained. Theresults show that the impeller blades can run normally in two conditions.【期刊名称】《价值工程》【年(卷),期】2015(000)015【总页数】4页(P82-84,85)【关键词】离心泵;叶片;流固耦合;CFX;应力应变【作者】褚鹏飞;张育斌;薛倩倩【作者单位】宁波大红鹰学院机械与电气工程学院，宁波315175;宁波大红鹰学院机械与电气工程学院，宁波315175; 西安交通大学机械制造系统工程国家重点实验室，西安710049;宁波大红鹰学院机械与电气工程学院，宁波315175【正文语种】中文【中图分类】TK830 引言随着农业现代化战略的提出，以前“傻大粗”水泵务必要向“高精尖”迈进，各项指标对离心泵的性能提出了越来越高的要求，如偏工况稳定运行的要求、低振动噪声的要求和高可靠性要求等。

在航空中ANSYS CFX流固耦合模拟的应用如今计算流体力学(CFD)已经发展成为分析工业设备外部和内部流动的可靠工具，其所面临的新挑战是对于涉及不同物理现象的多物理场的模拟。

一个重要的例子是流动与周围固体结构的干扰。

干扰可以是流体作用力与固体变形的力学耦合，也可以是流固界面之间温度和热通量的热耦合。

一个典型的例子是机翼或叶片颤振力学耦合系统的数值模拟。

在本文的研究中，ANSYS公司的两个软件包ANSYS和CFX被用于结构和流动力学耦合的模拟。

ANSYS是多用途非线性的有限元求解器，用于计算固体结构和非固体结构(例如，静电场、静磁场、声学)。

CFX是通用的CFD代码，以高鲁棒性和高精度的流动数值算法、高级湍流模式和多种复杂物理模型而著称。

ANSYS CFX软件介绍在CFX中，NS方程组采用守恒形式的有限体积法来离散，时间采用隐格式，可以计算混合网格和非结构网格，网格单元可以是六面体型、棱柱型、楔型和四面体型。

在每个网格节点周围构造控制体，通量通过位于两个控制体界面上的结合点来计算。

离散方程采用有界的高精度对流格式来求解。

通过Rhie和Chow 的算法来计算质量流量，以保证压力速度耦合。

离散方程组通过由Raw发展的耦合代数多重网格法求解。

该方法的数值能力随参与计算的网格节点的数量增加而线性增加。

定常计算采用时间迭代法，直到达到用户指定的收敛标准。

对于非定常计算，迭代程序在每个时间步内更新非线性系数，而时间步由外层循环来推进。

由于力学耦合，将导致流体和固体之间的界面发生移动。

因此，离散方程必须被拓展以允许网格移动和网格变形。

这种拓展通过空间守恒律来实现。

壁面网格节点界面的移动需要重新计算求解域内部网格节点的位置，可以通过求解描述网格变形的拉普拉斯方程来实现，这类似于网格光顺所做的操作。

它是描述动网格运动的经典粘弹动力学方程的简化形式。

如果网格严重变形，光顺网格的方法不足以提供高质量的网格。

在这种情况下，必须建立拥有不同网格拓扑结构的新网格，在下一时间步，通过二阶插值将求解变量插值到新网格节点上。

流固耦合问题的数值模拟与优化流固耦合问题是指在流体流动中，流体与固体之间存在相互作用的现象。

这种问题在工程领域中非常常见，例如风洞试验、水下结构物的设计等。

为了解决这类问题，数值模拟和优化方法被广泛应用。

数值模拟是一种基于数学模型和计算方法的仿真技术，可以对流固耦合问题进行模拟和分析。

数值模拟方法通常基于流体力学和固体力学的基本方程，通过数值离散和迭代计算来求解。

其中，流体力学方程主要包括质量守恒、动量守恒和能量守恒方程，而固体力学方程则包括力平衡和应变-应力关系等。

通过将这些方程进行离散化，并采用适当的数值方法，如有限差分法、有限元法等，可以得到流体流动和固体变形的数值解。

在流固耦合问题的数值模拟中，一般需要进行以下几个步骤：1. 建立数学模型：根据实际问题的特点，建立流体力学和固体力学的数学模型。

这包括确定边界条件、材料参数和几何形状等。

2. 离散化：将数学模型进行离散化处理，将连续的物理过程转化为离散的计算问题。

这一步通常采用有限差分法、有限元法等方法。

3. 数值求解：通过迭代计算，求解离散化后的数学模型。

这一步需要选择适当的数值方法和求解算法，并进行计算。

4. 后处理：对求解结果进行分析和可视化，评估模拟结果的准确性和可靠性。

这一步通常包括绘制流场和应力场的分布图、计算力学指标等。

数值模拟方法在流固耦合问题的研究中发挥了重要作用，可以帮助工程师和科研人员更好地理解和预测流体流动和固体变形的行为。

然而，由于流固耦合问题的复杂性，数值模拟方法存在一些局限性，如计算精度受到网格尺寸和时间步长的限制、计算成本较高等。

为了解决这些问题，优化方法被引入到流固耦合问题的研究中。

优化方法是一种通过改变设计参数以达到最优解的技术。

在流固耦合问题中，优化方法可以应用于优化流体流动和固体结构的设计，以满足特定的性能指标，如最小阻力、最大承载能力等。

优化方法在流固耦合问题中的应用通常包括以下几个步骤：1. 设计变量的选择：根据实际问题的要求，选择合适的设计变量。

风力机叶片流固耦合数值模拟流体动力学基本方程：流体动力学基本方程包括质量守恒方程、动量守恒方程和能量守恒方程。

这些方程描述了流体在运动过程中的物理量守恒关系。

结构动力学基本方程：结构动力学基本方程包括弹性力学基本方程、动力学基本方程和本构关系等。

这些方程描述了固体在力学作用下的变形和应力响应。

流固耦合界面条件：流固耦合界面条件包括流体与固体之间的压力、位移和温度等物理量的匹配关系。

这些条件描述了流体与固体之间的相互作用和能量交换。

风力机叶片流固耦合数值模拟方法基于有限元方法的流固耦合数值模拟：该方法将风力机叶片离散成一系列小的单元，通过对每个单元进行流固耦合分析，得到整个风力机叶片在流体作用下的动态响应。

基于有限体积方法的流固耦合数值模拟：该方法将风力机叶片包围在一个系列的计算网格中，通过对每个网格进行流固耦合分析，得到整个风力机叶片在流体作用下的动态响应。

基于无网格方法的流固耦合数值模拟：该方法不需要对风力机叶片进行离散化处理，而是通过在空间中分布一系列的点，通过对这些点的流固耦合分析，得到整个风力机叶片在流体作用下的动态响应。

风力机叶片流固耦合数值模拟应用风力机叶片设计：通过流固耦合数值模拟，可以模拟出不同设计方案的风力机叶片在各种风速、风向和湍流度条件下的性能表现，从而优化设计参数和提高效率。

风力机叶片疲劳分析：通过流固耦合数值模拟，可以模拟出风力机叶片在各种工况下的疲劳损伤过程和失效模式，从而评估其使用寿命和可靠性。

风力机系统动态特性分析：通过流固耦合数值模拟，可以模拟出整个风力机系统的动态特性和稳定性表现，从而优化控制系统和降低运行风险。

结论风力机叶片流固耦合数值模拟是风力发电机设计和优化过程中的重要技术手段，可以模拟出风力机叶片在各种工况下的性能表现和动态响应。

本文介绍了流固耦合数值模拟的基本原理、方法和应用，希望能够对大家有所帮助。

随着全球对可再生能源需求的不断增长，风力发电作为一种清洁、可持续的能源形式，已经得到了广泛应用。

ansys 小球跌落的流固耦合ANSYS是一种流体和固体力学仿真软件，可用于模拟各种流固耦合问题。

在此，我们将探讨小球跌落的流固耦合模拟。

小球跌落是一个经典的物理实验，它可以用于研究物体的运动学和动力学特性。

在这个实验中，我们将一个小球从一定高度自由落下，并观察其在空气中的运动状态。

由于空气的存在，小球受到了空气阻力的影响，这将影响小球的运动。

因此，我们需要进行流固耦合模拟来研究小球的运动状态。

在ANSYS中，我们可以使用FLUENT模块来模拟空气流动。

首先，我们需要创建一个三维模型，包括小球和周围的空气。

然后，我们需要定义空气的物理特性，如密度、粘度和温度等。

接下来，我们需要定义边界条件，如入口速度和出口压力等。

最后，我们可以运行模拟并观察空气流动的结果。

接下来，我们需要使用ANSYS中的Mechanical模块来模拟小球的运动。

我们需要将小球的模型导入Mechanical中，并定义其物理特性，如材料、密度和弹性模量等。

然后，我们需要定义边界条件，如重力和接触条件等。

最后，我们可以运行模拟并观察小球的运动状态。

在进行流固耦合模拟时，我们需要将FLUENT和Mechanical模块进行耦合。

这可以通过ANSYS Workbench中的Multi-FieldSolver实现。

在Multi-Field Solver中，我们需要定义FLUENT和Mechanical之间的耦合条件，如流体力和固体位移等。

然后，我们可以运行模拟并观察小球在空气中的运动状态，以及其与周围空气的相互作用。

在模拟小球跌落的流固耦合问题时，我们需要考虑以下因素：1.空气阻力：空气阻力将影响小球的运动状态，因此我们需要对空气流动进行准确的模拟。

2.重力：重力是小球运动的驱动力，我们需要准确地定义重力的作用。

3.接触：小球与地面的接触将影响其运动状态，因此我们需要准确地定义接触条件。

4.材料特性：小球的材料特性将影响其弹性和变形，我们需要准确地定义材料特性。
