半导体与电子器件PN结与二极管半导体与电子器件一直是电子科技领域的重要组成部分，其中PN 结与二极管是半导体器件中常见且关键的元件。
本文将介绍PN结和二极管的基本原理、结构以及主要应用。

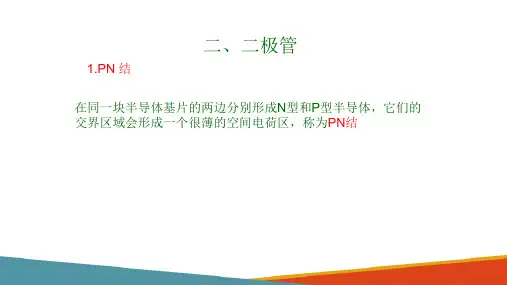

一、PN结的基本原理和结构PN结是由P型半导体和N型半导体的结合形成的。
P型半导体中的杂质原子掺入了三价元素，如硼（B）元素，使得半导体中存在电子空穴对，形成P型半导体；N型半导体则是通过掺入五价元素，如磷（P）元素，引入多余的电子而形成。
当P型和N型半导体相接触时，由于浓度差异，会出现电子从N型半导体转移到P型半导体的趋势，形成一个电子亏损区和一个电子富集区，即PN结。
PN结的结构可以简单分为P区、N区和结区。
P区富集了电子空穴对，N区则富集了自由电子。
结区是PN结最关键的部分，由于P区富电子空穴对，N区富自由电子，两者通过扩散在结区发生重组，形成电子亏损区和电子富集区。
这种扩散导致在PN结附近出现自愿产生的电场，并在不同的电势下形成一个势垒。
这个势垒阻碍了电子和空穴进入对方区域，从而形成了PN结的特性。
二、二极管的基本原理和结构二极管是基于PN结构的半导体器件，具有两个电极，分别为阴极（Cathode）和阳极（Anode）。
二极管可分为正向偏置和反向偏置两种状态，取决于电压的极性。
1. 正向偏置在正向偏置下，即将正电压施加在P区，负电压施加在N区。
这样，电子从N区跨越PN结进入P区，同时空穴从P区进入N区，两者在PN结重组后均得到补偿。
在正向偏置下，PN结的势垒得到降低，电流可以流通，形成导通状态。
二极管此时表现为低电阻状态，允许电流通过。
2. 反向偏置在反向偏置下，即将正电压施加在N区，负电压施加在P区。
这样，电子会受到势垒的阻碍无法通过，空穴也无法进入N区。
因此，在反向偏置下，PN结的势垒增加，形成一个高电阻状态，阻止电流流过，此时二极管处于关闭状态。
三、PN结和二极管的应用PN结作为半导体的基本结构，广泛应用于各种电子器件中，包括二极管、三极管、场效应管等。

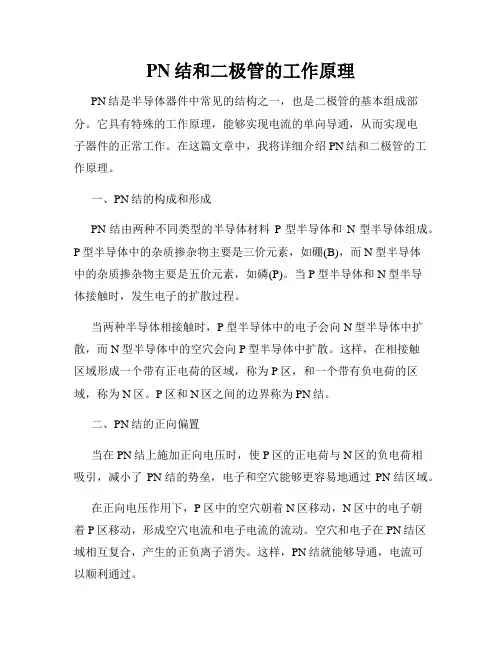

PN结和二极管的工作原理PN结是半导体器件中常见的结构之一，也是二极管的基本组成部分。
它具有特殊的工作原理，能够实现电流的单向导通，从而实现电子器件的正常工作。
在这篇文章中，我将详细介绍PN结和二极管的工作原理。
一、PN结的构成和形成PN结由两种不同类型的半导体材料P型半导体和N型半导体组成。
P型半导体中的杂质掺杂物主要是三价元素，如硼(B)，而N型半导体中的杂质掺杂物主要是五价元素，如磷(P)。
当P型半导体和N型半导体接触时，发生电子的扩散过程。
当两种半导体相接触时，P型半导体中的电子会向N型半导体中扩散，而N型半导体中的空穴会向P型半导体中扩散。
这样，在相接触区域形成一个带有正电荷的区域，称为P区，和一个带有负电荷的区域，称为N区。
P区和N区之间的边界称为PN结。
二、PN结的正向偏置当在PN结上施加正向电压时，使P区的正电荷与N区的负电荷相吸引，减小了PN结的势垒，电子和空穴能够更容易地通过PN结区域。
在正向电压作用下，P区中的空穴朝着N区移动，N区中的电子朝着P区移动，形成空穴电流和电子电流的流动。
空穴和电子在PN结区域相互复合，产生的正负离子消失。
这样，PN结就能够导通，电流可以顺利通过。
三、PN结的反向偏置当在PN结上施加反向电压时，使P区的负电荷与N区的正电荷相吸引，增加了PN结的势垒，形成一个更大的阻碍电流流动的势垒。
在反向电压作用下，PN结的势垒增大，电子和空穴被阻止穿越PN 结区域，电流无法通过PN结。
只有当反向电压超过PN结的击穿电压时，才会发生击穿现象，电流才能够通过PN结。
四、二极管的工作原理二极管是一种基于PN结构的电子器件，它具有单向导电特性。
当二极管的正极施加正向电压，负极施加反向电压时，二极管处于正向偏置状态；当二极管的正极施加反向电压，负极施加正向电压时，二极管处于反向偏置状态。
在正向偏置状态下，二极管导通，电流可以从P区流向N区，实现低阻抗。
在反向偏置状态下，二极管截止，电流无法通过，形成高阻抗。
什么是PN结和二极管PN结是半导体物理学中的一个基本概念，它是由P型半导体和N型半导体接触在一起形成的结构。
在P型半导体中，空穴是多数载流子，而在N型半导体中，电子是多数载流子。
当P型和N型半导体接触时，N型半导体中的电子会向P型半导体中的空穴移动，形成大量的电子-空穴对，这些电子-空穴对称为载流子。
由于载流子的数量大大超过了原来的数量，所以形成了电荷不平衡，产生了电场，这个电场阻止了电子和空穴的进一步扩散，最终达到了一种电荷分布的平衡状态，形成了PN结。
二极管是一种基于PN结的半导体器件，它具有单向导电性。
当二极管的正极连接到高电位，负极连接到低电位时，PN结处于正向偏置状态，此时电子和空穴会大量移动，形成电流，二极管导通。
而当正极连接到低电位，负极连接到高电位时，PN结处于反向偏置状态，此时电场会阻止电子和空穴的移动，二极管截止，不形成电流。
二极管广泛应用于电子电路中，如整流、调制、稳压、信号检测等。
它们是现代电子技术中不可或缺的基本元件之一。
习题及方法：1.习题：PN结的形成过程中，为什么会产生电场？解题方法：回顾PN结的形成过程，分析P型和N型半导体接触时电荷不平衡的原因，以及电场的作用。
答案：PN结形成过程中，由于P型半导体中的空穴和N型半导体中的电子大量移动，形成了电子-空穴对。
这些电子-空穴对使得PN结区域内的电荷分布不平衡，产生了电场。
电场的作用是阻止电子和空穴的进一步扩散，最终达到电荷分布的平衡状态。
2.习题：二极管在正向偏置和反向偏置状态下，分别会发生什么现象？解题方法：分析二极管的正向偏置和反向偏置过程，以及对应的电荷分布和电流情况。
答案：在正向偏置状态下，二极管的正极连接到高电位，负极连接到低电位。
此时，PN结中的电场减弱，电子和空穴大量移动，形成电流，二极管导通。
在反向偏置状态下，二极管的正极连接到低电位，负极连接到高电位。
此时，PN结中的电场增强，阻止了电子和空穴的移动，二极管截止，不形成电流。
半导体基础PN结与二极管的应用半导体技术是当代电子领域中最为重要的基础技术之一。
其中，PN 结和二极管作为半导体器件中的重要组成部分，发挥着至关重要的作用。
本文将介绍半导体基础PN结的原理及其在二极管中的应用。
一、半导体基础PN结原理PN结是由n型和p型半导体材料的结合而形成的。
其中，n型半导体与p型半导体的性质有着明显的区别。
1. n型半导体：在n型半导体中，材料中的杂质原子掺入了导电能力较强的杂原子，如磷（P）或砷（As）。
这些杂原子具有多余的电子，因此在外加电场的作用下，这些电子能够自由地移动，形成电流。
2. p型半导体：与n型半导体相反，p型半导体中的杂原子通常是掺入了硼（B）或铝（Al）等元素。
这些杂原子缺少电子，因此在外加电场的作用下，它们会吸引材料中的电子，形成称为“空穴”的空缺。
当n型半导体和p型半导体相互接触时，形成PN结。
由于电子流动的方向与空穴流动的方向相反，PN结会产生一个电场，这个电场阻碍电子和空穴的再次扩散。
由于这个电场，PN结具有单向导电性，即在正向偏置时能够导电，而在反向偏置时则不能导电。
二、二极管基于PN结的特性，可以制造出一种叫做二极管的器件。
二极管是半导体电子学中最简单也是最常用的器件之一。
它由一个PN结构成，具有两个引线（即正极和负极）。
1. 正向偏置二极管：在正向偏置情况下，即将正极连接到p区，负极连接到n区时，PN结处的电场会减小，从而使电子和空穴越过PN 结。
电流可以自由地流动，因此二极管可以导电。
2. 反向偏置二极管：在反向偏置情况下，即将正极连接到n区，负极连接到p区时，PN结处的电场会增大，从而阻碍电子和空穴的扩散。
此时，几乎没有电流通过二极管，因此二极管处于截止状态。
三、二极管的应用二极管由于其独特的特性，在电子领域中有广泛的应用。
1. 整流器：二极管可以用作整流器，即将交流信号转换为直流信号。
通过适当连接多个二极管，可以制造出多级整流电路，用于变压器和电源的设计。
半导体与电子器件PN结与二极管的工作原理半导体技术在现代电子领域扮演着重要的角色，而其中的PN结与二极管更是半导体器件中的关键组成部分。
本文将围绕半导体与电子器件PN结与二极管的工作原理展开讨论，旨在帮助读者更好地理解这些关键概念。
一、半导体基础在深入探讨PN结与二极管的工作原理之前，我们先来了解一些半导体基础知识。
半导体属于一类介于导体与绝缘体之间的材料，其导电性能可以通过控制材料的掺杂程度得到调节。
常见的半导体材料有硅（Si）和砷化镓（GaAs）等。
半导体材料的晶体结构具有共价键和离子键的特点。
晶体中的原子通过共享电子形成共价键，这种结构使半导体具有一定的导电性。
同时，通过掺杂材料的方法，可以在半导体中引入杂质，使其导电性进一步增强或减弱。
二、PN结的形成PN结是由P型半导体和N型半导体通过特定方式连接形成的结构。
P型半导体中的杂质被称为“受主”，它的杂质原子会提供电子接受的空位。
而N型半导体中的杂质则被称为“施主”，它的杂质原子会提供额外的自由电子。
当P型半导体和N型半导体相互接触时，由于电荷的重新分布，形成了电场。
这个电场会阻碍杂质离子的扩散，形成一个局部电荷密度差异的区域，即PN结。
在PN结两侧形成的电场区域称为耗尽层。
三、PN结的工作原理PN结的工作原理可以通过正向偏置和反向偏置两种情况来描述。
1. 正向偏置在正向偏置的情况下，将P区的正电荷端与N区的负电荷端相连接，形成正向电压。
这种情况下，电子从N区向P区内部流动，空穴从P区向N区内部流动，形成电流。
正向偏置时，PN结的耗尽层会变窄，电流能够通过。
2. 反向偏置在反向偏置的情况下，将P区的负电荷端与N区的正电荷端相连接，形成反向电压。
这种情况下，PN结的耗尽层会变宽，形成一个高阻抗区域。
这个高阻抗区域会阻碍电荷的流动，电流基本上被禁止通过。
四、二极管的工作原理二极管是由PN结组成的一种最基本的半导体器件。
它具有两个引脚，分别为“正极”（阳极）和“负极”（阴极）。
