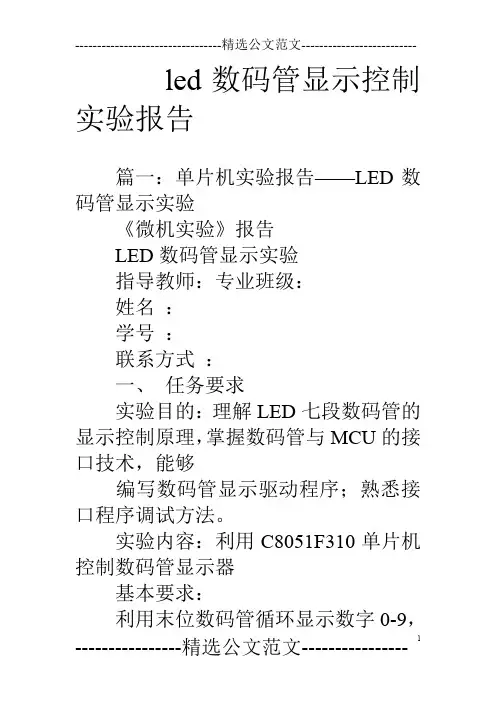

单片机实验报告——LED数码管显示实验
- 格式：doc
- 大小：1.64 MB
- 文档页数：18
《微机实验》报告LED数码管显示实验指导教师：专业班级：姓名：学号：联系方式：一、任务要求实验目的：理解LED七段数码管的显示控制原理，掌握数码管与MCU的接口技术，能够编写数码管显示驱动程序；熟悉接口程序调试方法。
实验内容：利用C8051F310单片机控制数码管显示器基本要求：利用末位数码管循环显示数字0-9，显示切换频率为1Hz。
提高要求：在4位数码管显示器上依次显示当天时期和时间，显示格式如下：yyyy (年份)mm.dd（月份.日）hh.mm（小时.分钟）思考题：数码管采用动态驱动方式时刷新频率应如何选择？为什么？二、设计思路C8051F310单片机片上晶振为24.5MHz,采用8分频后为3.0625MHz ，输入时钟信号采用48个机器周期。
0到9对应的断码为：FCH、60H、DAH、F2H、66H、B6H、BEH、E0H、FEH、F6H 基础部分：由于只需要用末位数码管显示，不需要改变位码，所以只需要采用LED的静态显示。
采用查表的方法，通过循环结构，每次循环查找数据表下一地址，循环十次后重新开始循环。
每次循环延时1s，采用定时器0定时方式1。
提高部分：四个数码管都要显示，所以采用LED的动态显示。
由于数码管的位选由P0.7、P0.6控制，P0端口的其他引脚都没用到，所以对P0端口初始化赋00H，每次循环加40H、选中下一位，四次后十六进制溢出，P0端口变又为00H回到第一个数码管。
每位数码管显示一个段码后都延时1ms（否则数码管太亮，刺眼）采用定时器0定时方式1，依然采用查表法改变段码值。
通过循环：DJNZ R5,BACKMOV R5,#250DJNZ R4,BACKMOV R4,#8来控制每种模式的切换时间，我采用2s切换一次（8*250*1ms=2s）。
切换模式，可以采用改变查表法的偏移量来实现，没切换一次模式，偏移量加04H，三次后回到初始偏移量，来实现三种模式的循环显示。
三、资源分配基础部分：P0.7、P0.6：控制数码管的位选P1：控制数码管段码的显示R0：控制段选提高部分：P0.7、P0.6：控制数码管的位选P1：控制数码管段码的显示R0：控制位选R1：控制段选R3：用于改变偏移量来切换模式R4、R5：控制循环次数，控制模式切换时间四、流程图基础部分：提高部分五、源代码（含文件头说明、资源使用说明、语句行注释）基础部分：;*********************************************************;Filename:shumaguan.asm;Description: 利用末位数码管循环显示数字0-9，显示切换频率为1Hz。
;Designed by:gxy;Date:2012/11/7;*********************************************************$include (C8051F310.inc)ORG 0000H ；复位入口AJMP MAINORG 000BH ；定时器0中断入口AJMP TIME0MAIN: ACALL Init_Device ；初始化配置MOV P0,#00H ；位选中第一个数码管MOV R0,#00H ；偏移指针初值CLR PSW.1 ；标志位清零SETB EA ；允许总中断SETB ET0 ；允许定时器0中断MOV TMOD,#01H ；定时器0选工作方式1MOV TH0,#06HMOV TL0,#0C6H ；赋初值，定时1sLOOP: MOV A,R0ADD A,#0BH ；加偏移量MOVC A,@A+PC ；查表取，段码MOV P1,A ；段码给P1显示SETB TR0 ；开定时LOOP1: JNB PSW.1,LOOP1 ；等待中断CLR PSW.1INC R0 ；偏移指针加一CJNE R0,#0AH,LOOP3MOV R0,#00H ；偏移指针满10清零AJMP LOOP ；返回DB 0FCH,60H,0DAH,0F2H,66H ；段码数据表：0、1、2、3、4 DB 0B6H,0BEH,0E0H,0FEH,0F6H； 5、6、7、8、9 ;***************************************************************** ; 定时器0中断;***************************************************************** TIME0: SETB PSW.1 ；标志位置一MOV TH0,#06H ；定时器重新赋值MOV TL0,#0C6HLOOP3: CLR TR0 ；关定时RETI;***************************************************************** ;初始化配置;***************************************************************** PCA_Init:anl PCA0MD, #0BFhmov PCA0MD, #000hretTimer_Init:mov TMOD, #001hmov CKCON, #002hretPort_IO_Init:; P0.0 - Unassigned, Open-Drain, Digital; P0.1 - Unassigned, Open-Drain, Digital; P0.2 - Unassigned, Open-Drain, Digital; P0.3 - Unassigned, Open-Drain, Digital; P0.4 - Unassigned, Open-Drain, Digital ; P0.5 - Unassigned, Open-Drain, Digital ; P0.6 - Unassigned, Open-Drain, Digital ; P0.7 - Unassigned, Open-Drain, Digital; P1.0 - Unassigned, Open-Drain, Digital ; P1.1 - Unassigned, Open-Drain, Digital ; P1.2 - Unassigned, Open-Drain, Digital ; P1.3 - Unassigned, Open-Drain, Digital ; P1.4 - Unassigned, Open-Drain, Digital ; P1.5 - Unassigned, Open-Drain, Digital ; P1.6 - Unassigned, Open-Drain, Digital ; P1.7 - Unassigned, Open-Drain, Digital ; P2.0 - Unassigned, Open-Drain, Digital ; P2.1 - Unassigned, Open-Drain, Digital ; P2.2 - Unassigned, Open-Drain, Digital ; P2.3 - Unassigned, Open-Drain, Digital mov XBR1, #040hretInterrupts_Init:mov IE, #002hretInit_Device:lcall PCA_Initlcall Timer_Initlcall Port_IO_Initlcall Interrupts_Initretend提高部分：;*********************************************************;Filename: shumaguan2.asm;Description:在4位数码管显示器上依次显示当天时期和时间，显示格式如下：; 2012 (年份); 12.07（月份.日）; 12.34（小时.分钟）;Designed by:gxy;Date:2012/11/7;*********************************************************$include (C8051F310.inc)ORG 0000HAJMP MAINORG 000BHAJMP TIME0MAIN: ACALL Init_DeviceMOV R0,#00H ;用于位选MOV R1,#00H ;用于段选MOV R2,#22H ;置偏移量，用于控制模式MOV R4,#8MOV R5,#250CLR PSW.1 ；标志位清零SETB EA ；允许总中断SETB ET0 ；允许定时器0中断MOV TMOD,#01H ；定时器0选工作方式1MOV TH0,#0FFHMOV TL0,#0C0H ；定时器赋初值1msBACK: MOV P0,R0 ；位选MOV A,R0ADD A,#40H ；选下一位MOV R0,AMOV A,R1ADD A,R2 ；加偏移量MOVC A,@A+PC ；查表取段码MOV P1,A ；段码给P1显示LOOP: SETB TR0 ；开定时HERE: JNB PSW.1,HERE ；等待中断CLR PSW.1DJNZ R5,BACKMOV R5,#250DJNZ R4,BACKMOV R4,#8 ；循环2000次（2s）MOV A,R2ADD A,#04H ；偏移量加04H，到下一模式段码初值地址 MOV R2,ACJNE R2,#2EH,LOOP2MOV R2,#22H ；加三次后偏移量回到初值LOOP2: AJMP BACK ；返回进入下一模式；段码数据表：DB 0DAH,60H,0FCH,0DAH ； 2102DB 0E0H,0FCH,61H,60H ； 701. 1DB 66H,0F2H,0DBH,60H ； 432. 1;***************************************************************** ; 定时器0中断;***************************************************************** TIME0: MOV TH0,#0FFHMOV TL0,#0C0HCLR TR0SETB PSW.1INC R1 ；偏移指针加一CJNE R1,#04H,LOOPMOV R1,#00H ；偏移指针满04H清零RETI;***************************************************************** ; 初始化配置;***************************************************************** PCA_Init:anl PCA0MD, #0BFhmov PCA0MD, #000hretTimer_Init:mov TMOD, #001hmov CKCON, #002hretPort_IO_Init:; P0.0 - Unassigned, Open-Drain, Digital; P0.1 - Unassigned, Open-Drain, Digital; P0.2 - Unassigned, Open-Drain, Digital; P0.3 - Unassigned, Open-Drain, Digital; P0.4 - Unassigned, Open-Drain, Digital; P0.5 - Unassigned, Open-Drain, Digital; P0.6 - Unassigned, Open-Drain, Digital; P0.7 - Unassigned, Open-Drain, Digital; P1.0 - Unassigned, Open-Drain, Digital; P1.1 - Unassigned, Open-Drain, Digital ; P1.2 - Unassigned, Open-Drain, Digital ; P1.3 - Unassigned, Open-Drain, Digital ; P1.4 - Unassigned, Open-Drain, Digital ; P1.5 - Unassigned, Open-Drain, Digital ; P1.6 - Unassigned, Open-Drain, Digital ; P1.7 - Unassigned, Open-Drain, Digital ; P2.0 - Unassigned, Open-Drain, Digital ; P2.1 - Unassigned, Open-Drain, Digital ; P2.2 - Unassigned, Open-Drain, Digital ; P2.3 - Unassigned, Open-Drain, Digitalmov XBR1, #040hretInterrupts_Init:mov IE, #002hretInit_Device:lcall PCA_Initlcall Timer_Initlcall Port_IO_Initlcall Interrupts_Initretend六、程序测试方法与结果、软件性能分析软件调试总体截图：基础部分：软件运行时，我们发现P0端口为00H,P1端口以依次为FCH、60H、DAH、F2H、66H、B6H、BEH、E0H、FEH、F6H。
