国内外排水系统概况及存在的问题冯茜西南大学资源环境学院，重庆400715摘要：本文主要写了排水体制的概况及国内外排水系统的不同之处,详细写了美国、日本、德国的排水体系，直观的看出了我国与其的差距.并着重指出了我国的排水系统存在的不足之处，针对不足之处，提出了应对的措施。
希望我国的排水系统的向更好更高效发展。
关键词:排水系统；差异；污水排水;雨水排水；The domestic and foreign present situation and existing problems of drainage systemFENG xiCollege of resources and environment， Southwestern University,Chongqing.400715 ChinaAbstrct：In this paper，we write general situation of drainage system and the differences between China and other countries about drainage systerm， detailed written the United States， Japan， Germany， the drainage system, intuitive to see the country and its gap. And highlighted the presence of the country's drainage system deficiencies， for the deficiencies of the proposed measures to deal with。
We hope to our drainage system better and more efficient development。

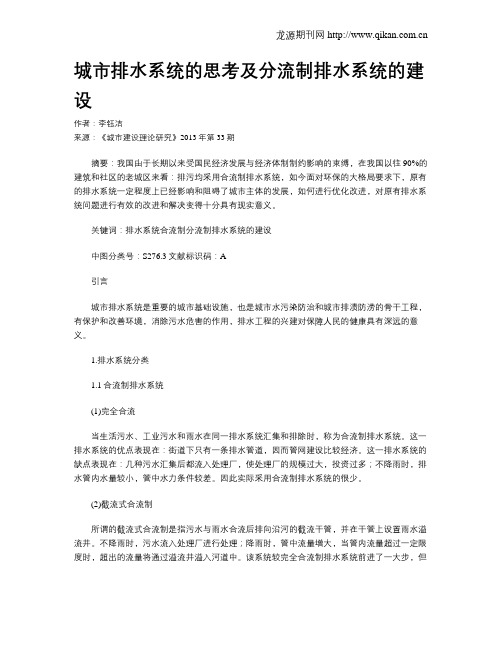

城市排水系统的思考及分流制排水系统的建设作者：李钰洁来源：《城市建设理论研究》2013年第33期摘要：我国由于长期以来受国民经济发展与经济体制制约影响的束缚，在我国以往90%的建筑和社区的老城区来看：排污均采用合流制排水系统，如今面对环保的大格局要求下，原有的排水系统一定程度上已经影响和阻碍了城市主体的发展，如何进行优化改进，对原有排水系统问题进行有效的改进和解决变得十分具有现实意义。
关键词：排水系统合流制分流制排水系统的建设中图分类号：S276.3文献标识码：A引言城市排水系统是重要的城市基础设施，也是城市水污染防治和城市排渍防涝的骨干工程，有保护和改善环境，消除污水危害的作用，排水工程的兴建对保障人民的健康具有深远的意义。
1.排水系统分类1.1合流制排水系统(1)完全合流当生活污水、工业污水和雨水在同一排水系统汇集和排除时，称为合流制排水系统。
这一排水系统的优点表现在：街道下只有一条排水管道，因而管网建设比较经济。
这一排水系统的缺点表现在：几种污水汇集后都流入处理厂，使处理厂的规模过大，投资过多；不降雨时，排水管内水量较小，管中水力条件较差。
因此实际采用合流制排水系统的很少。
(2)截流式合流制所谓的截流式合流制是指污水与雨水合流后排向沿河的截流干管，并在干管上设置雨水溢流井。
不降雨时，污水流入处理厂进行处理；降雨时，管中流量增大，当管内流量超过一定限度时，超出的流量将通过溢流井溢入河道中。
该系统较完全合流制排水系统前进了一大步，但仍有部分混合污水未经处理直接排放，成为水体污染源而使水体遭受污染，这是它的最大缺点。
1.2分流制(1)完全分流制所谓的完全分流制是指生活污水、工业废水和雨水分别以三个管道来排除；或生活污水与水质相类似的工业污水合流，而雨水则流入雨水管道。
这一排水系统的优点表现在：完全分流制系统卫生情况好，管内水力条件也较好，并可以分期建设，减少一次投资带来的资金不足问题。
实际采用的较多。
深圳市排水管网雨污分流改造工程初探摘要：彻底的雨污分流是最大限度的使城市污水集中处理率得到有效提高的办法和策略。
对城市污水进行集中处理，然后达标排放，是减少城市污水对环境造成污染的必要手段。
本文以深圳雨污分流工程为例，通过对深圳排水系统现状进行分析，提出了实现排水系统雨污分流改造的思路和建议。
关键词：排水管网；雨污分流；改造方案中图分类号： s276 文献标识码： a 文章编号：深圳是我国最年轻的一座现代化城市，建市之初在排水方面确定的是采用雨、污分流体制，并按此分流体制进行了排水管理和设施的规划建设。
随着城市三十余年的高速发展，目前全市虽建成市政排水管网总长约6356公里，12座污水处理厂，但城市河流水体还是普遍受到污染——发黑发臭，严重影响了城市整体环境和市民的身心健康。
其原因是每天有近50万吨污水通过雨水管网排入河流水体。
为彻底解决水污染问题，深圳市政府在2006年下定决心首先在特区内开展雨污分流整治工作，并成立了深圳市排水管网清源行动办公室。
一、深圳排水系统现状作为新崛起的改革开放试验特区,深圳的排水规划建设是遵循先进的排水理念,按“雨污分流”原则进行。
这是国家建设部门对新建城市及新区建设的技术要求。
2005年底,深圳市政排水管网总长约6400km,其中特区内约3200km。
通过这些覆盖城市每个角落的“静脉血管”,收集城市污水,输送到城市污水处理厂并通过处理工艺削减以cod为标志的污染物,然后将符合国家排放标准的出水排放到河流海湾或再深度处理回用。
从目前推行情况看,深圳雨污分流的效果并不十分明显,大约有30%的污水仍流进雨水管网。
深圳的排水系统仍然存在者严重的错接乱排、雨污混流现象,不能充分发挥污水收集作用。
在2008年仅对蛇口排水管网的普查中就发现135家独立排水户中有21家存在混流的情况。
蛇口工业区于1979年开始建设,在1983年8月,投资3000多万元修建的第一座污水处理厂开始运行,该厂日处理能力是2万t,采用二级生物氧化沟处理工艺,当时可以将工业区范围内所有的生活污水和工业废水全部处理,服务人口4.5万人,服务面积约9km2,对改善蛇口地区及周边海域的环境质量起了重要的作用。
深圳市正本清源工程重点难点分析摘要：正本清源小区是指经工程措施等手段改造后，小区内雨污水全部得到有效收集，条件充分的严格实行雨污分流，条件欠缺的尽最大力度减少混流程度，排水设施完好、管道畅通，有完备的日常管理维护制度，并通过区水务主管部门验收合格的排水小区。
正本清源工程具有时间紧，体量大，现状排水系统复杂多样，建筑立管改造难度大等特点，本文结合项目实例，从正本清源项目的重点难点出发，对项目方案进行分析。
关键词：正本清源小区工程重点工程难点0.前言实施正本清源工程，旨在从源头上对正本清源小区内错接乱排、雨污混流、污水散排、雨污管网系统不完善等问题进行梳理，使污水在源头得以收集或处理。
同时，雨水进入污水系统使系统内水量骤增，水量超过污水系统过流能力时，将导致污水冒出地面造成大面积的污染。
因此正本清源的目标不仅是杜绝污水进入雨水系统对水体造成污染，同时也要防止大量雨水进入污水系统。
正本清源工程繁琐复杂，在方案阶段应着重分析重点难点，个个击破，使工程实施后达到预期效果。
1.正本清源工程重点1.1确定工作技术路线正本清源工程涉及到多层次的协调内容，包括出户管改造、已建管网的接驳、与拟建管道的协调等内容。
科学、合理的技术路线是工作开展的基础，并是工程方案最终成果的质量保障。
正本清源工程设计技术路线图如下图所示：1.3排水管网改造设计思路排水管网正本清源的目标，是从源头开始把排水系统改造成分流制体制。
由于大部分正本清源小区排水管网建设年代较久远，早期的排水系统多为无序建设，错接乱排、雨污混流现象严重。
不同性质的排水小区如工厂区、住宅区（包括居住小区、城中村）、商用楼、企事业单位的排水现状不尽相同，即使在同一性质的排水小区内，排水现状也千变万化。
正本清源小区排水管道敷设的难度比其他类型排水管线的敷设难度要大很多。
因此，要彻底解决片区内排水系统的一系列问题，针对不同的排水小区不同的排水现状，采取不同的设计思路非常重要。
深圳市分流制排水系统研究曾贤桂张智良（1.深圳市环境保护局广东深圳518001； 2.中钢集团武汉安全环保研究院武汉430081）摘要完全的理想分流制排水体系事实上并不存在，深圳市原来按分流制规划和建设的雨水系统现在实际上已变成了混流制合流系统，即既有分流制，也有合流制，这是与城市发展的不同时期相联系的。
城市中由于各区域自然条件及建设情况的不同，因地制宜地在各区域采用不同的排水体制是合理的。
关键词分流制合流制受纳水体截流倍数A Study on Distributed Flow Drainage System in Shenzhen CityZeng Xiangui 1Zhang ZhiIiang 2（1.Enwironmental Protection Bureau of ShenzhenShenzhen ，Guangdong 518001）AbstractA compIeted and ideaI distributed fIow drainage system does not exist at aII ，the originaI rainwater system pIanned and constructedin accordance with the distributed fIow system in Shenzhen city is actuaIIy changed into the mixed fIow system ，i.e.both distributed fIow sys-tem and confIuent system ，aII these Iinks the different deveIopment stage of the city.As the naturaI conditions and the construction situations of each district of the city are different ，the different drainage system adopted by each district in the Iight of IocaI conditions is reasonabIe.Keywords distributed fIow systemconfIuent systemwater body containmentdamming muItipIe城市雨水、污水排水体制一般分为两类，即合流制与分流制。
城市排水体制的选择是城市排水系统规划中的首要问题。
它影响排水系统的设计、施工、维护和管理，对城市规划和环境保护也影响深远，同时还影响排水系统工程的总投资、初期投资和运行管理费用。
城区的排水体制应根据城市总体规划，环境保护的要求，污水利用处理情况，原有排水设施，水环境容量，地形、气候等条件，从全局出发，通过技术经济比较，综合考虑确定。
1深圳市排水体制现状深圳市排水工程的规划与建设完全采用分流制，但1990年深圳市排水管理部门在对特区内开发建设最早的罗湖、上步两区约25%的雨水管道进行抽查中发现260余处较集中的污水排入点，两区的雨、污水实际上已全部混流。
1995年和2000年底的调查表明，深圳市五大河流即深圳河、茅洲河、观澜河、龙岗河、坪山河等各条河流均达不到地表水V 类标准，甚至特区内的布吉区、新洲河、岗头河等虽经拓宽、清淤、挖深、截污等综合整治，仍有多项水质指标超过地表水V 类标准2~33倍，作为受纳水体的荔枝湖、洪湖、东湖公园人工湖的总氮、总磷分别达到了3.53mg /L 、0.252mg /L ，超过了V 类水体标准。
深圳市南头污水厂建设规模为73.6>104m 3/d ，配套排污管道、泵站等完整的分流制排污系统，于1997年6月建成。
至2000年初，区内供水量已超过60>104m 3/d ，而污水厂2002年的运行记录显示进厂污水量只有26>104m 3/d ，考虑雨水的影响，实际污水收集率仅40%。
深圳市观澜镇新建污水厂一年有余，至今污水管网尚未接入。
时至今日，深圳市全市污水收集率不足70%。
造成这一状况有以下几方面的原因：（1）特区建设之初的雨水、污水系统规划、设计规模偏小，标准偏低，不能满足需要，客观上造成了污水与雨水的混流条件。
（2）规划改变。
如将多层建筑区改建为高层或超高层建筑区，致使污水管道难以承受增加的污水量而将污水接入雨水管道系统中。
有时甚至排水管理部门为了解决污水的出路也不得不将雨、污水系统局部联通。
（3）部分住户为了扩大使用面积擅自将阳台改为厨房或将洗衣机搬至阳台，利用阳台雨水立管排水从而使污水进入雨水系统。
（4）城乡结合部、城镇结合部、城区郊区结合部依旧存在雨、污混流的现象。
（5）绝大部分洗车污水直接流入城市雨水系统。
（6）由于城市建设高速发展，而设计单位及施工企业的管理又不能及时跟上，致使部分环保意识不强的用户将污水出户管或小区污水管就近接入市政雨水系统或将雨水管接入市政污水系统。
从世界各国的发展历程看，在工业化和城市化进展到一定程度的时候，特别是工业化起飞阶段（即经济高速增长期），废物（特别是污水）的排放量和毒性污染将剧增，城市基本上都出现了城市水源污染、水环境破坏和社会公害等情况；而到人均收入3000~5000美元时，污染物排放量得到控制，形势才有所好转。
一般认为在城市化水平为30%时，社会经济发展将处在加速发展时期，此时城市建设速度加快，建设量加大，环境污染问题层出不尽。
目前深圳部分地区正处于这个阶段，因此，理想的分流制排水系统根本就不可能实现。
排水体制的选择应因时因地而宜。
一般新建的排水系·21·工业安全与环保IndustriaI Safety and EnvironmentaI Protection 2004年第30卷第10期October 2004统宜采用分流制，但是若在技术经济比较的基础上，有些新建地区采用合流制也可能合理，如离旧城较近，又靠近污水厂，则可用合流制，同时处理部分雨水。
必须注意到，降雨量较大时，实行合流制排水体制的地域，将有部分点源负荷随溢流带入水体；而实行分流制排水体制的地域，只要可形成径流的降雨，必将把整个地域内的地表污染负荷80%~90%扫入河里。
就是说，两种排水体制的实施，对受纳水体水质都存在负面影响。
!深圳市排水系统改造现阶段，对合流制排水管渠系统改造方式主要有如下四种：改旧合流制为分流制；保留部分合流管，实行分流式合流制；在截流式合流制的基础上，设置合流污水调蓄构筑物；在截流式合流制的基础上，对溢流混合污水进行处理。
现阶段深圳市排水系统要实现彻底分流不仅十分困难，而且也完全没有必要。
根据国内外经验，深圳市采用对市区内作为受纳水体的多条河流和湖区进行截流的办法，收到了一定的成效。
由于超过截流倍数的混合稀释水仍会进入水体。
这就需考虑与降雨径流受地表污染程度以及地表水应达到的水质目标控制值有关的截流倍数。
故合理选取截流倍数是关键。
"国内外截流倍数的取值分析美国早在20世纪60年代末对600多个城市的排水体系所进行的调查结果就表明，保留合流制并增建截流管与将合流制改为分流制的所需投资比为113。
英、法等国家的大部分城市仍保留了合流制体系，其主要河流莱茵河和泰晤士河的水体都得到了很好的保护，主要举措是控制面源污染并保证排入河流之污水的处理率。
而德国在采用分流制的同时还投入了大量资金用于建设对初期雨水进行处理的构筑物并对排入点进行监管和维护。
日本截流管容量一般按计划时间的最大污水量的3倍；英国的习惯做法是截流倍数采用5；德国一般选择的截流容量为高峰日的4倍，其中2倍流到污水处理厂进行处理；美国标准不一，截流倍数采用1.5~5倍；前苏联规范确定：当排入流量大于10m3/S河流时，取1~2；当排入流量为5~ 10m3/S河流时，取3~5。
目前，国内城市截流倍数采用情况：沈阳截流倍数采用2，天津采用3~5，截流管不发生溢流，效果较好。
上海地区采用2.43~2.63截流倍数，环境质量较好，比截流倍数为1的地区有明显的改善。
中国香港地区、广州、东莞等地取1，北京取1~2，重庆取3，昆明取2.5。
国内研究表明：选择2比选1其工程投资和运转费用约增加一倍，但超标河段数量及超标历时却显著降低，充分体现出截流倍数对投资和水环境的显著影响。
根据《室外排水设计规范》编制组的调查，国内一些城市截流倍数一般采用1，对截流污水的处理仅做预处理，有去污作用但去除率有限。
据调查分析，当截流倍数增大时，其投资的增长倍数与环境效益的改善程度相比较，从经济效益上考虑是不合算的。
因此，当合流制排水系统具有排泄能力较大的合流管道，可采用较小的截流倍数，或设置一定容量的雨水调节设施。
截流倍数的确定，主要是依据经济条件和环境要求的合理性，截流倍数越大，其环境受污染的程度越轻，而截流管和基建投资越大。
因此，任何一个设计都必须找到一个合理的截流倍数，这个截流倍数必须兼顾经济和环境两个因素。
由于深圳市地区年降雨量丰富，从建设施工难度及资金筹集等因素考虑，不推荐采用较高的截流倍数，将根据环境敏感程度的差异，采取不同的截流倍数，即深圳市梧桐山河流域取2、其他河流取1。
#深圳市截流倍数的取值基于下述原因，深圳市的截污系统的截流倍数取1：（1）对水质要求严格的受纳水体的截流倍数应取大些，而对水质要求低的水体则截流倍数相应取小一些。
深圳的污水最终受纳水体为珠江海域，而该海域为环境容量较大、对环境敏感性不太强的海域。
该受纳水体对污染物的稀释能力较强，故可选取较小的截流倍数。
（2）深圳人口密度大，截流倍数可取小一些。
因为人口密度大则污水量大，这时较大的截流倍数将令污水厂的规模太大，造成实施困难。
（3）降雨量小的地区一般降雨频率也低，地表积存的污染物也多，故截流倍数应取大些，反之，则可取小值。
深圳市气候温和多雨。
1996~2000年年平均雨量为1819.9mm。
最多的为1997年，年雨量2074.0mm；最少为1996年，只有1 547.4mm。
暴雨是深圳常见的灾害性天气，平均每年有7~ 8场暴雨，日降雨量最大可达367.8mm。
历史上24小时雨量最大达到545.4mm。
因此，从降雨径流的角度看，若截流倍数取1~2，基本可以保证在内河枯水期季节的全部降雨天数，截留量不少于10%以上的降雨径流，仅在每年7~8场暴雨和台风暴雨时，截留量不足10%，不过此时径流量大，对污染物有足够的稀释作用，因而不会明显影响河流的水质。
（4）虽然龙岗、宝安两区多属新、旧城区混居，现状城镇的文明级别不高，相信随着经济的发展，教育的普及，城市的文明程度、人们的环境意识将逐步提高，是可以做到人群卫生习惯良好，不乱倒垃圾，不乱扔废弃物的。
