使用说明中国建筑科学研究院建筑机械化研究分院廊坊凯博新技术开发公司书目 录1、概述及特点····························1 2、性能参数表····························1 3、构造原理简介··························3 4、升降机的安装··························11 5、升降机使用之前························21 6、升降机的操作··························22 7、升降机的润滑··························24 8、升降机的保养和维修····················24 9、调整及磨损极限························30 10、吊笼坠落试验··························33 11、防坠安全器····························33 12、升降机的拆卸··························36 13、主要易损件明细表······················37 14、主要外构件明细表······················37 15、电器系统说明··························381、概述及特点SC200/200多功能升降机是中国建筑科学研究院建筑机械研究分院与廊坊凯博新技术开发公司共同开发研制的新产品，在国内属首创。

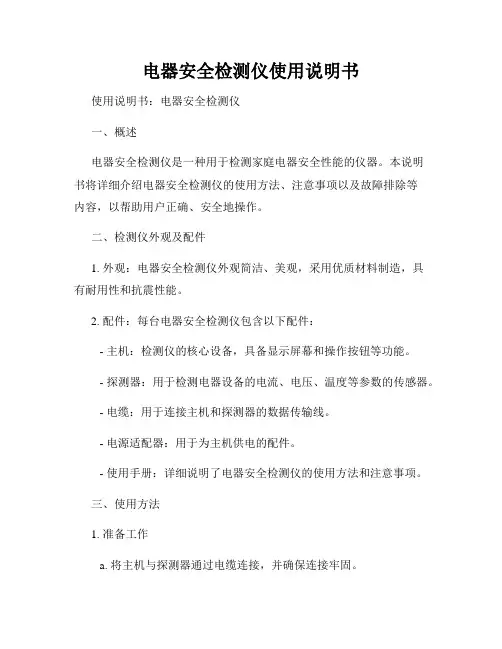

电器安全检测仪使用说明书使用说明书：电器安全检测仪一、概述电器安全检测仪是一种用于检测家庭电器安全性能的仪器。
本说明书将详细介绍电器安全检测仪的使用方法、注意事项以及故障排除等内容，以帮助用户正确、安全地操作。
二、检测仪外观及配件1. 外观：电器安全检测仪外观简洁、美观，采用优质材料制造，具有耐用性和抗震性能。
2. 配件：每台电器安全检测仪包含以下配件：- 主机：检测仪的核心设备，具备显示屏幕和操作按钮等功能。
- 探测器：用于检测电器设备的电流、电压、温度等参数的传感器。
- 电缆：用于连接主机和探测器的数据传输线。
- 电源适配器：用于为主机供电的配件。
- 使用手册：详细说明了电器安全检测仪的使用方法和注意事项。
三、使用方法1. 准备工作a. 将主机与探测器通过电缆连接，并确保连接牢固。
b. 使用电源适配器将主机接通电源，并确保电源稳定。
2. 检测流程a. 打开电器安全检测仪的电源开关，等待主机启动。
b. 在显示屏幕上选择需要检测的电器类型（例如空调、电视等）。
c. 将待测电器插入相应的插座，并确保插头与插座充分接触。
d. 按下开始按钮，电器安全检测仪将开始对电器进行安全性能检测。
e. 检测完成后，电器安全检测仪会在显示屏幕上显示检测结果。
四、注意事项1. 使用环境：请在干燥、通风的室内环境中使用电器安全检测仪，避免接触水和有害气体。
2. 操作规范：请按照使用手册中的操作步骤正确操作电器安全检测仪，避免操作错误导致故障或意外事故。
3. 电源要求：请使用标准电源适配器，并确保电源电压稳定，以免影响仪器正常运行。
4. 定期维护：请定期对电器安全检测仪进行维护，包括清洁、校准等，确保仪器的准确性和稳定性。
五、故障排除1. 电器安全检测仪无法开机：- 检查电源适配器是否连接稳定；- 检查电源开关是否处于开启状态；- 若以上两点正常，则可能是电器安全检测仪故障，请联系售后服务中心。
2. 检测结果异常：- 检查待测电器是否插入正确的插座；- 检查电器的电源线是否良好连接；- 若以上两点正常，则可能是电器本身存在安全隐患，请咨询专业人员进行维修或更换。

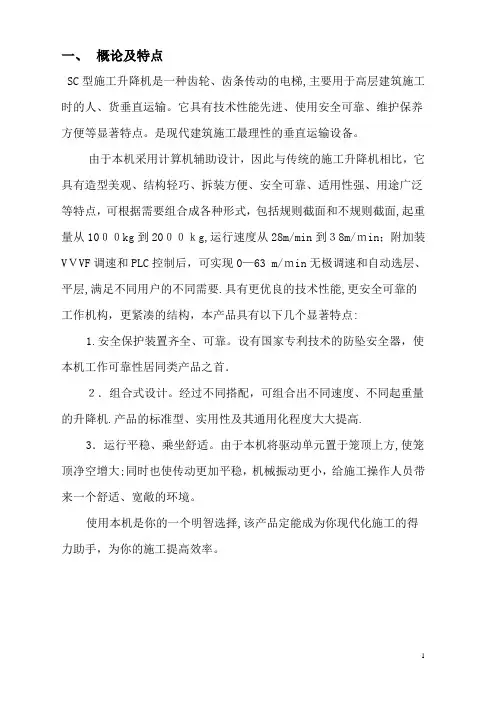

河南中汉建设机械有限公司SC200/200施工升降机使用说明样本目录—、概述 (1)二、技术性能参数 (3)三、构造 (5)四、安装与拆卸 (11)五、运行前的准备 (16)六、运行操作规程 (18)七、升降机的定期检查与保养 (20)八、升降机润滑 (26)九、升降机运行故障及排除方法 (27)十、升降机主要机械部件故障和排除方法 (29)十一、升降机主要易损件明细表 (30)十二、升降机主要外购件明细表 (30)十三、升降机基础图 (31)十四、电气原理图及电气元件明细表 (32)一、概述施工升降机（亦称外用电梯，简称升降机）广泛适用于人员及物料垂直升降运输。
在工业或民用建筑、大型桥梁、竖井中，均为不可缺少的良好运输设备，作为永久或半永久性的还可用于仓库、高塔等不同场合。
该产品较之其它提升机构稳定、安全可靠，不用另设机房井道并且拆装方便、搬运灵活性强等优点，尤其在减轻施工人员的劳动强度、加快工程进度，提高工作效率中，起到明显的作用。
SC200/200型建筑施工升降机是山东富友有限公司研究设计的新产品。
该机设计合理，结构新颖，运行平稳，安全装置齐全可靠，安装维修方便，主要有以下特点：1、传动机构采用三电机驱动形式，使齿轮齿条受力均匀，安全平稳。
2、保证升降机安全运行，电路中设置了过载、限速等安全开关，当运行中发生上述情况时，升降机立即自动避免发生意外事故。
吊笼上各门亦均有限位开关，当任何一门有异常开启时，吊笼均不能启动或立即停止运行。
3、每台吊笼均配备防坠安全器，能十分有效防止吊笼坠落，确保升降机安全可靠的运行。
4、升降机电控系统线路简单，便于操纵及维修保养，且可靠。
升降机正常运行时，可在吊笼内用手柄或按钮操纵升降机运行，在任何需要停车的位置上可随时停车，在上下终端站，上、下终端限位开关控制自动停车，如果上下终端限位开关因故障不起作用时，升降机上设置的极限开关可及时切断电源使其制动。
5、钢结构设计经过科学及严密的计算，达到了结构合理、强度可靠、重量轻的要求。
技术指标产品技术指标如有变化，恕不另行通知。
尺寸½ DIN—144 x 144 x 180.9 mm （5.7 x 5.7 x 7.12 英寸）重量1.7 kg (3.75 lb)合规信息通过 CE 认证（所有传感器类型）。
获得 ETL 根据UL 和 CSA 安全标准认证，可用于一般场合（所有传感器类型）。
数字通信数据传输的可选 Modbus RS485/RS232 或 Profibus DPV1 网络连接数据记录安全数码卡或特殊 RS232 电缆连接器，用于数据记录及进行软件更新保修1 年；2 年 (EU)基本信息对于因本手册中的任何不足或遗漏造成的直接、间接、特别、附带或结果性损失，制造商概不负责。
制造商保留随时更改本手册和手册中描述的产品的权利，如有更改恕不另行通知或承担有关责任。
修订版可在制造商的网站上找到。
扩展手册版本有关更多详情，请参阅本手册扩展版本的光盘。
安全信息在开箱、安装和操作此设备之前，请完整地阅读本手册。
特别要注意所有的危险、警告和注意事项。
否则，可能会对操作者造成严重的人身伤害，或者对设备造成损坏。
要确保本设备所提供的防护措施不受破坏，请不要使用本手册规定之外的方法来使用或者安装本设备。
危险信息使用警告标签请阅读贴在仪器上的所有标签和标记。
如未遵照这些安全标签的指示操作，则可能造成人身伤害或仪器损坏。
Hach 合规认证加拿大有干扰设备管理规范，IECS-003，A 类：制造商支持测试记录留存。
此 A 类数字设备符合加拿大有干扰设备管理规范的所有要求。
Cet appareil numèrique de la classe A respecte toutes les exigences du Rëglement sur le matÈriel brouilleur du Canada.FCC 第 15 部分，“A”类限制制造商支持测试记录留存。
技术指标产品技术指标如有变化，恕不另行通知。
尺寸½ DIN—144 x 144 x 180.9 mm （5.7 x 5.7 x 7.12 英寸）重量1.7 kg (3.75 lb)合规信息通过 CE 认证（所有传感器类型）。
获得 ETL 根据UL 和 CSA 安全标准认证，可用于一般场合（所有传感器类型）。
数字通信数据传输的可选 Modbus RS485/RS232 或 Profibus DPV1 网络连接数据记录安全数码卡或特殊 RS232 电缆连接器，用于数据记录及进行软件更新保修1 年；2 年 (EU)基本信息对于因本手册中的任何不足或遗漏造成的直接、间接、特别、附带或结果性损失，制造商概不负责。
制造商保留随时更改本手册和手册中描述的产品的权利，如有更改恕不另行通知或承担有关责任。
修订版可在制造商的网站上找到。
扩展手册版本有关更多详情，请参阅本手册扩展版本的光盘。
安全信息在开箱、安装和操作此设备之前，请完整地阅读本手册。
特别要注意所有的危险、警告和注意事项。
否则，可能会对操作者造成严重的人身伤害，或者对设备造成损坏。
要确保本设备所提供的防护措施不受破坏，请不要使用本手册规定之外的方法来使用或者安装本设备。
危险信息使用警告标签请阅读贴在仪器上的所有标签和标记。
如未遵照这些安全标签的指示操作，则可能造成人身伤害或仪器损坏。
Hach 合规认证加拿大有干扰设备管理规范，IECS-003，A 类：制造商支持测试记录留存。
此 A 类数字设备符合加拿大有干扰设备管理规范的所有要求。
Cet appareil numèrique de la classe A respecte toutes les exigences du Rëglement sur le matÈriel brouilleur du Canada.FCC 第 15 部分，“A”类限制制造商支持测试记录留存。
目录—、概述 (1)二、技术性能参数 (3)三、构造 (5)四、安装与拆卸 (11)五、运行前的准备 (16)六、运行操作规程 (18)七、升降机的定期检查与保养 (20)八、升降机润滑 (26)九、升降机运行故障及排除方法 (27)十、升降机主要机械部件故障和排除方法 (29)十一、升降机主要易损件明细表 (30)十二、升降机主要外购件明细表 (30)十三、升降机基础图 (31)十四、电气原理图 (32)一、概述施工升降机（亦称外用电梯，简称升降机）广泛适用于人员及物料垂直升降运输。
在工业或民用建筑、大型桥梁、竖井中，均为不可缺少的良好运输设备，作为永久或半永久性的还可用于仓库、高塔等不同场合。
该产品较之其它提升机构稳定、安全可靠，不用另设机房井道并且拆装方便、搬运灵活性强等优点，尤其在减轻施工人员的劳动强度、加快工程进度，提高工作效率中，起到明显的作用。
SC200/200型建筑施工升降机是邢台新恒成机床有限公司研究设计的新产品。
该机设计合理，结构新颖，运行平稳，安全装置齐全可靠，安装维修方便，主要有以下特点：1、传动机构采用三电机驱动形式，使齿轮齿条受力均匀，安全平稳。
2、保证升降机安全运行，电路中设置了过载、限速等安全开关，当运行中发生上述情况时，升降机立即自动避免发生意外事故。
吊笼上各门亦均有限位开关，当任何一门有异常开启时，吊笼均不能启动或立即停止运行。
3、每台吊笼均配备防坠安全器，能十分有效防止吊笼坠落，确保升降机安全可靠的运行。
4、升降机电控系统线路简单，便于操纵及维修保养，且可靠。
升降机正常运行时，可在吊笼内用手柄或按钮操纵升降机运行，在任何需要停车的位置上可随时停车，在上下终端站，上、下终端限位开关控制自动停车，如果上下终端限位开关因故障不起作用时，升降机上设置的极限开关可及时切断电源使其制动。
5、钢结构设计经过科学及严密的计算，达到了结构合理、强度可靠、重量轻的要求。
6、升降机可利用吊笼上的吊杆自行安装或拆卸导轨架。
使用说明书instruction manual陕西易度智能科技有限公司Shaanxi Yidu Intelligence Technology Co., Ltd.地址：陕西省西安市经济技术开发区草滩十路1787微信公众号公司网站基于哈根-泊肃叶定律（Hagen-Poiesuille Law ）设计，该定律描述了在温度、管径等参数一定的情况下，圆管内的不可压缩流体是层流运动状态时，体积流量与压降线性相关。
通过读取层流元件两端的压差信号，计算出体积流量，再对该体积流量进行压力和温度修正，从而获得标准体积流量和质量流量。
微型计算机将测量值与设定值进行对比，根据差值自动调一、工作原理图:产品外观图1 图产品外观图2:图快插接头示意图:卡套接头：卡套接头的安装方法如下图所示，将公头螺母拧到控制器进出口处，将管子接上前卡套、后卡套和螺母，再用扳手拧紧，以保证不漏气。
注意：拧螺母时使用双扳手，一只卡住接头不动，另一只旋转螺母，否则容易引起接头松动，影响密封。
图卡套接头示意图:）VCR 接头：控制器上不直接配备VCR 接头，VCR 即可。
内容1818（０－５）Ｖ／（４－２０）ｍＡ输出＋（０－５）Ｖ／（４－２０）ｍＡ输入＋２４ＶＤＣ－２４ＶＤＣ＋空图卡套—VCR 转接图:（０－５）Ｖ／（４－２０）ｍＡ输入图:控制器显示界面（L）图:控制器显示界面（ml）其中，显示界面具体定义如下：温度：被测工质温度；压力：被测工质绝对压力，支持压力单位切换Ｋｐａ、Ｍｐａ、ＰＳＩ依次切换点击压力区域可切换压力单位；量程：控制器所测最大流量。
图:详细操作界面执行“自动校准”操作时，应确保无气体流动。
长时间在超压力或温度测量上（下）限的工况下工作，会对控制器造成不可逆损伤，导致较大测量误差。
图:高级菜单界面界面图:单一工质选择界面图:详细操作界面图:详细操作界面对洁净，必要时，须在气路中加装过滤器等。
如拆卸，需确保管路内无气体残留。
图:产品主界面图:流量设定界面图:设定方式选择界面若选择屏幕控制，在数字键盘上输入需要控制的目标流量，产品主界面“设定流量”区域显示当前设定的目标流量。
REV. 2.7CS系列200-A,C,D型气体质量流量控制器/质量流量计使 用 手 册2015.12目录控制方式 (20)第一部分产品说明 3.21.1 声明 ................................................... 1 3.3 调零 (20)1.2使用须知 ............................................ 2 3.4 软启动 .. (20)1.3安全注意事项 .................................... 2 3.5 延迟 (21)1.4 概述 ................................................... 3 3.6 阀控制 .. (21)1.5 技术指标 ........................................... 4 3.7 阀类型 .. (21)1.6 标定 ................................................... 5 3.8 多气体多量程 .. (21)1.6.1 标准状况 ........................................ 5 3.9 累积流量 . (21)1.6.2 制造环境 ........................................ 5 3.10 报警 . (22)1.6.3 精度调节 ........................................ 5 3.11 LED指示灯 . (22)第二部分安装第四部分维护2.1 概述 ................................................... 6 4.1 概述 (23)2.2 打开包装 ........................................... 6 4.2 注意事项 . (23)2.3 机械安装 ........................................... 6 4.2.1介质使用要求 (23)2.3.1 概述 ................................................ 6 4.2.2 阀口密封问题 .. (23)2.3.2 安装 ................................................ 13第五部分故障诊断2.3.2.1 1/4″VCR接头安装方法............ 13 5.1 初步检查 . (24)2.3.2.2 双卡套接头的安装方法 ............. 14 5.2 故障检查 . (24)2.4 电气安装 ........................................... 14第六部分保证和服务2.4.1 概述 ................................................ 14 6.1 七星电子有限保证 (25)2.4.2 连接 ................................................ 15 6.2 产品保证 . (25)2.4.3 电缆线选型表以及连接示例 ........ 17 6.3 服务 (26)2.5 工作检查 ........................................... 20 6.4 免责声明 . (27)第三部分功能介绍附录Ⅰ (28)3.1 概述 ................................................... 20附录Ⅱ (31)MASS FLOW CONTROLLER & MASS FLOW METER第1页 共30页气体质量流量控制器和质量流量计使 用 手 册第一部分 产品说明1.1声明《气体质量流量控制器和质量流量计使用手册》版权属于北京七星华创电子股份有限公司(以下简称“七星电子”)专有。
SC200/200多功能施工升降机（变频控制、水塔中应用）使用说明中国建筑科学研究院建筑机械化研究分院廊坊凯博新技术开发公司书目 录1、概述及特点····························1 2、性能参数表····························1 3、构造原理简介··························3 4、升降机的安装··························11 5、升降机使用之前························21 6、升降机的操作··························22 7、升降机的润滑··························24 8、升降机的保养和维修····················24 9、调整及磨损极限························30 10、吊笼坠落试验··························33 11、防坠安全器····························33 12、升降机的拆卸··························36 13、主要易损件明细表······················37 14、主要外构件明细表······················37 15、电器系统说明··························381、概述及特点SC200/200多功能升降机是中国建筑科学研究院建筑机械研究分院与廊坊凯博新技术开发公司共同开发研制的新产品，在国内属首创。

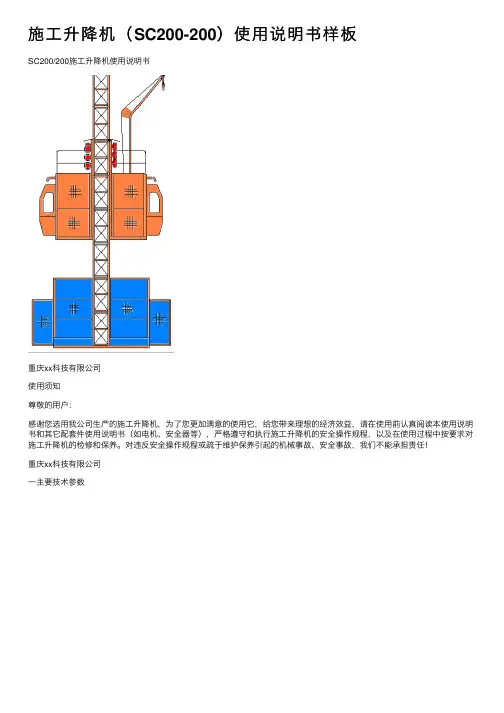

施⼯升降机（SC200-200）使⽤说明书样板SC200/200施⼯升降机使⽤说明书重庆xx科技有限公司使⽤须知尊敬的⽤户：感谢您选⽤我公司⽣产的施⼯升降机，为了您更加满意的使⽤它，给您带来理想的经济效益，请在使⽤前认真阅读本使⽤说明书和其它配套件使⽤说明书（如电机、安全器等），严格遵守和执⾏施⼯升降机的安全操作规程，以及在使⽤过程中按要求对施⼯升降机的检修和保养。
对违反安全操作规程或疏于维护保养引起的机械事故、安全事故，我们不能承担责任！重庆xx科技有限公司⼀主要技术参数(L×W×H)吊笼质量Hoisting cage weightKg 1650×2 1600×2标准节质量Mast section weightKg 170 170整机质量(100m)Standard weightt 22 22对重质量Counterpoise weightKg / /防护等级Protection classic IP5 供电电源Power supply380V/50Hz 吊杆额定载重量Boom rated load200kg图⼀施⼯升降机结构组成⼆基础升降机基础应满⾜基础图中的各项要求，此外，还必须符合当地的有关安全法规。
基础所能承受的载荷不得⼩于P。
基础承载计算P=[吊笼重(kg) +传动系统(kg)+外笼重(kg)+导轨架总重(kg)+对重重(kg) +载重量(kg)]×0.01 ×n(KN)n-安全系数, 考虑动载、⾃重误差及风载对基础的影响，取系数n=2 例：SC200/200型升降机，架设⾼度为100m 吊笼重(双笼)：2×1093kg传动系统(双笼)：2×600kg外笼重：1480kg导轨架总重(共需66节，每节重150kg)：66×150kg吊笼载重量(双笼)：2×2000kg基础承载近似等于P=[(1093×2)+（600×2）+1480+(150×66)+(2000×2)]×0.01×2=375.4KN按能承受最⼤压⼒Pmax=375.4KN⽽制作的基础，则符合升降机的使⽤要求。
