手机漏电流测试操作指导书

文件制修订记录1.0目的/Aim:1.1为泄漏电流测试仪操作实验提供作业指导书,确保泄漏电流测试仪对产品泄漏电流的测量精度。

2.0参考文件/Reference Instruction:2.1智能全自动泄漏电流测试仪用户手册3.0设备/材料/ Equipment/Material:3.1AN96200S智能泄漏电流测试仪(需权威计量部门定期校验并在一定的期限范围内使用) 。

4.0准备/要求/Prepare/Requirement:4.1 将前面板交流输出端子的转换插座接被测设备电源插头,测试端子通过测试探头触及被测设备金属外壳或待测部位; 将后面板交流输入端子与外部电源相连接(用隔离变压器为被测电器供电) ;测试仪电源供电(交流220V)注意接地。

4.2 打开电源开关,仪器进入待机状态。

4.3 按“工作方式“选择键,选择动态或静态泄漏电流测试方式。

4.4 按“预置“键至电流显示窗口数值闪动,用“增”/“减”键预置报警电流值。

4.5 按“预置“键至时间显示窗口数值闪动,用“增”/“减”键预置测试时间值。

4.6 按“预置“键至各窗口数值都不闪动,仪器返回到待机状态,此时所有参数自动记忆,下次开机若测试条件不变则可直接进行测试。

4.7 调整隔离变压器使测试电压符合测试要求。

5.0安全/维护/Safety/Maintenance:5.1 应使用仪器随机附带的专用测试线,以保证测量的准确性。

5.2 在测试状态严禁人体触及带电部位,谨防触电。

6.0操作程序/Operation Process:6.1 按“启动”键后,仪器进入测试状态,输出指示灯亮。

6.2 在动态泄漏和静态泄漏测试过程中,仪器自动切换并测量相线、零线对被测部位的泄漏电流值,测试结束后自动切断输出电压,选取电流较大值作为泄漏电流测量值。

6.3 当实测泄漏电流值小于设定值,仪器测试时间到零后会发出“嘟”的提示音,表示测试合格,同时自动切断输出。

6.4当泄漏电流实测值超过预置电流值时,仪器会发出“嘟－嘟－”报警声,同时报警灯闪烁,并自动切断输出电压,电流显示窗口显示实测泄漏电流值,此时,按一次“停止”键可消除报警声,再按一次“停止”键,仪器返回到待机状态.再按“启动”键可开始下次测试。

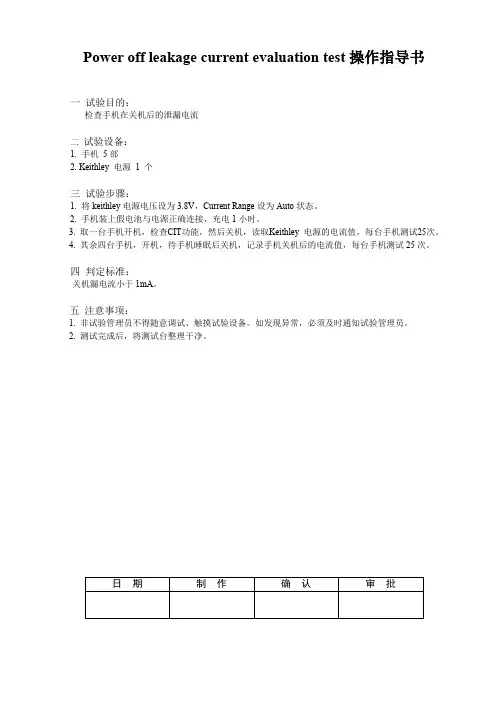

Power off leakage current evaluation test操作指导书
一试验目的：
检查手机在关机后的泄漏电流
二试验设备：
1. 手机5部
2. Keithley 电源1 个
三试验步骤：
1. 将keithley电源电压设为3.8V，Current Range设为Auto状态。

2. 手机装上假电池与电源正确连接，充电1小时。

3. 取一台手机开机，检查CIT功能，然后关机，读取Keithley 电源的电流值，每台手机测试25次。

4. 其余四台手机，开机，待手机睡眠后关机，记录手机关机后的电流值，每台手机测试25次。

四判定标准：
关机漏电流小于1mA。

五注意事项：
1. 非试验管理员不得随意调试、触摸试验设备。

如发现异常，必须及时通知试验管理员。

2. 测试完成后，将测试台整理干净。

工序名称页次第1页 共2页工 具版本V1.0编 制审 核批 准泄漏电流测试作业指导书◆ 注意事项：生效日期1.被测试的产品必须是组装成成品，各部件都连接在一起，不可以是半成品或未组装完成产品。

2.测试过程中，注意仪器正负夹头碰撞造成产品掉漆/刮伤等质量问题。

人员配置1文件编号：成品漏电流测试产品名称:成品安全检测RK2675Y/医用泄漏电流测试仪&锡纸（20c㎡)◆ 作业步骤：步骤一:1.点击电流测试仪黑色电源“开关”打开电源，如图中手指处。

2.按下黑色圈中红色复位按扭复位。

3.确认箭头指示的电压调节按扭为归零状态。

如图中箭头所示向左旋转！4.确认定时器设置的时间为60S(如图中60的绿色字体）。

5.确认图中黑色圈中的按扭为按压状态。

（如图一所示）步骤二:（对地漏电流正常状态：≤0.5mA ）1.将产品控制开关打到”ON”位置。

2.将测试仪正极线（红色）夹在支臂与加热器处的金属表面。

3.将产品电源插头插入测试仪工作电源对应的排插孔内。

（如图二所示）步骤三:1.按下绿色开关STARTUP/开始测试，并确认显示屏测试字体变红。

2.同步用手调节电压旋扭到240V+/-2V 。

3.等待定时器到0时，仪器自动停止，且仪器无报警，表示测试“OK”。

4.并记录测试的漏电流值在记录表格上。

（如图三所示）注意：测试时要确认产品的指示灯是点亮状态确认这些按扭为按下状产品开关打到”ON“正级夹在金属插好排插启动测试，电压调到”240V“工序名称页次第2页 共2页工 具版本V1.0编 制审 核批 准◆ 注意事项：生效日期文件编号：人员配置11.被测试的产品必须是组装成成品，各部件都连接在一起，不可以是半成品或未组装完成产品。

2.测试过程中，注意仪器正负夹头碰撞造成产品掉漆/刮伤等质量问题。

产品名称:成品安全检测RK2675Y/医用泄漏电流测试仪&锡纸（20c㎡)◆ 作业步骤：成品漏电流测试泄漏电流测试作业指导书步骤四:（对地漏电流单一故障状态：≤1mA ）1.点击单一故障按扭（确认弹开）。

泄漏电流测试仪操作规程
《泄漏电流测试仪操作规程》
一、测试前的准备工作
1. 确保测试仪的电源和接地连接正常，无损坏和漏电现象。

2. 检查测试仪的探头和线缆是否完好，无破损和接触不良。

3. 对被测设备进行全面检查，确认无漏电、绝缘破损等现象。

二、测试仪的操作步骤
1. 将测试仪插入被测设备的电源插座，确保测试仪的工作状态正常。

2. 选择适当的测试模式和参数，如直流/交流模式、测试电压等。

3. 将测试仪的探头垂直于被测设备的外壳表面，确保良好接触并进行测试。

4. 观察测试仪的显示结果，记录泄漏电流数值并进行分析。

三、测试后的处理工作
1. 将测试仪的电源关闭，并拔出电源插座。

2. 对测试仪进行清洁和保养，确保设备的性能和使用寿命。

3. 根据测试结果，对被测设备进行维修和处理，消除漏电隐患。

四、注意事项
1. 操作人员需熟练掌握测试仪的使用方法和注意事项，确保操作安全。

2. 在进行测试时，需严格遵守操作规程和操作指南，防止误操作和意外发生。

3. 定期对测试仪进行维护和校准，确保测试结果准确可靠。

4. 对于发现的漏电隐患，需及时通知相关部门进行处理，确保用电安全。

以上就是《泄漏电流测试仪操作规程》，希望大家能够严格遵守相关规定，确保安全生产。

泄漏电流测试仪使用说明1.准备工作a.将泄漏电流测试仪取出，并确保其外观完好无损。

b.查看仪器上的电池电量显示，如果电量较低，需更换电池。

c.确保测试仪与待测设备处于断电状态，且待测设备已接地。

d.查看测试仪上的屏幕，确保显示屏正常且清晰。

2.连接测试仪a.将测试仪的电源线连接到电源插座，并确保电源插座处于工作状态。

b.将测试仪的测试线连接到待测设备的漏电保护插座上。

c.根据测试仪的型号和使用方法，确保连接正确无误。

3.设置测试参数a.打开测试仪的电源开关，待测试仪开机完成后进入正常工作状态。

b.在测试仪的面板上，根据需要进行测试参数的设定。

c.根据待测设备的额定电压和额定电流，设置测试仪的电压和电流范围。

d.根据需要设定测试时间，通常可以选择10秒、30秒、60秒等。

4.进行测试a.将待测设备插入测试仪的测试插座中，并确保设备与测试仪的接触良好。

b.按下测试仪上的测量键，仪器开始进行测试。

c.在测试过程中，测试仪会显示电流值和测试时间，并实时更新测试结果。

d.等待测试时间结束后，测试仪会显示最终的测试结果。

e.如果测试结果显示为合格，则表示待测设备漏电情况正常；如果测试结果显示为不合格，则表示待测设备存在漏电现象。

5.结束测试a.测试完成后，将待测设备从测试仪的测试插座中拔出。

b.关闭测试仪的电源开关。

c.及时清理测试仪上的测试线和插头，保持仪器清洁。

6.注意事项a.在使用测试仪进行测试之前，确保自身和设备处于安全状态，防止电击和其他安全风险。

b.在使用测试仪时，应严格按照测试仪的说明书进行操作，并遵循相关的安全规范和操作规程。

d.定期检查和维护测试仪器，确保其正常工作和准确测量。

e.根据不同的国家和地区标准，设备的漏电电流限值可能有所不同，请参考相关标准进行测试和判断。

以上是泄漏电流测试仪的使用说明，希望能对使用者有所帮助。

泄漏电流测试仪操作作业指导书一．操作说明1-1、.打开电源开关，使仪器工作在“复位”状态下，同时电压调节旋钮回零；1-2、把被测件置于绝缘垫上，电源插头插到泄露仪后面板的插座上，开启电源开关；（如图）1-3如果是WB2675或WB2675C，接上外接工作电源，并开启电源；1-4、设置自动或手动换相状态；（如图）1-5、设置电流自动报警值（如图）1-5-1、按下预置开关；1-5-2、选择所需报警电流量程档；1-5-3、调节漏电流预置电位器到所需报警值（看电流表）;1-6、按一下“启动”键，测试灯亮，此时调节工作电压使其符合被测件要求；（如图）1-7、手动测试—（如图）1-7-1、将定时开关开到“关”的位置，按下启动按钮，测试灯亮，此时仪器进入测试状态，切换相关开关，电流显示窗口分别显示被测件两相位端与外壳之间的泄漏电流值；1-7-2、测试完毕后，按下复位键，测试灯灭，此时被测件为合格。

切断高压输出，测试灯灭，此时被测物合格；1-7-3、如果被测件泄漏电流超过预置值，则仪器自动切断输出电压，同时蜂鸣器报警、超漏指示灯亮，此时被测物为不合格，按下复位键，即可消除报警声；1-8、定时测试—（如图）1-8-1、定时开关开到“开”，拨时间预置拨码盘，设定所需测试时间；1-8-2、按下启动钮，进入测试状态；1-8-3、当定时到，测试电流被切断，被测物为合格；若泄漏电流过大，不到定时时间，超漏灯亮，蜂鸣器报警，被测物为不合格。

按一下复位键，即可消除报警声；1-9、自动测试—（如图）1-9-1、定时与否由用户设置，相位“自动∕手动”置在“自动”状态.；1-9-2、按下启动键，进入测试状态，仪器内部相位每隔2秒自动切换一次，测试状况同上；二．注意事项2-1、请勿在腐蚀性环境中使用仪器（不要在含有腐蚀性液体或气体的地方使用本仪器，否则将对仪器造成伤害）2-2、请勿在爆炸性环境下操作（不在存放易爆品的地方使用本仪器，否则可能危及人身安全）2-3、请勿在严重粉尘环境下使用（本仪器内有大功率发热器件，大量粉尘会影响通风和散热效果）2-4、采用标准的电源擦头座（采用单相250ⅴ／10A三级标准电擦、插座，其接地极必须与地线相连！）2-5、供电电源（打开电源前确保供电电源电压与额定电压相符，本仪器使用的电源标准为AC220V ±10℅，50Hz）2-6、保险丝（为避免火灾及发生事故，请使用标准保险丝【5A】，更换保险丝前，请切断电源和负载。

泄漏电流测试作业指导书Q/JZL.W. QC 0304- 2010 文件类别作业指导文件号泄漏电流测试作业指导书版本号 A0 修改标记无修改次数无编制/日期审核/日期批准/日期执行主体监督主体品质部仪器型号VG2301 泄漏电流测试人员1(0目的规范泄漏电流测试规程，确保产品的电气安全性能符合要求。

2(0范围适用于本厂电水壶成品的泄漏电流测试。

3(0品管部指定设备操作规程并负责制定年度校核计划，负责培训员工上岗，使用部门负责日常使用、保养与自校。

4(0测试步骤4(1测试前准备4(1(1测试前先检查泄漏电流测试仪器各电气部件是否完好，确认OK后按下电源开关,电源指示灯亮。

4(1(2选择泄漏电流量程为0-2mA，按下泄漏电流测试/预置转换按钮;调节泄漏电流预置旋转设置泄漏电流报警值为0.75mA。

4(1(3弹出泄漏电流测试/预置转换按钮，调节调压器的输出电压为产品额定电压的1.06倍233.5V，相位手动/自动转换按钮设置在自动状态，设备处于测试状态。

4(1(4准备状态已设定好后可进行测试。

4(2测试方法4(2(1将需要测试的电水壶成品电源插头插入测试插座，打开电水壶开关。

4(2(2手动测试:A 将定时开关置于“关”的位置，按下启动钮，测试灯亮此时仪器处在泄漏电流测试状态泄漏电流显示窗口显示器具泄漏电流值。

B 测试完毕后，按下复位键，测试灯熄灭此时被测物品为合格。

版本号 A0 实施日期 2010.10.10 页次: 共 2 页第 1 页受控状态分发号C 若被测物泄漏电流大于设定泄漏电流报警值时，则仪器自动切断测试工作电压，测试灯熄灭，同时蜂鸣器报警，超漏指示灯亮，此时被测物不合格，按下复位键，清除警报，回到准备状态。

4(2(3定时测试A 将定时开关置于“开”的位置，并将定时器设定在所需测试时间。

B按下启动钮，测试灯亮此时仪器处在泄漏电流测试状态，定时器倒计时，在定时器数值为0时，测试灯熄灭，此时被测物品为合格，泄漏电流显示窗口显示器具泄漏电流值。

泄漏电流测试仪点检作业指导书1.0目的保证在用泄漏电流测试仪的正常运行，确保产品的安全性能和质量指标，为此对生产线上在用的泄漏电流测试仪实行在线点检作业制度，以下是本作业的有关规定和要求。

2.0范围生产线在用泄漏电流测试仪。

3.0职责检测仪器的使用人员负责对仪器做日常保养和使用前的点检确认，发现测试仪异常时，应立即报告相关管理人员进行处理。

4.0定义无5.0内容5.1 点检装置：点检用电阻、万用表。

5.2 要求5.2.1 所用点检设备应有量值溯源。

5.2.2 点检时根据生产线被检产品的生产工艺技术要求所规定的泄漏电流和电压值进行点检；5.2.3 点检结论记录于专用表格上并注明点检日期、时间和被检泄漏电流测试仪的型号与编号。

5.3 点检操作方法5.3.1 按产品的额定电压和防触电保护类别等将电压值、泄漏电流值设定为规定值。

5.3.2 选择点检电阻，将点检电阻和数字万用表（必要时使用）与泄漏电流测试仪的输出端串联在一起，按下启动按钮开始测试。

根据测量模式（G-L或Ph-L）选择如下接线图接线测试。

5.3.3 判断仪器正常与否：点检测试中，察看泄漏电流测试仪是否能正常判断测试合格与不合格自动报警。

并察看泄漏电流测试仪显示的电流值与数字万用表显示的电流值是否相一致。

如果是，则该仪器是正常的。

如果不是，点检或测试过程中如发现在用泄漏电流测试仪有故障或达不到技术要求时，应停止使用并知会相关人员送相关部门检修，并更换合格的泄漏电流测试仪替代使用。

5.3.4 最大电流应符合：0类、0Ⅰ类和Ⅲ类电器≤0.5mA,Ⅰ类电器≤0.75mA Ⅱ类电器≤0.25mA 。

5.3.5 关闭电源前请先将电压调节至“0V”且复位。

5.3.6 测试前和每4个小时需作空载时电压、泄漏电流、时间的显示确认。

5.3.7 测试时时间、泄漏电流、电压显示正常。

G—L模式点检接线图：图一图二（对示值有争论时用此接线图点检）Ph—L 模式点检接线图：图三图四（对示值有争论时用此接线图点检）5.4 点检周期及结果处理5.4.1 凡生产线在用的泄漏电流测试仪，每天规定点检两次，分上下午进行；点检人员由计量室指定专人负责。

泄漏电流测试仪使用说明一、仪器概述二、仪器操作步骤1.接线准备将泄漏电流测试仪的电源线插入标准电源插座。

根据测试设备的类型选择合适的测试线缆，将测试线缆的一个端口插入泄漏电流测试仪的测试接口，另一个端口连接到待测设备的测试点或电源插座。

2.仪器开机打开泄漏电流测试仪的电源开关，仪器将开始初始化，并显示系统状态。

在一段时间后，待测设备的泄漏电流数值将显示在仪器的屏幕上。

3.设置参数根据测试需要，设置仪器的参数。

如设定测试电压、测试时间、测试模式等。

测试电压是指施加到待测设备上的电压大小，一般可选择低电压（例如50V）或高电压（例如500V）。

测试时间是指持续施加电压的时间，一般可选择几秒到几分钟。

测试模式可以选择自动模式或手动模式，自动模式下仪器会自动进行测试并记录结果，手动模式下需要用户手动触发测试。

4.进行测试确认参数设置正确后，按下测试开始按钮，泄漏电流测试仪将开始施加电压到待测设备上，并开始测量泄漏电流。

在测试过程中，仪器将显示当前测量数值，并在测试结束后显示测试结果。

5.处理测试结果根据需要，将测试结果记录下来或导出到计算机进行进一步处理。

一般来说，泄漏电流是一个相对的数值，所以需要与设备的规格进行比较。

如果测试结果超过了设备规定的泄漏电流范围，说明设备存在泄漏问题，需要进行修理或调整。

三、注意事项1.在进行测试之前，应确保仪器和待测设备的连接正确，并保证连接线缆的质量良好，以免影响测试结果。

2.在测试过程中，应注意安全防护，避免触电风险。

禁止用湿手或脱漆的导线进行测试。

3.在测试之前，应检查待测设备的外部线路是否正确，避免因线路故障导致测试结果不准确。

4.使用仪器时，应按照仪器的规定操作，严禁擅自拆卸或改变仪器的内部结构。

5.使用完毕后，应将仪器关闭并拔掉电源线，以免长时间不使用造成损坏。

作业文件泄漏电流测试仪操作规范页数第1页，共1页1 操作方法：1.1 .接通电源：确定“电压调节”旋钮已置“0”位，然后打开电源开关。

1.2 设定“漏电流值：调节漏电流预置电位器将泄漏电流预置在所需值。

1.3 选择好测试电阻1750Ω或1000Ω。

1.4 按下启动开关调节输出出电压至所需测试电压后复位。

1.5 将被测件插上测试端并启动进行测试，分别测试L或N相，取测试的泄漏电流值大的一个既为所被测件的泄漏电流。

1.6 定时测试，将定时开关置在定时位置，调节定时拔盘开关，设定所需的定时时间，然后按下启动开关，并调节电压调节旋钮使输出电压至所需值。

1.7 手动测试：将定时开关置在定时位置，按下启动开关即可。

1.8 在测试过程中，如果检测到的漏电流值超过设定的漏电流预置时，仪器会自动报警并切断输出电压。

这时只要按下复位开关即可，仪器重新回到待测状态。

1.9 测量中发现仪器出现故障时，应立即切断电源，待排除故障后方可操作。

同时，应把从上次校验仪器以来所检验的产品全重新检验。

1.10 不合格品在测试完毕后应立即送回相应工位返工。

1.11 测试完毕，应将仪表归零，然后及时切断电源，以防止非专业操作人员操作该仪器。

注：泄漏电流测试测量是带电进行测量的，被测电器外壳是带电的，因此测试人员必须十分注意操作规程编制：审核：批准：作业文件电子元器件分析仪操作规范页数第1页，共1页1 开机预热：1.1 插上电源插头，打开电源开关，预热10分钟,待机内达到热平衡后，进行正常测试。

2测量条件的选择：2.1 频率：按“频率”键，依规格书要求选择频率（100HZ、1KHZ、10KHZ），无要求时，按下表选取。

（因本仪器不提供120HZ的频率，当测量条件为120HZ时，近似选100HZ）。

2.2 等效方式：按“方式”键，依规格书选择串联和并联。

当规格书无要求时，依以下原则选择：一般地，对于低值阻抗元件使用串联等效电路，反之，则使用并联等效电路。

漏电流测试作业指导书
一、测试设备
3155型漏电流测试仪
二、测试方法
1.打开漏电流测试仪的电源开关,进入设备设置状态,选择"Class∏",设置机型名及号码,并按"END"键确定返回.
2.进入测试状态,在此显示屏上进行以下操作:
①按"Comp"键,设置漏电流允许值为0.7mA(或2mA).
②按"Filter"键,选定网络滤波器为2K欧.
③按"Lurr"键,选择电流形式为AC Peak (或DC).
④按"Lont"键,选择测试条件为"外壳与地"之间.
⑤按"Meas"键,设置极性及设备状况为正常情况,并选择"自动",按下"Auto"键,在测试中将会自动转到反极性和异常条件下.
3.将被测试机的插头插到漏电流测试仪右侧面的输出插座上.
4.把红色表表笔插到漏电流试验仪的T2端子上.黑色表笔接到T1端子上.
5.按"Start"键将开始测试,测试完后结果将自动显示在显示出来.
6.把红色9170测试表笔插到Table tap孔内.黑色表笔接到天线端子或外壳上.
7.按"Start"键将开始测试,测试完后结果将自动显示在显示出来.
8.设置测试仪把测试结果打印出来.。

J.朗沢于亠Lp -------- 1 ---- -______DU [丿* — __________ _______ _______* 5?二歩＜接线顺序＞将测试盒和测试时电源线接到仪器对应的航空插座上（后面板有卡槽，对应插入即可） 测设备接到测试盒的电源插座上；把测试线的一段接到测试仪前面板测试端上（测试棒口） 线一端插入测试仪后面板上的输入电源插座上，另外一端插在电源插座上；最后将测试电源线接到被测设与测试直接连接的接线都必须在测试仪关机状态下进行，并请按顺序接线。

AN9620XXW 泄露电流测试仪1.目的: 检验产品电气线路在正常工作或施加电压的情况下通过绝缘介质流经大地或设备保护外壳的电流（ mA级），检验产品的电气安全性能。

2.范围: 适用于所有具备安规电气强度测试要求的产品或配件。

3.定义：暂无 4.职责: 测试员负责本循环冲击寿命测试的产品安装、拆卸和过程点检及异常反馈; 审核人员负责试验记录结果或试验过程状态的确认及巡查。

5.内容: 外部接线示意图: e 「事'I/护=士,.]广——匚 ------------- M 上屯:郭*人. ■■LI □ ri ■ t .I'J 怙 R III 蕭凹麥•[厂I 、讪J!価 1!；ag!J --- #3^a h 曰* j■-/V 靜试电坤 /%，旋紧；然后将被;将工作电源备的电源插座上。

测试机台:按＜系统＞键进入下一步参数设置。

测试参数设置待机状态下，按＜设置＞键进入。

可进行：负载电压上、下限、泄露电流上、下限、测试时间等的设置。

此时屏幕上的“ SET”指示灯点亮。

按＜增＞、＜减＞键改变参数，按＜设置＞键进入下一步参数设置。

5.3.4 运行测试按＜START键启动测试，此时前面板右侧的“测试”黄色灯亮起，计时器开始计时，同时屏幕上的“TEST'指示灯点亮。

测试通过前面板右侧的“合格”指示灯亮，同时发出声音提示，屏幕显示“PASS及测试结果。
