晶体三极管的电流放大作用

三极管电流放大原理

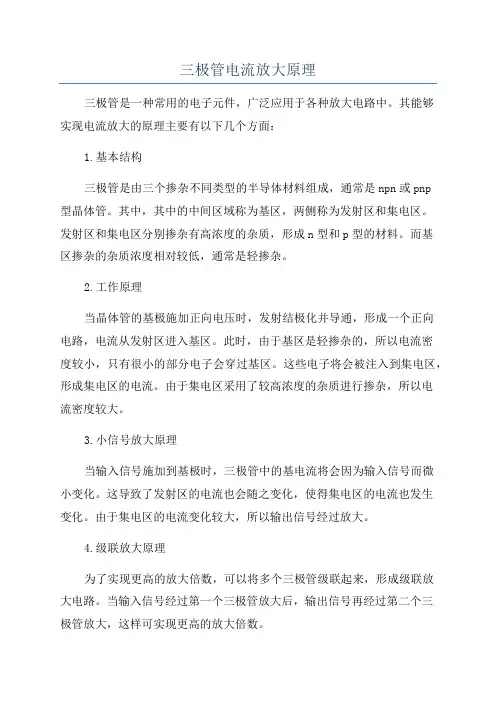

三极管是一种常用的电子元件，广泛应用于各种放大电路中。其能够实现电流放大的原理主要有以下几个方面：

1.基本结构

三极管是由三个掺杂不同类型的半导体材料组成，通常是npn或pnp型晶体管。其中，其中的中间区域称为基区，两侧称为发射区和集电区。发射区和集电区分别掺杂有高浓度的杂质，形成n型和p型的材料。而基区掺杂的杂质浓度相对较低，通常是轻掺杂。

2.工作原理

当晶体管的基极施加正向电压时，发射结极化并导通，形成一个正向电路，电流从发射区进入基区。此时，由于基区是轻掺杂的，所以电流密度较小，只有很小的部分电子会穿过基区。这些电子将会被注入到集电区，形成集电区的电流。由于集电区采用了较高浓度的杂质进行掺杂，所以电流密度较大。

3.小信号放大原理

当输入信号施加到基极时，三极管中的基电流将会因为输入信号而微小变化。这导致了发射区的电流也会随之变化，使得集电区的电流也发生变化。由于集电区的电流变化较大，所以输出信号经过放大。

4.级联放大原理

为了实现更高的放大倍数，可以将多个三极管级联起来，形成级联放大电路。当输入信号经过第一个三极管放大后，输出信号再经过第二个三极管放大，这样可实现更高的放大倍数。 5.偏压稳定

为了使三极管能够正常工作，需要给其提供一个合适的偏置电压。通常是通过向基极施加一个恒定的直流电压来实现。这样，当输入信号改变时，输出信号的幅度变化较大，而偏置电压则保持不变。

综上所述，三极管的电流放大原理主要通过输入信号的变化来调节发射区和集电区的电流，从而实现输出信号的放大。同时，在实际应用中，还需要注意对三极管进行适当的偏置，以保证其正常工作。

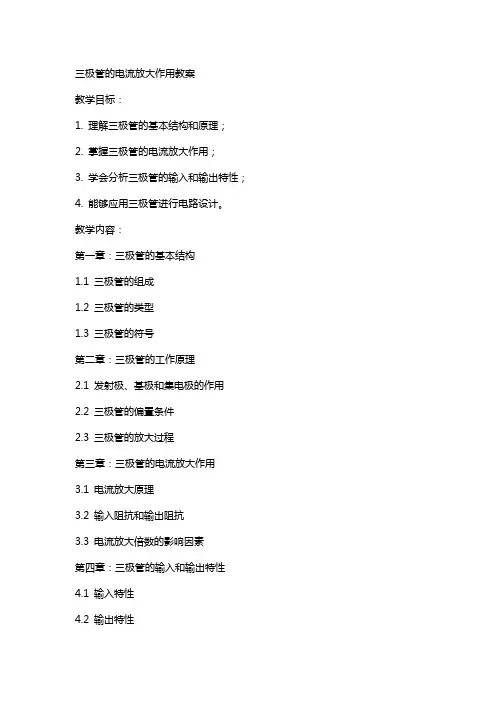

三极管的电流放大作用教案

教学目标：

1. 理解三极管的基本结构和原理；

2. 掌握三极管的电流放大作用；

3. 学会分析三极管的输入和输出特性；

4. 能够应用三极管进行电路设计。

教学内容：

第一章：三极管的基本结构

1.1 三极管的组成

1.2 三极管的类型

1.3 三极管的符号

第二章：三极管的工作原理

2.1 发射极、基极和集电极的作用

2.2 三极管的偏置条件

2.3 三极管的放大过程

第三章：三极管的电流放大作用

3.1 电流放大原理

3.2 输入阻抗和输出阻抗

3.3 电流放大倍数的影响因素

第四章：三极管的输入和输出特性

4.1 输入特性

4.2 输出特性 4.3 输入输出特性曲线

第五章：三极管的应用

5.1 放大电路设计

5.2 开关电路设计

5.3 稳压电路设计

教学方法：

1. 采用讲授法，讲解三极管的基本概念和工作原理；

2. 采用演示法，展示三极管的输入和输出特性；

3. 采用案例分析法，分析三极管在实际电路中的应用；

4. 学生分组实验，验证三极管的电流放大作用。

教学评估：

1. 课堂问答，检查学生对三极管基本概念的理解；

2. 作业练习，巩固学生对三极管工作原理的掌握；

3. 实验报告，评估学生对三极管电流放大作用的理解和应用能力。

教学资源：

1. 三极管实物和电路图；

2. 多媒体教学课件；

3. 实验器材：三极管、电阻、电容等元件。

教学建议：

1. 建议在讲解三极管的基本结构时，结合实物展示，增强学生的直观感受；

2. 在讲解三极管的工作原理时，可以通过动画演示，帮助学生理解三极管的放大过程； 3. 在分析三极管的输入和输出特性时，引导学生观察特性曲线，深入理解三极管的电流放大作用；

4. 鼓励学生进行实验，通过实际操作，巩固对三极管的理解和应用能力。

第六章：三极管的参数及其测量

6.1 三极管的主要参数

6.2 三极管参数的测量方法

6.3 常用三极管参数的识读与选择

晶体三极管又称晶体管、双极型晶体管；在晶体管中有两类不同的载流子参与导电。

一、晶体管的结构和类型

1. 晶体管的结构

在同一个硅片上制造出三个掺杂区域，并形成两个PN结，就形成三极管。

2.晶体管的类型

基极为P的称为NPN型，基极为N的称为PNP型。

二、晶体管的电流放大作用

晶体管的放大状态的外部条件：发射结正偏且集电结反偏。

发射结正偏：发射区的载流子可以扩散到基区

集电结反偏：基区的非平衡少子(从发射区扩散到基区的载流子)可以漂移到集电区。

如果发射结正偏，集电结也正偏，出现的情况将是发射区的载流子扩散到基区，同时集电区的载流子也漂移到基区。

1.晶体管内部载流子运动

①发射结正偏：发射区载流子向基区扩散，基区空穴向发射区漂移

②集电极反偏，非平衡少子运动：从发射区过来的载流子到达基区后，称为非平衡少子(基区是P带正电，载流子是电子，所以是非平衡少子；基区空穴虽然是多子，但是数量比较少)，一方面与基区的空穴复合(少量)；另一方面，由于集电极反偏，会产生非平衡少子的漂移运动，非平衡少子从基区漂移到集电极，从而产生漂移电流。由于集电极面积非常大，所以可以产生比较大的漂移电流(到达基区的载流子，由于集电极反偏，所以对基区的非平衡少子有吸引，集电极带正电，非平衡少子带负电）

③集电极反偏，少子漂移电流：由于集电结反偏，处于基区的少子(电子)会漂移运到到集电区；集电区的少子(空穴)会漂移运动到基区

2.晶体管中的电流分关系

三、共射电路放大系数

1. 直流放大系数：放大系数：Ic=(1+β)IB

2.交流放大系数：直流电流放大系数可以代替交流电流放大系数

四、结语

希望本文对大家能够有所帮助。

对三极管放大作用的理解 摘

要：对三极管放大作用的理解，切记一点：能量不会无缘无故的产生，所以，三极管一定不会产生能量。三极管是一个电流控制元件：它可以通过小电流控制大电流。根据其电流的大小可以判定不同的工作状态。

关键词：三极管；电流控制；工作状态

1 三种工作状态的特点

1.1 三极管饱和状态下的特点

要使三极管处于饱和状态，必须基极电流足够大，即Is≥IBs。三极管在饱和时，集电极与发射极间的饱和电压(Uces)很小，根据三极管输出电压与输出电流关系式

三极管饱和时，基极电流很大，对硅管来说，发射结的饱和压降UBEC=0.7V(锗管UBEC=-0.3V)，而UCES=0见，UBE>0,UBC>0,也就是说，发射结和集电结均为正偏。 三极管饱和后，C、E间的饱和电阻RcEs=UcEs／Ics，UcEs很小，Ics最大，故饱和电阻RcEs很小。所以说三极管饱和后C、E问视为短路，饱和状态的NPN型三极管等效电路如图1所示。

1.2 三极管截止状态下的特点

要使三极管处于截止状态，必须基极电流IS=0,此时集电极IC=ICEO≈0(ICEO穿透电流，极小)，根据三极管输出电压与输出电流关系式UCE=EC-ICRC,集电极与发射极间的电压UCE≈EC。

三极管截止时，基极电流IB=0，而集电极与发射极间的电压UCE≈Ec。可见，UBE0,UBC<0,也就是说，发射结和集电结均为反偏。

三极管截止后，C、E间的截止电阻Rce＝UcE／Ic，UcEs很大，等于电源电压，Ics极小，C、E间电阻RcE很大，所以，三极管截止后C、E间视为开路，截止状态的NPN型三极管等效电路如图1b。

1.3 三极管放大状态下的特点

要使三极管处于放大状态，基极电流必须为：0

UBE=0.7V(绪管)UBE=-0.3V,三极管在放大状态时，集电极与发射极间的电压UCE>1以上，UBE>0,UBC<0,也就是说，发射结正偏，集电结反偏。
